奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图

2024年8月27日 16:20:00肖师傅

肖师傅

管理员, Keymaster

2884
文章

1
粉丝

电路速查评论2阅读模式

摘要奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图资料。

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

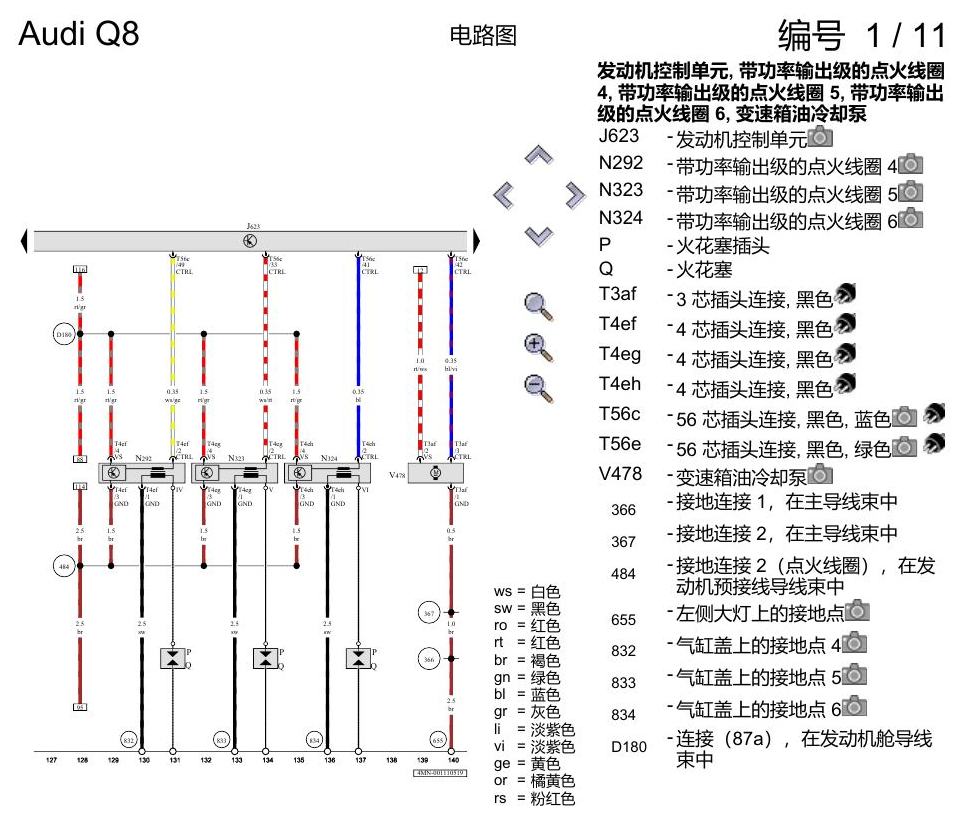

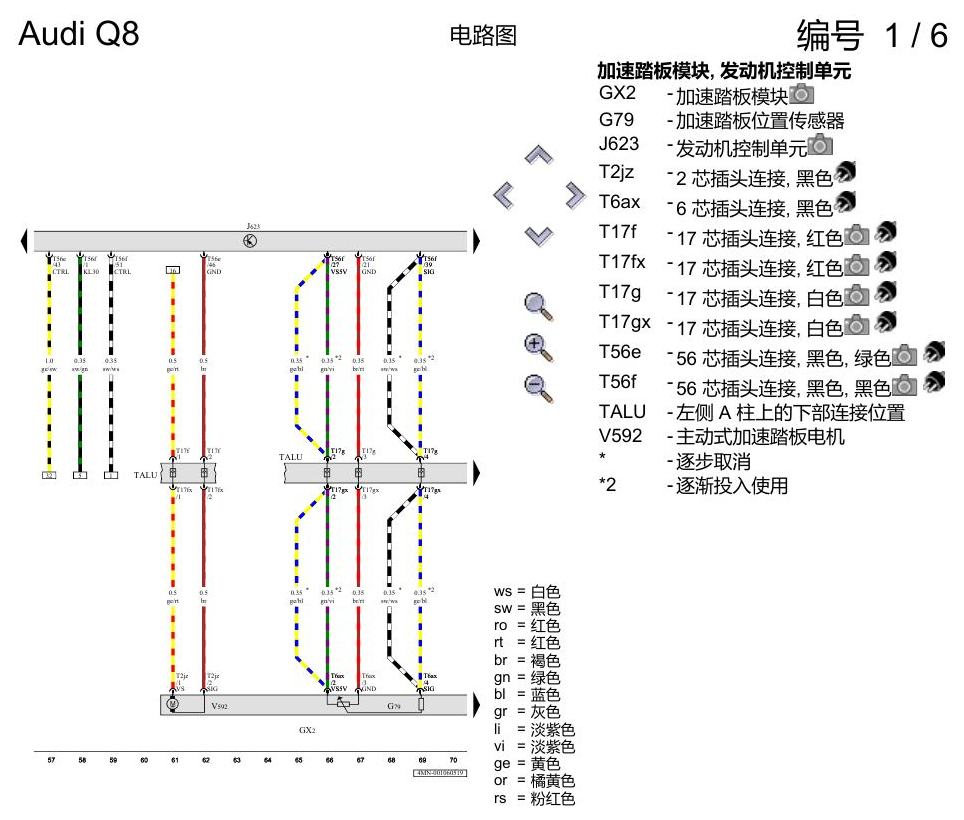

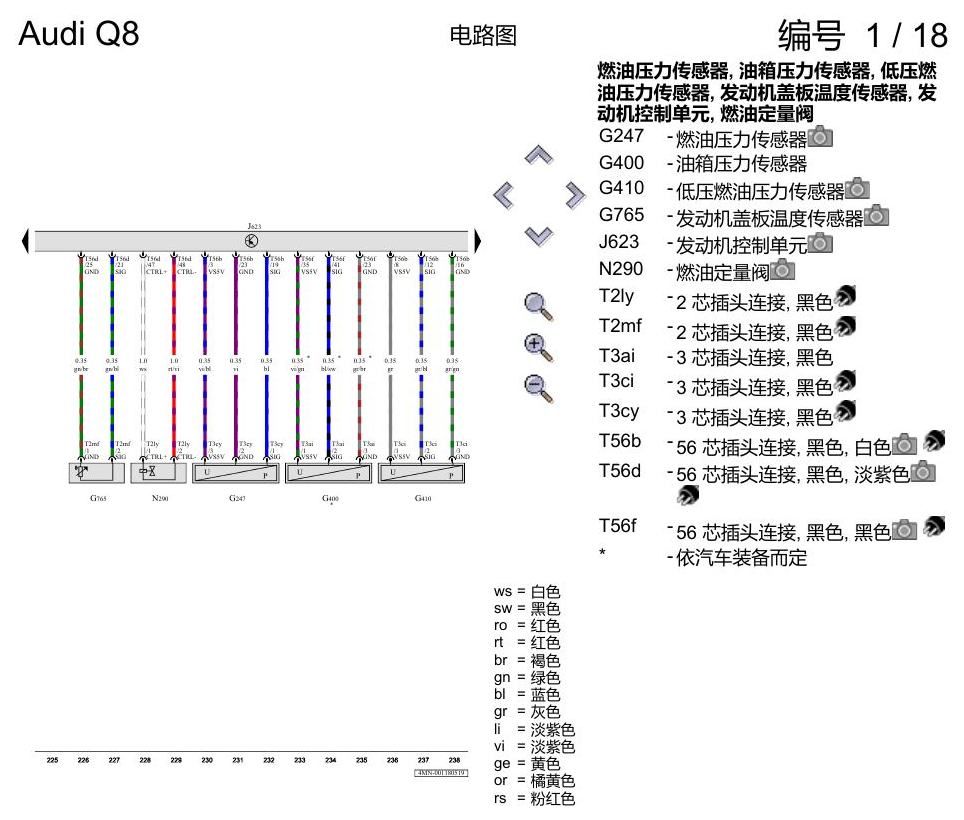

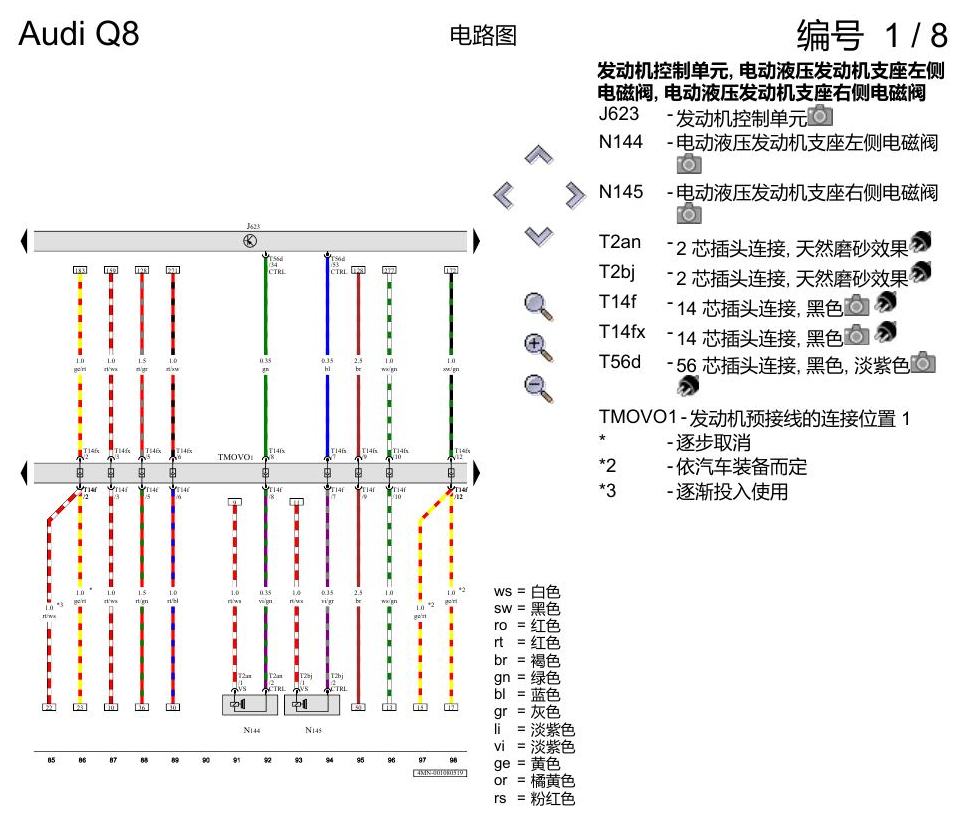

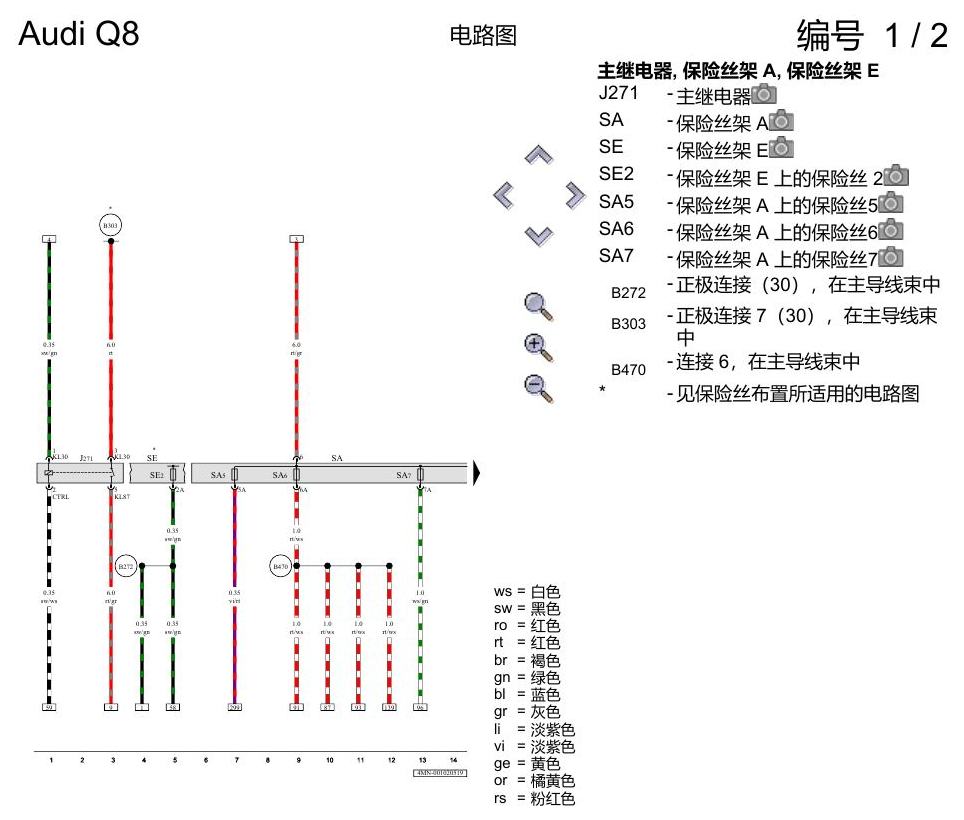

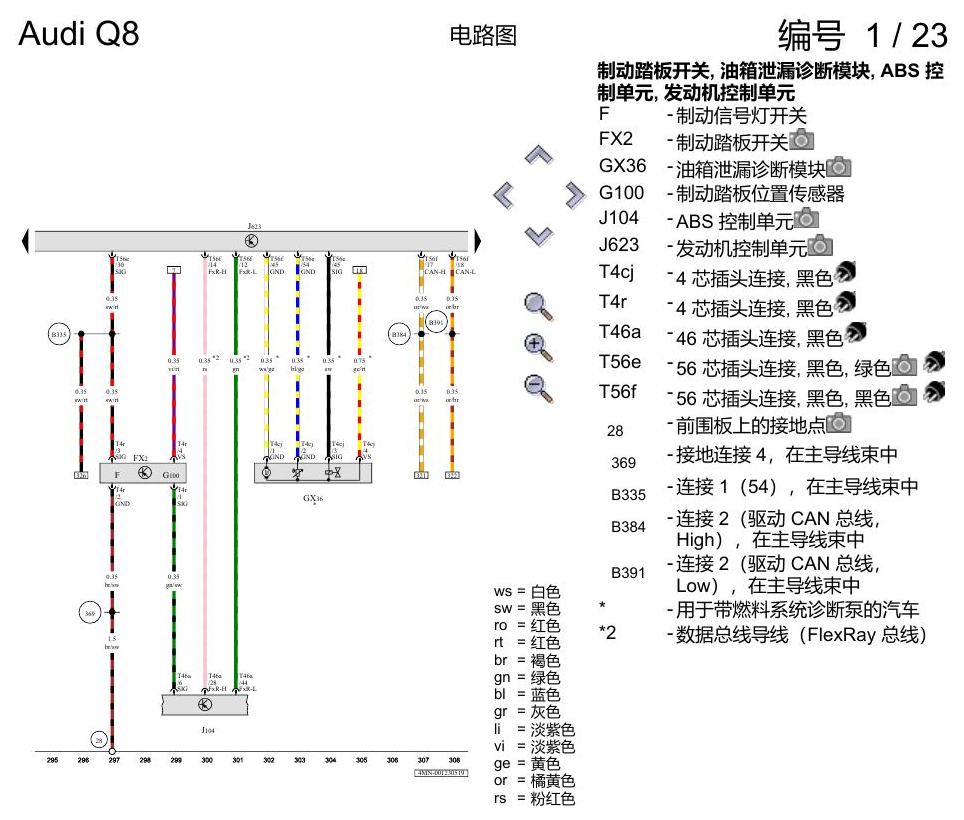

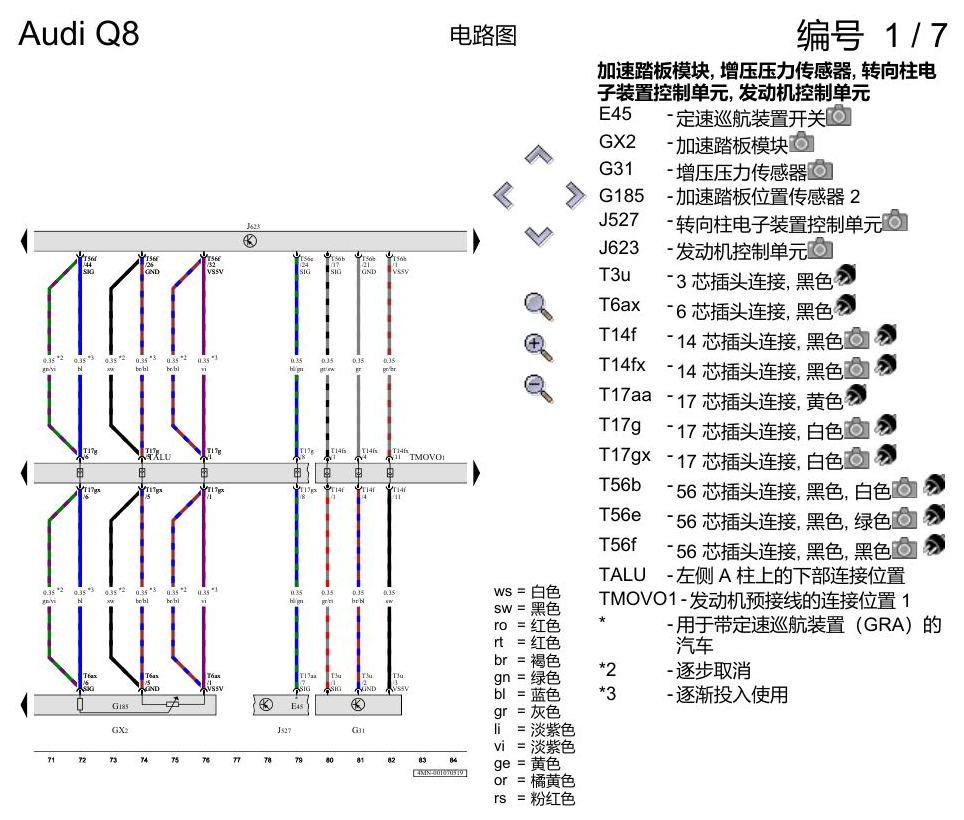

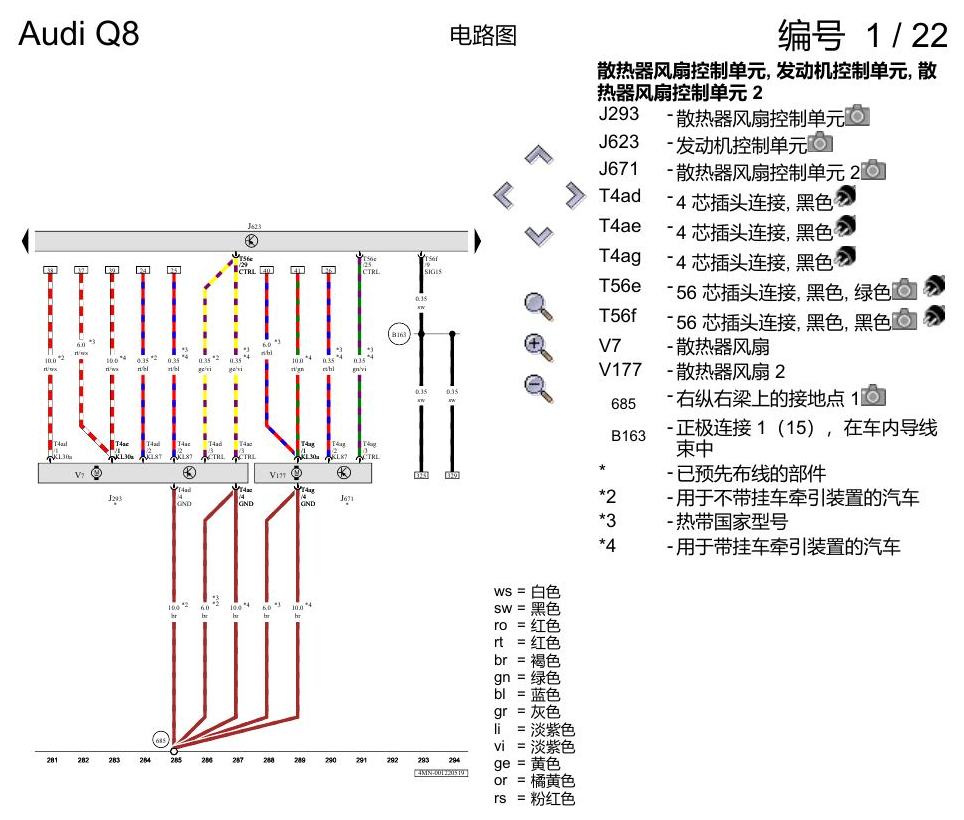

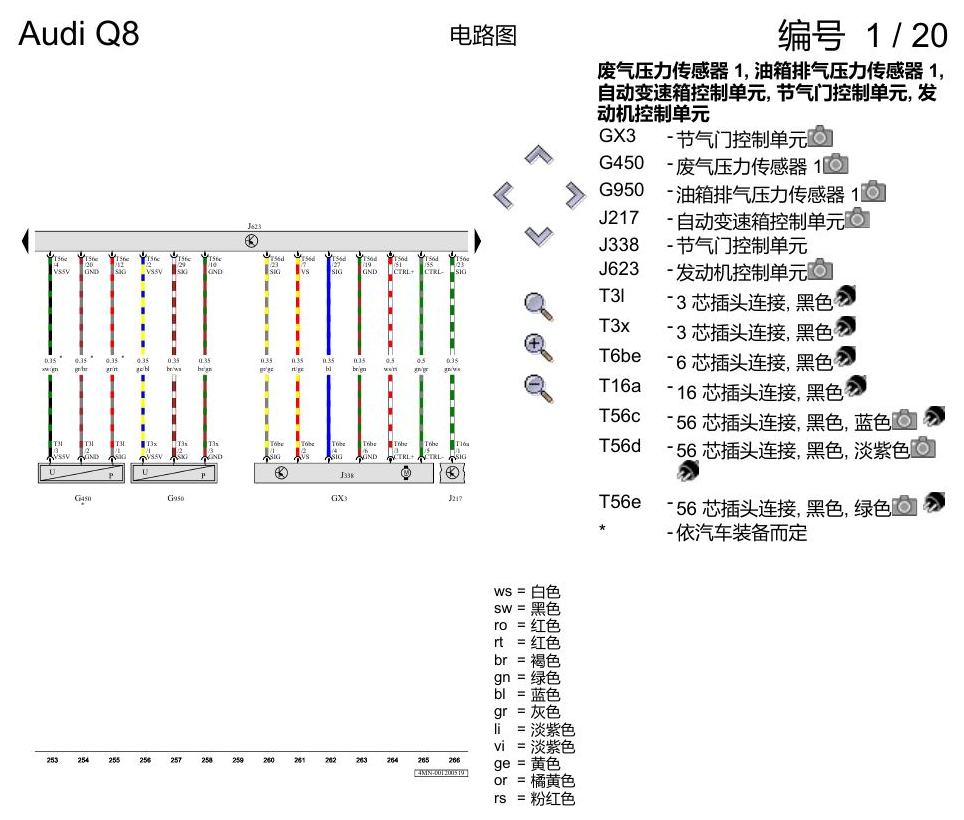

下方为原始资料图，共 25 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

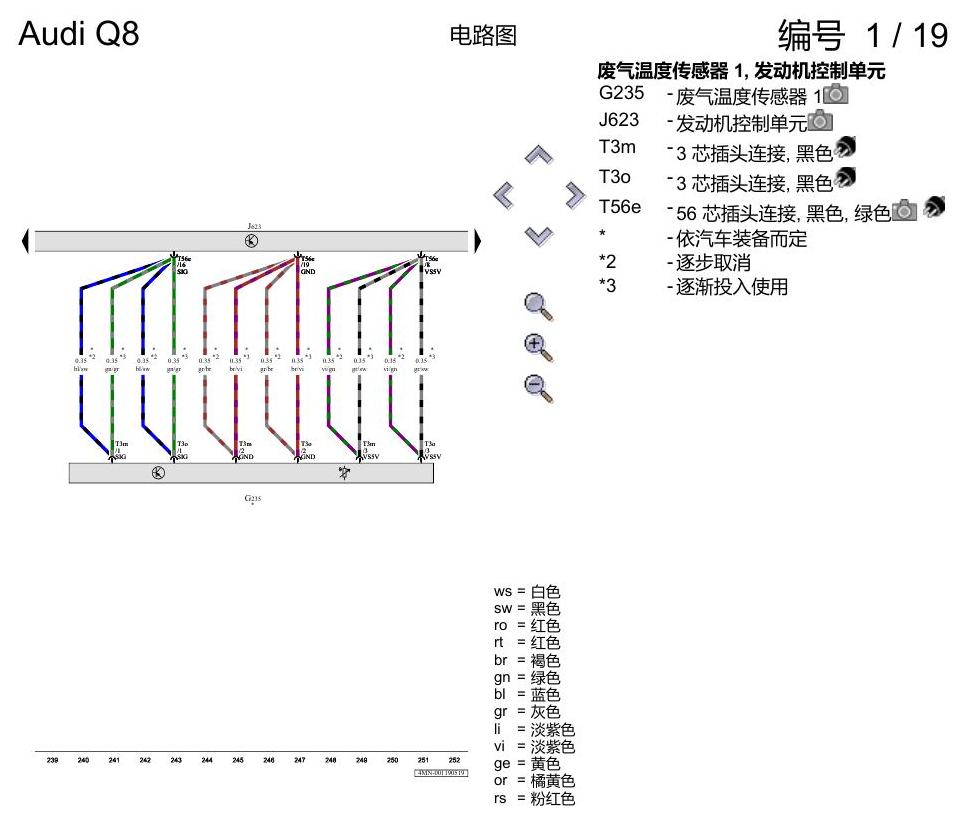

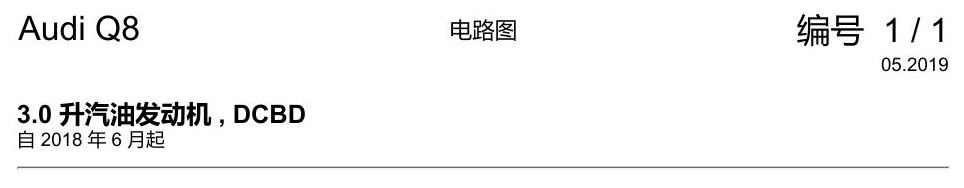

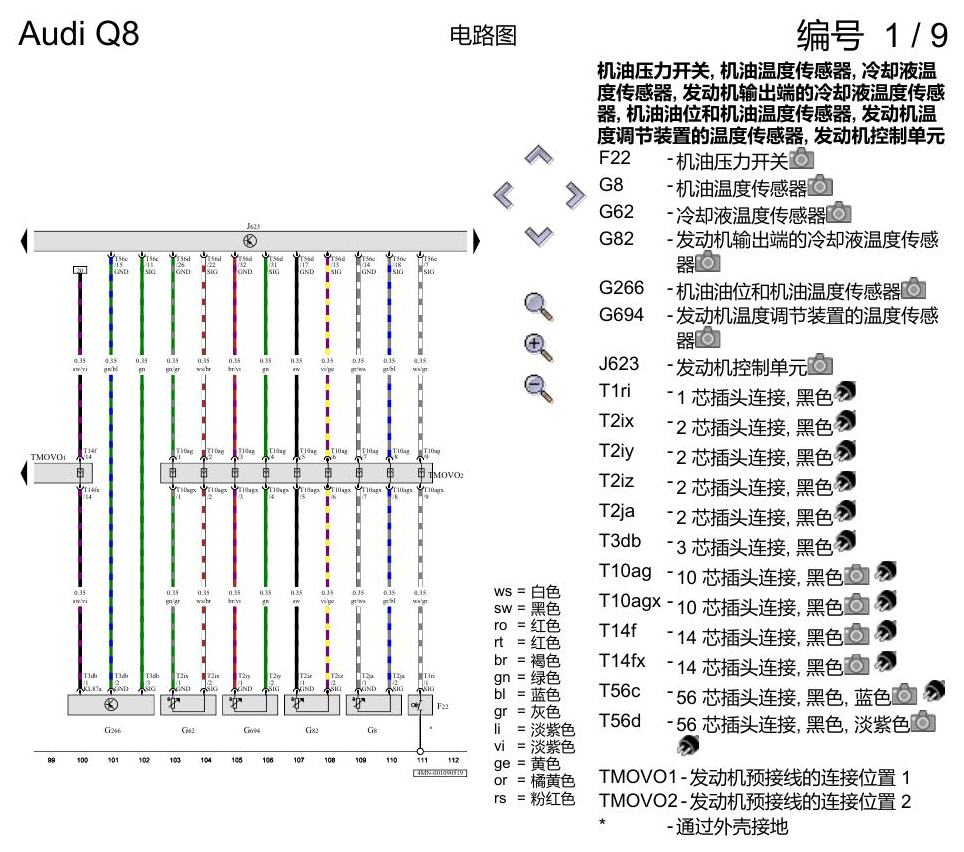

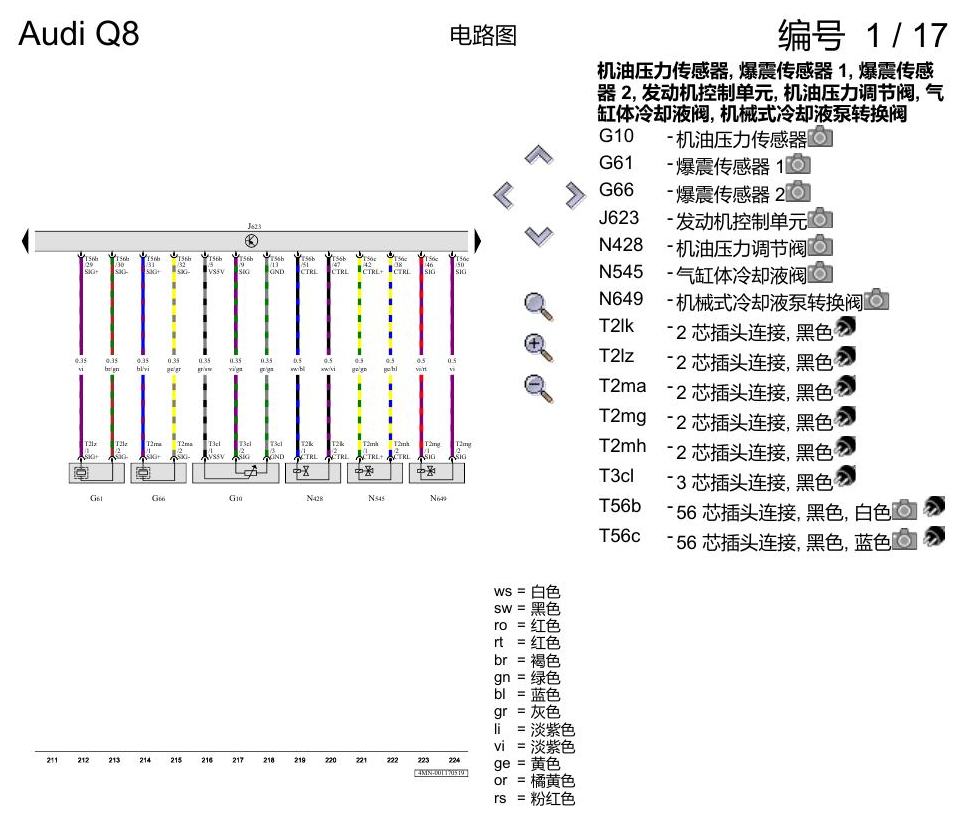

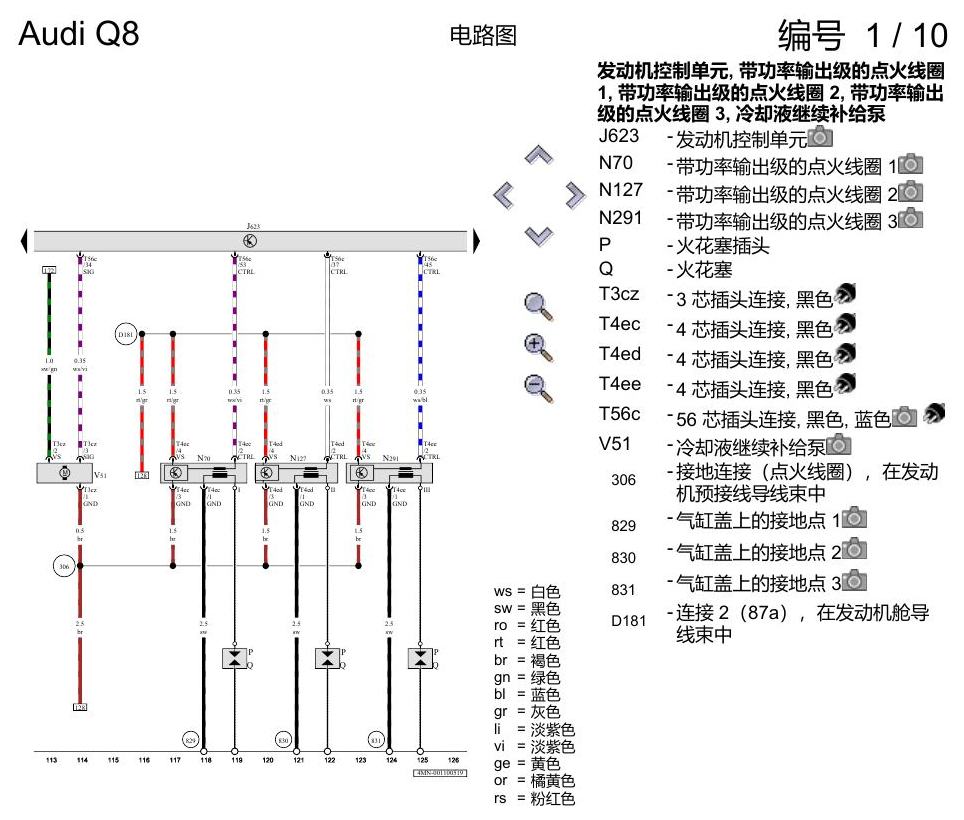

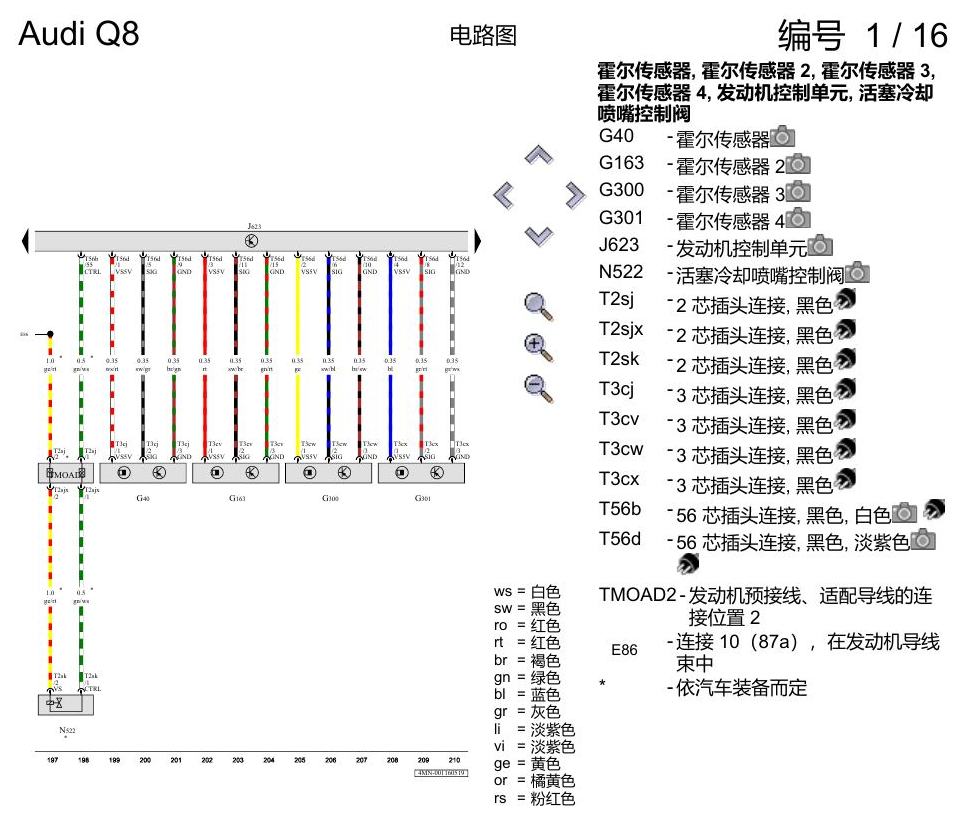

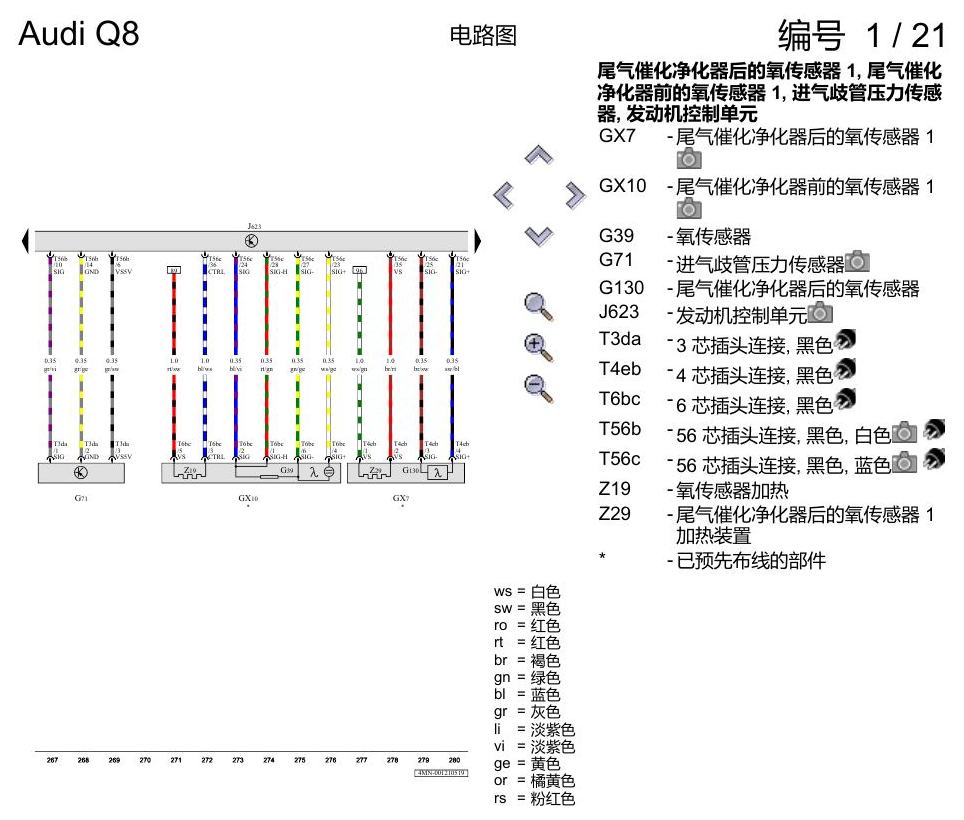

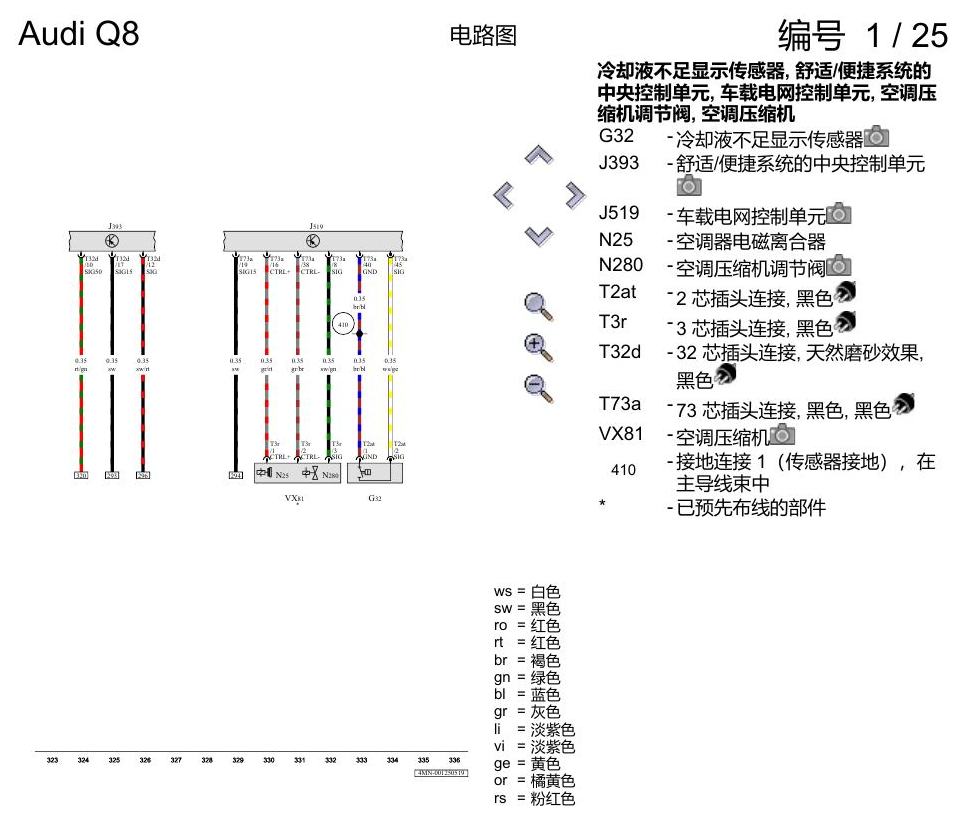

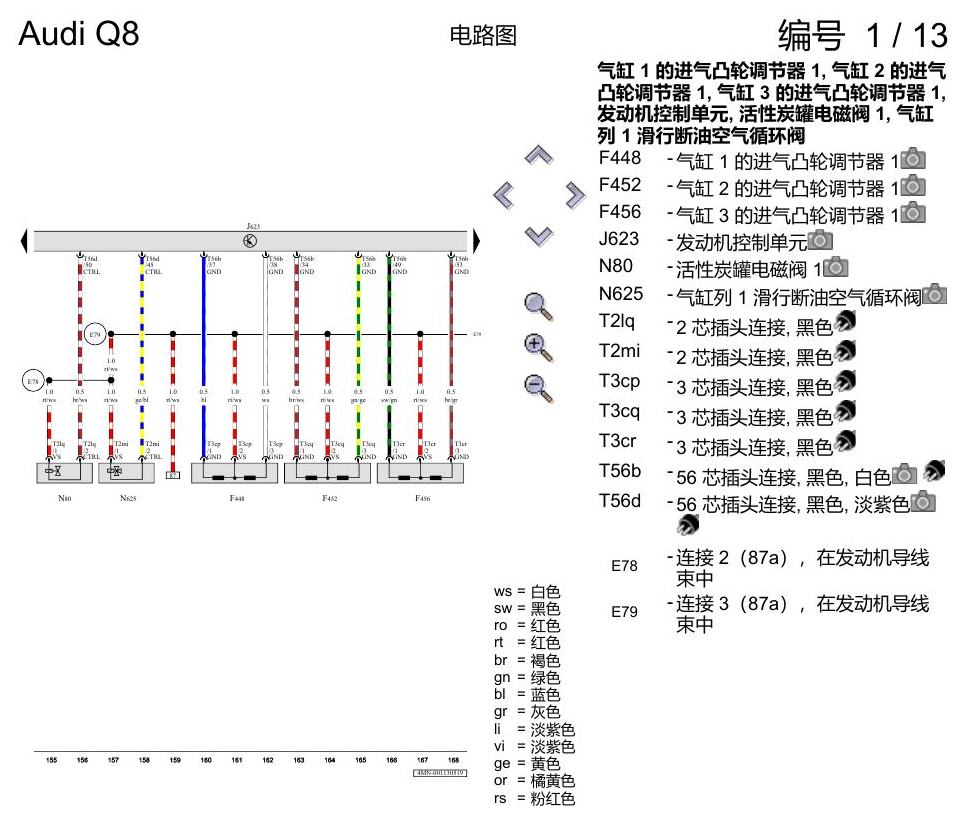

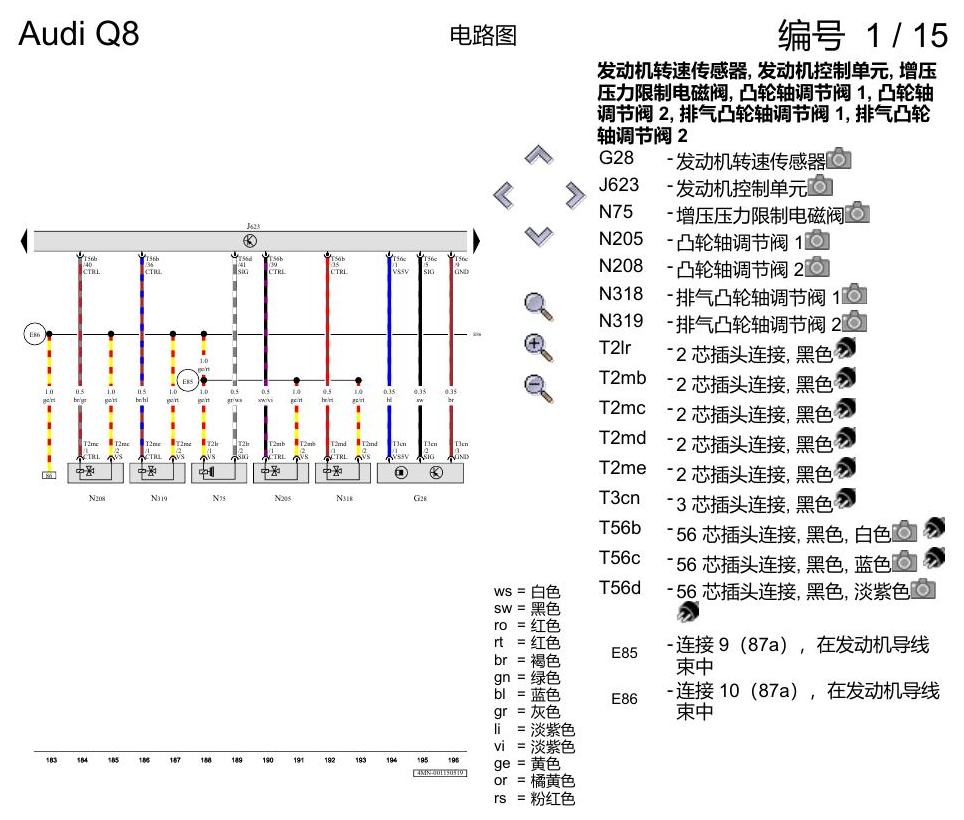

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第1页

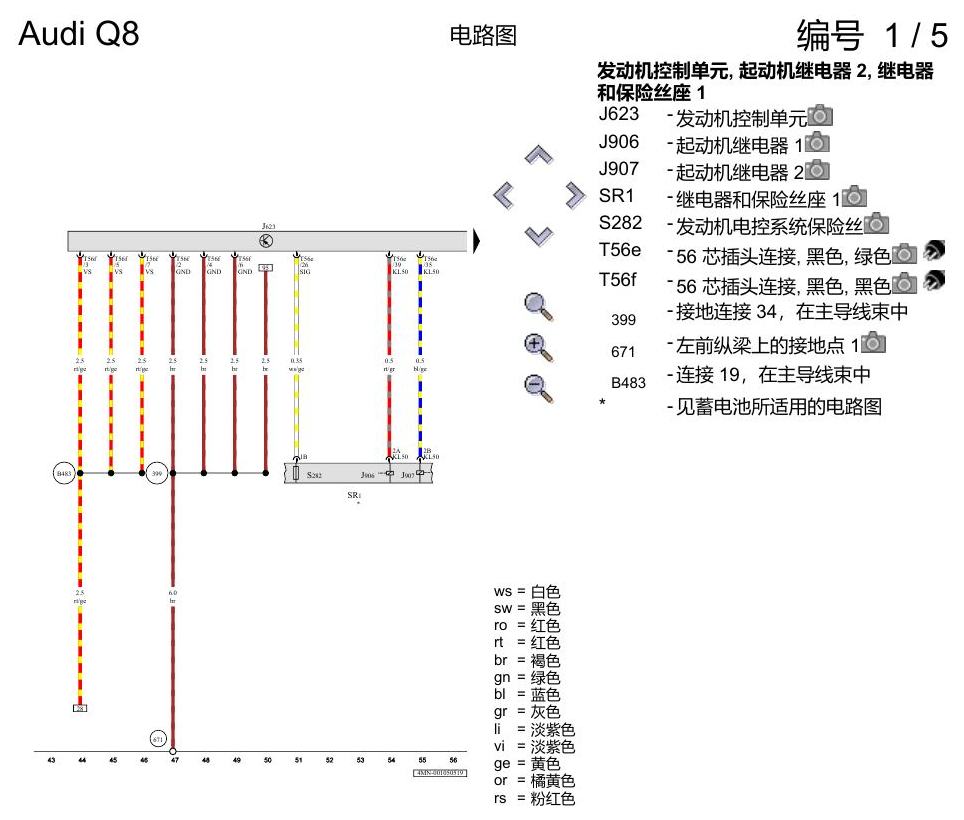

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第2页

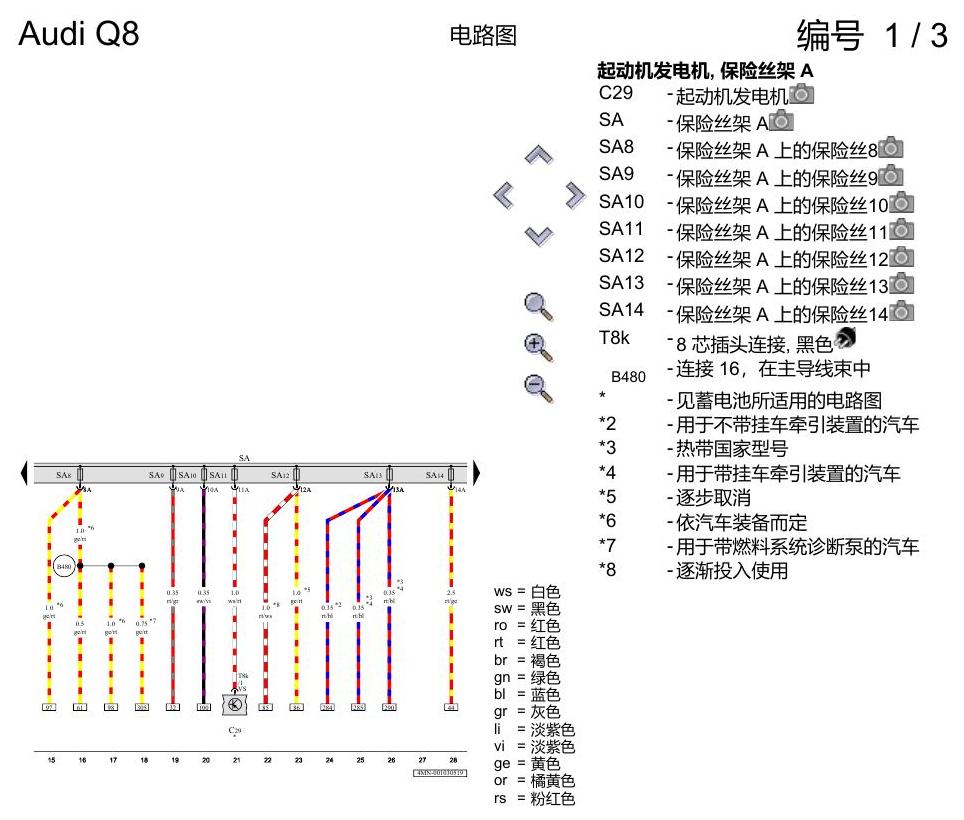

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第3页

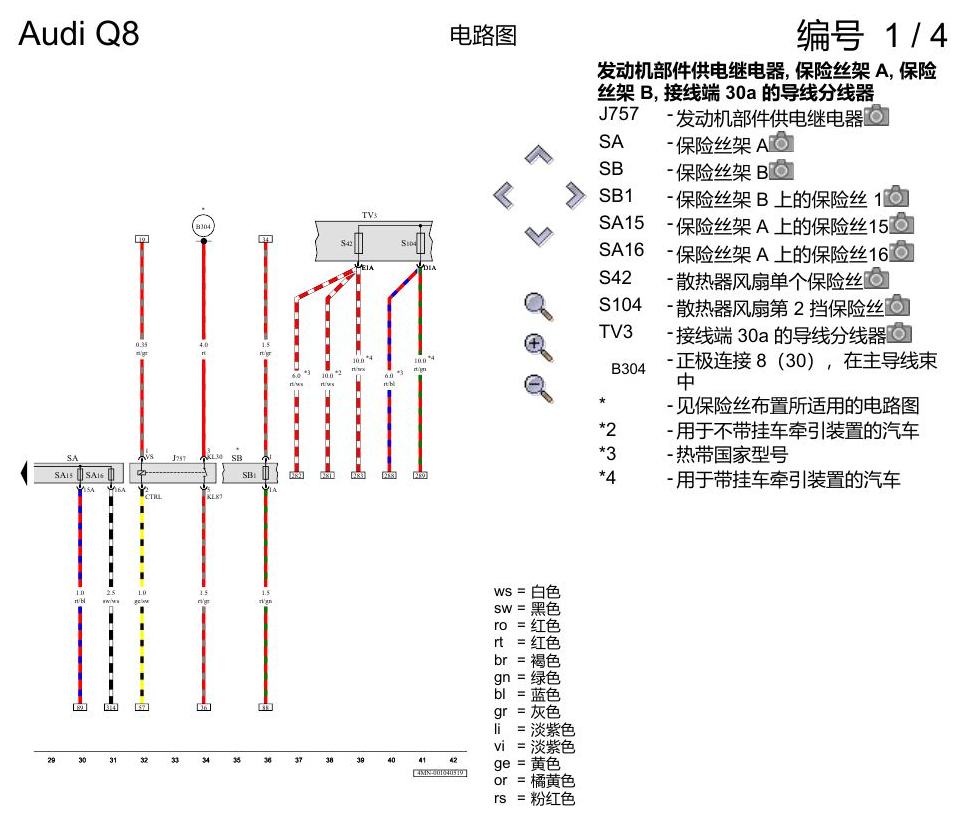

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第4页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第5页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第6页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第7页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第8页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第9页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第10页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第11页

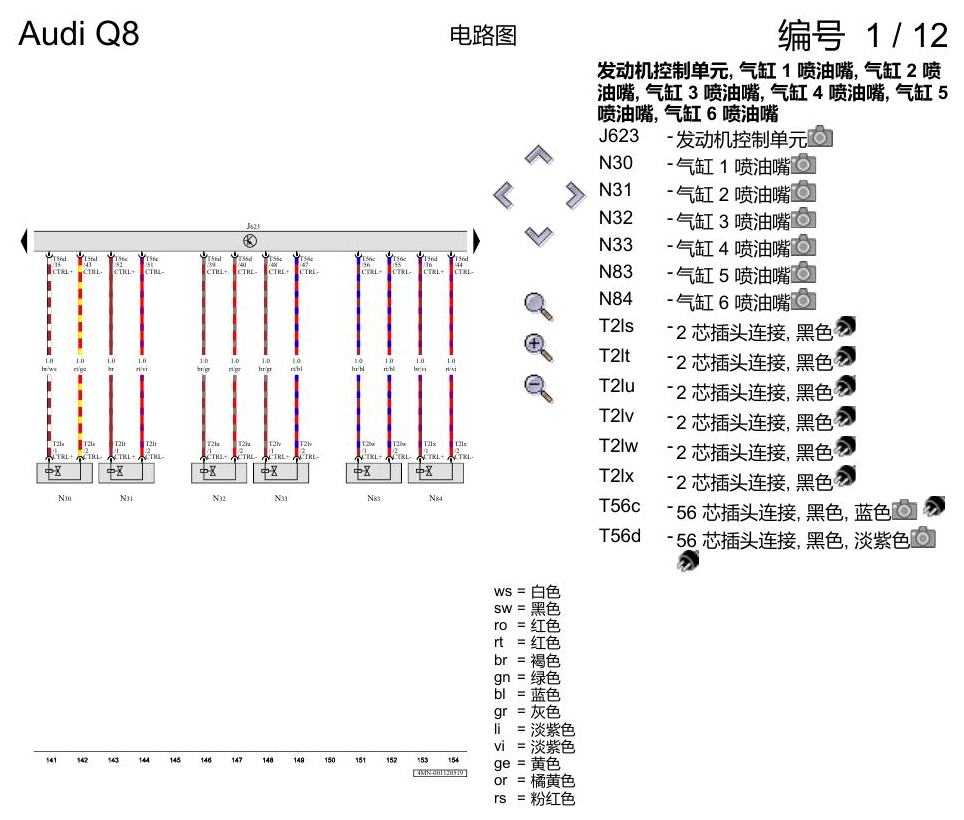

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第12页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第13页

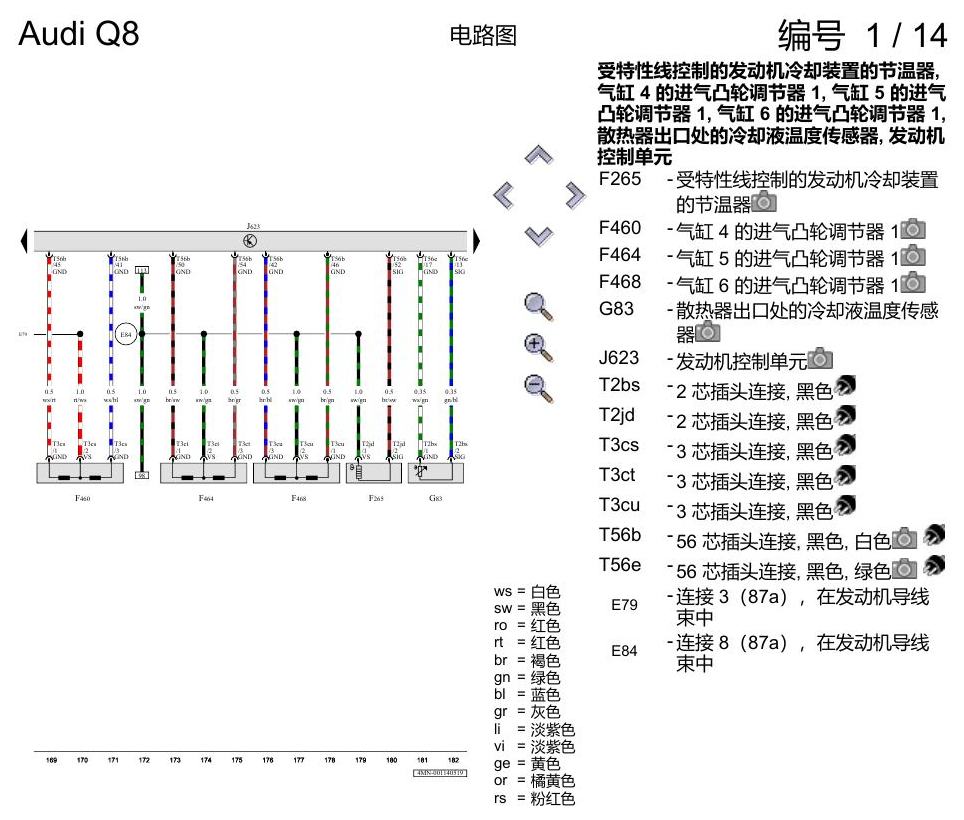

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第14页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第15页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第16页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第17页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第18页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第19页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第20页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第21页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第22页

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第23页

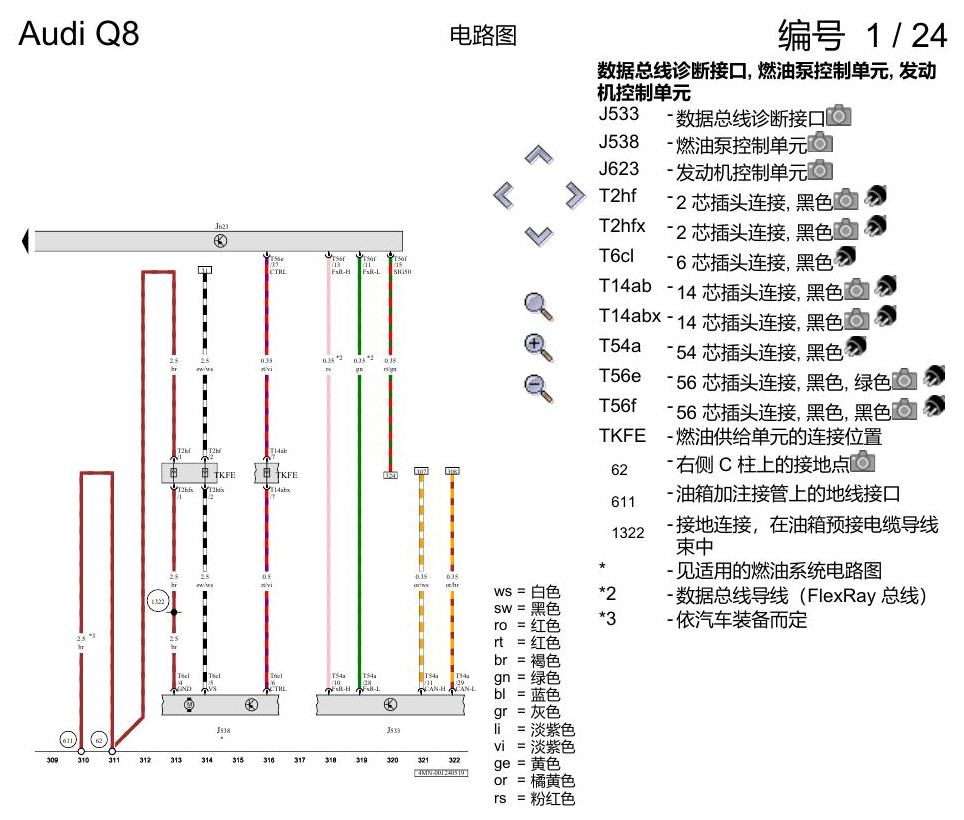

奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图 — 奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起电路图原始资料第24页
