奔驰V221 S400 Hybrid高压部件故障案例：SG-EM、DCDC、压缩机、线束与电机

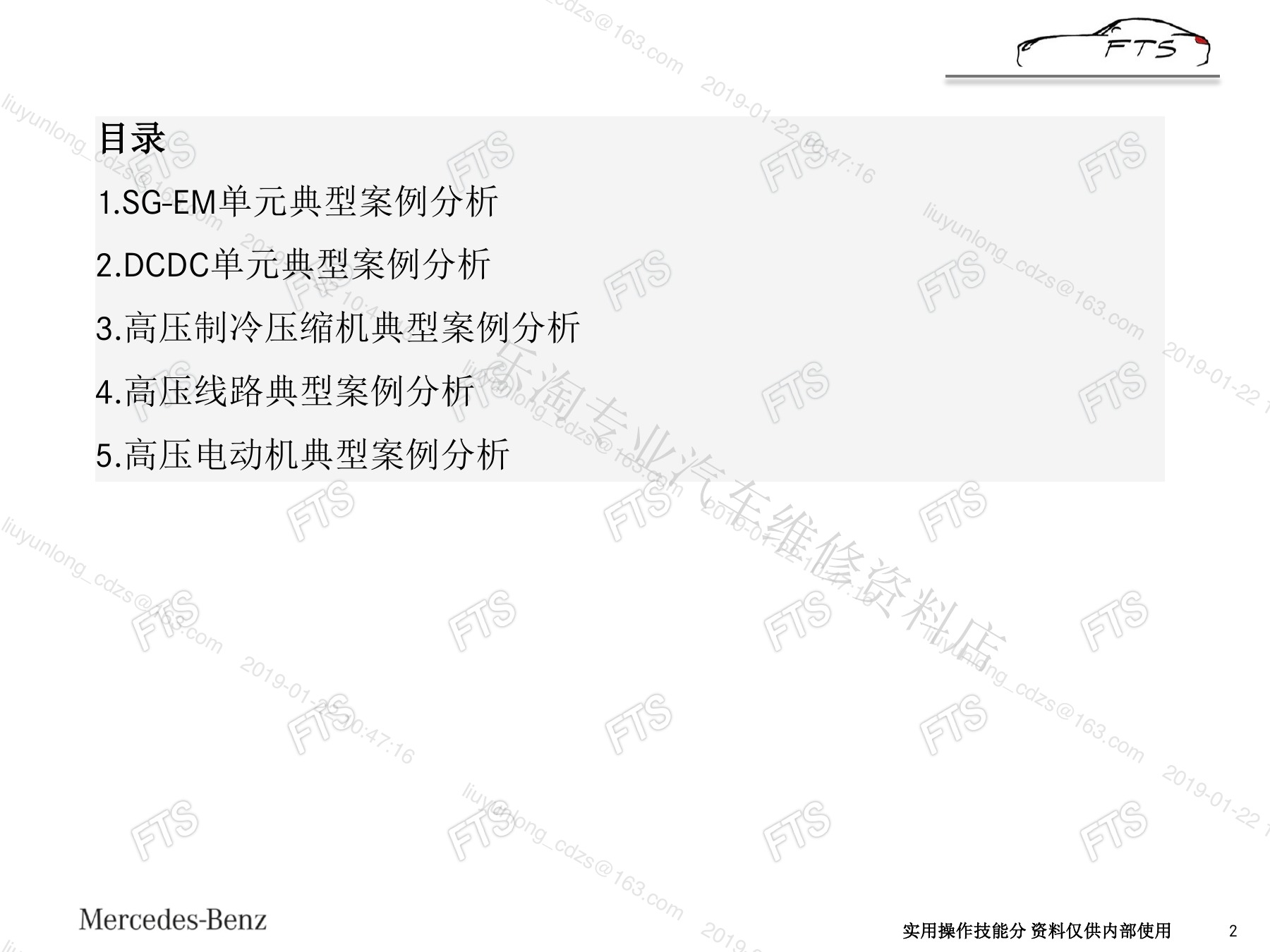

原资料以V221 S400 Hybrid为对象，按SG-EM功率电子装置、DCDC直流调节器、高压制冷剂压缩机、高压线路和高压电动机五类部件整理典型投诉、故障特征与处理路径。资料形成于2017年，故障码、软件版本和零件处理必须结合当前车辆文件核对。

一、SG-EM功率电子装置的功能与典型故障

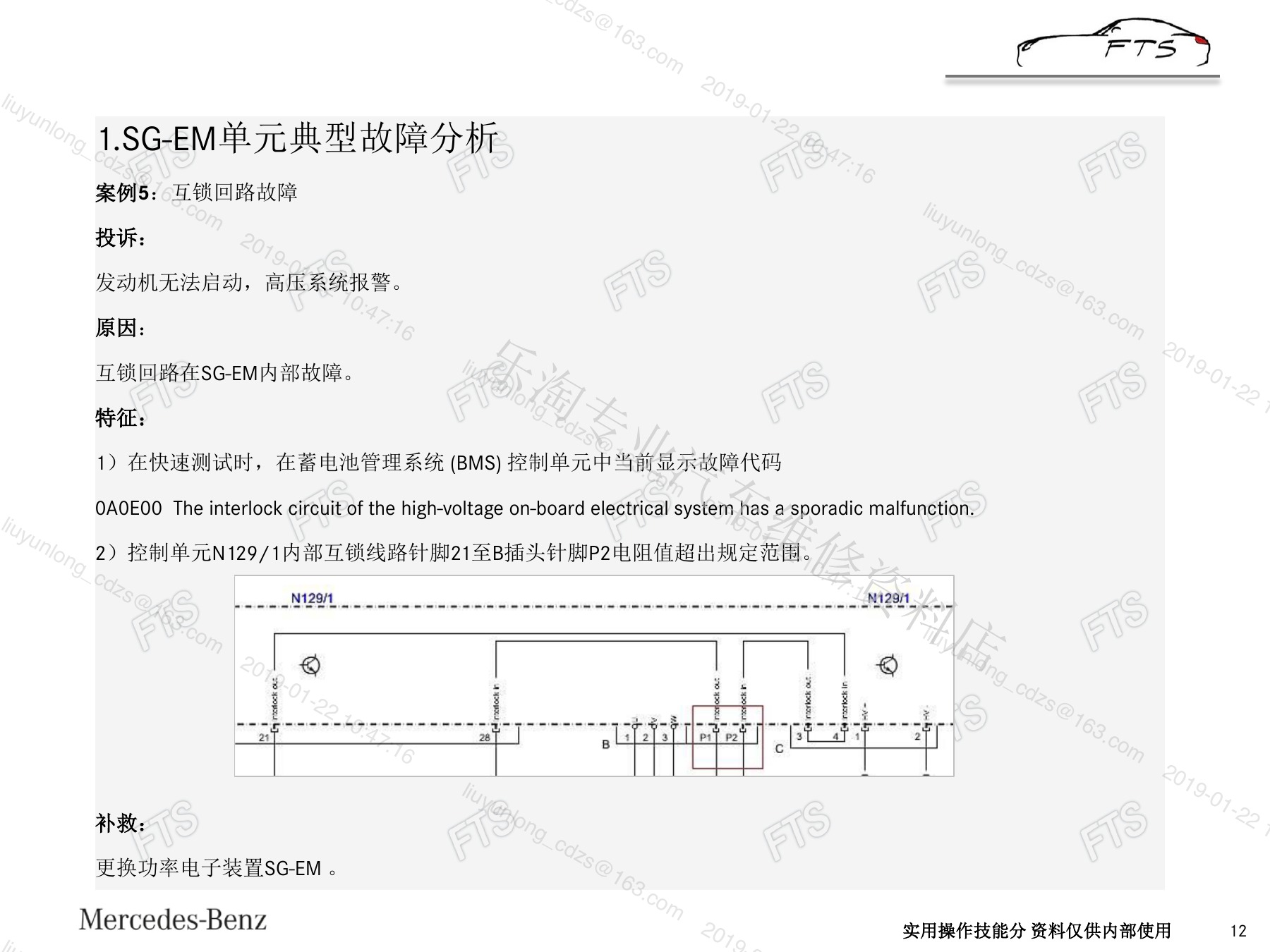

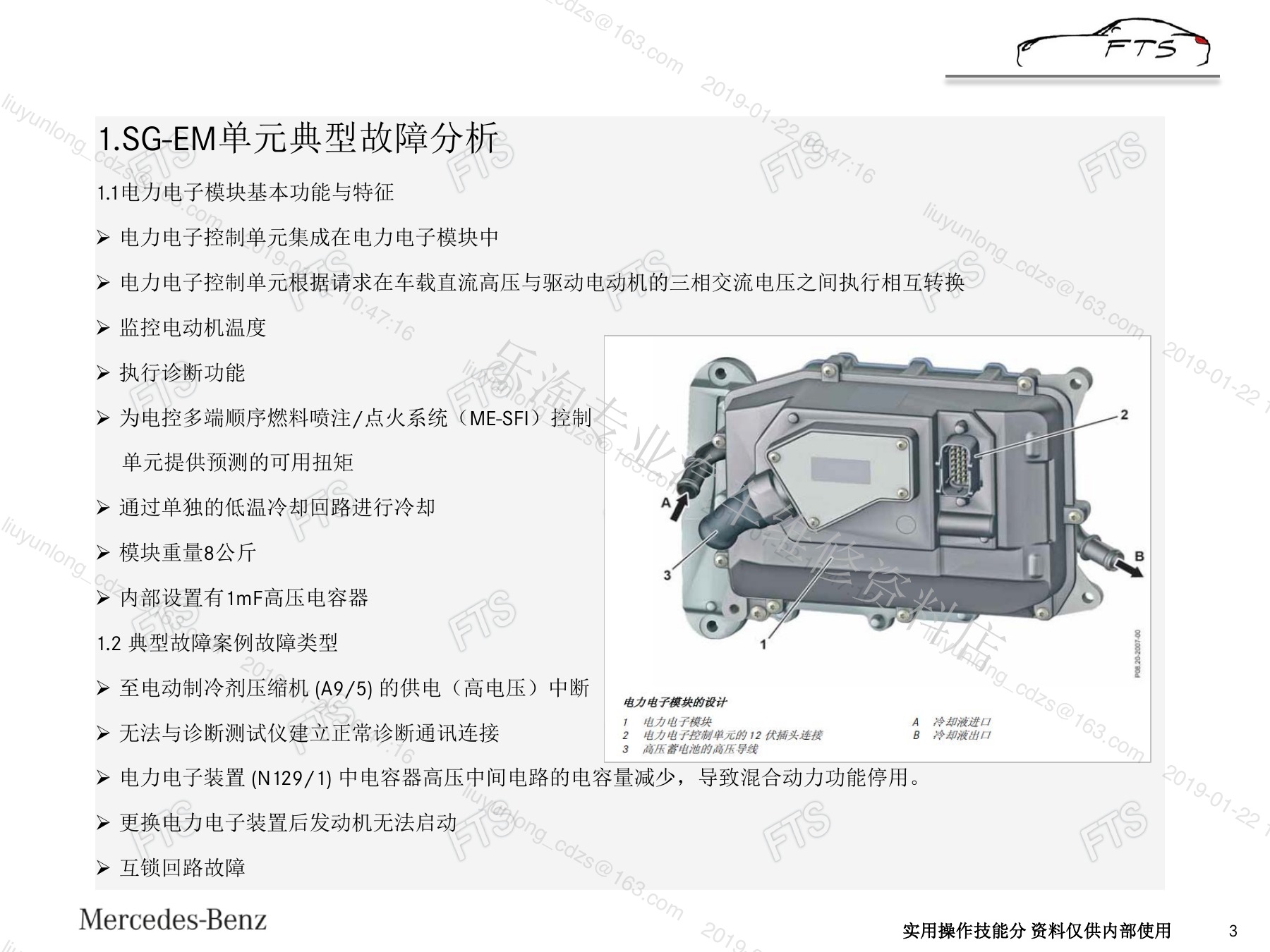

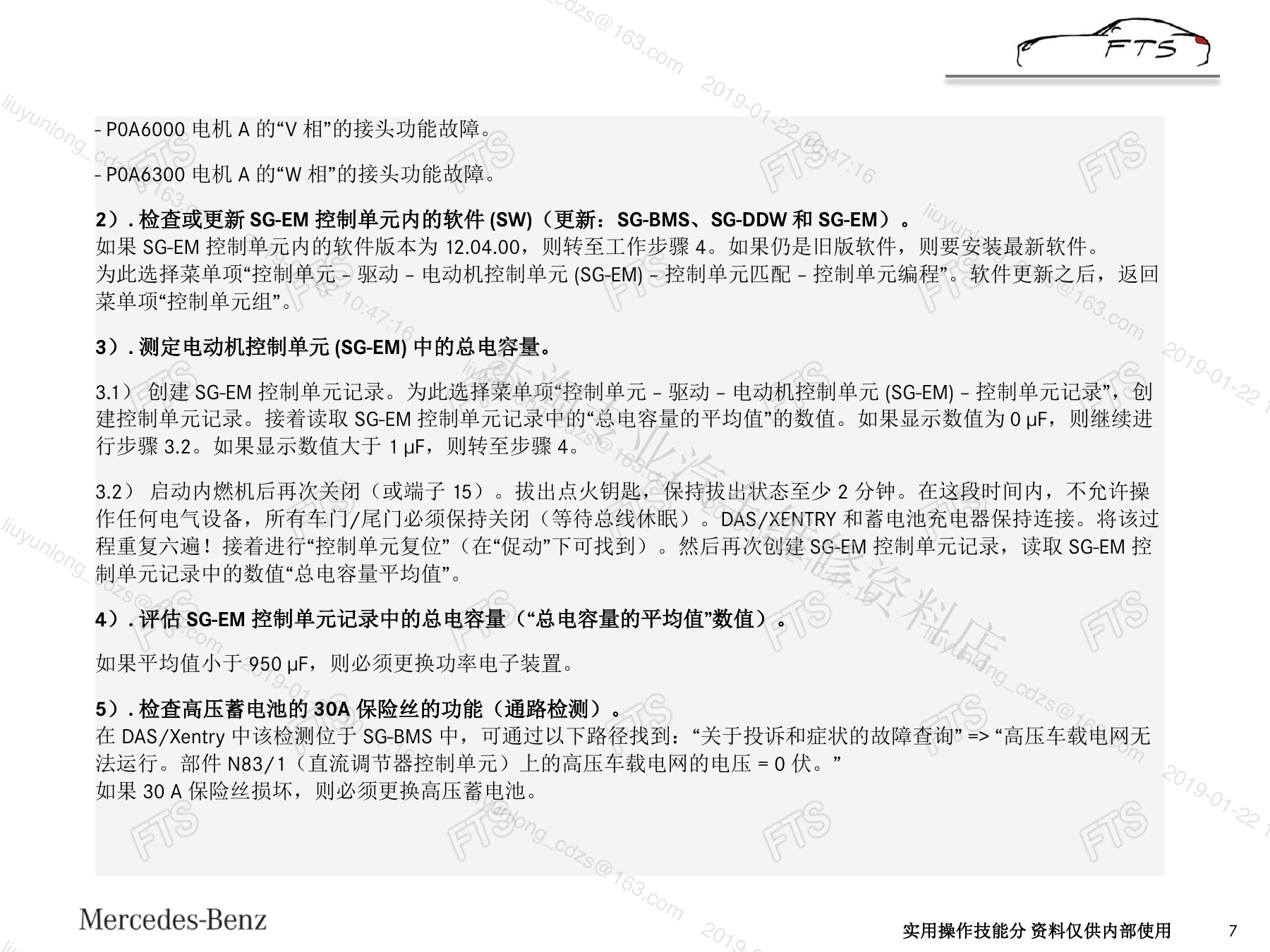

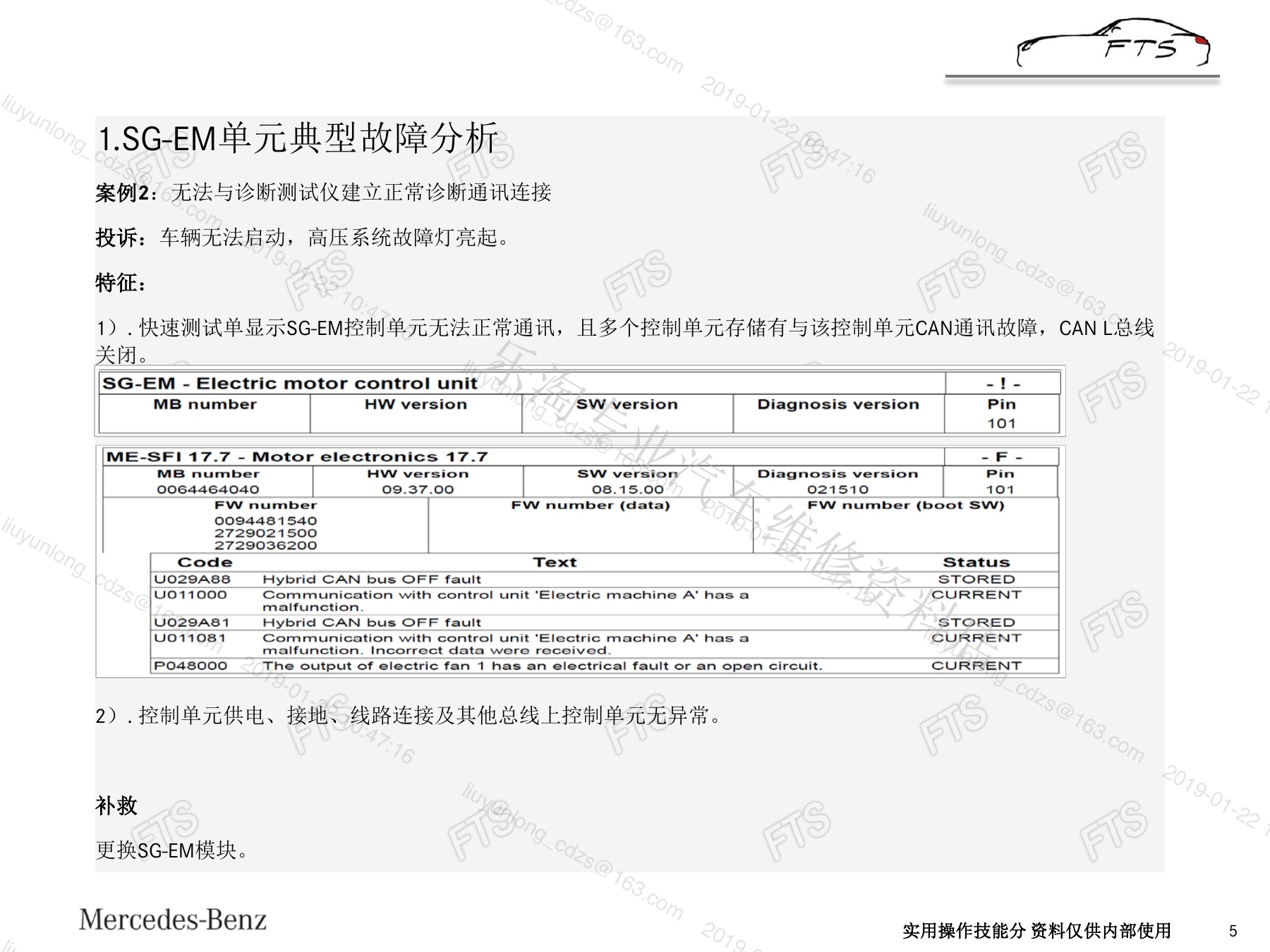

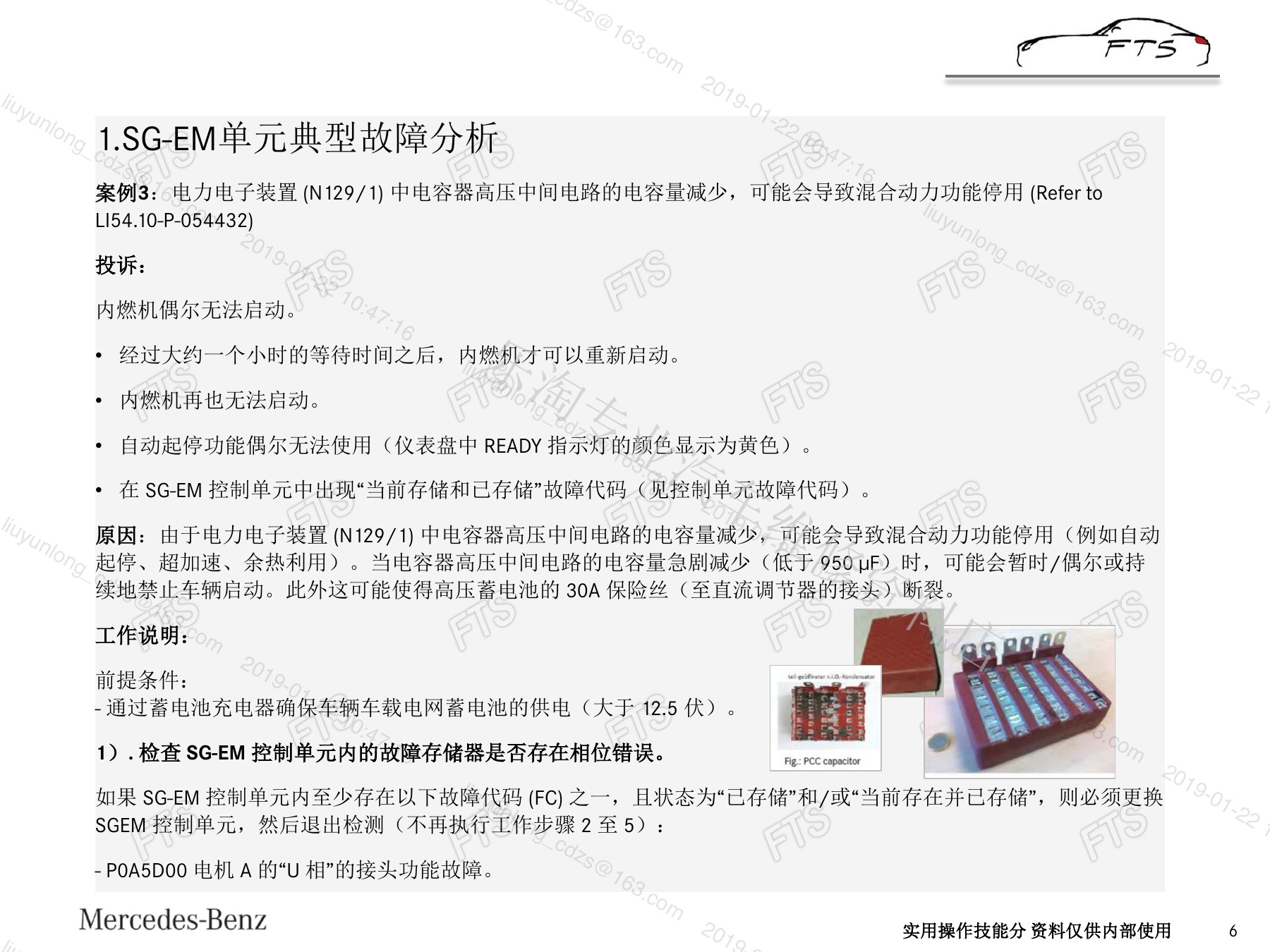

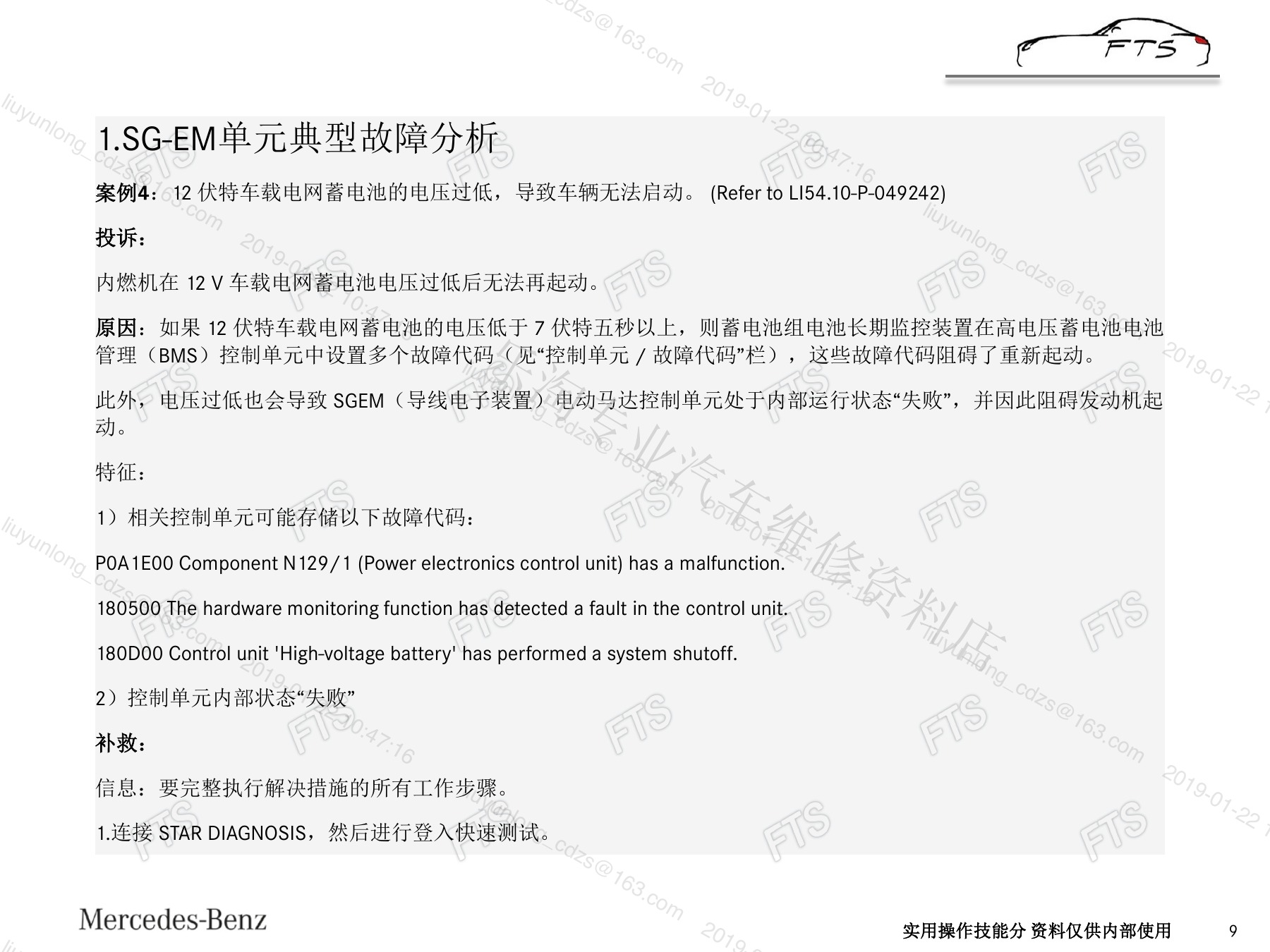

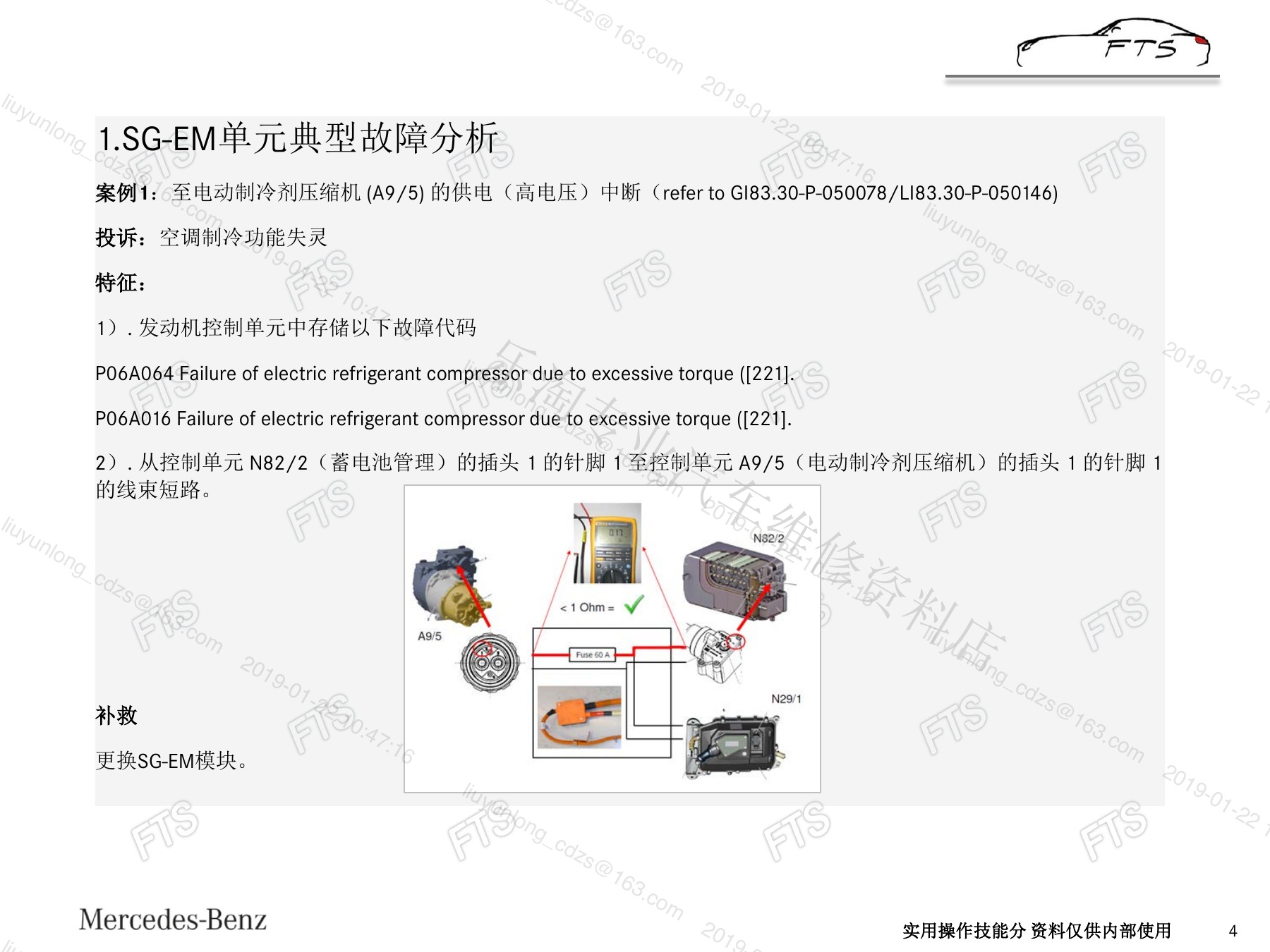

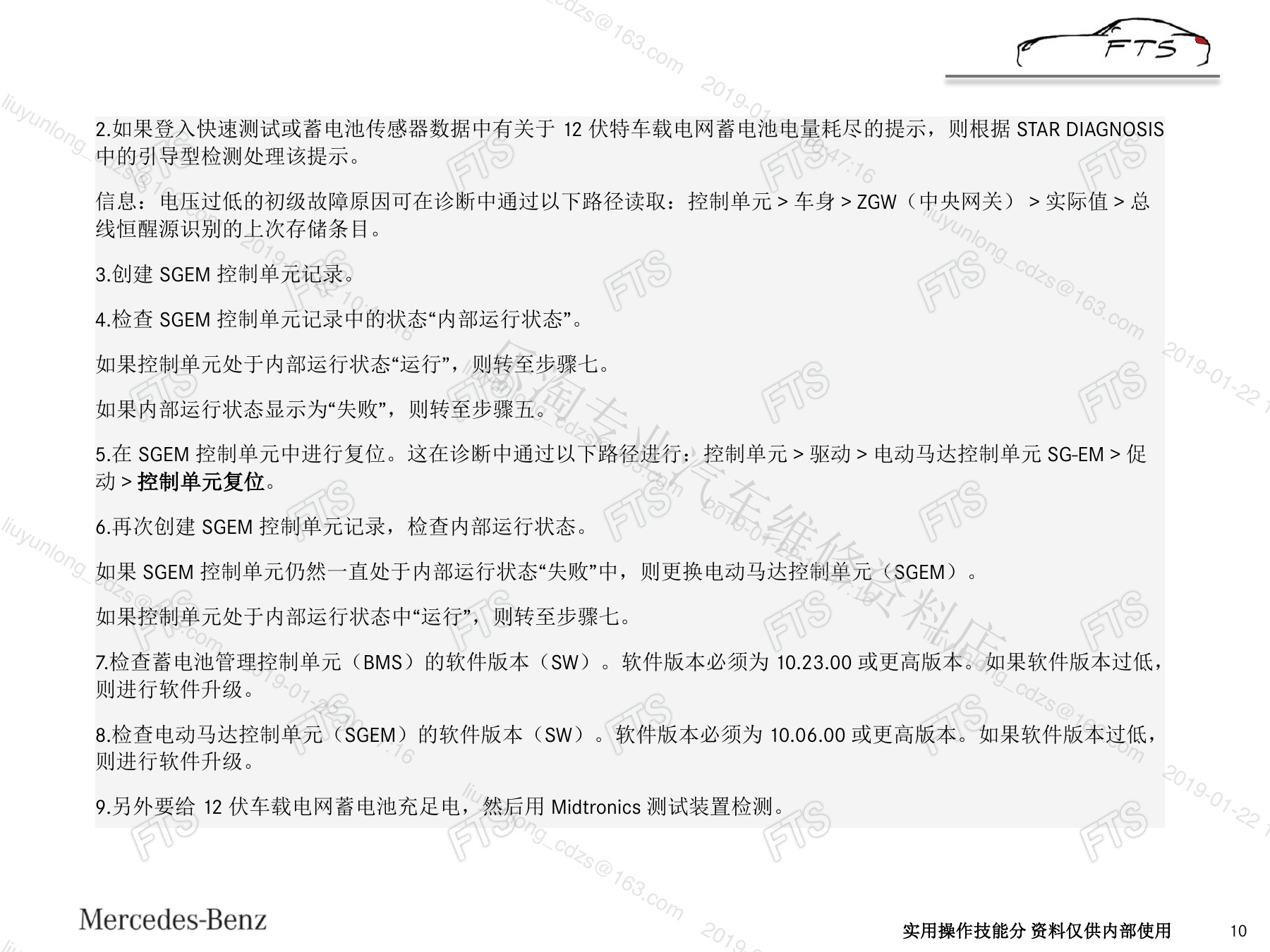

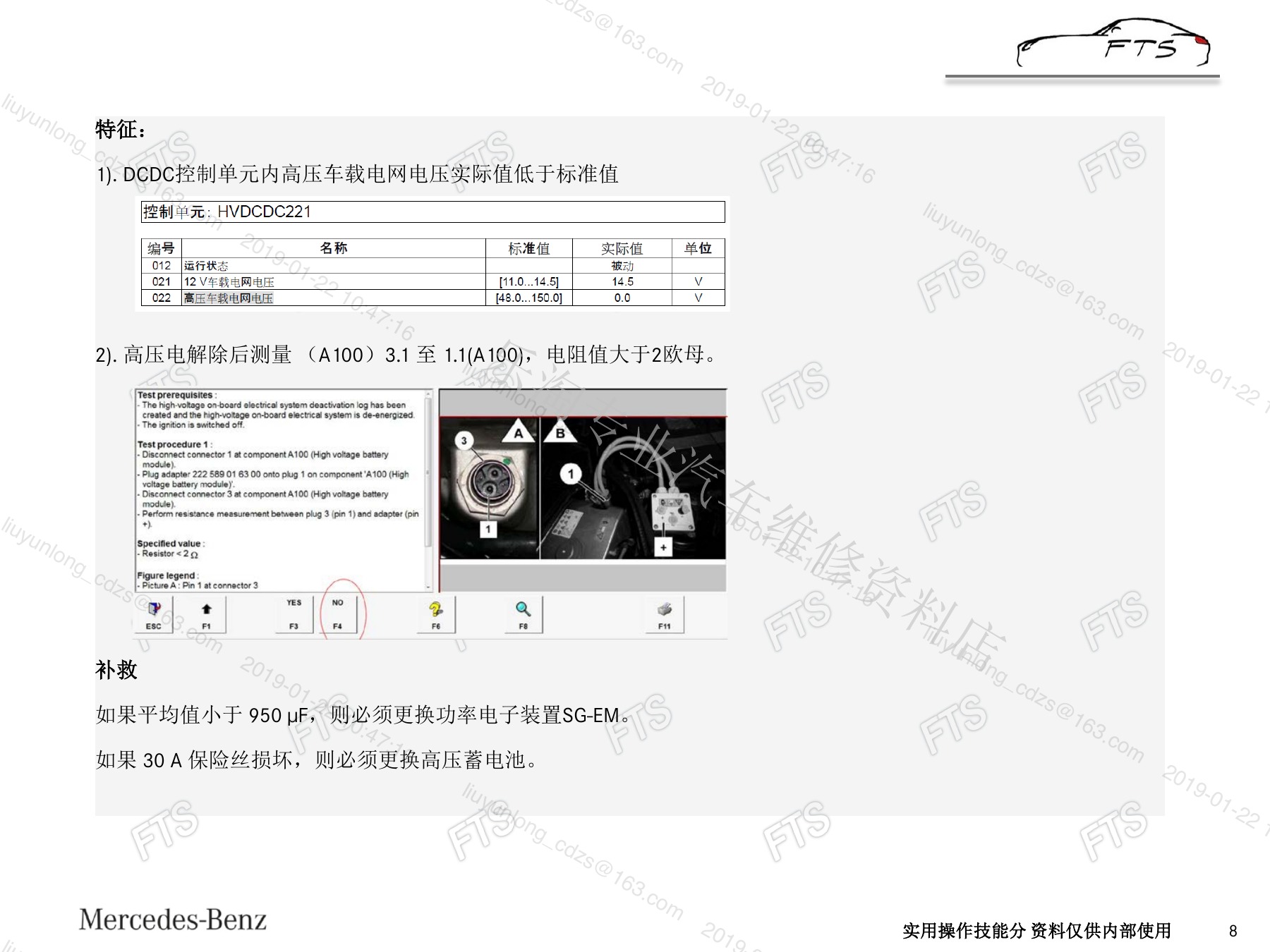

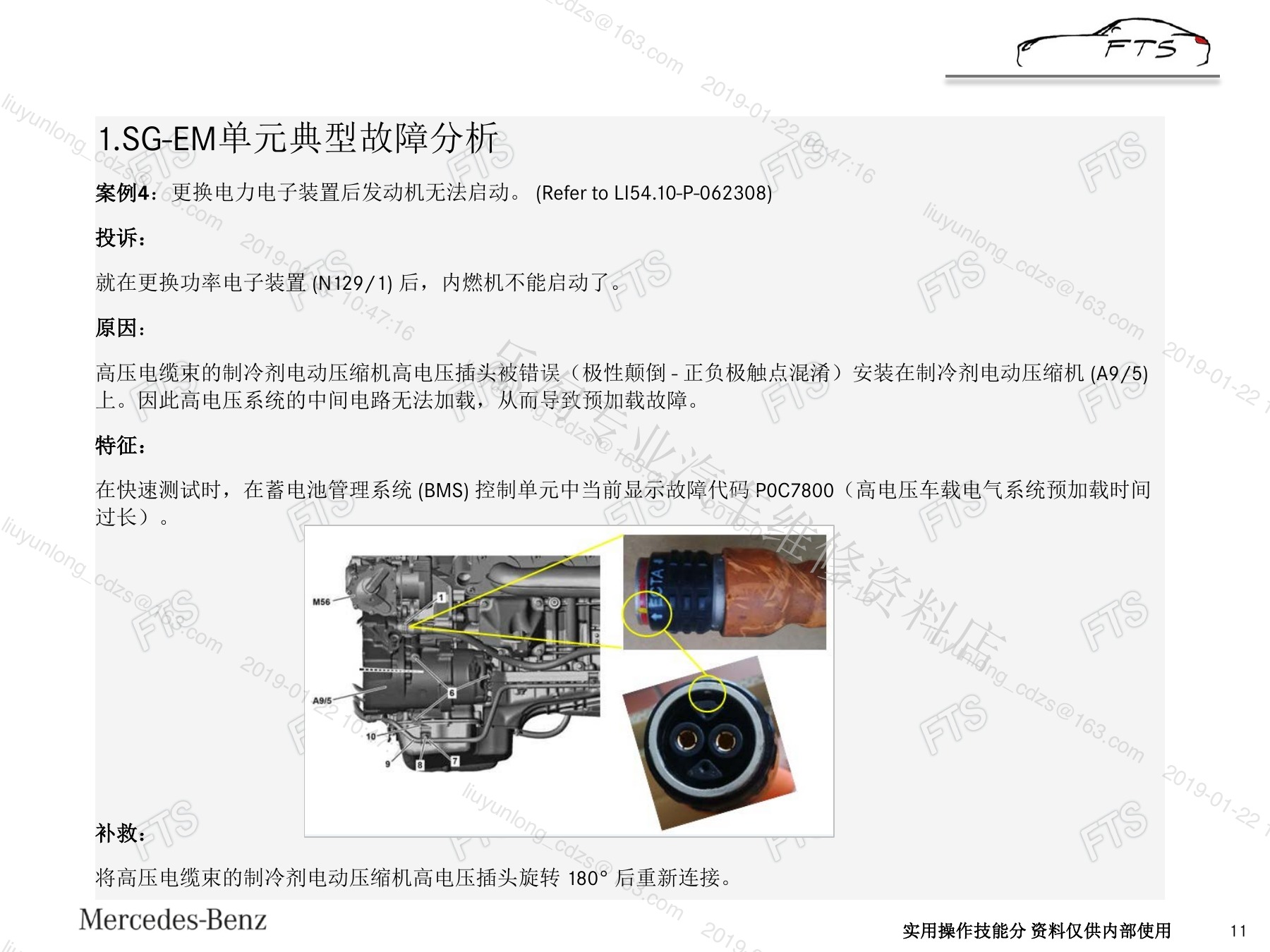

SG-EM在高压直流与驱动电机三相交流之间转换能量，并监控电机温度和诊断状态。原案例包括压缩机高压供电中断、控制单元失去通信、中间电路电容量下降、12V低电压造成启动禁止、更换后高压插头方向错误以及互锁回路故障。诊断时先保存快速测试和控制单元记录，再核对供电、接地、CAN、互锁和软件状态，不能只根据一个故障码换件。

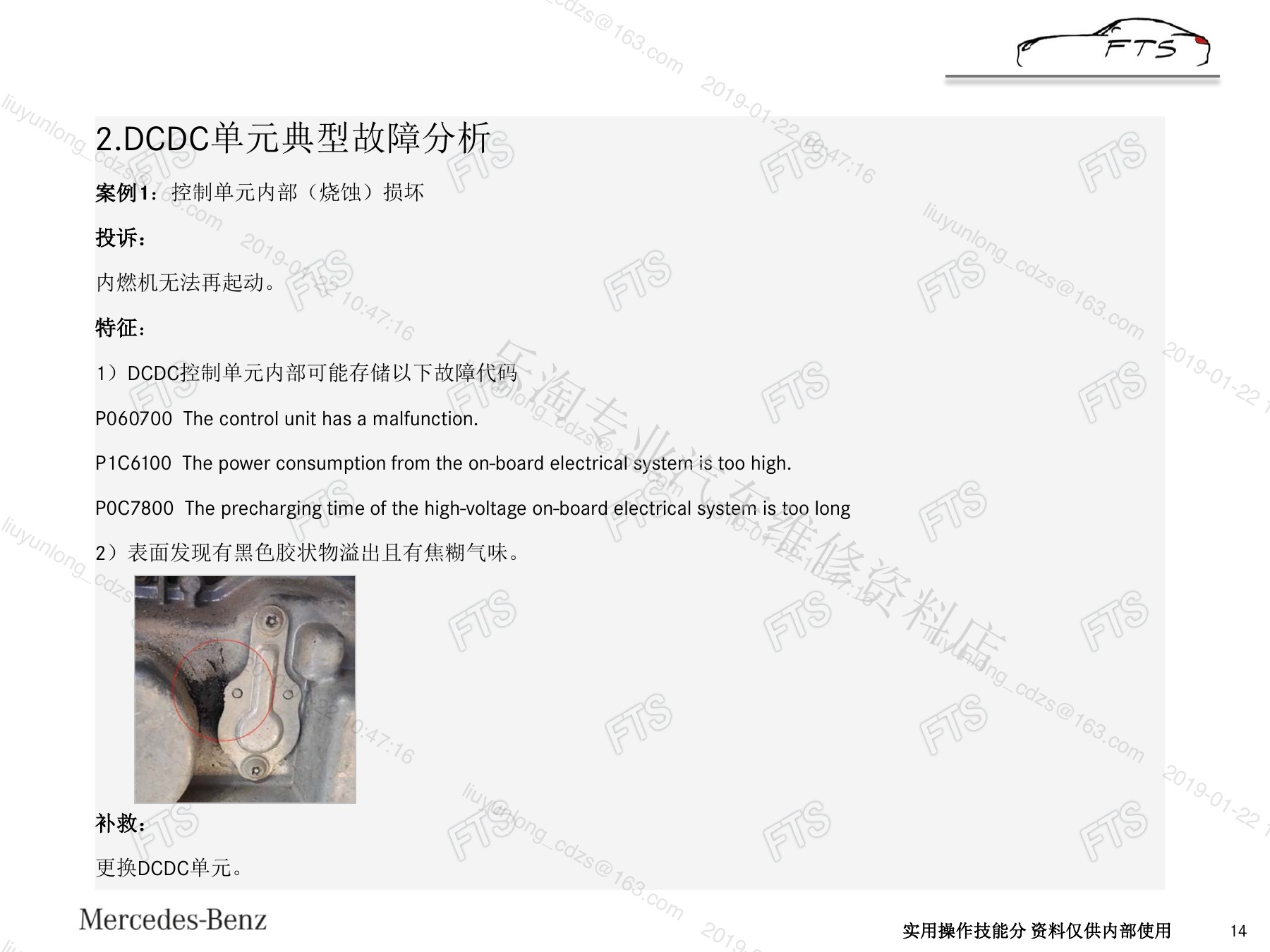

二、DCDC直流调节器的能量交换与故障证据

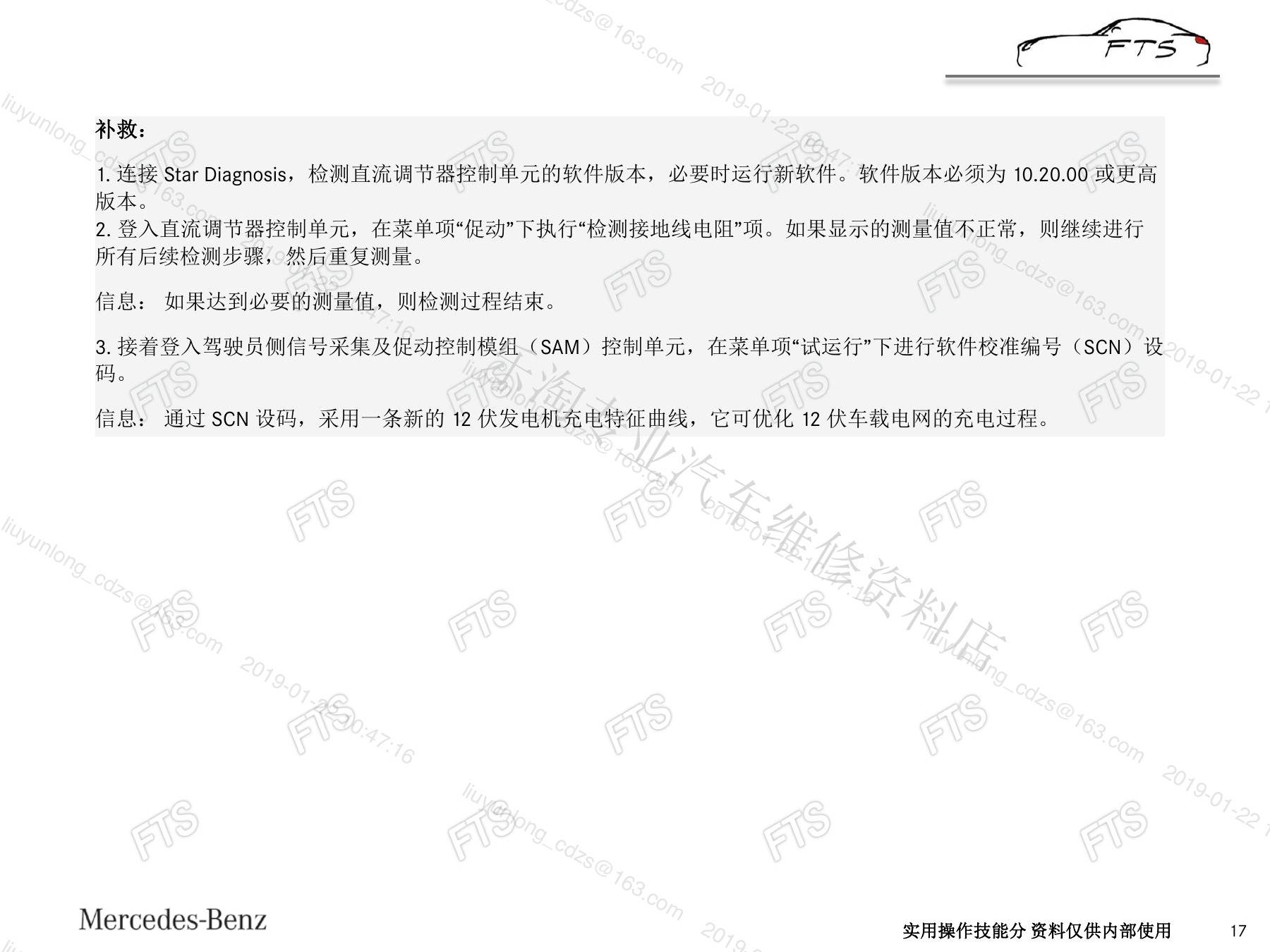

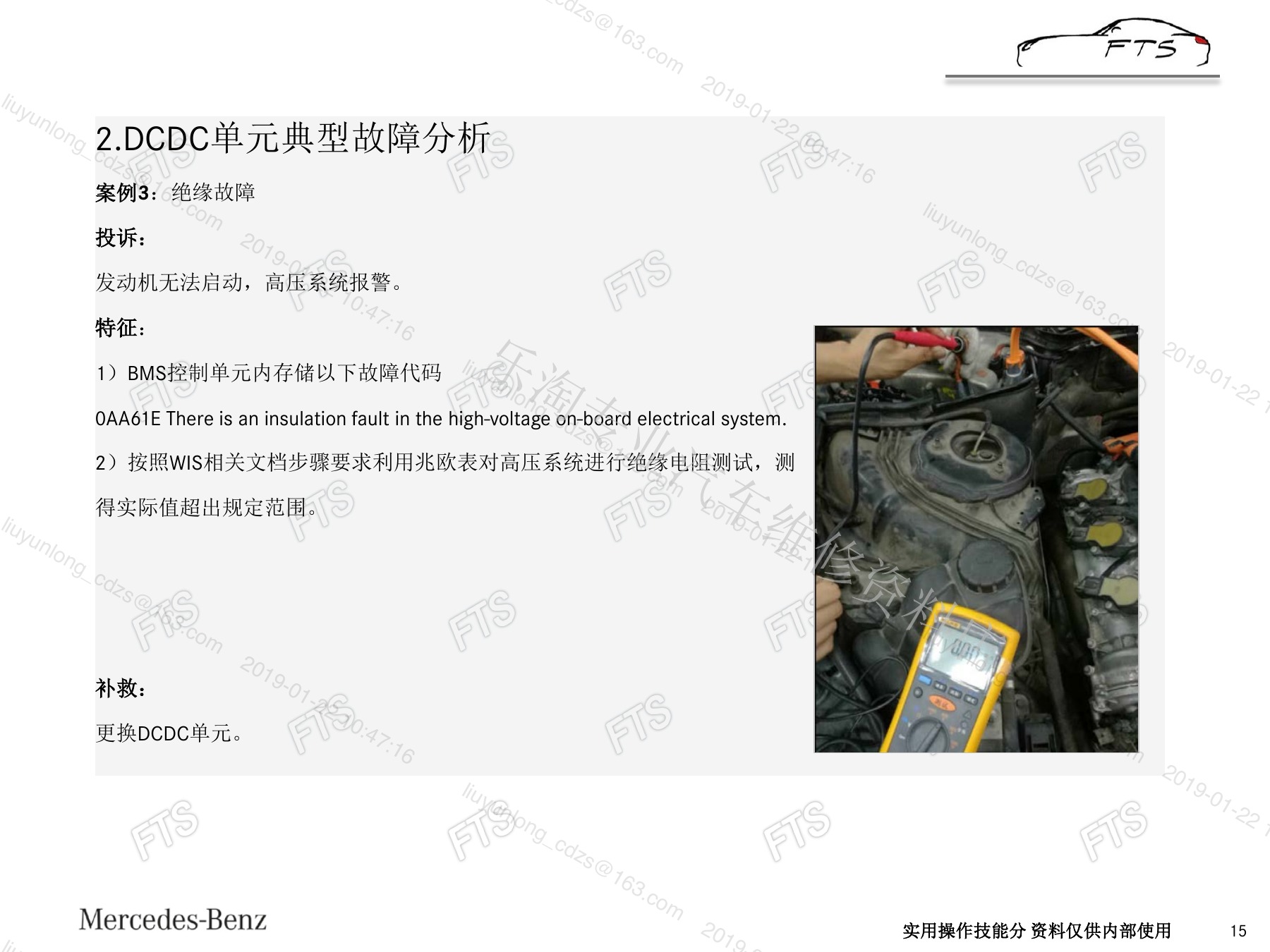

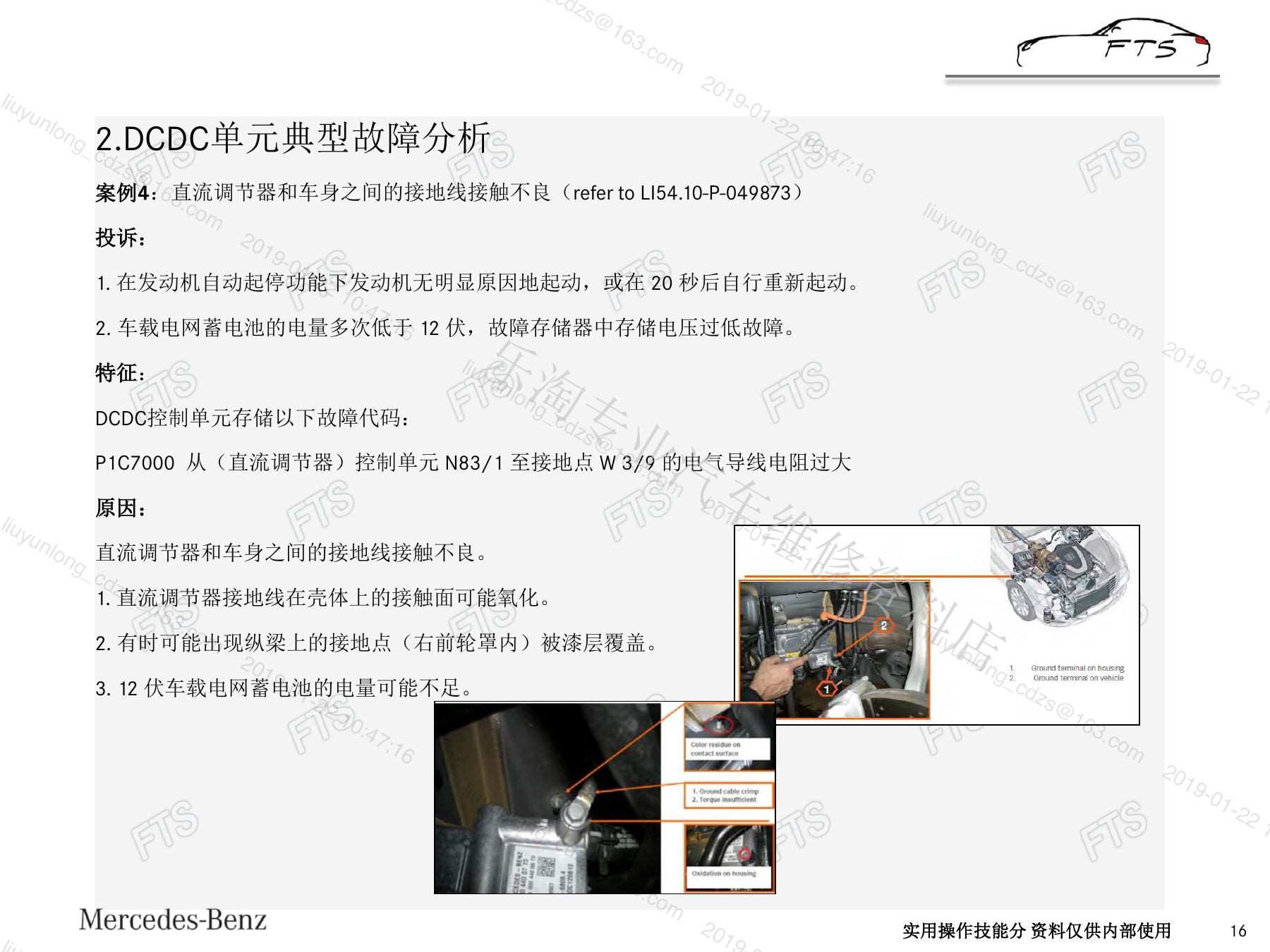

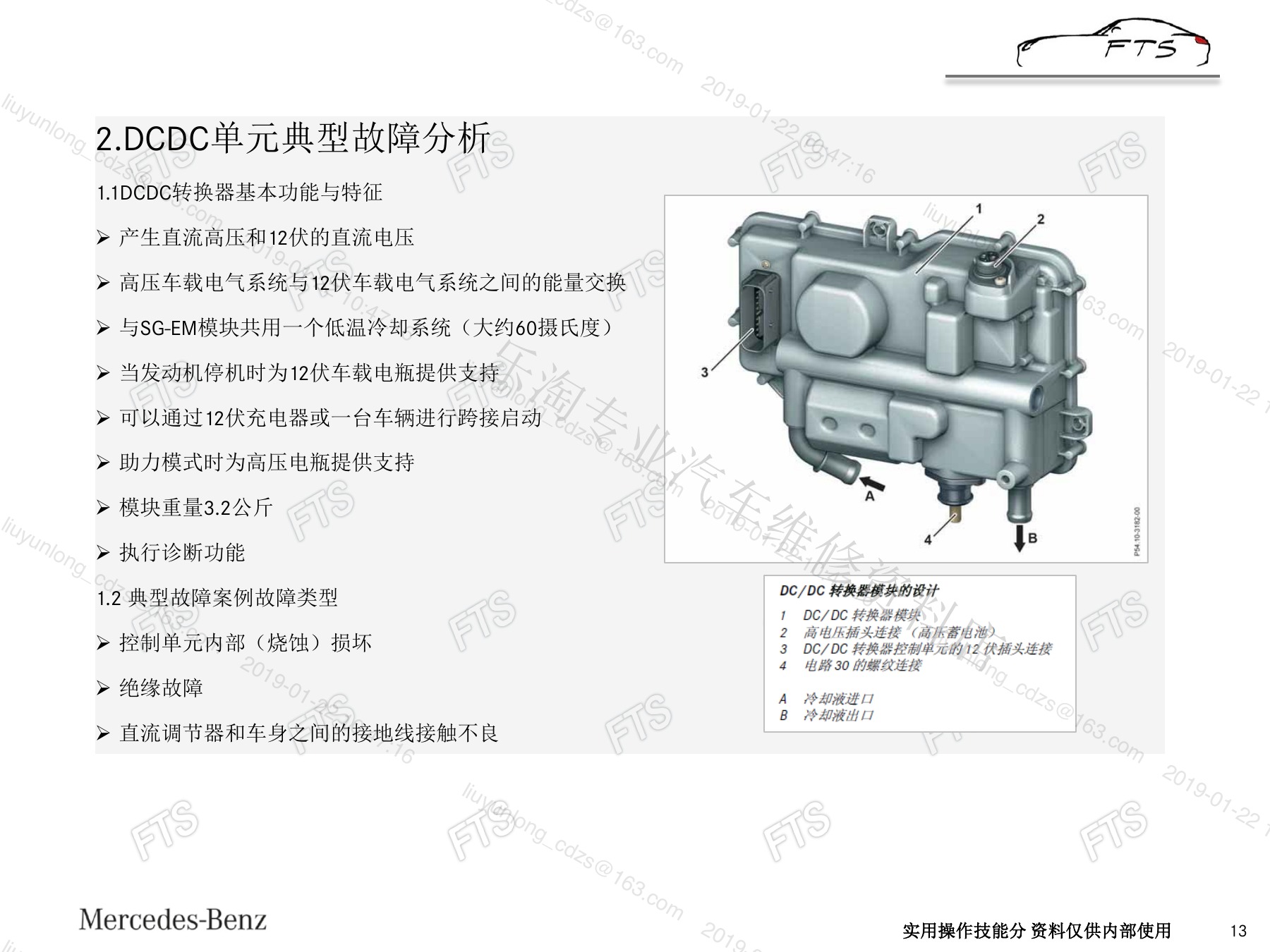

DCDC负责高压系统与12V车载电网之间的能量交换，并与SG-EM共用低温冷却回路。资料展示内部烧蚀、绝缘故障和车身接地点接触不良三类情况；证据包括控制单元故障、预充时间过长、黑色胶状物和焦糊气味、绝缘测试异常以及接地线电阻过大。维修前应完成高压断电、绝缘和接地点检查，并以当前Xentry引导测试为准。

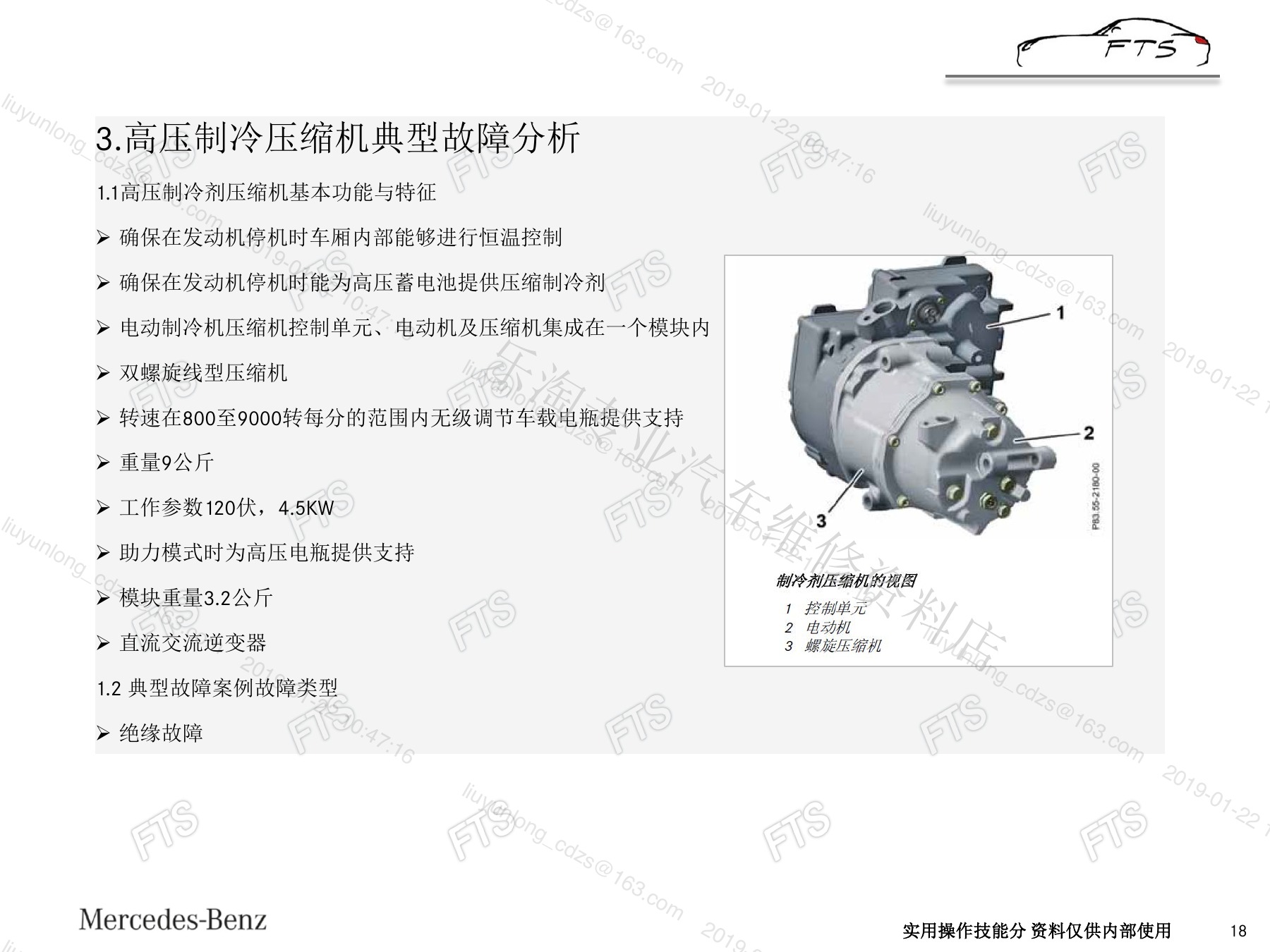

三、高压制冷剂压缩机的功能与绝缘故障

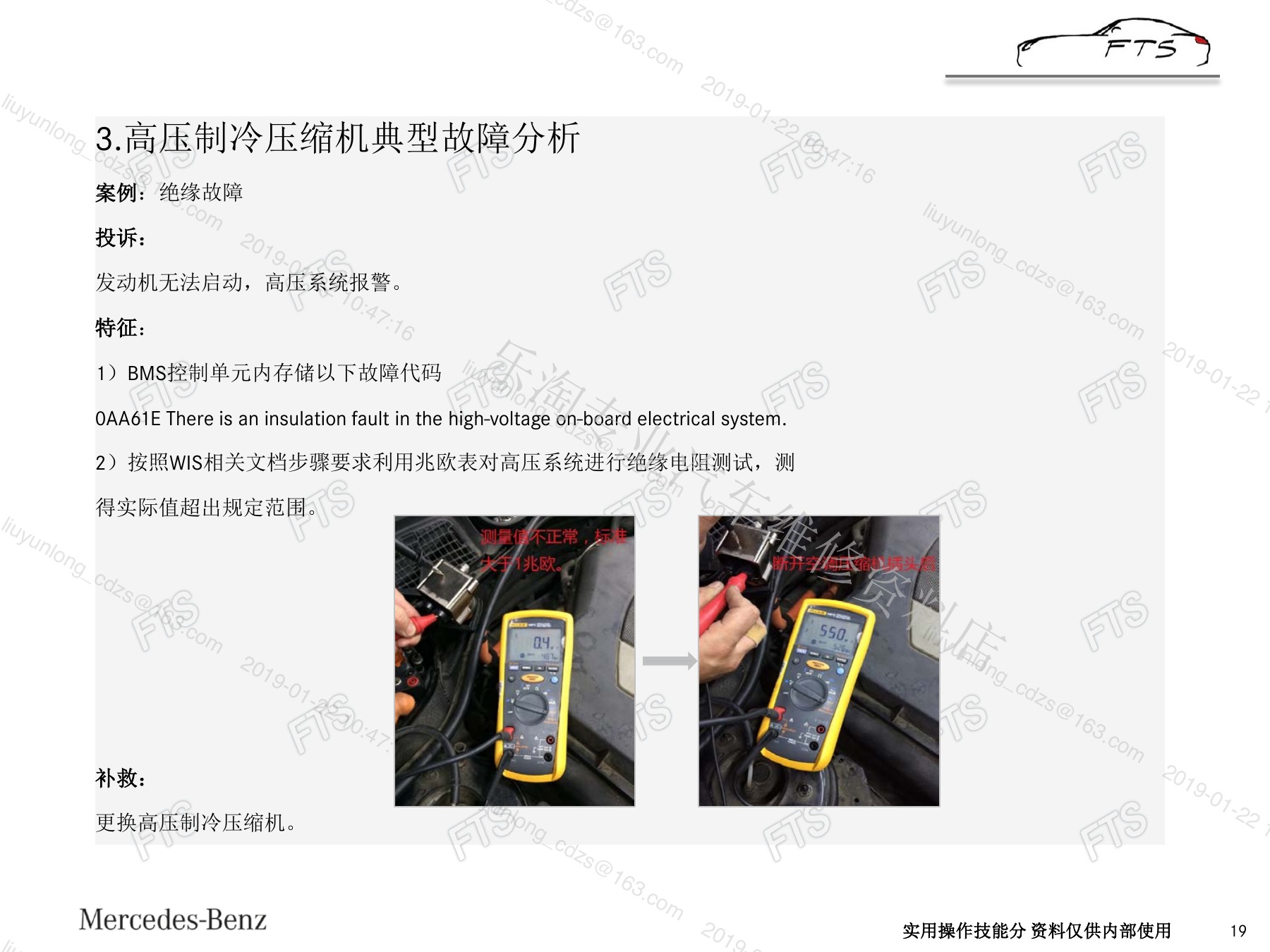

电动制冷剂压缩机在发动机停止时仍可承担车内及高压蓄电池温度管理。原案例的主要表现是车辆不能启动并出现高压系统报警，BMS记录高压车载电网绝缘故障；按WIS隔离并测量绝缘电阻后，故障指向压缩机。此类测量只能由具备高压资质的人员使用规定设备完成。

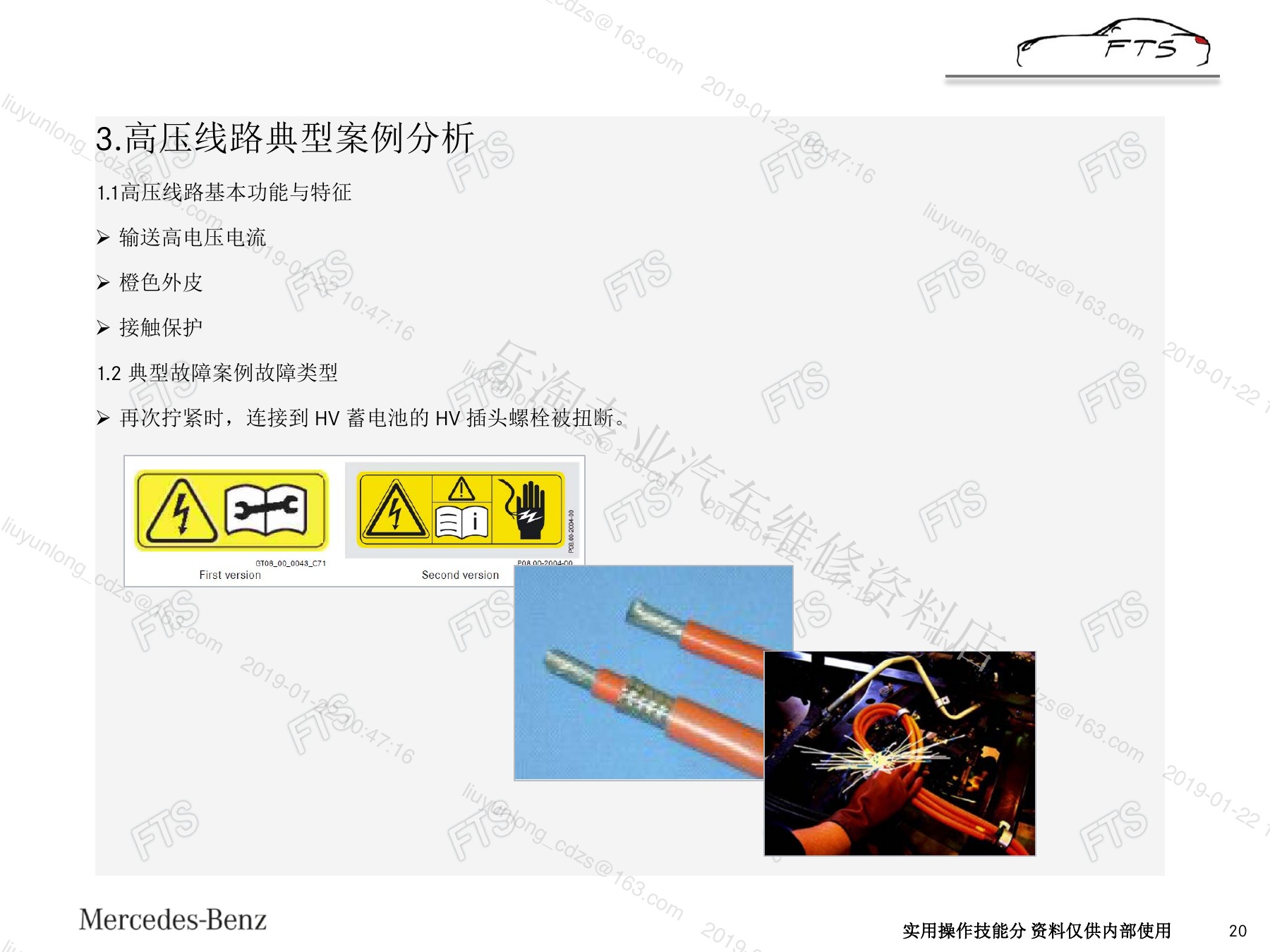

四、高压线束插头、螺栓扭矩与维修边界

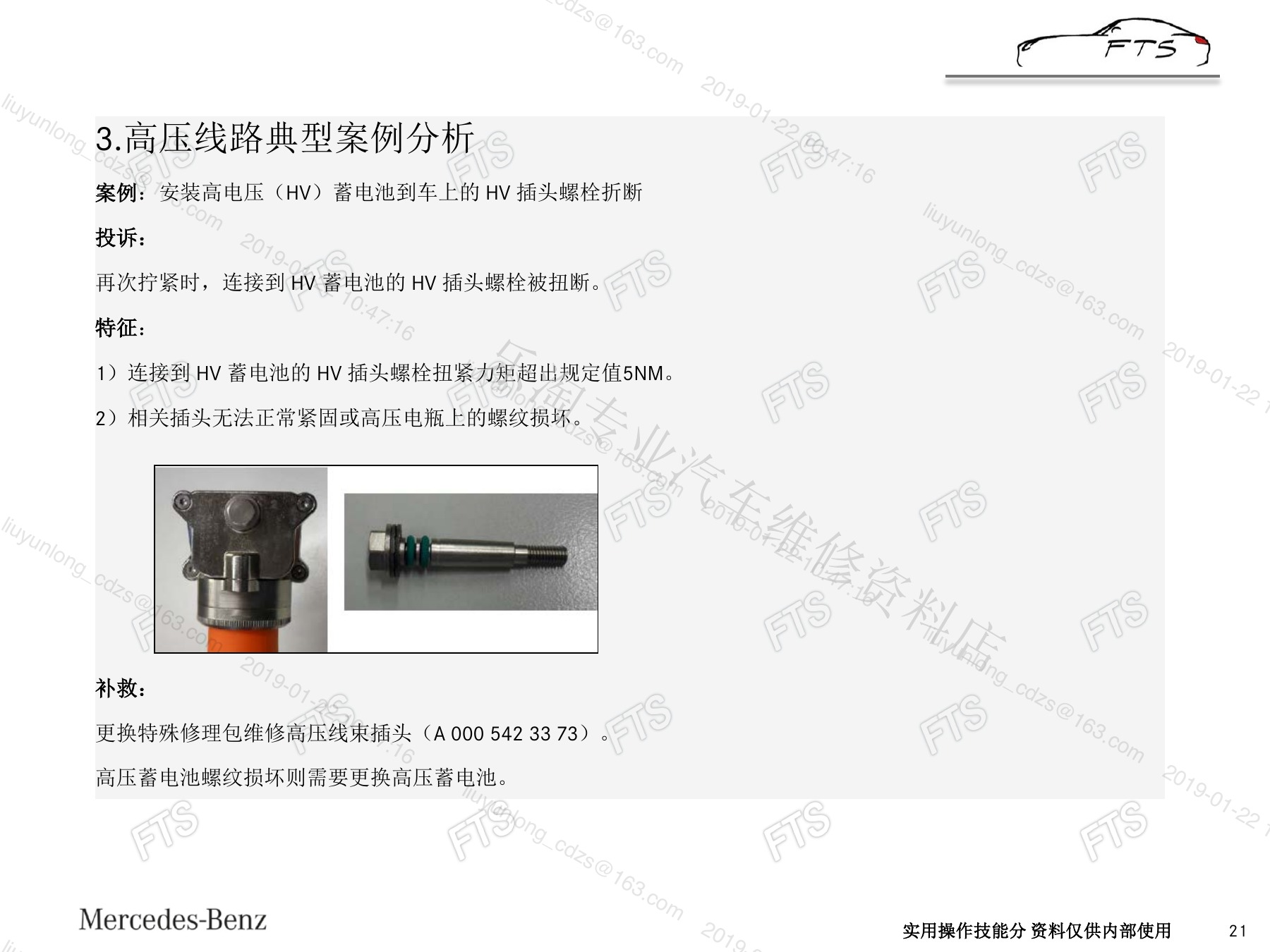

高压线路使用橙色外皮并具有接触保护。资料记录高压蓄电池插头螺栓因再次紧固时超过规定扭矩而折断的案例，并给出当时的修理包信息。实际处理需先检查插头和蓄电池端螺纹是否损坏，再按VIN、当前EPC和WIS确认修理范围及紧固值。

五、高压电动机的结构特征与机械异响案例

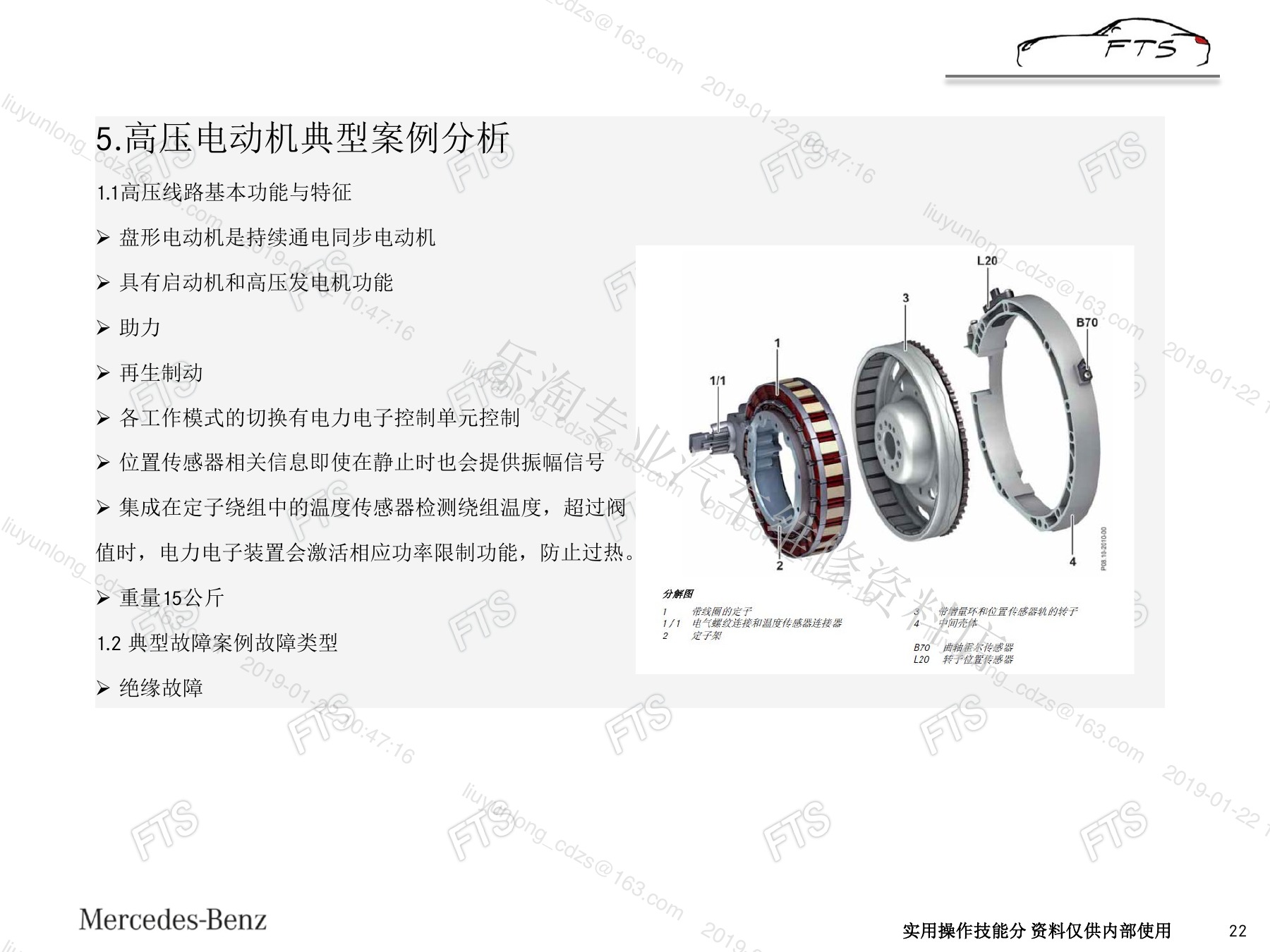

盘形高压同步电动机兼有启动、发电和助力功能。原案例将异响与机械结构检查相联系，维修时应同时保存故障码、运行工况、声音特征和机械检查结果，区分电控禁止、绝缘问题和电机本体机械损伤。所有高压作业均须先执行规定的断电、验电和防复电措施。
