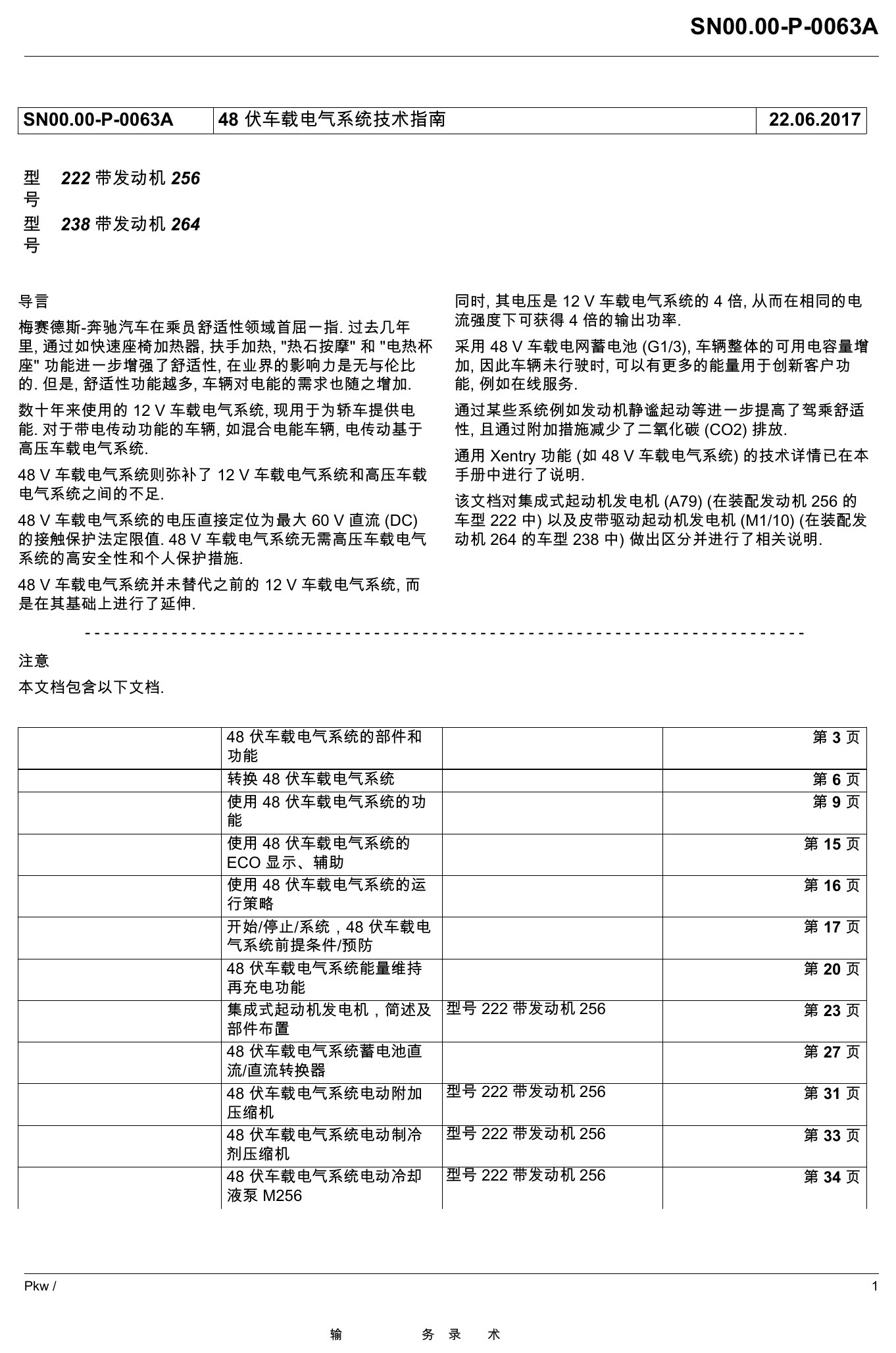

奔驰48V车载电气系统技术指南：M256 ISA与M264 BSA

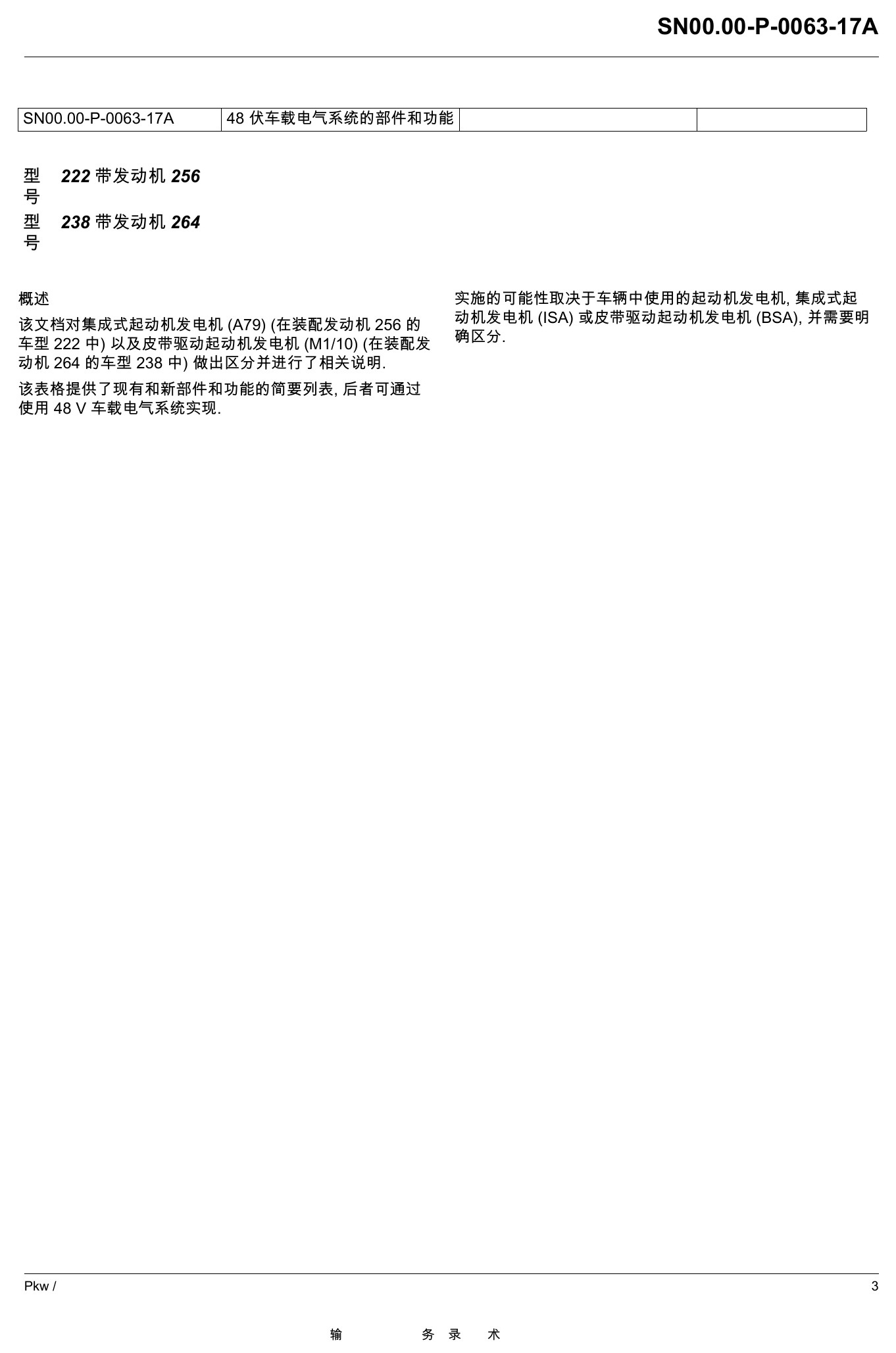

一、系统范围：W222 M256与E238 M264

本资料同时覆盖W222搭载M256的集成式起动机发电机ISA，以及E238搭载M264的皮带驱动起动机发电机BSA。两者共享48V蓄电池、DC/DC和能量管理思路，但机械布置、功率和可实现功能不同。

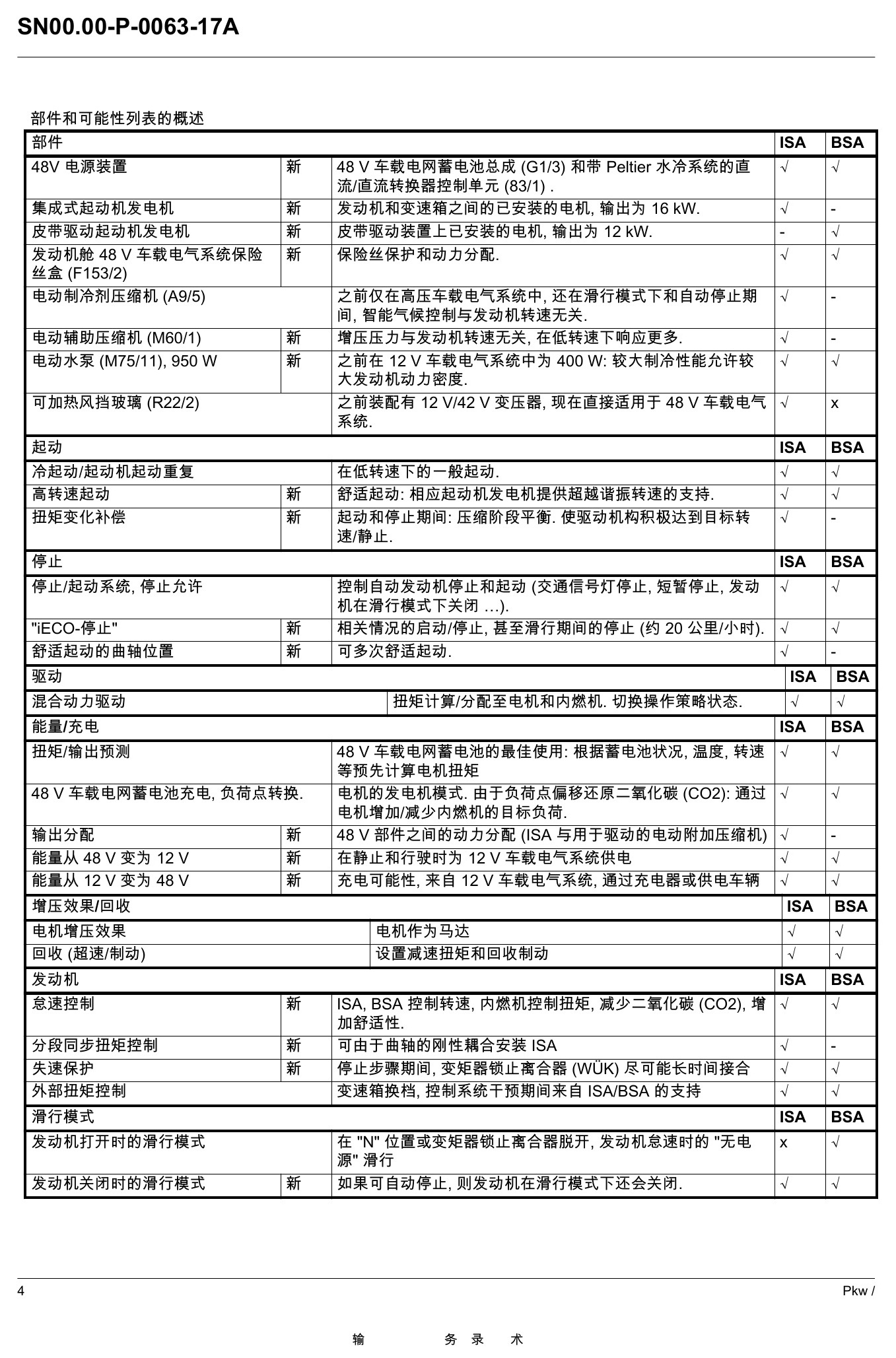

二、ISA与BSA部件和功能对照

ISA布置在发动机与9G-TRONIC之间，资料额定16 kW；BSA布置于皮带传动端，额定12 kW。ISA可直接调节曲轴位置并补偿扭转振动，BSA通过皮带传递扭矩；两者均可起动、助力、发电和回收。

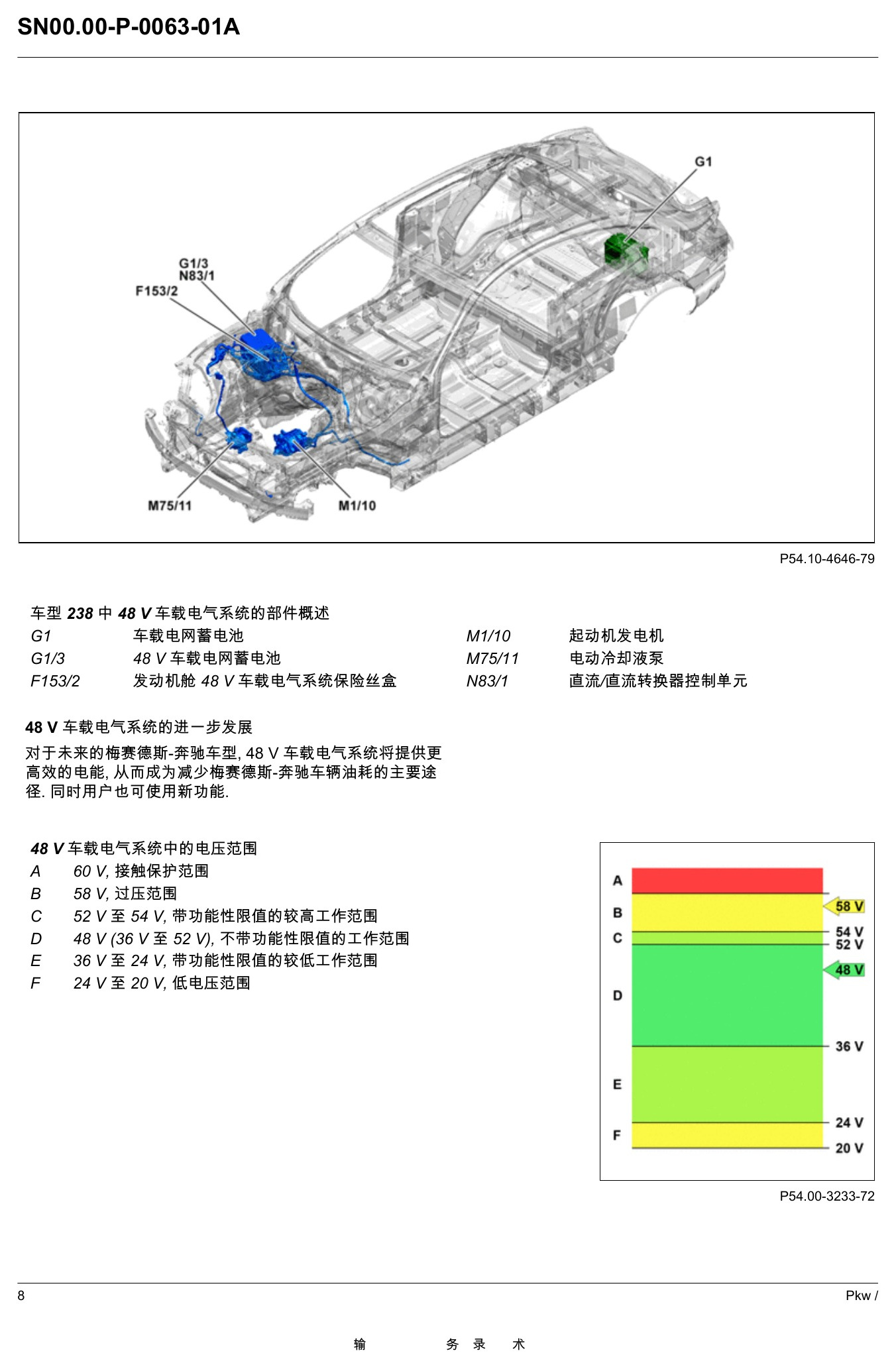

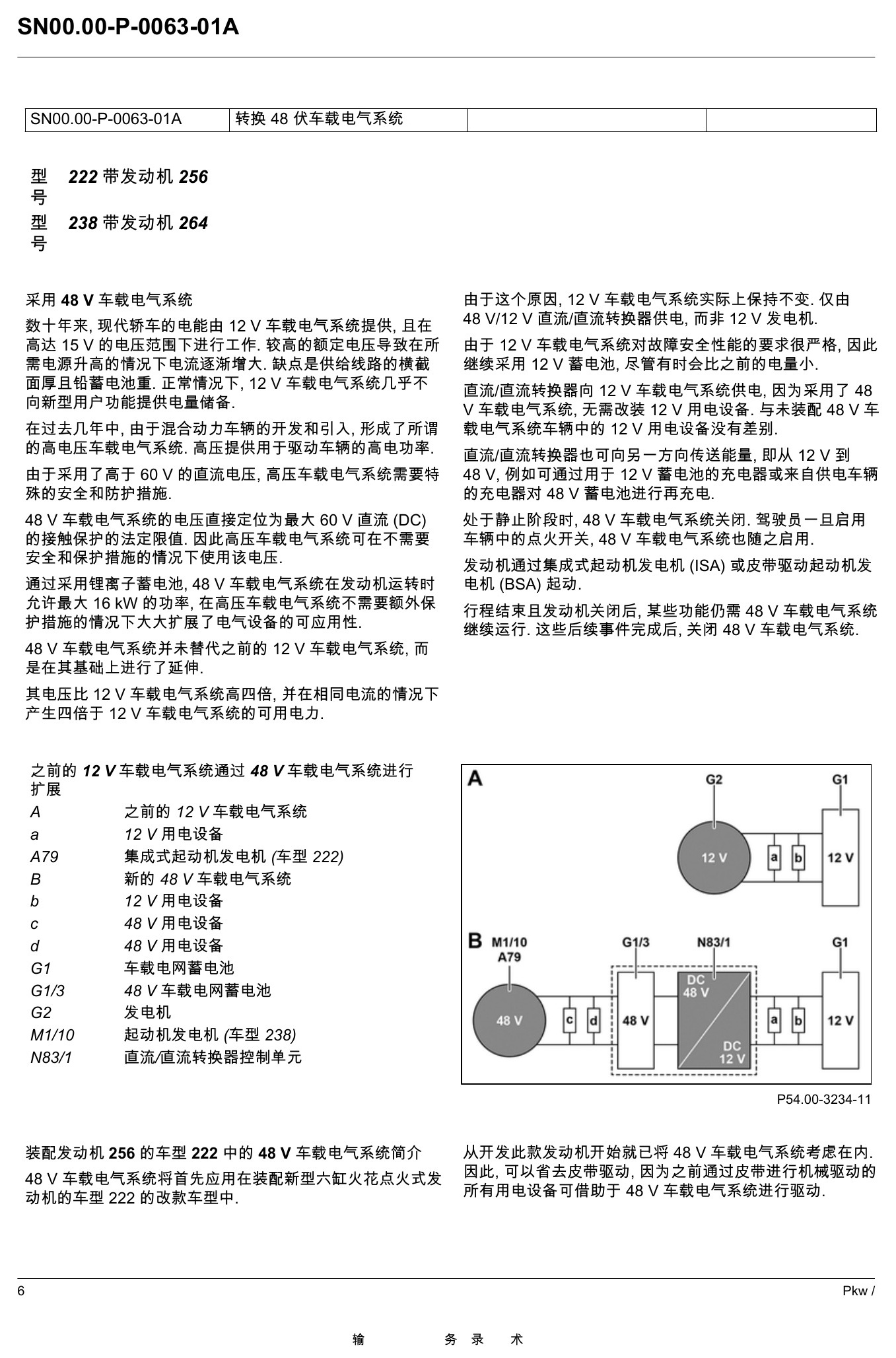

三、48V与12V网络的关系

48V系统不是取代12V网络，而是在其上扩展。原12V用电器继续由12V蓄电池供电，DC/DC在48V与12V之间双向传能；车辆静止时48V通常关闭，点火启用后上线，行程结束后完成后续功能再关闭。

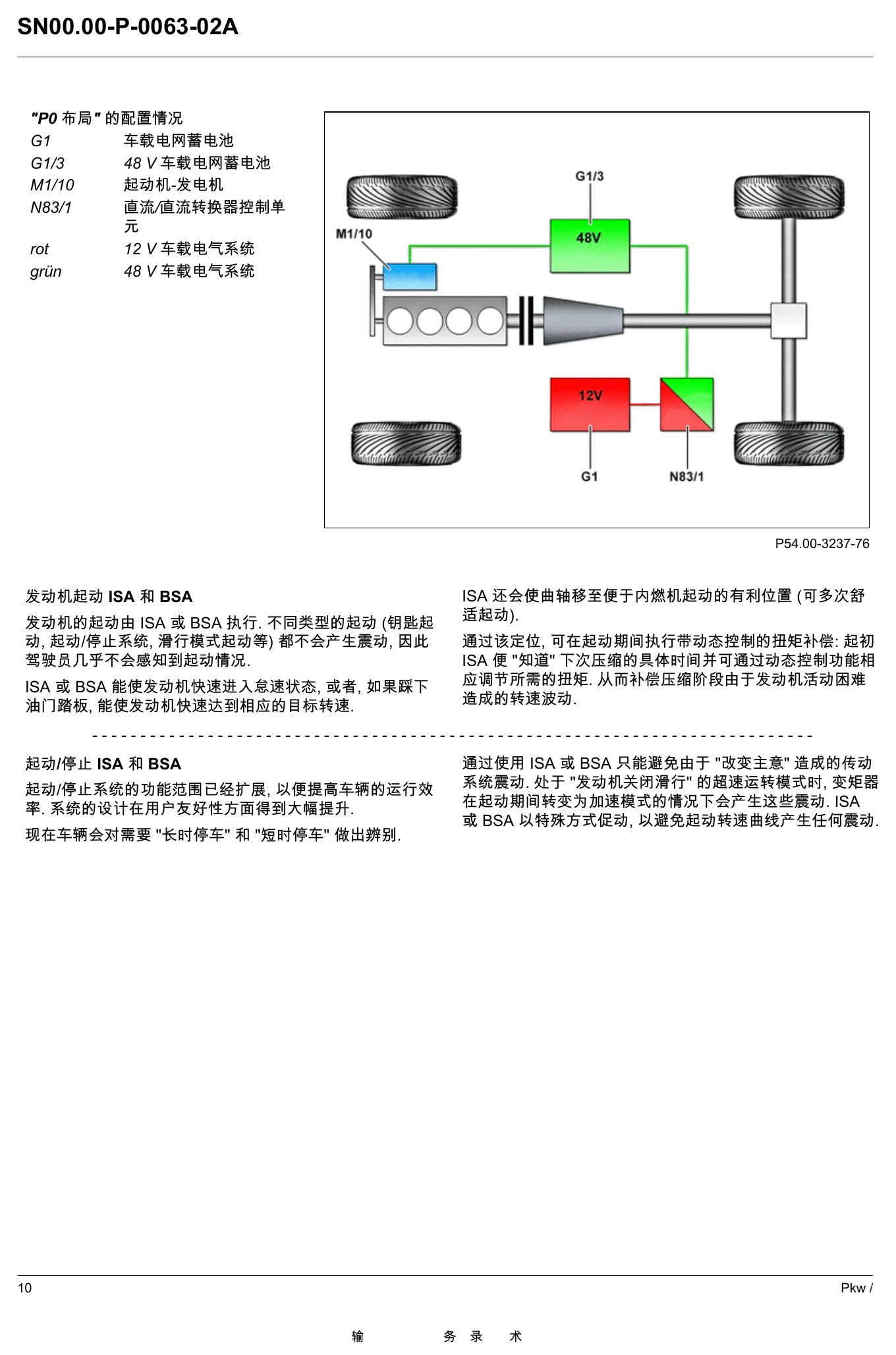

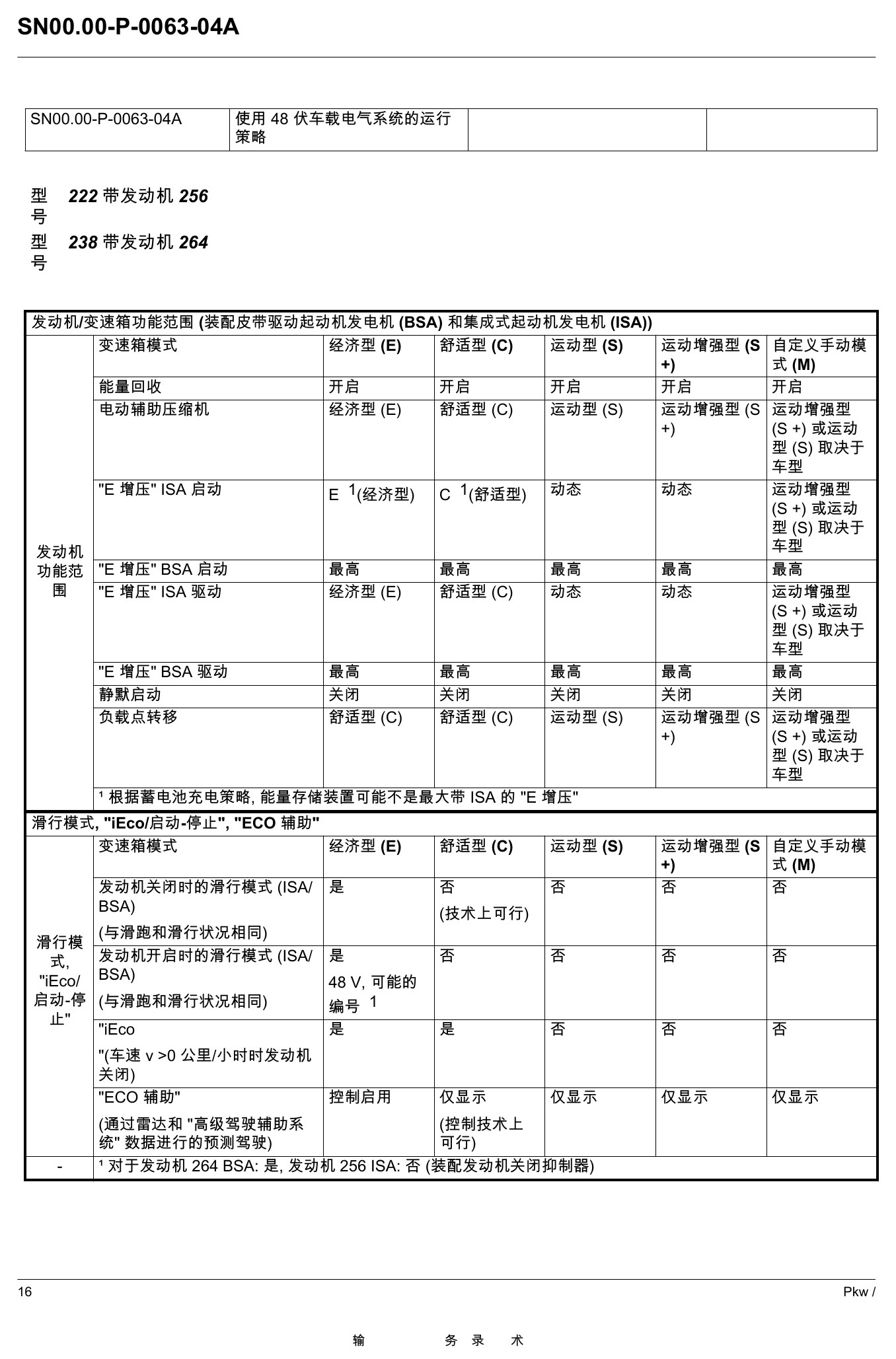

四、P1 ISA与P0 BSA的工作功能

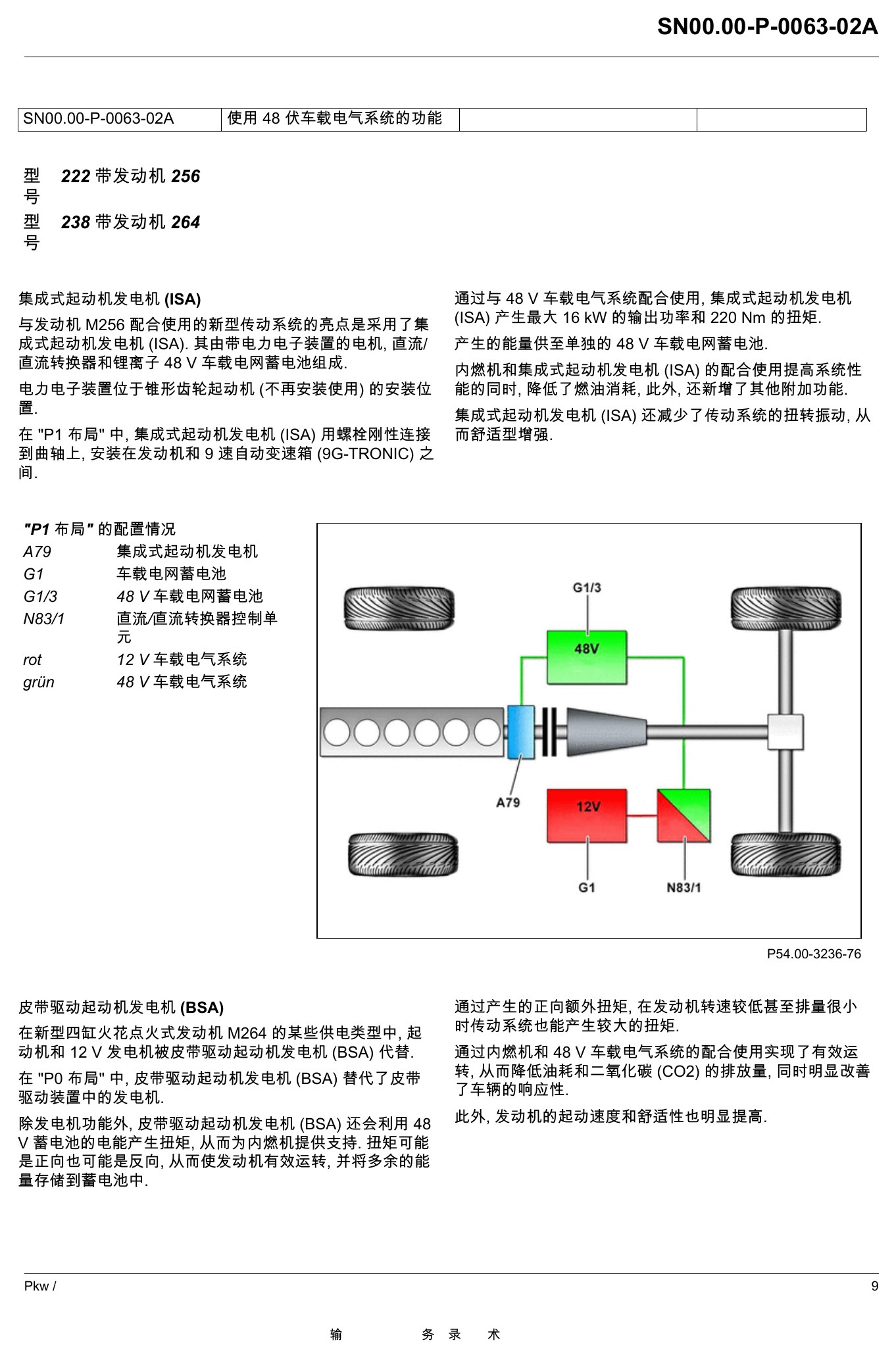

M256使用P1布局，ISA刚性连接曲轴，可在起动、停机、怠速、换挡和外部扭矩干预时快速调节。M264使用P0布局，BSA替代传统发电机，通过正负扭矩帮助内燃机或回收能量，并改善小排量低速响应。

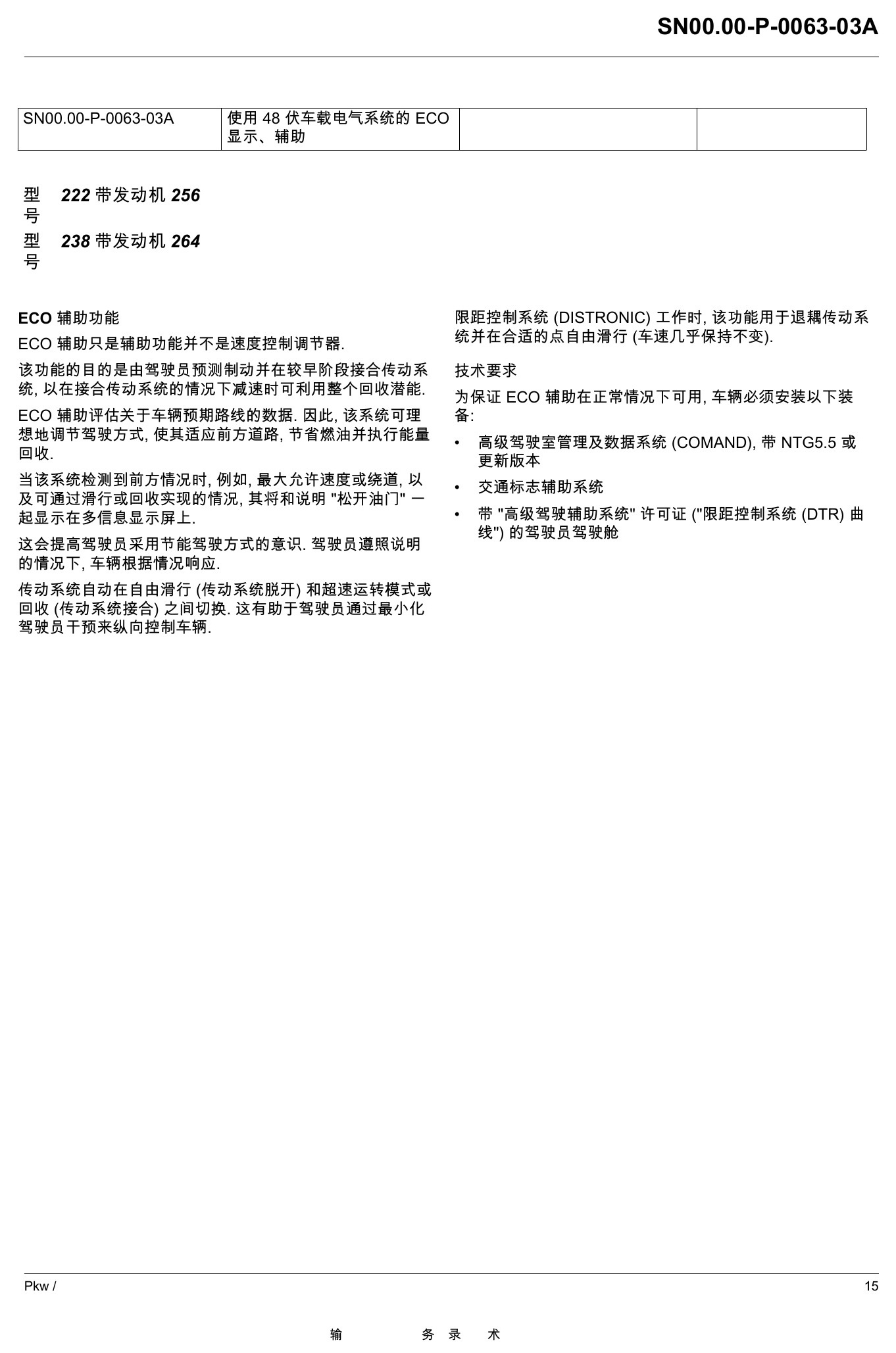

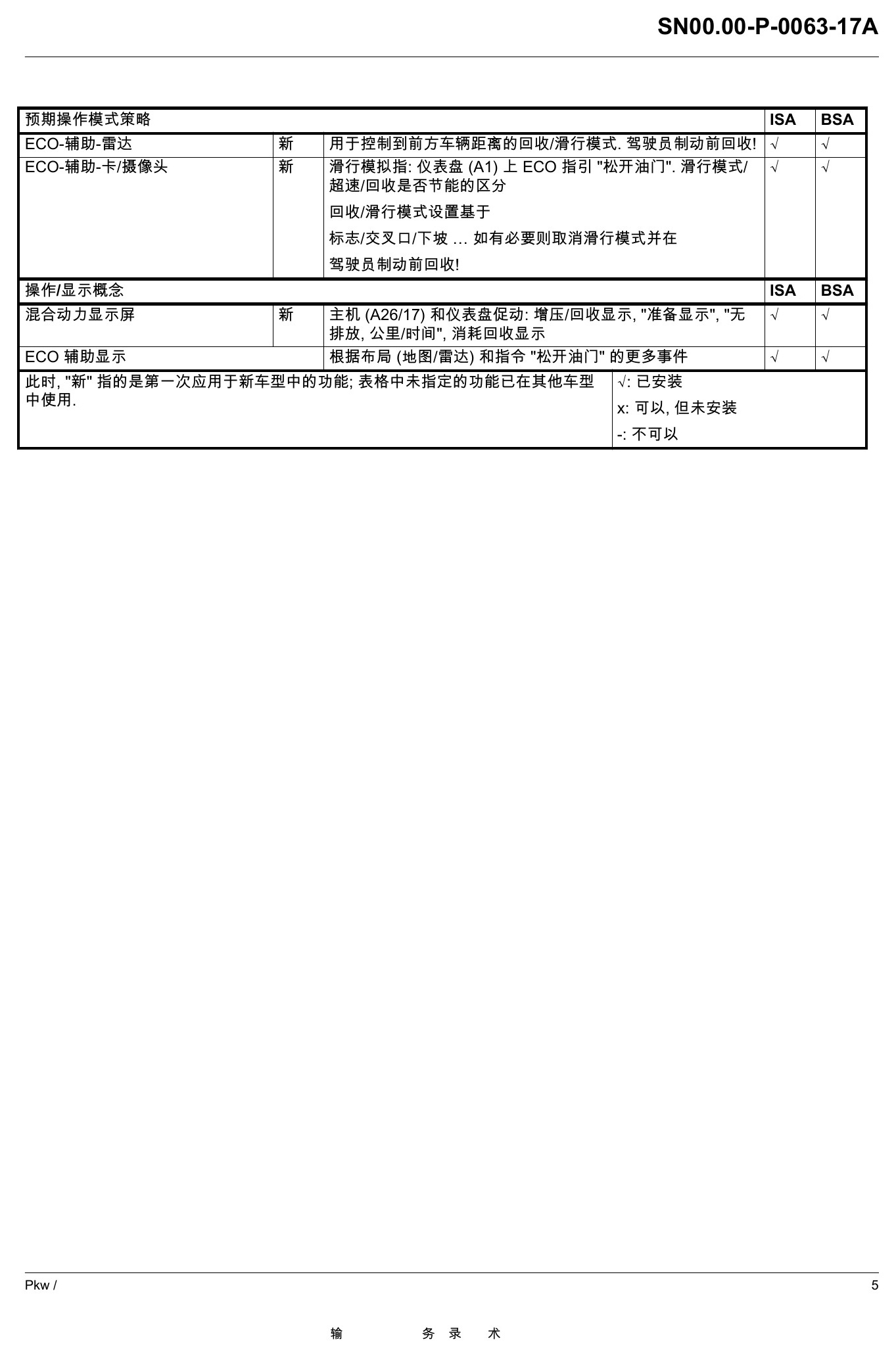

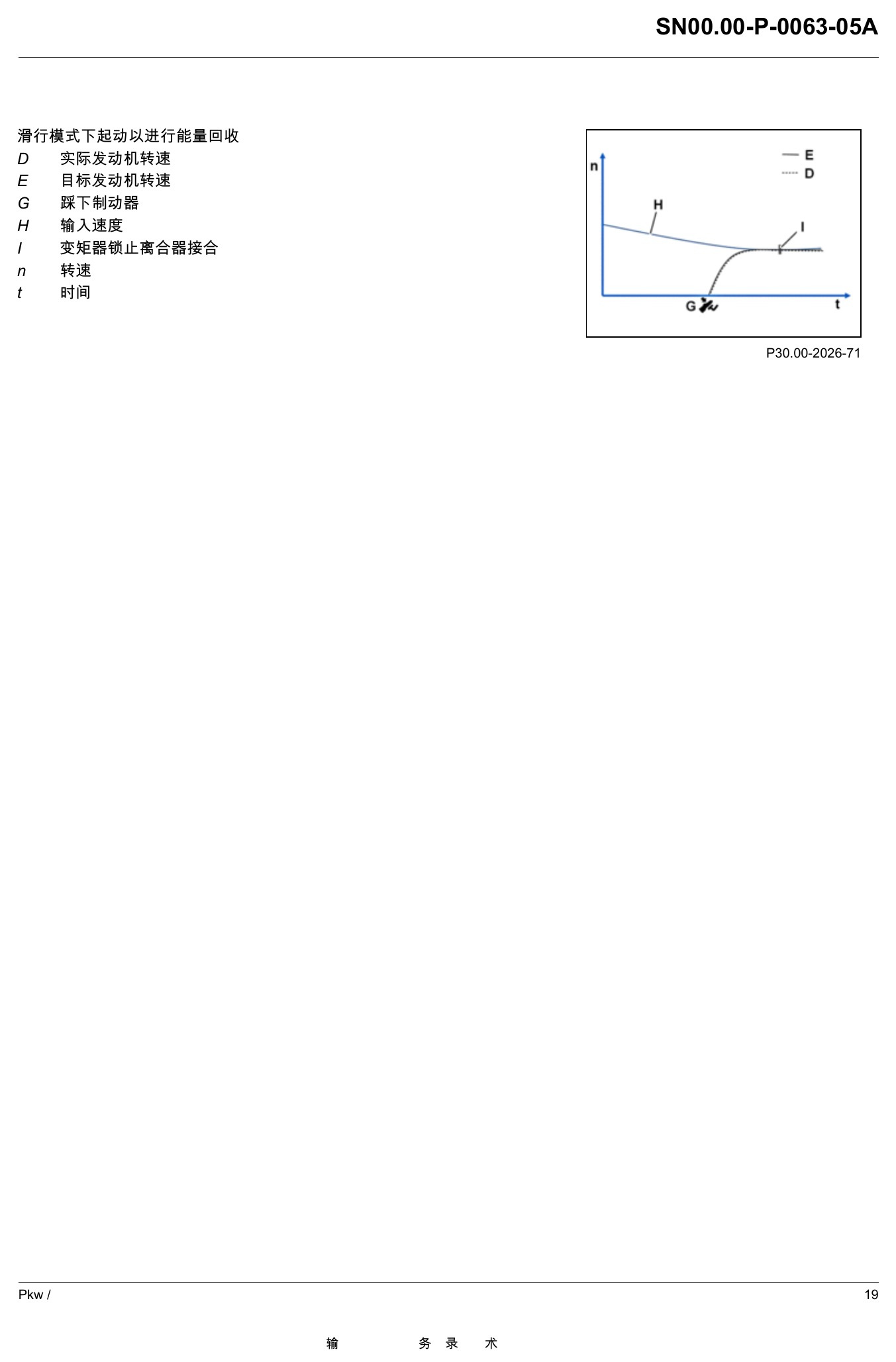

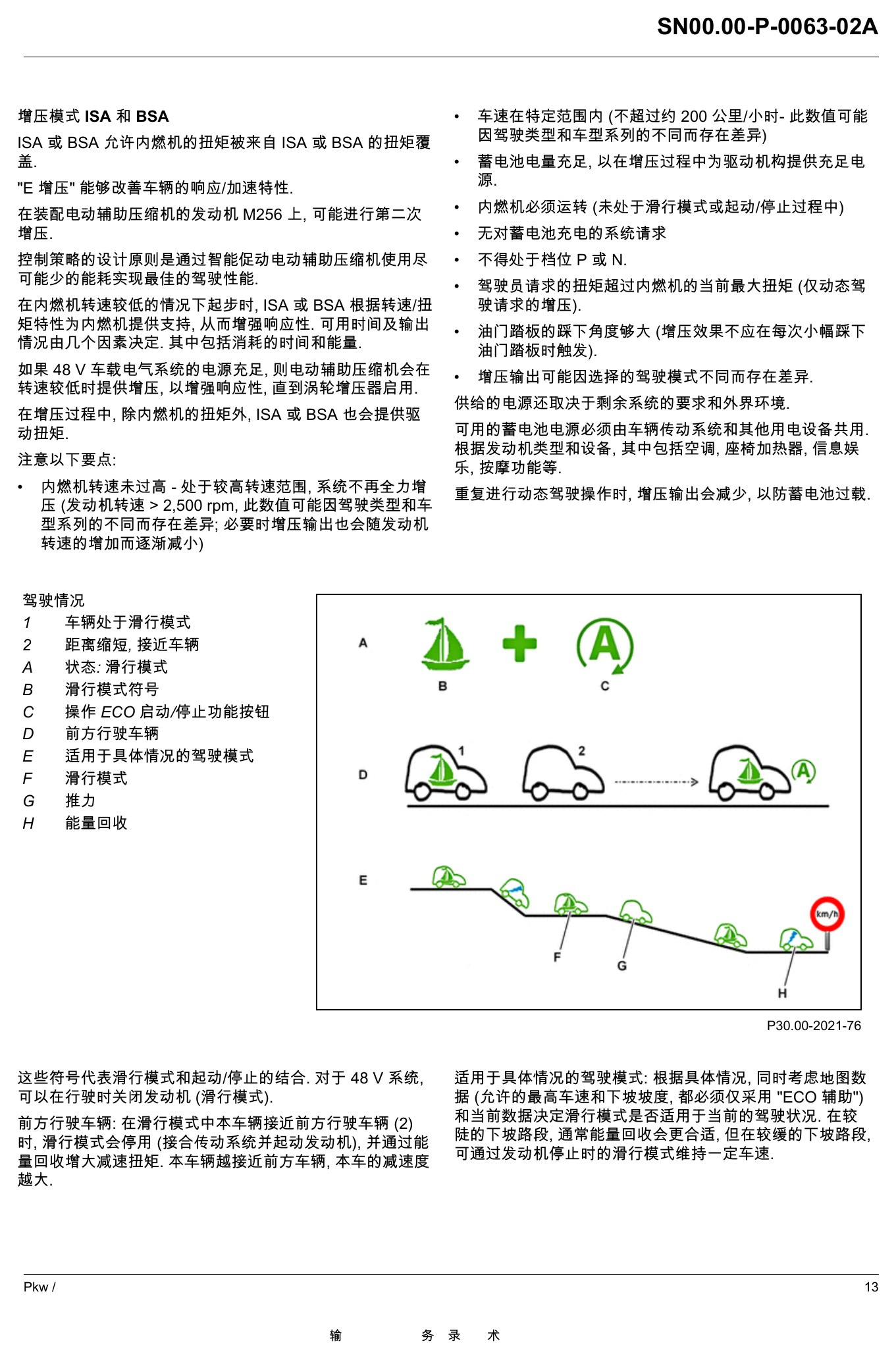

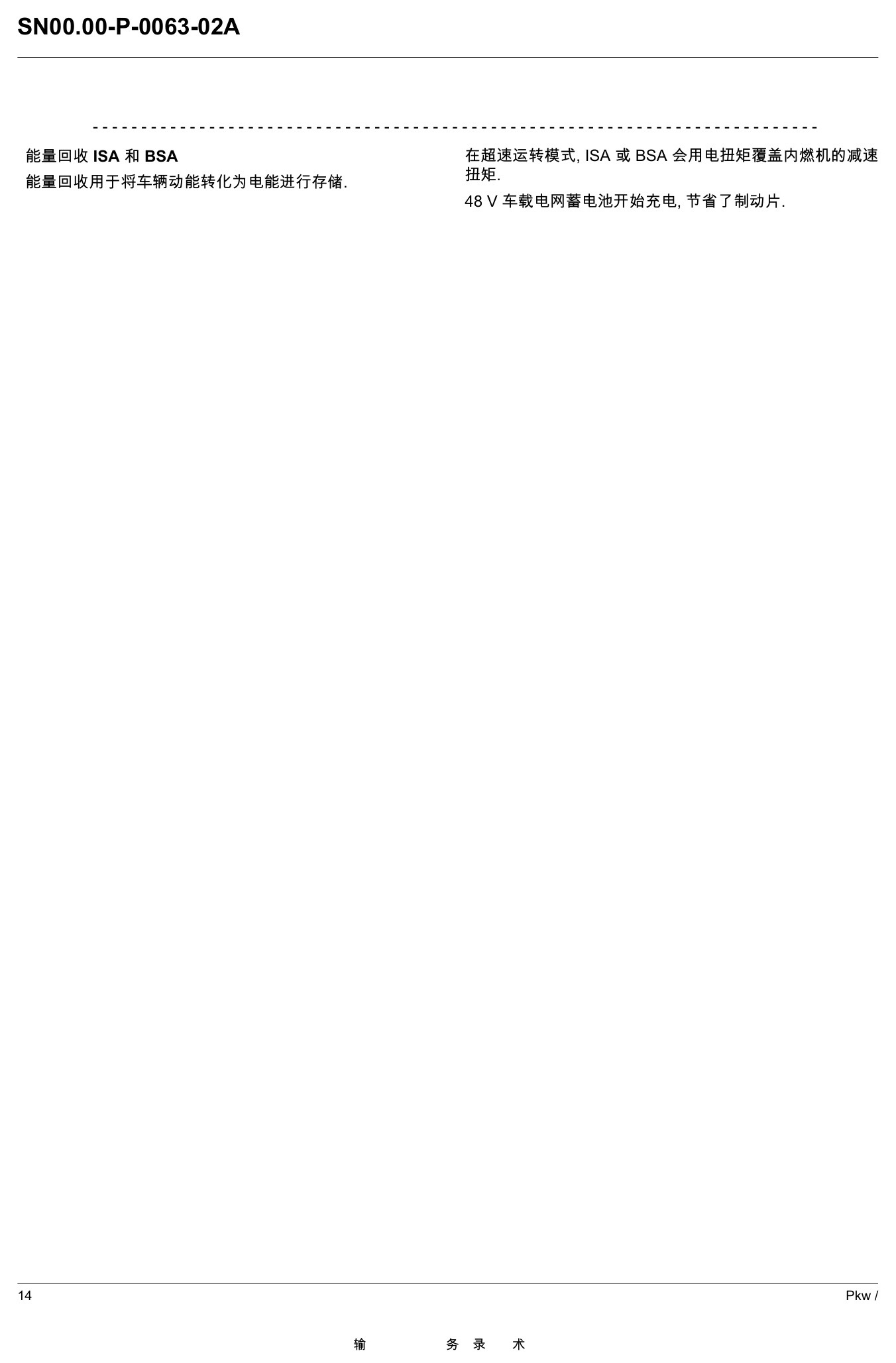

五、ECO辅助、滑行与能量回收

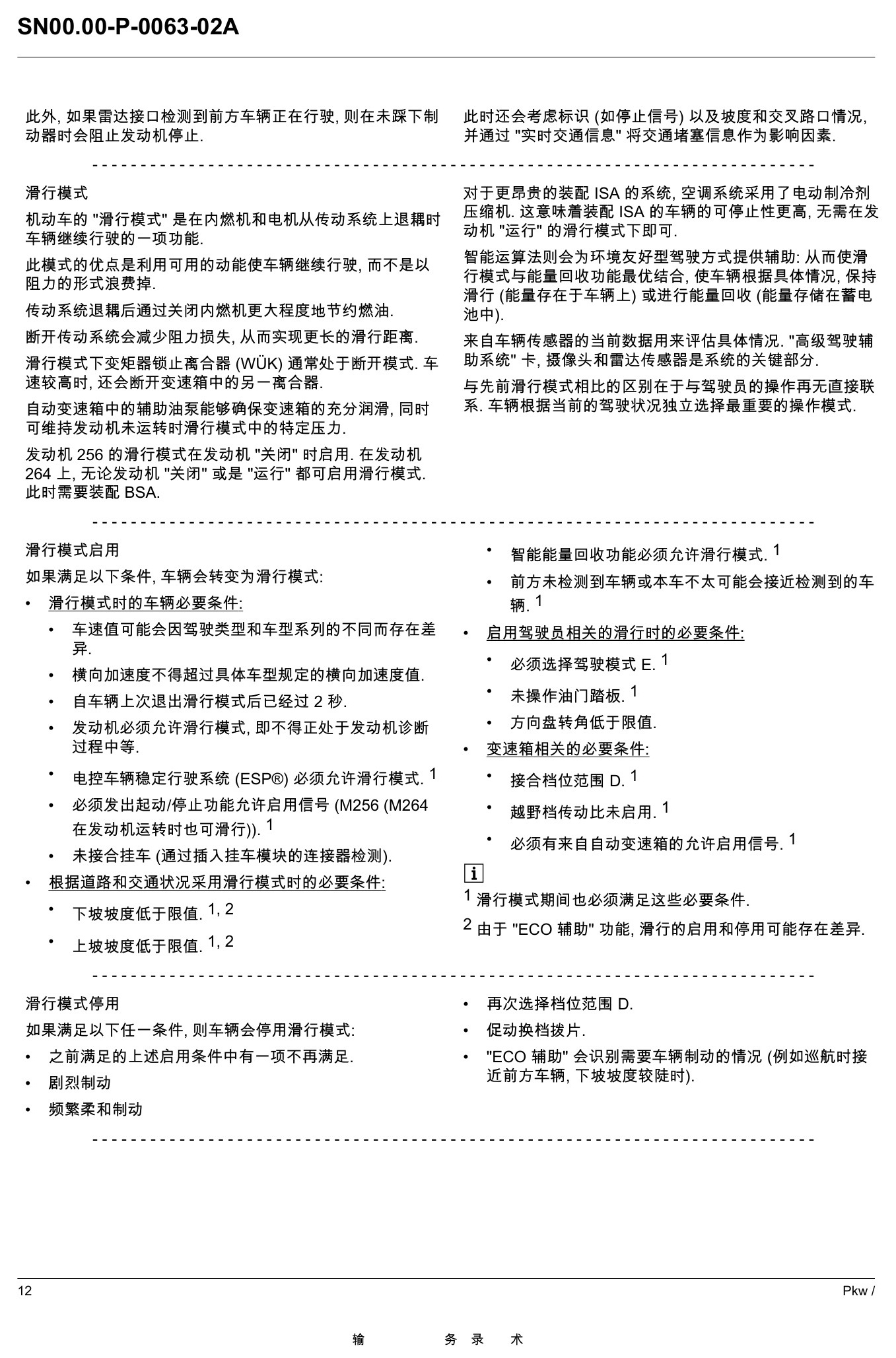

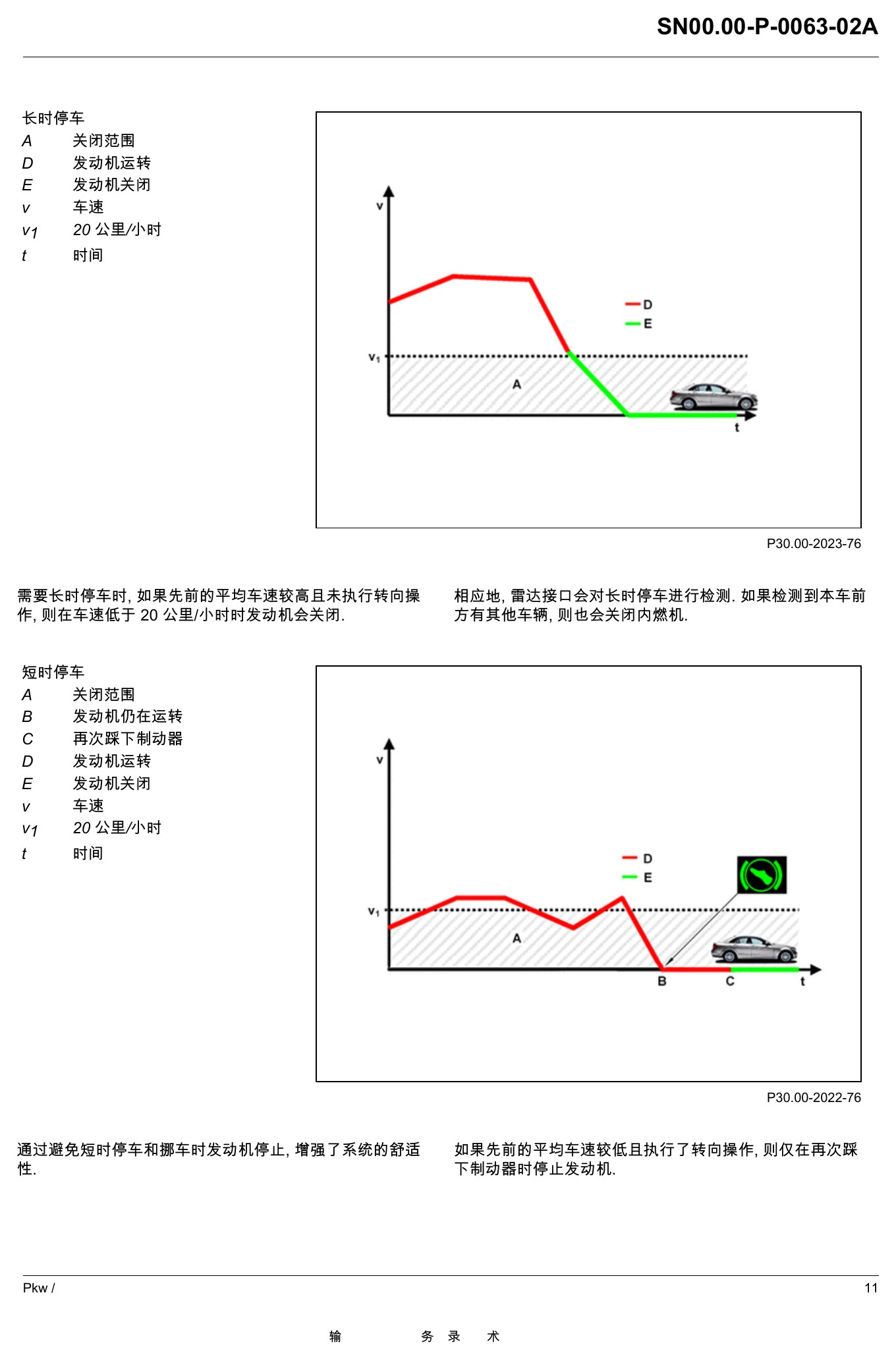

系统依据雷达、摄像头、地图、限速、交叉口和坡度判断滑行或回收。仪表以“松开油门”等提示引导驾驶员，在需要减速前先回收能量；发动机关闭滑行、超速回收和制动回收会按模式及电池状态切换。

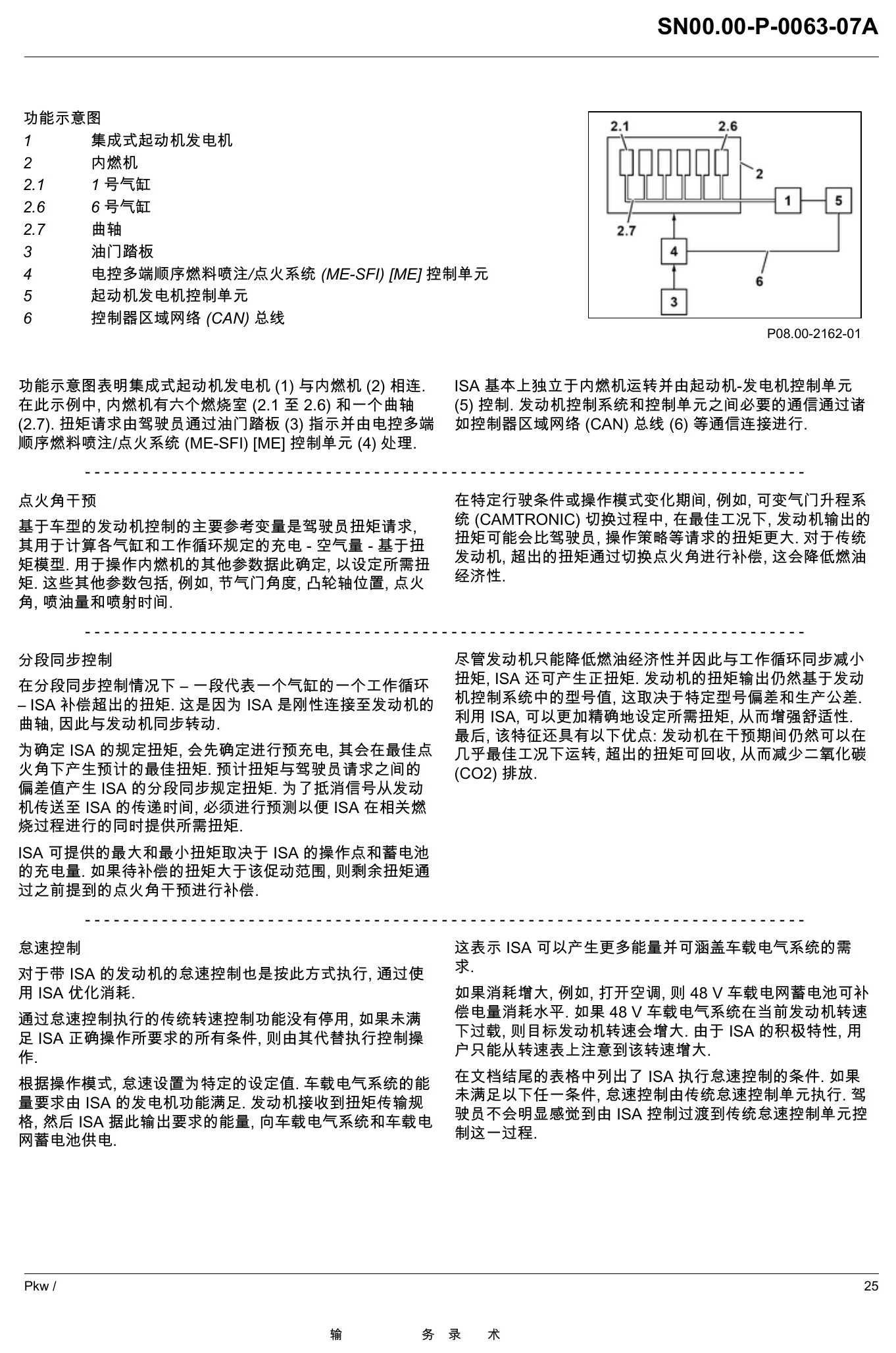

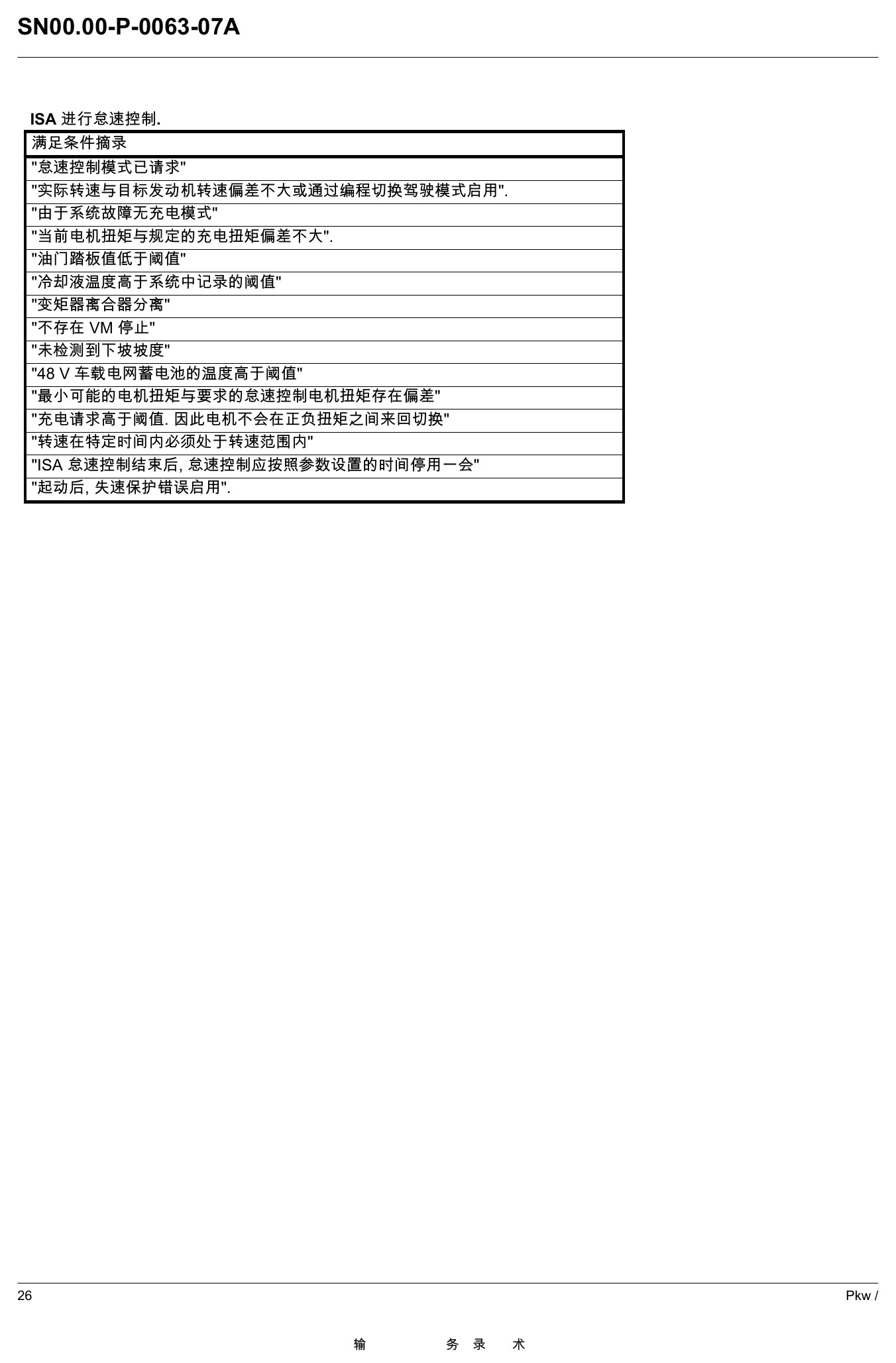

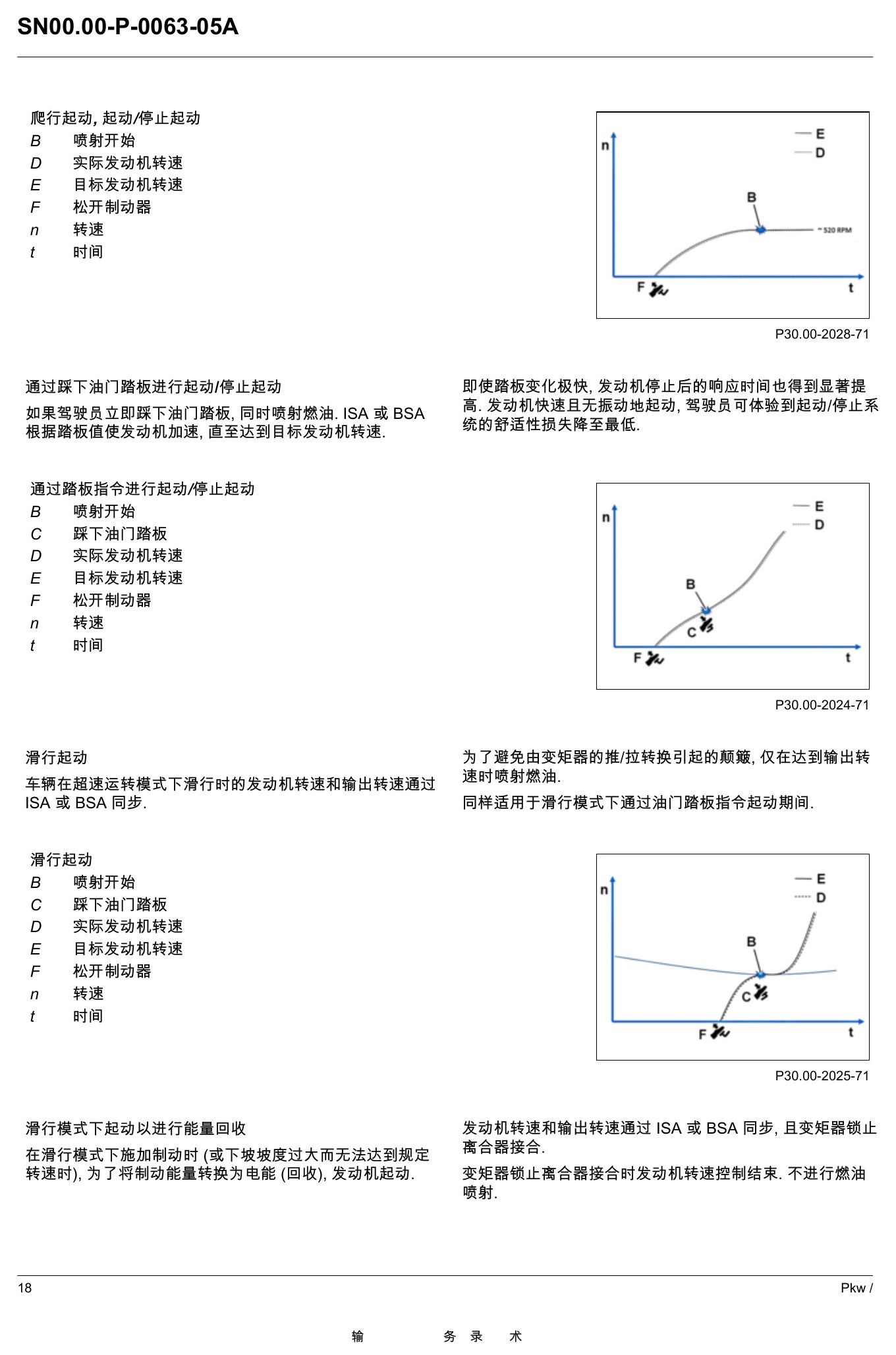

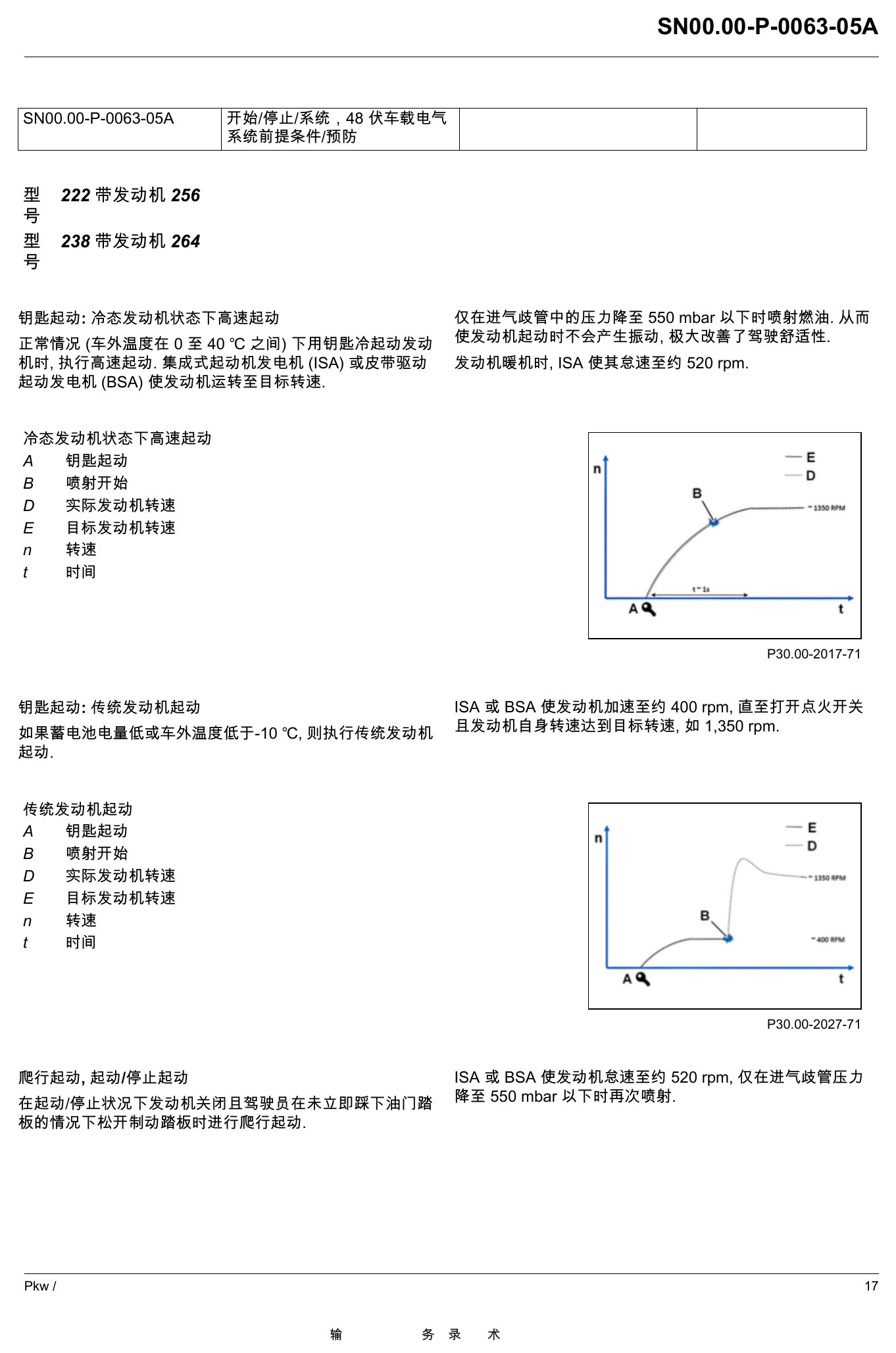

六、启停、高速起动与曲轴定位

48V起动机发电机可快速越过发动机共振转速，提升冷起动及自动启停舒适性。ISA还能把曲轴停在有利于下次起动的位置，并在发动机停机和重启时补偿压缩扭矩；可用性受温度、电量和运行条件限制。

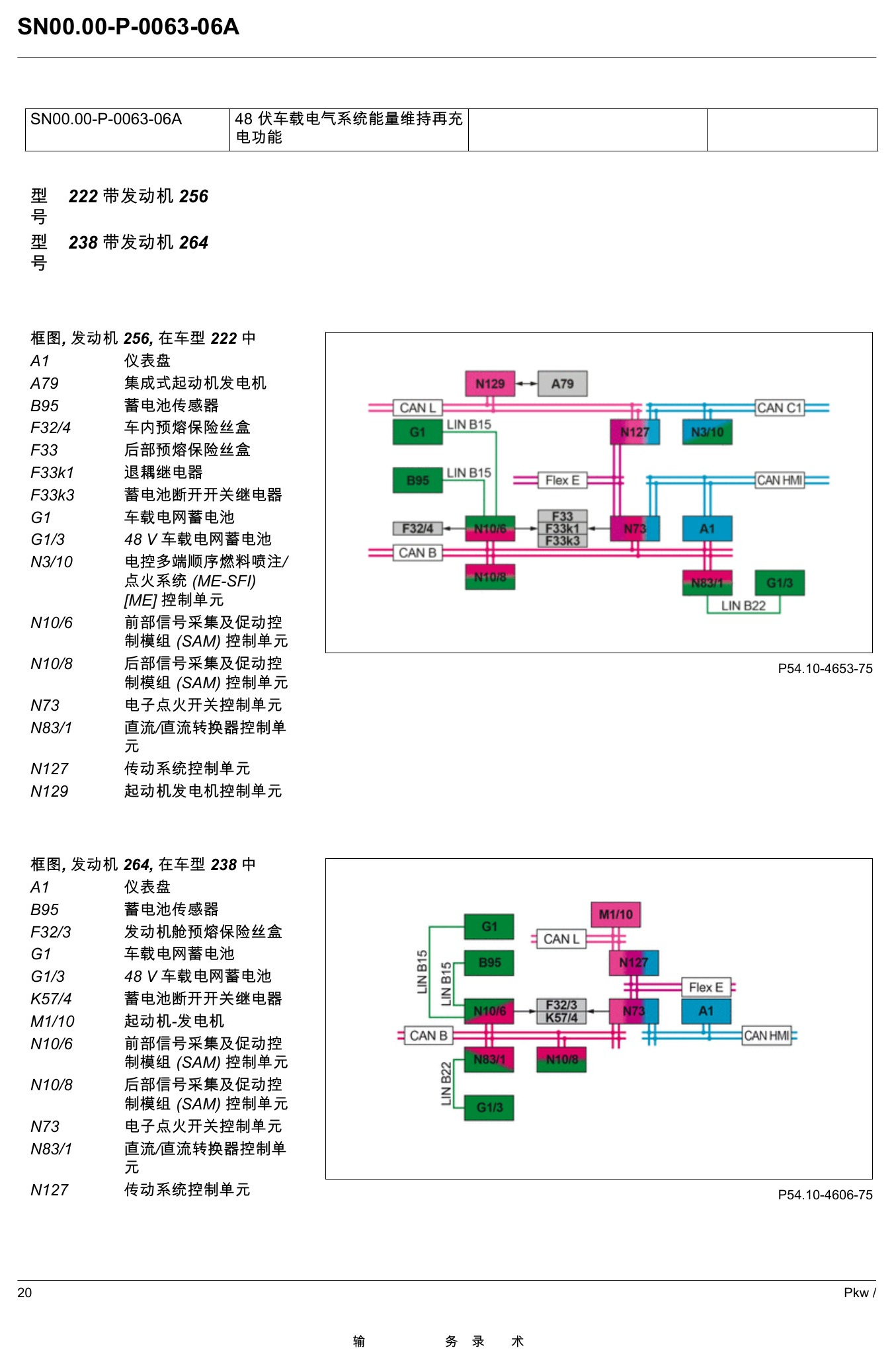

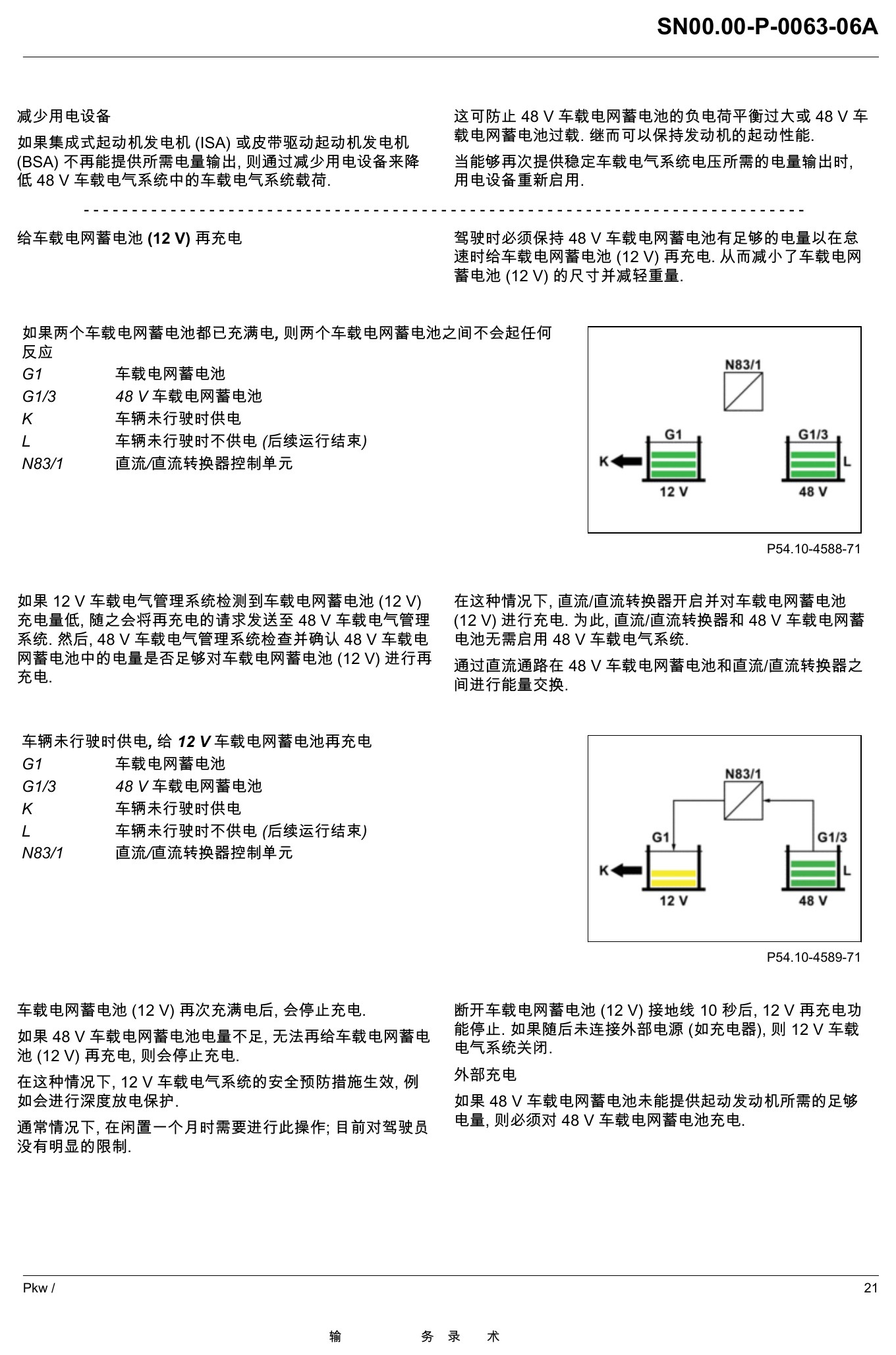

七、能量维持、降功率与再充电

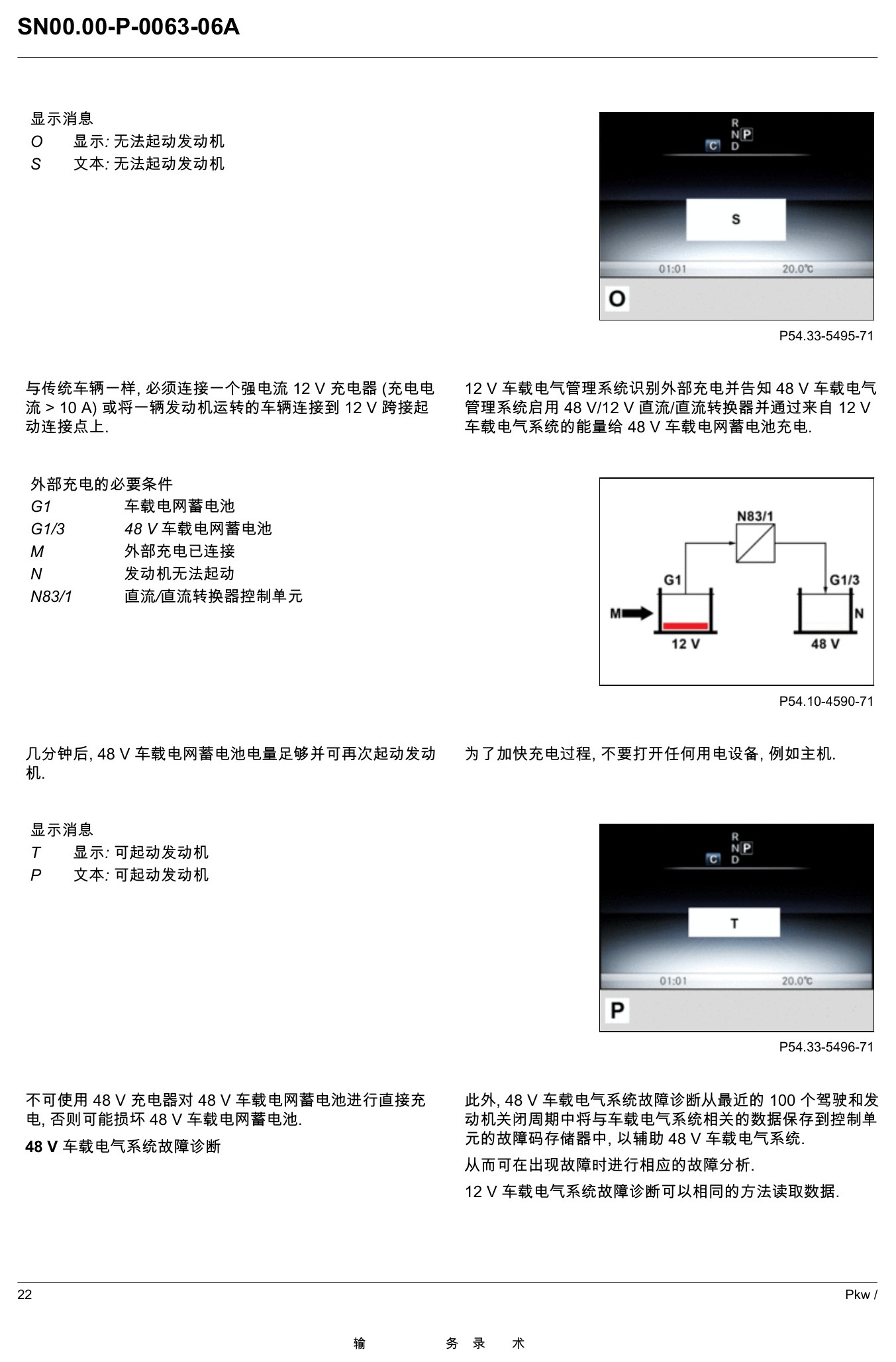

能量管理持续计算48V电池可用功率。当电量、温度或部件能力不足时，会限制电动助力和48V用电器，优先保持再次起动能力。双向DC/DC允许通过12V充电器或供电车辆间接恢复48V电量，但必须遵守厂家连接流程。

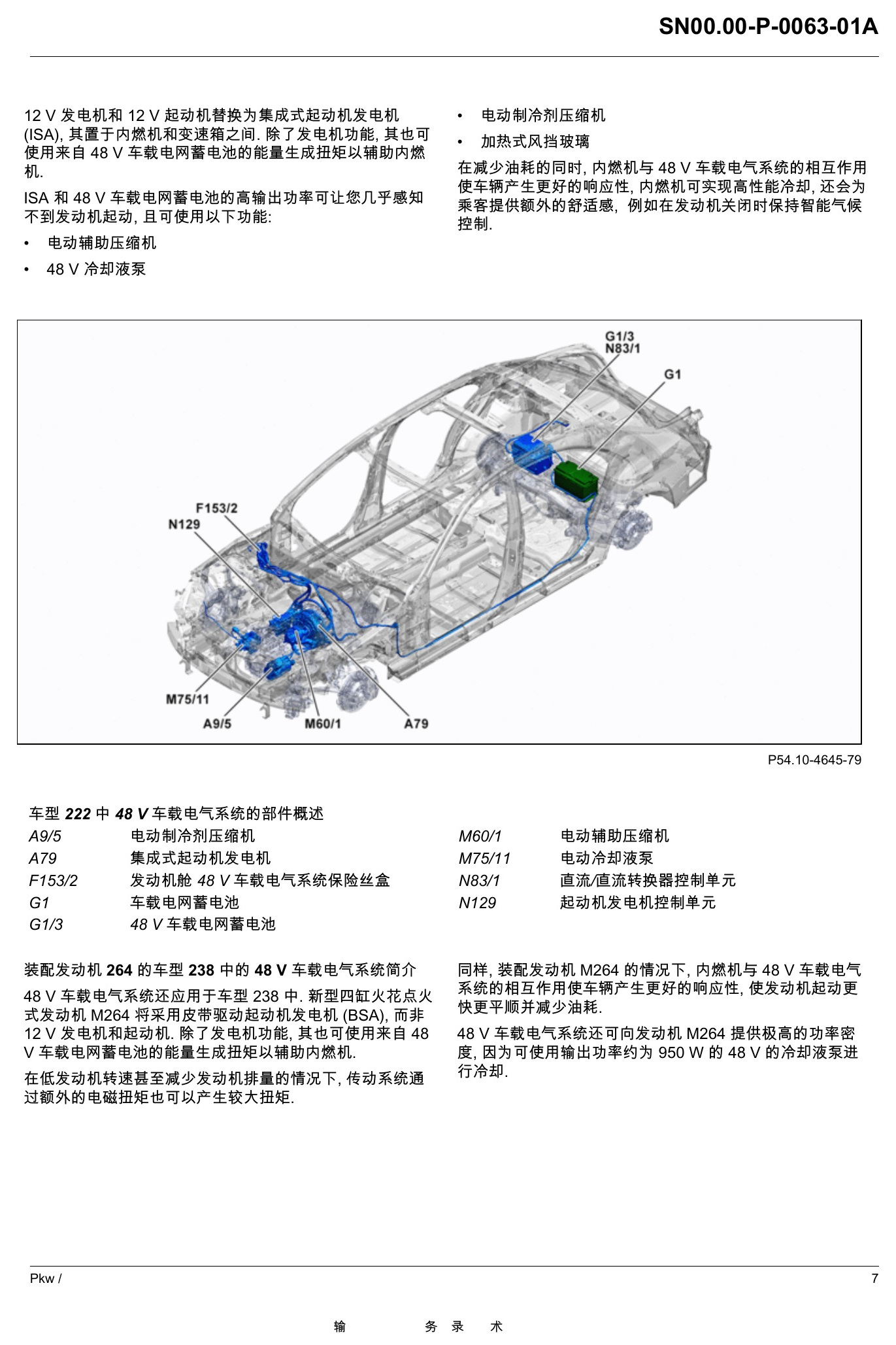

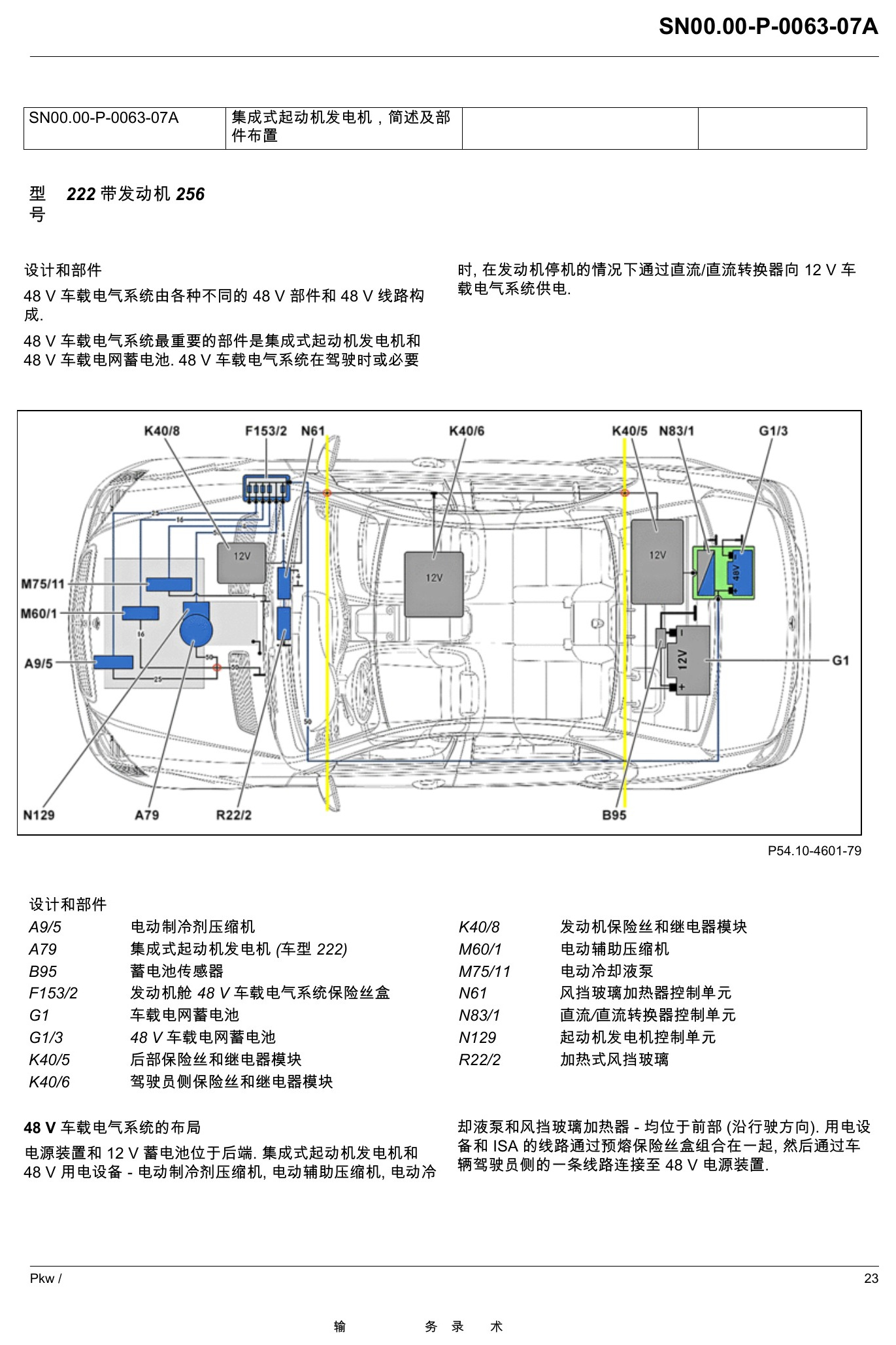

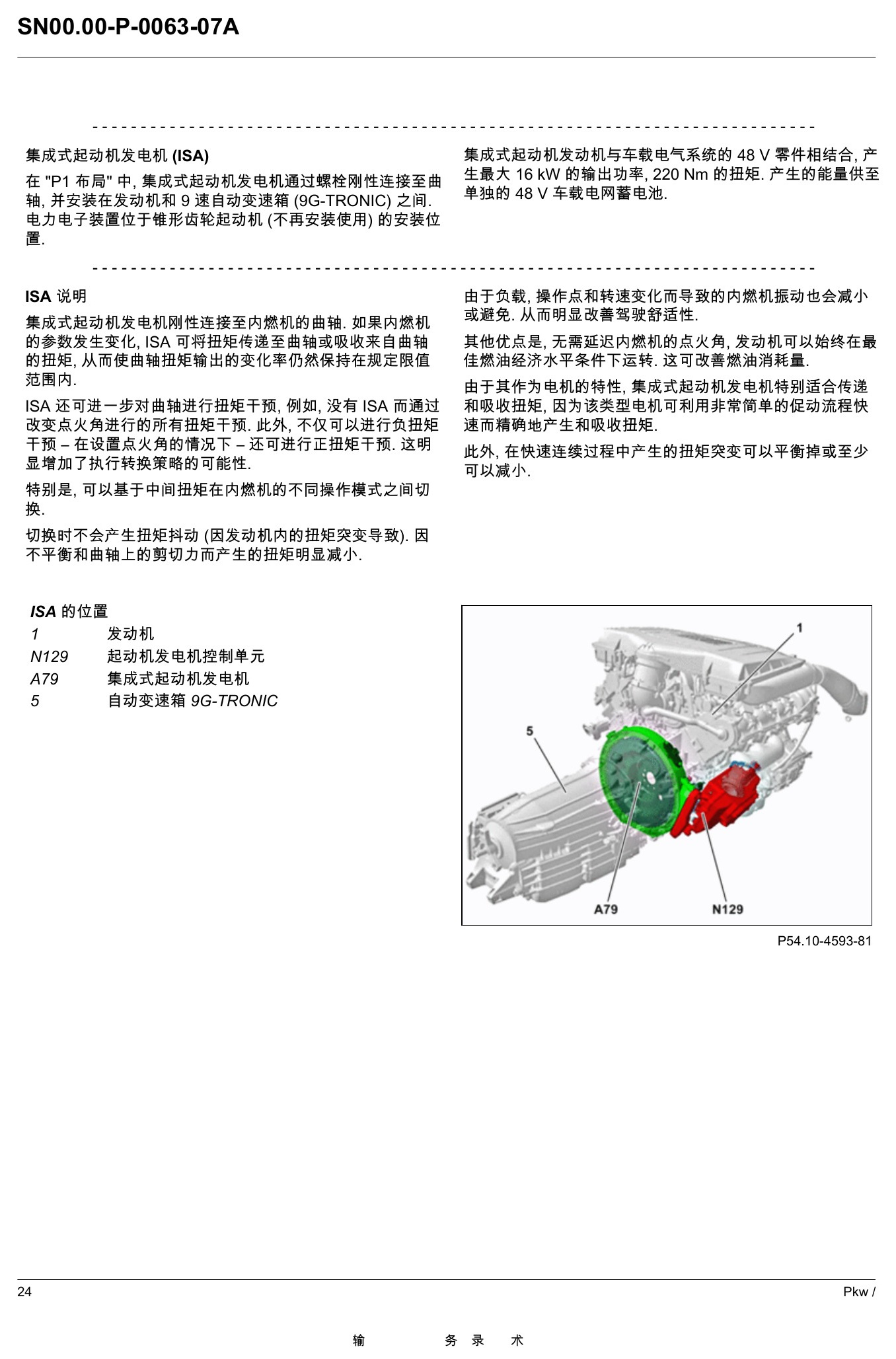

八、M256 ISA系统布置

W222 M256的48V部件包含ISA、起动机发电机控制单元、48V电池、DC/DC、发动机舱保险丝盒、电动辅助压缩机、电动制冷剂压缩机、电动冷却泵和可加热风挡。诊断必须结合车辆位置图与保险分配。

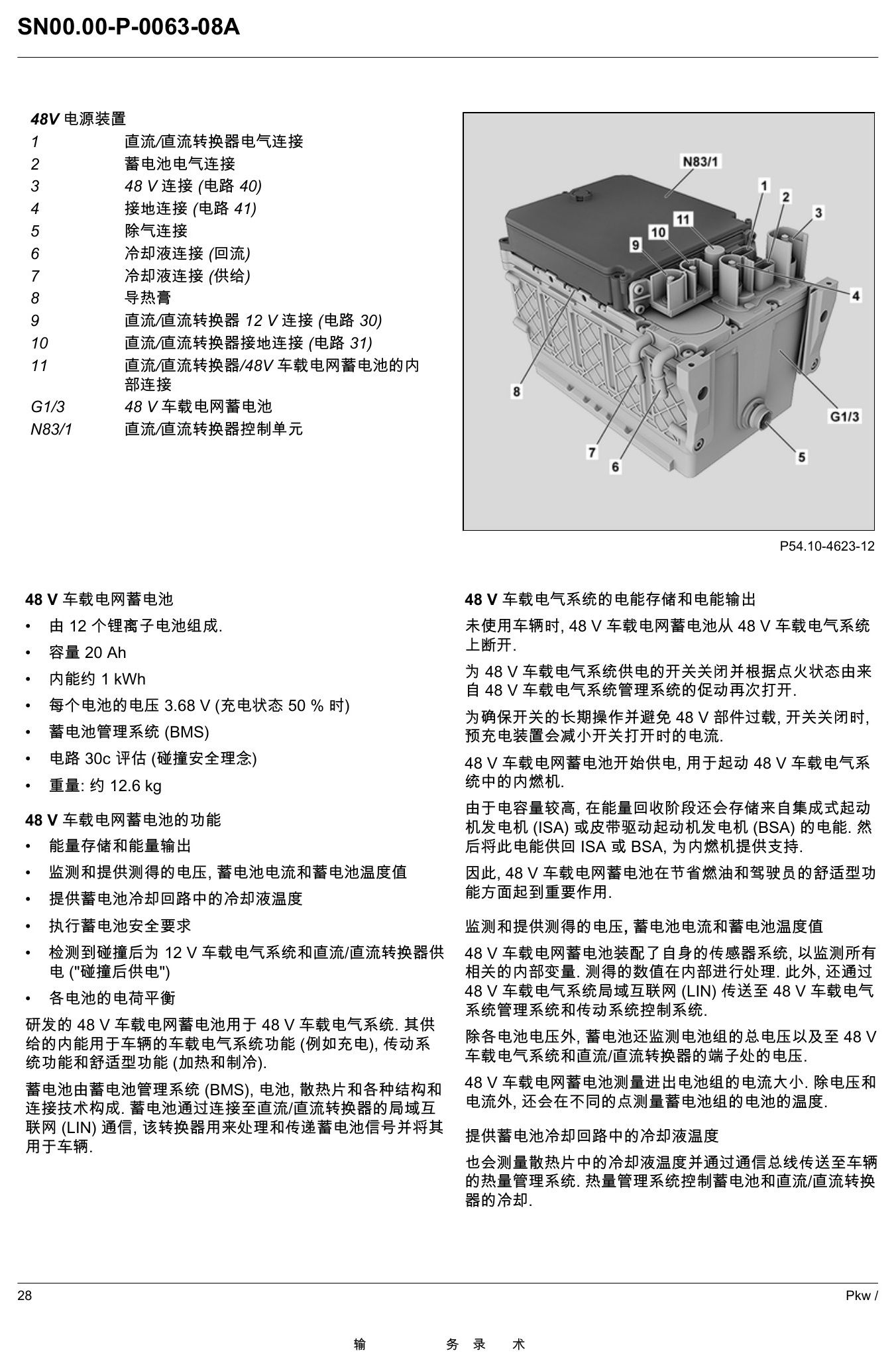

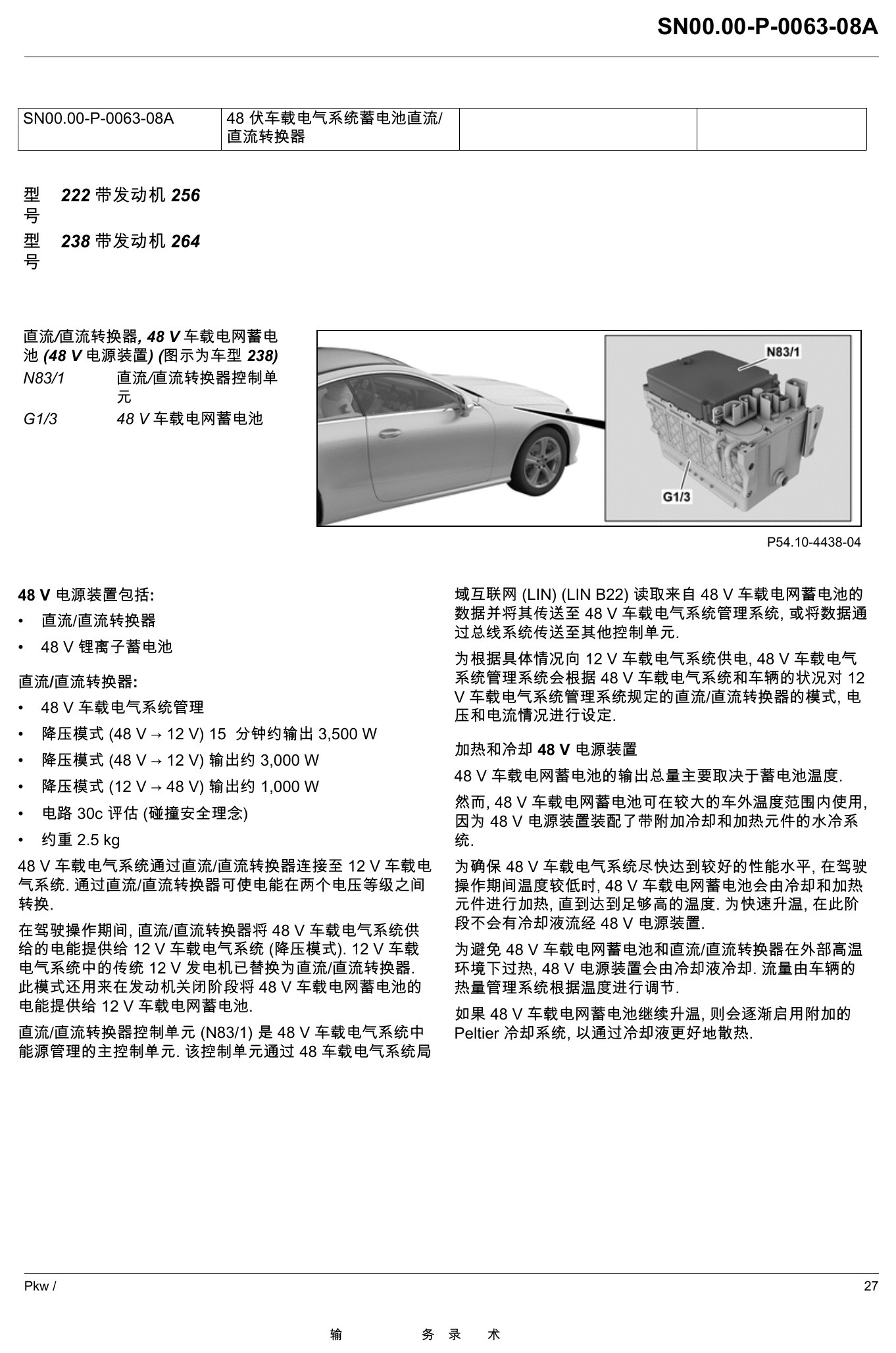

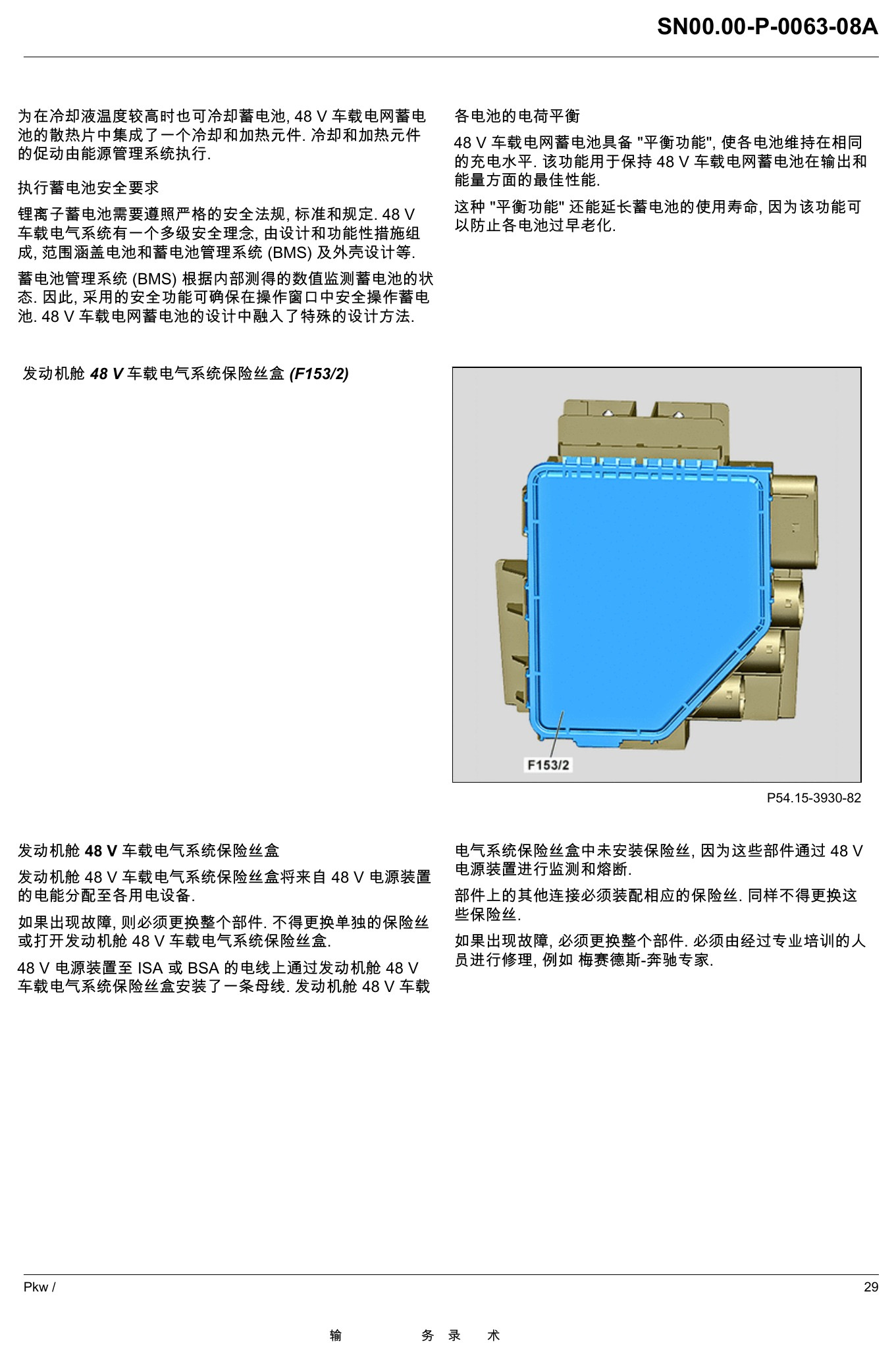

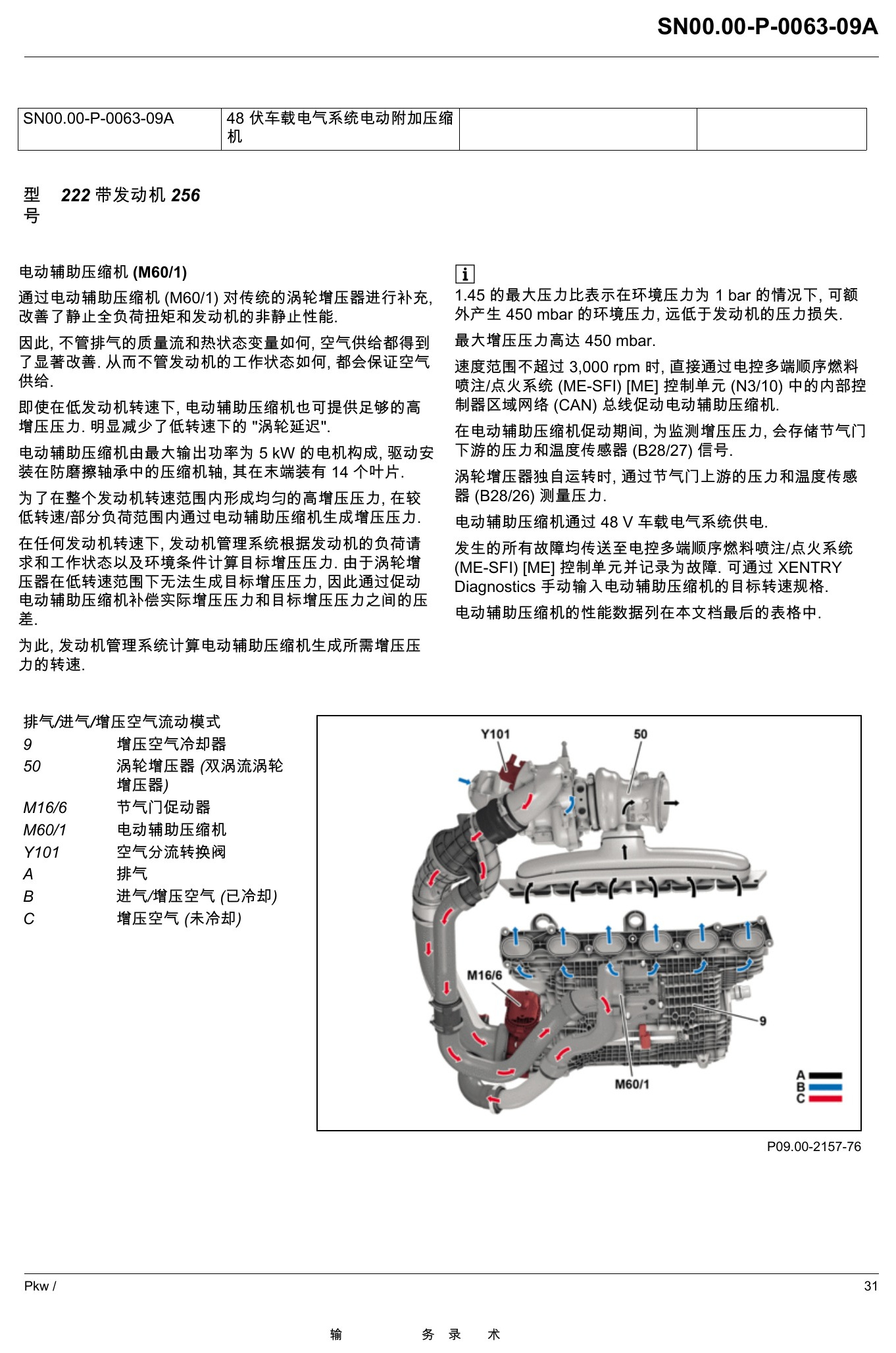

九、48V电池、DC/DC与电动辅助压缩机

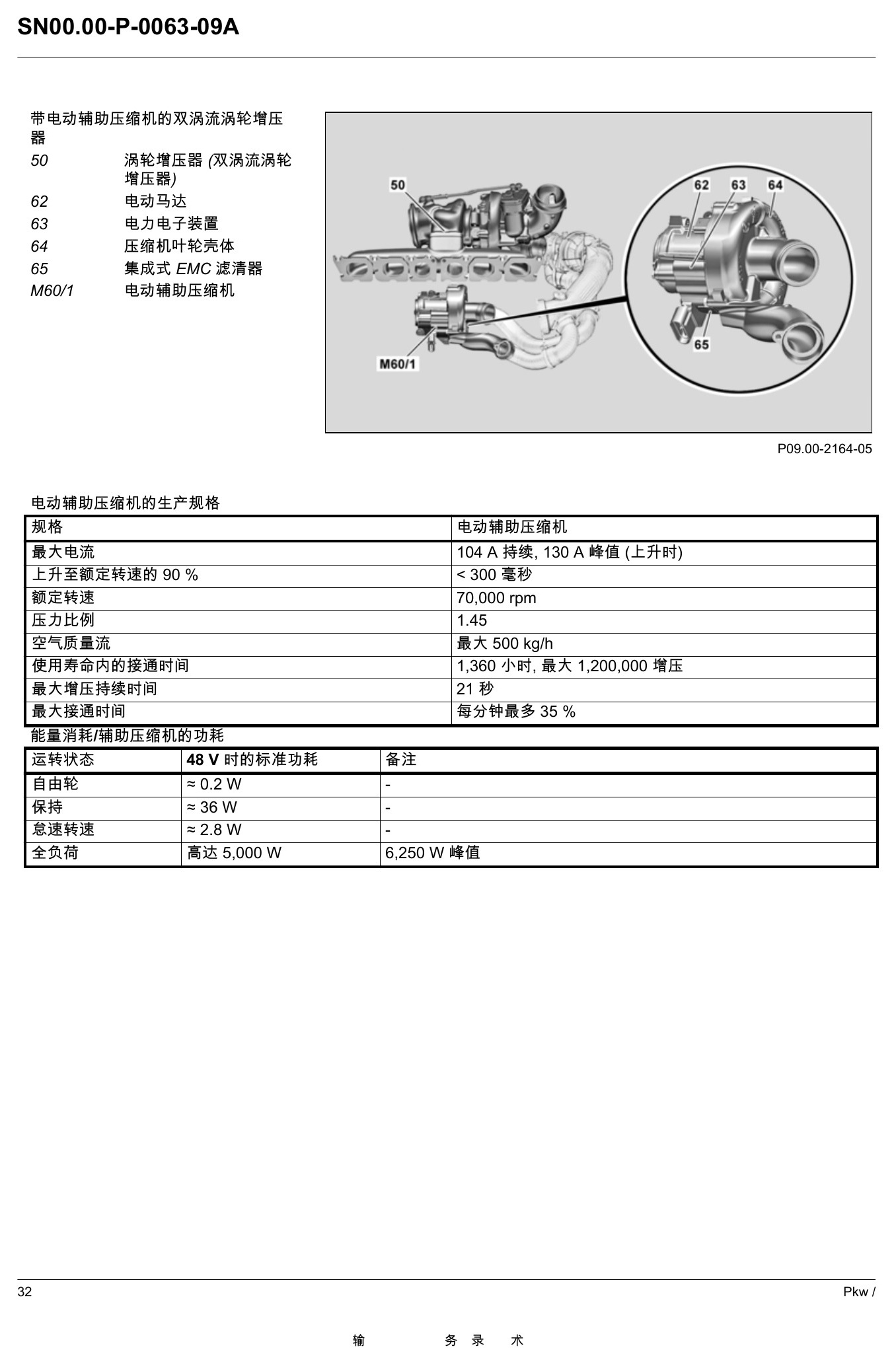

48V锂离子电池通过管理系统监控电芯、电流和温度，DC/DC负责跨电压网络传能。M256电动辅助压缩机在低转速迅速建立增压，但其工作受电池功率、发动机状态、挡位、温度和驾驶模式共同约束。

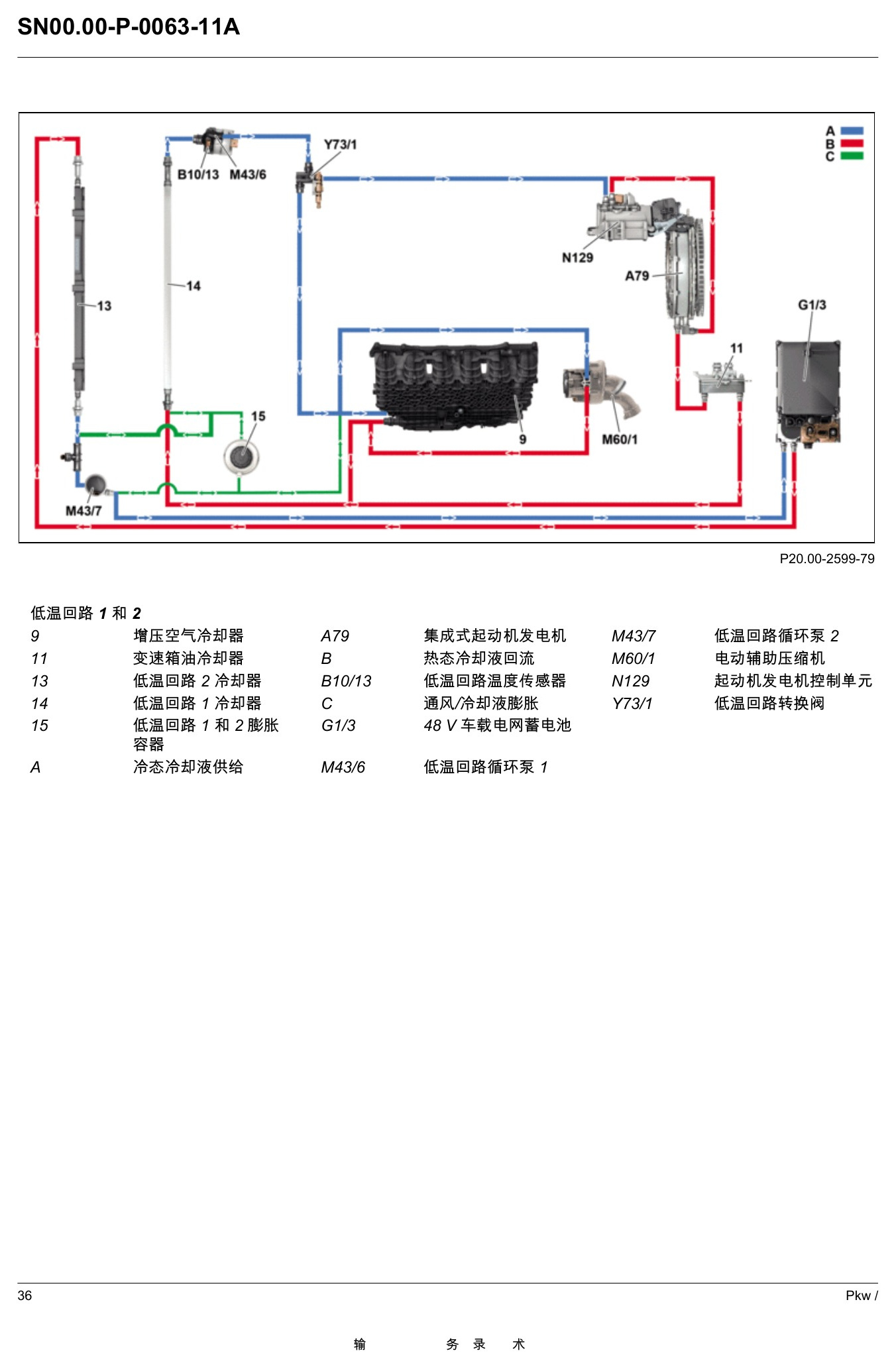

十、电动空调与M256冷却液泵

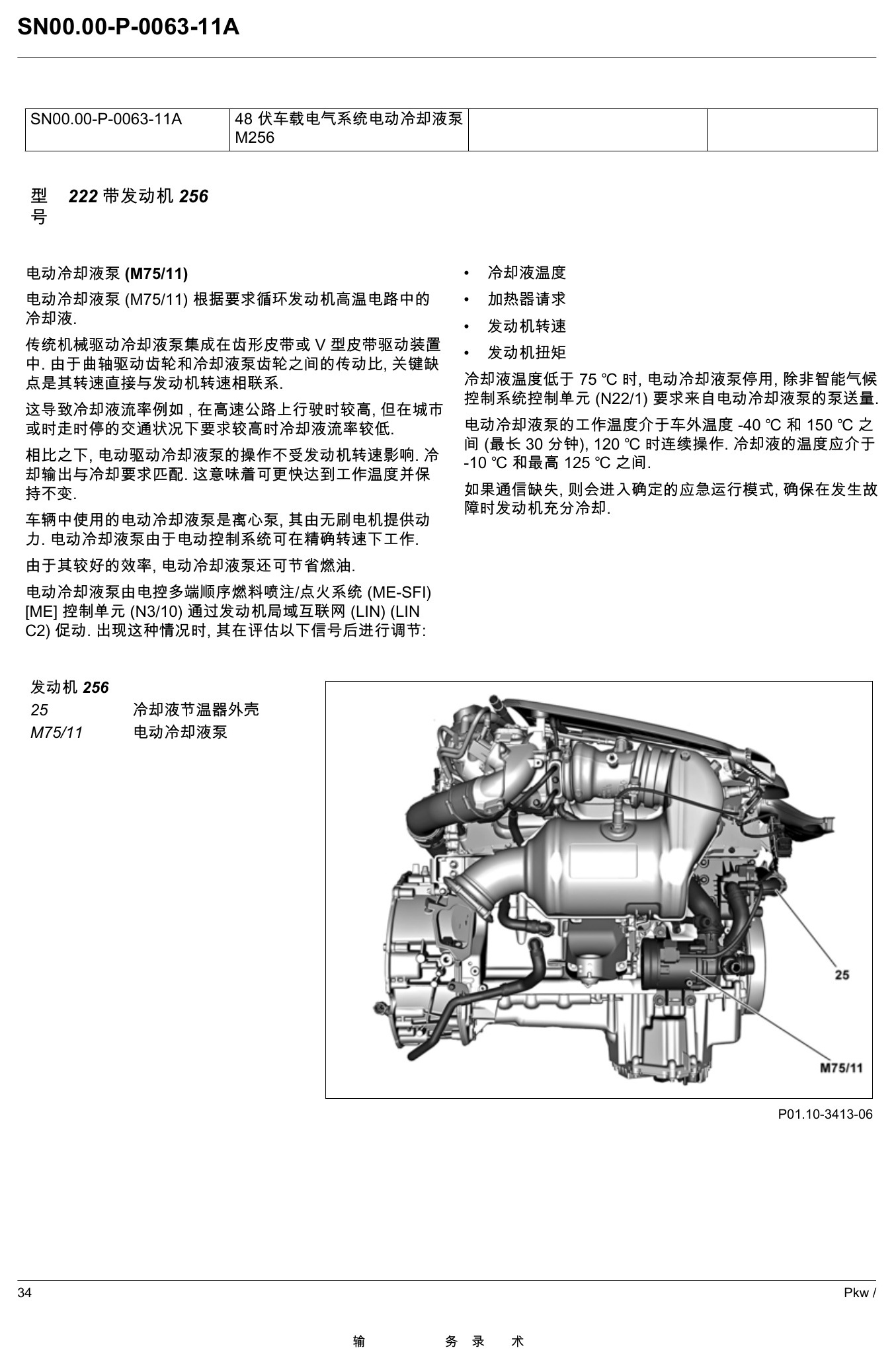

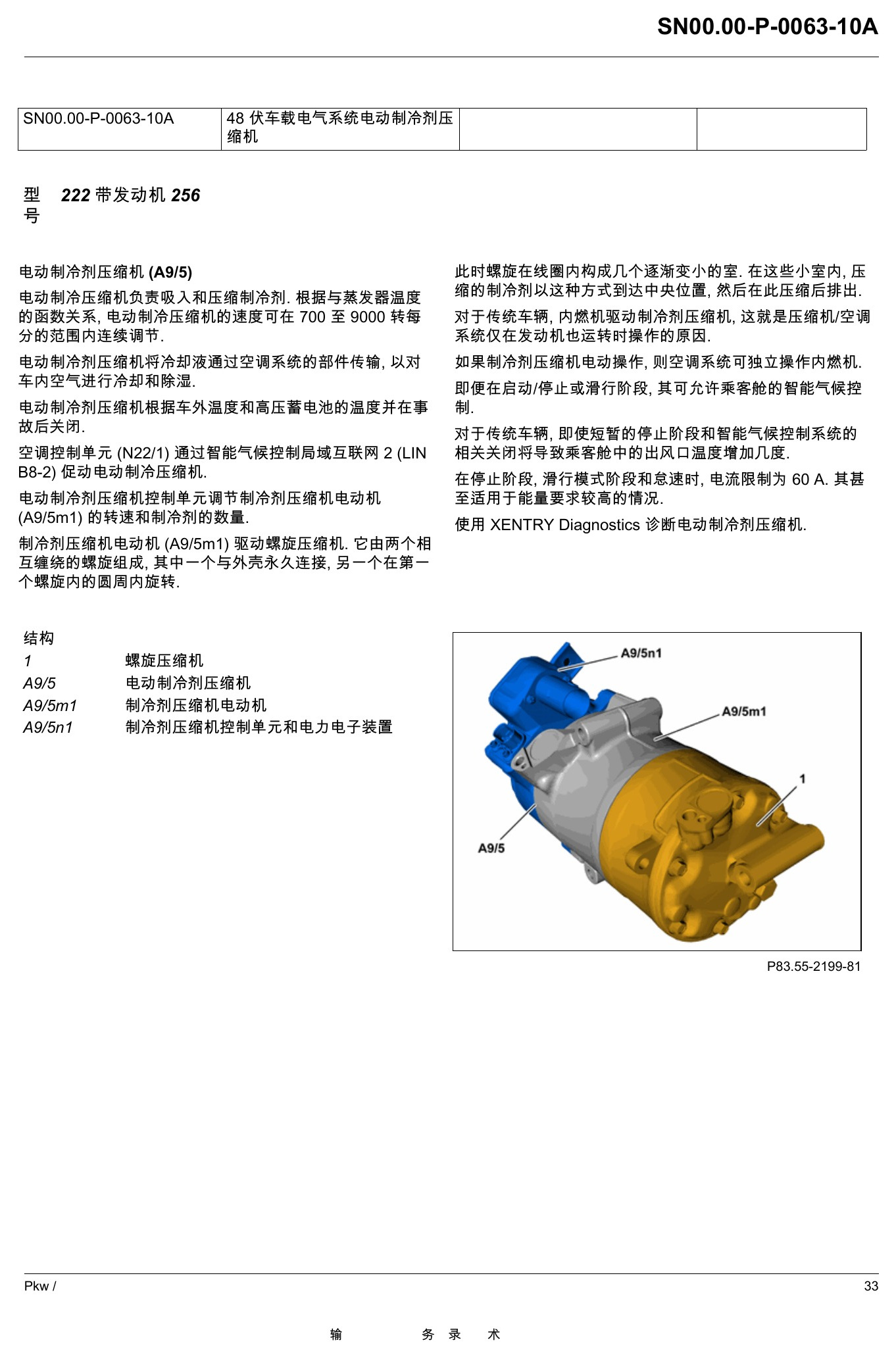

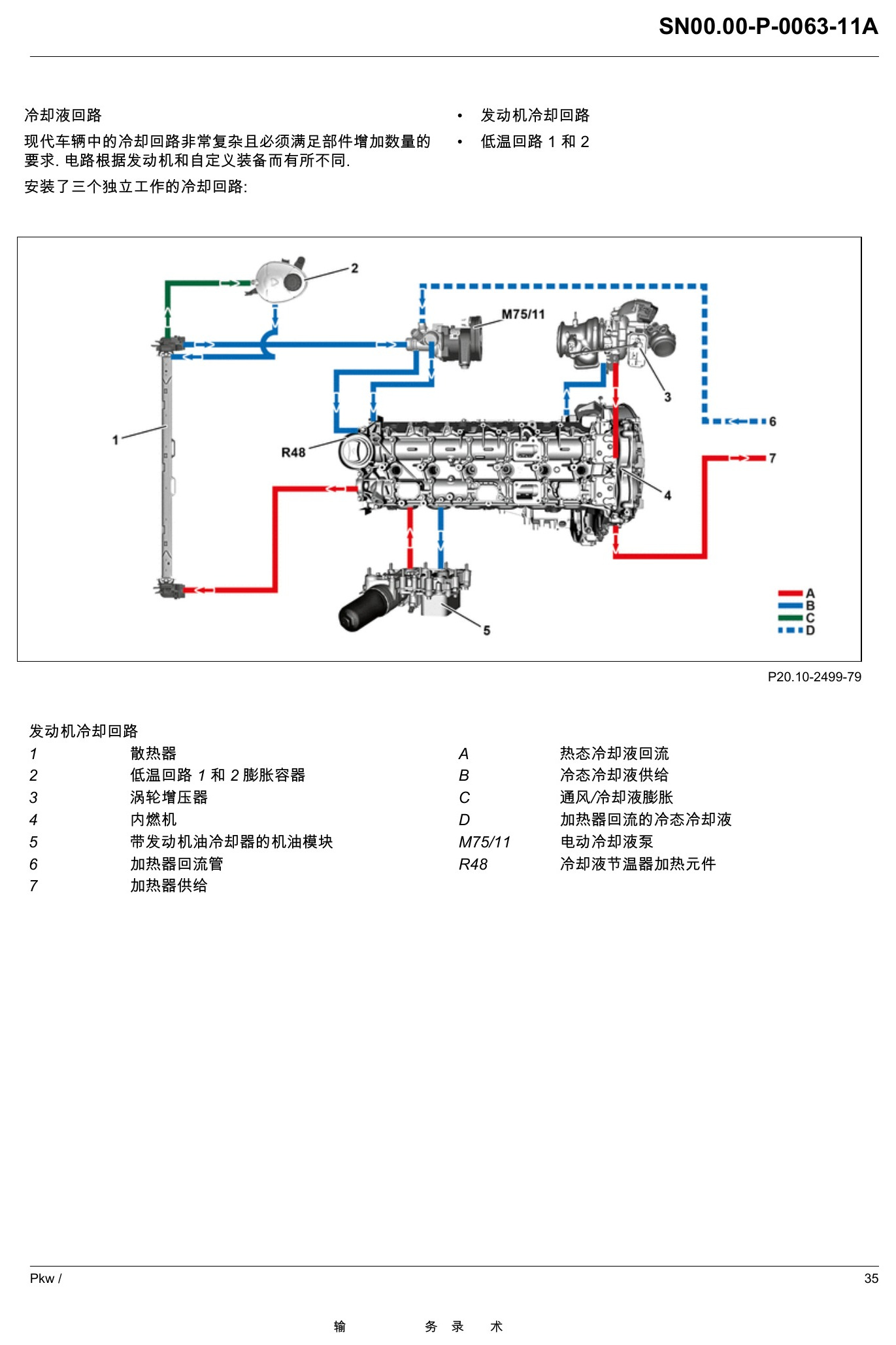

M256取消传统皮带附件后，电动制冷剂压缩机可在发动机停机时维持空调。48V电动冷却液泵输出高于传统12V方案，并配合高温、低温回路对发动机、增压空气、ISA电力电子、变速箱热交换器等进行热管理。

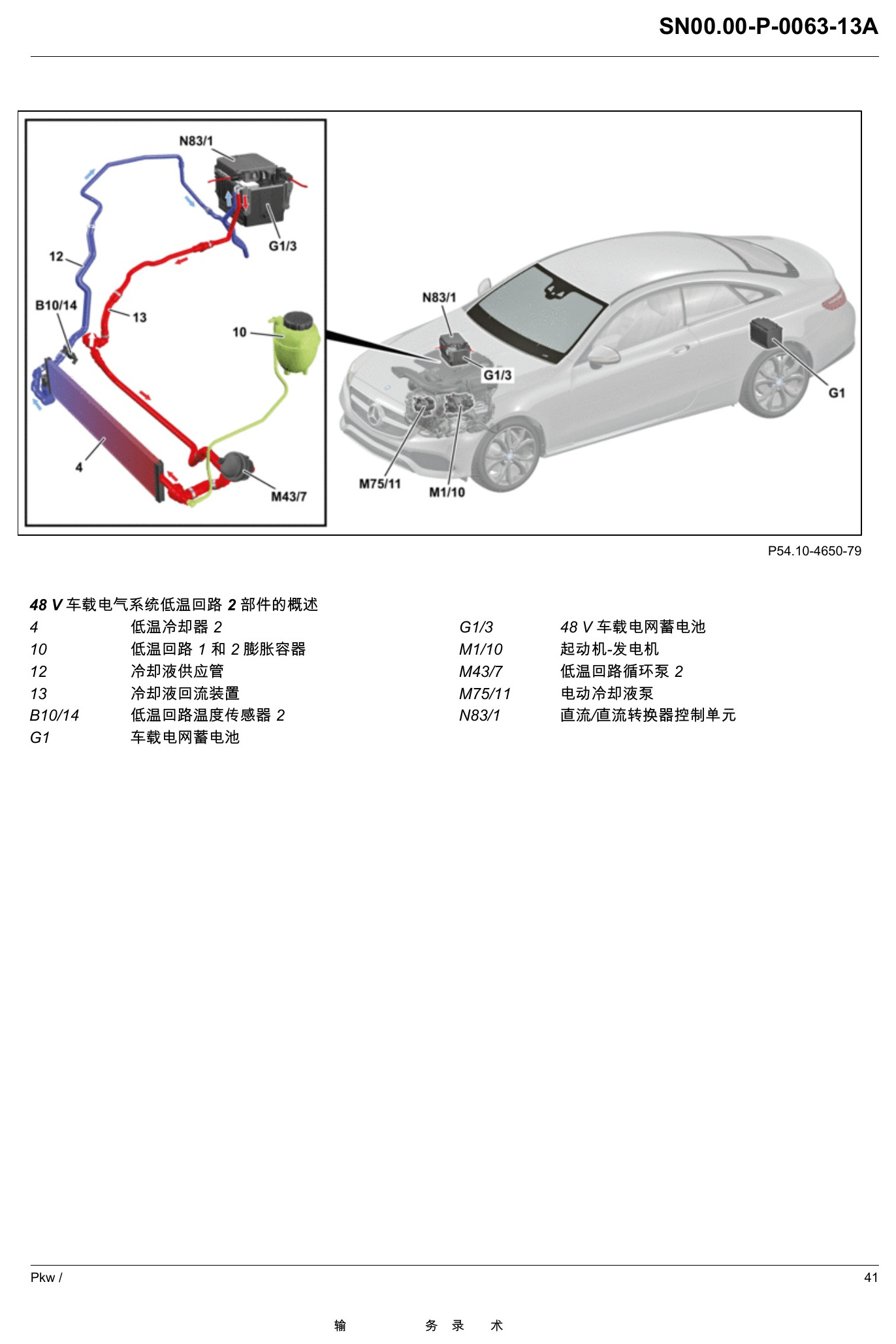

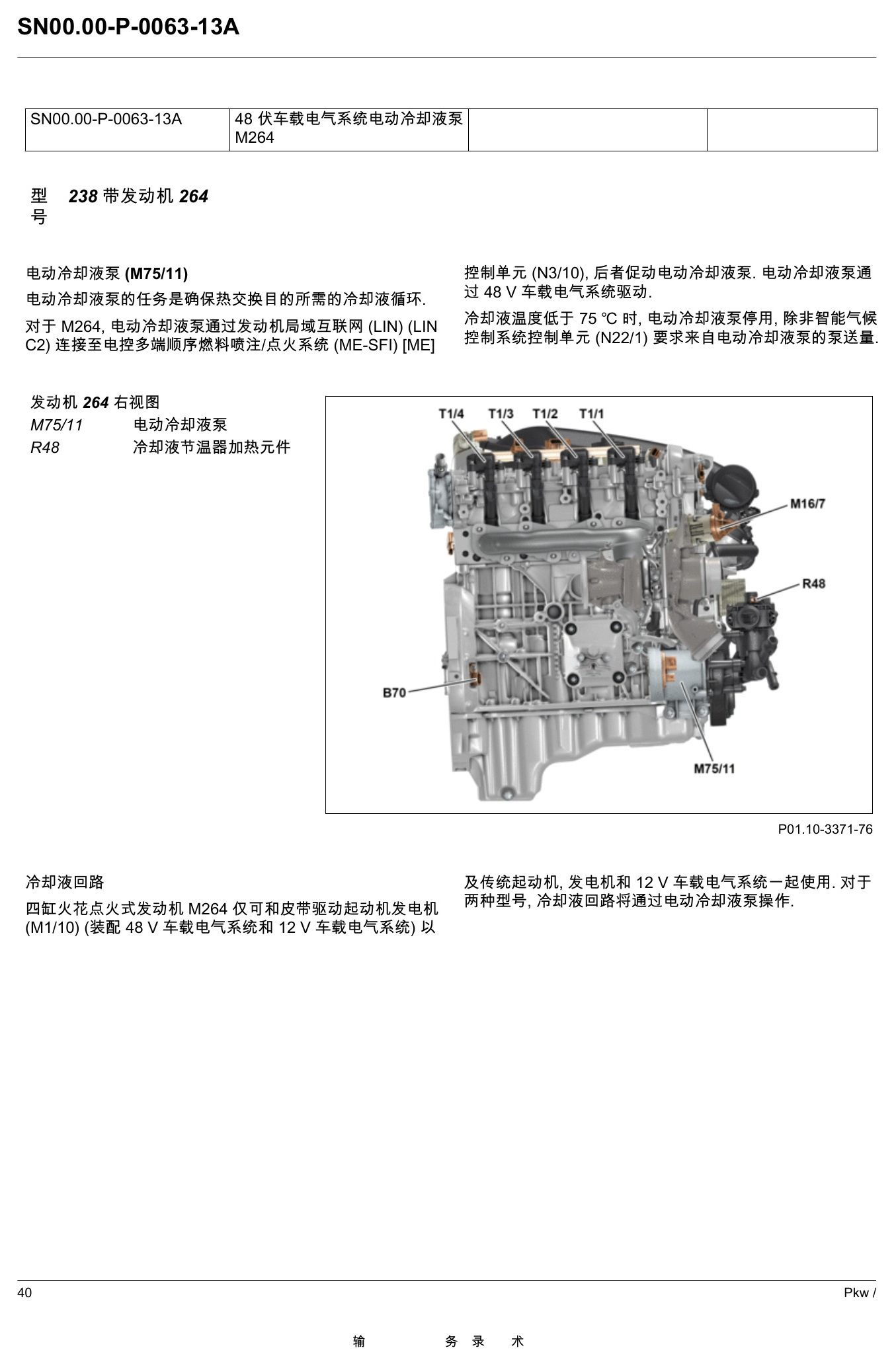

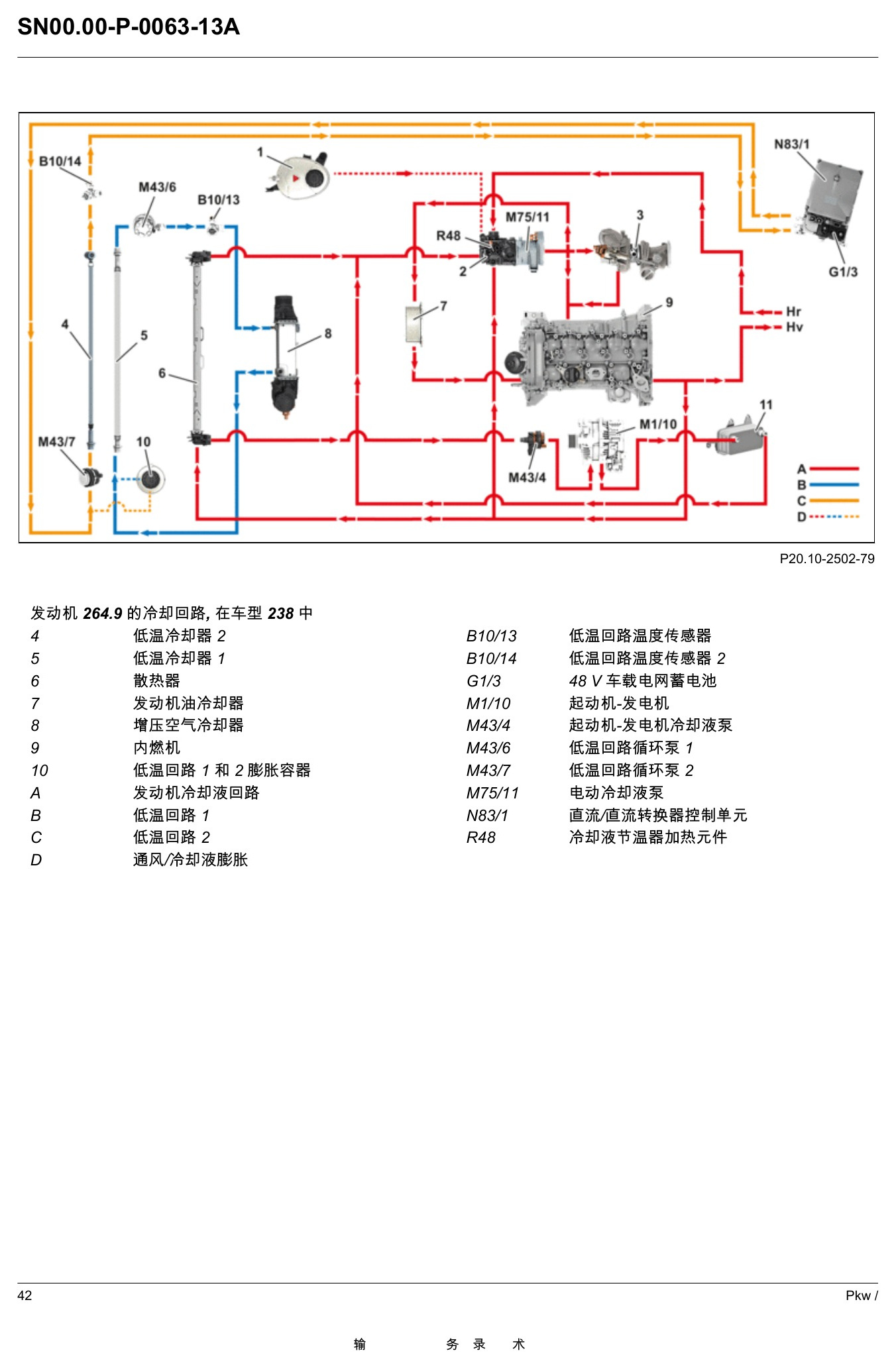

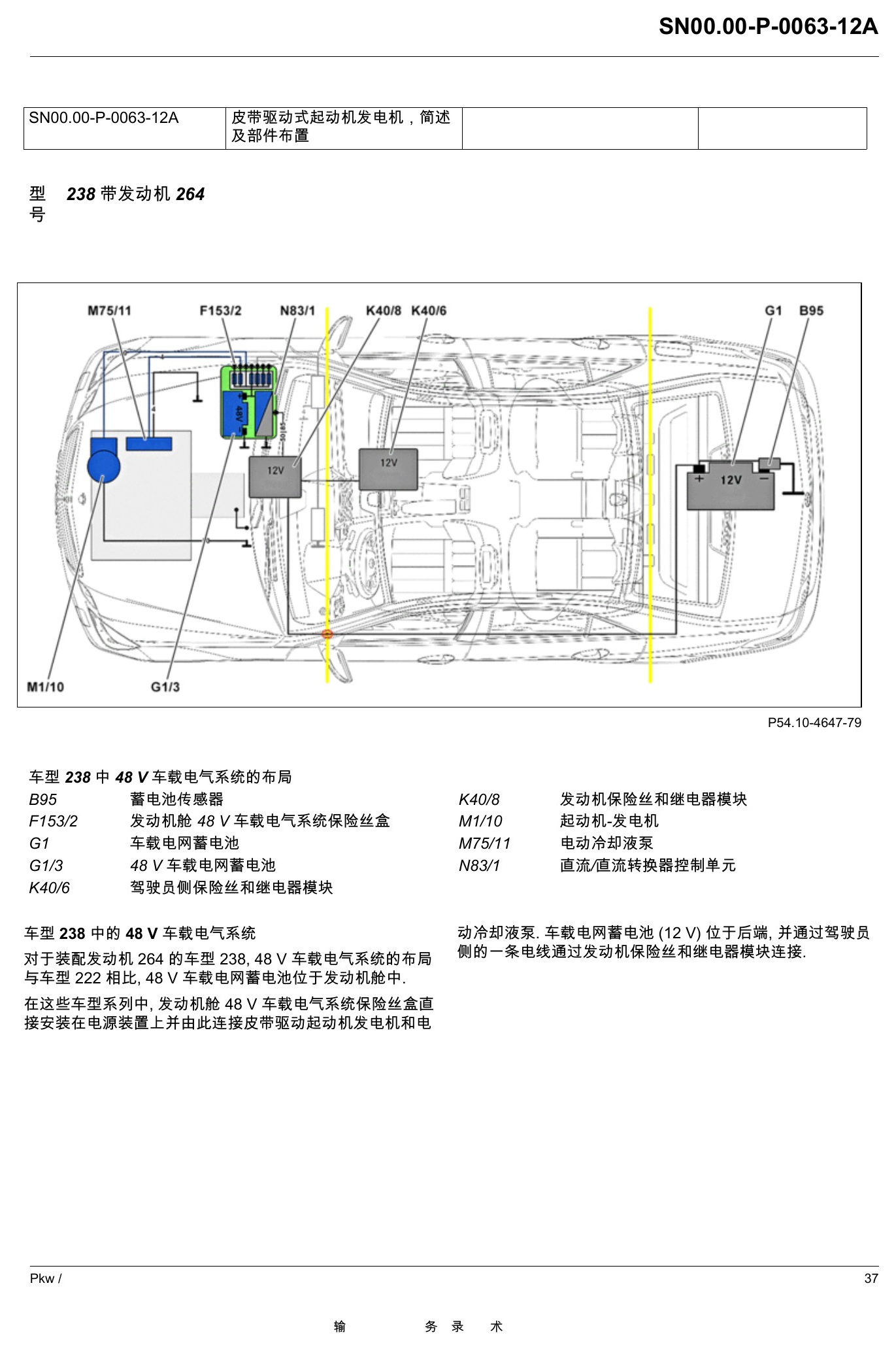

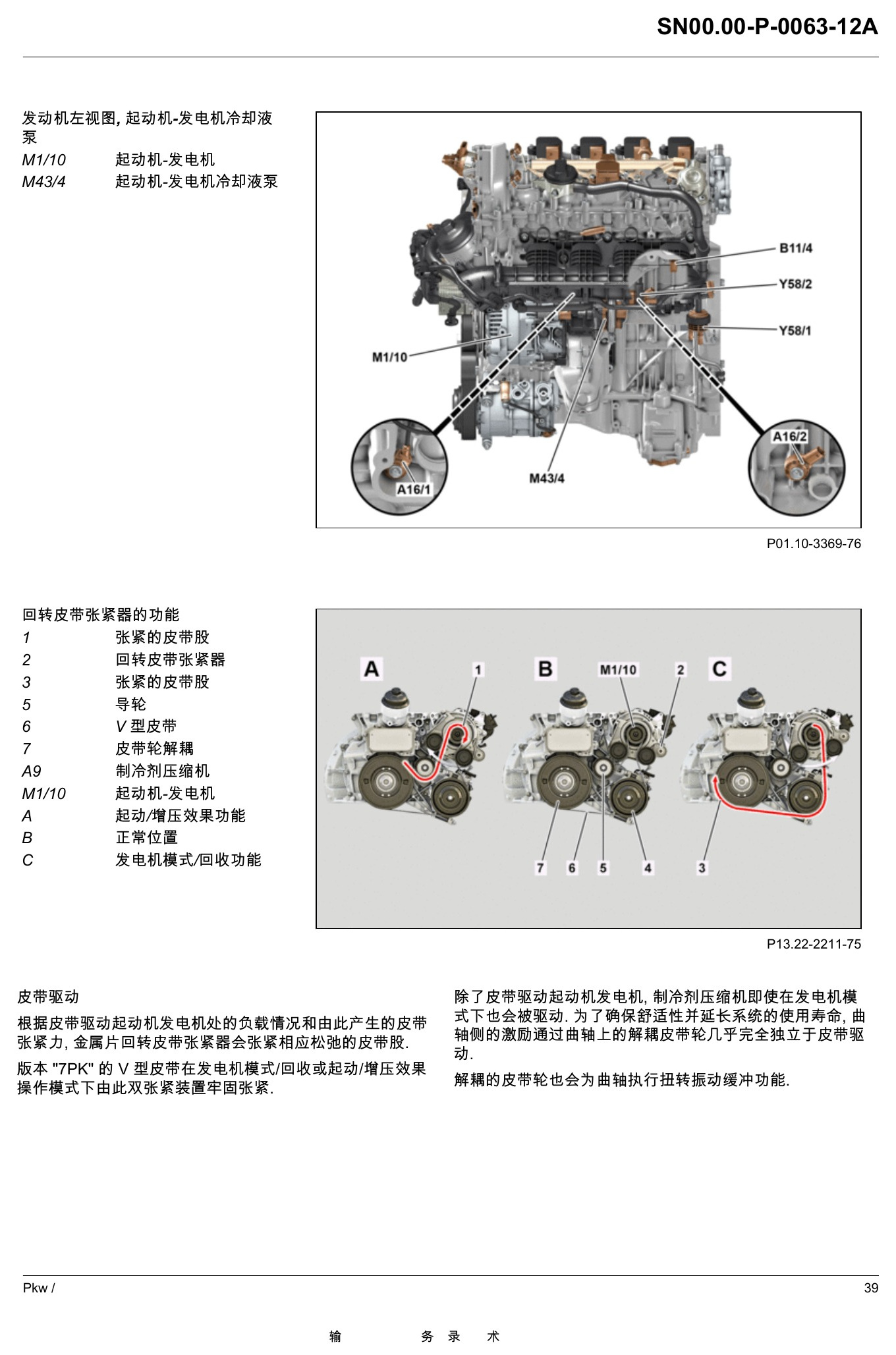

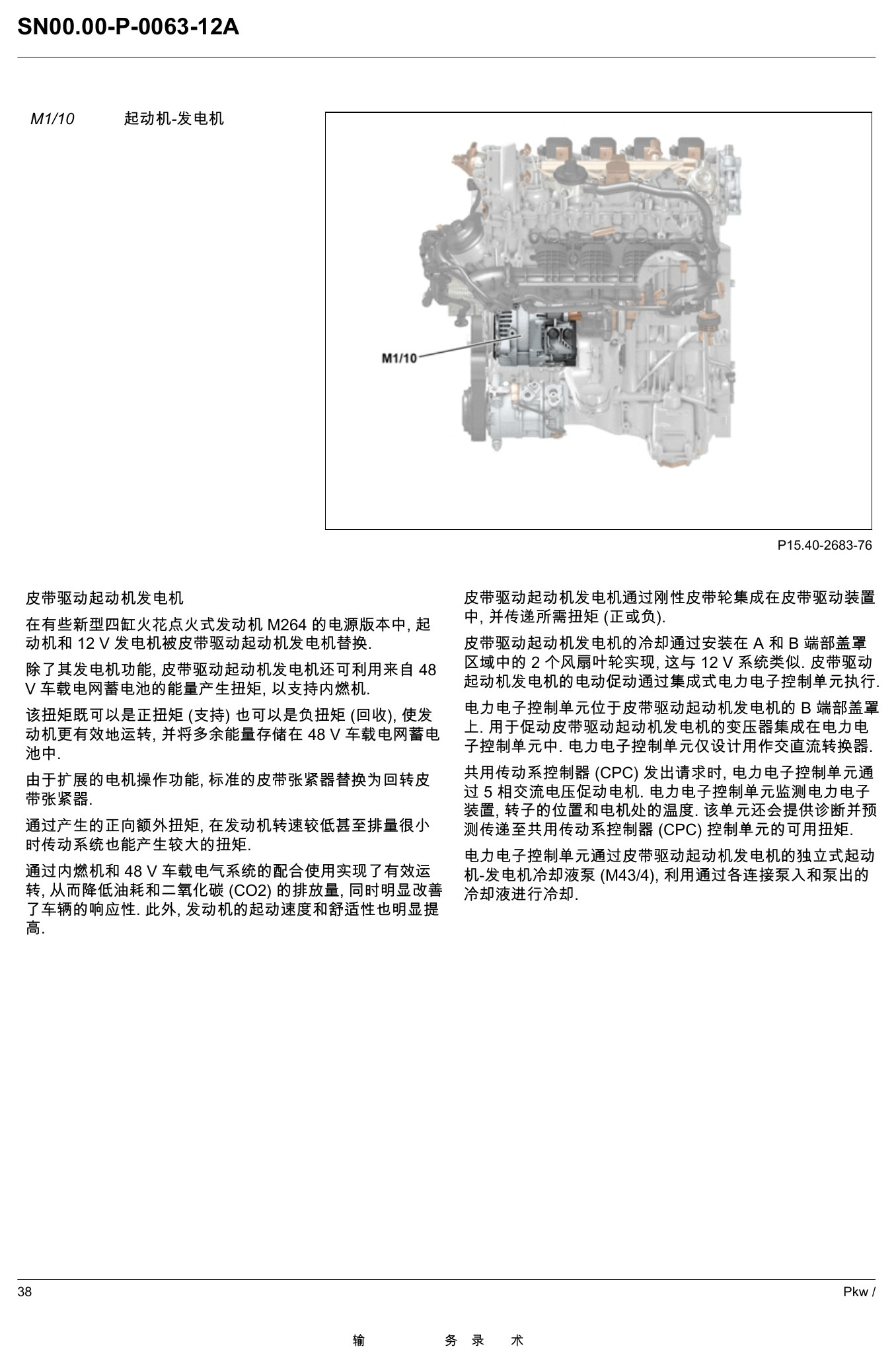

十一、M264 BSA与48V冷却泵

M264的BSA位于皮带端，线路与机械传动不同于ISA。其48V冷却泵约950 W，用于支持更高功率密度；检查BSA故障时需同时考虑皮带、张紧器、机械阻力、控制器、48V供电及冷却条件。

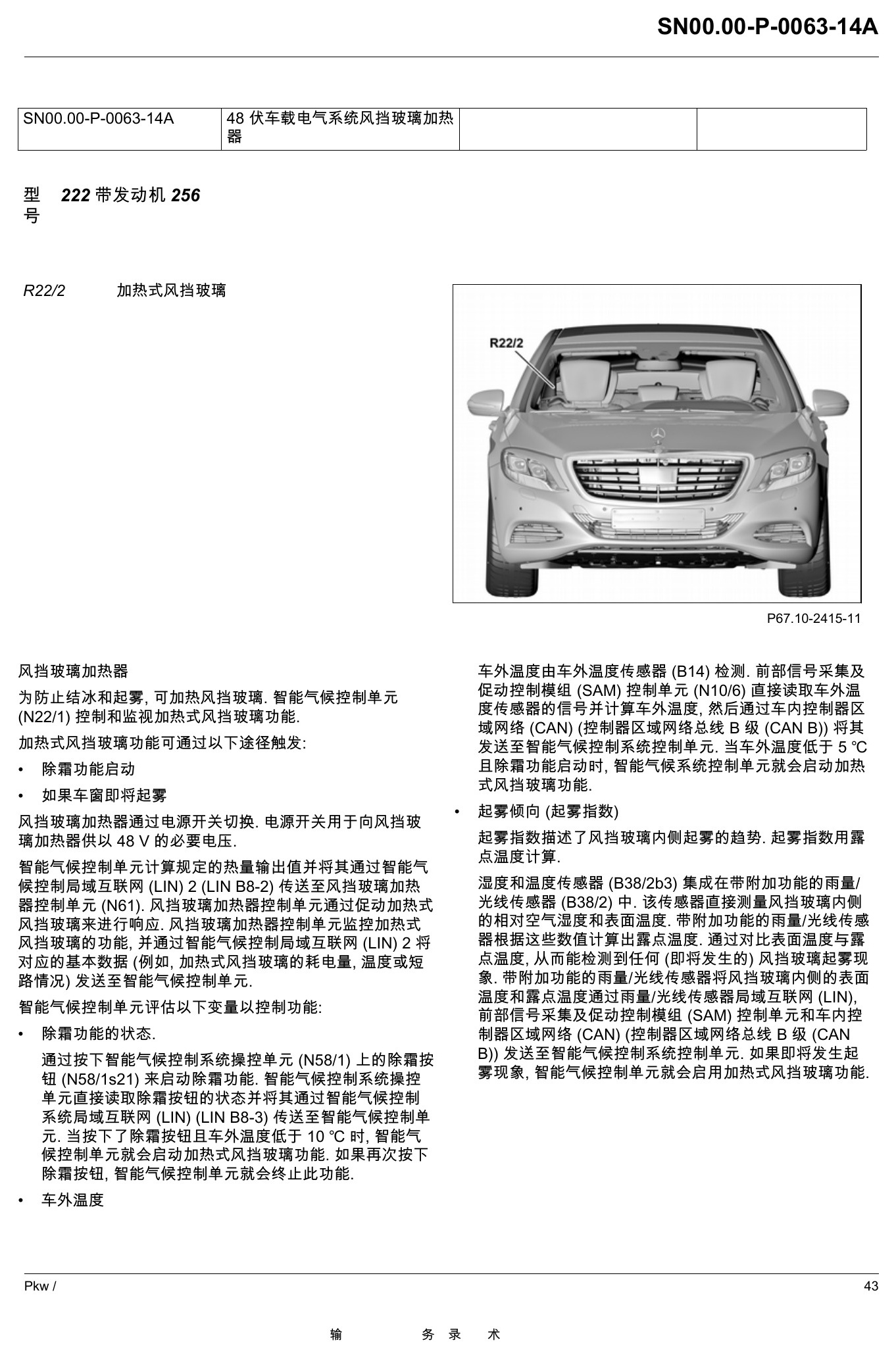

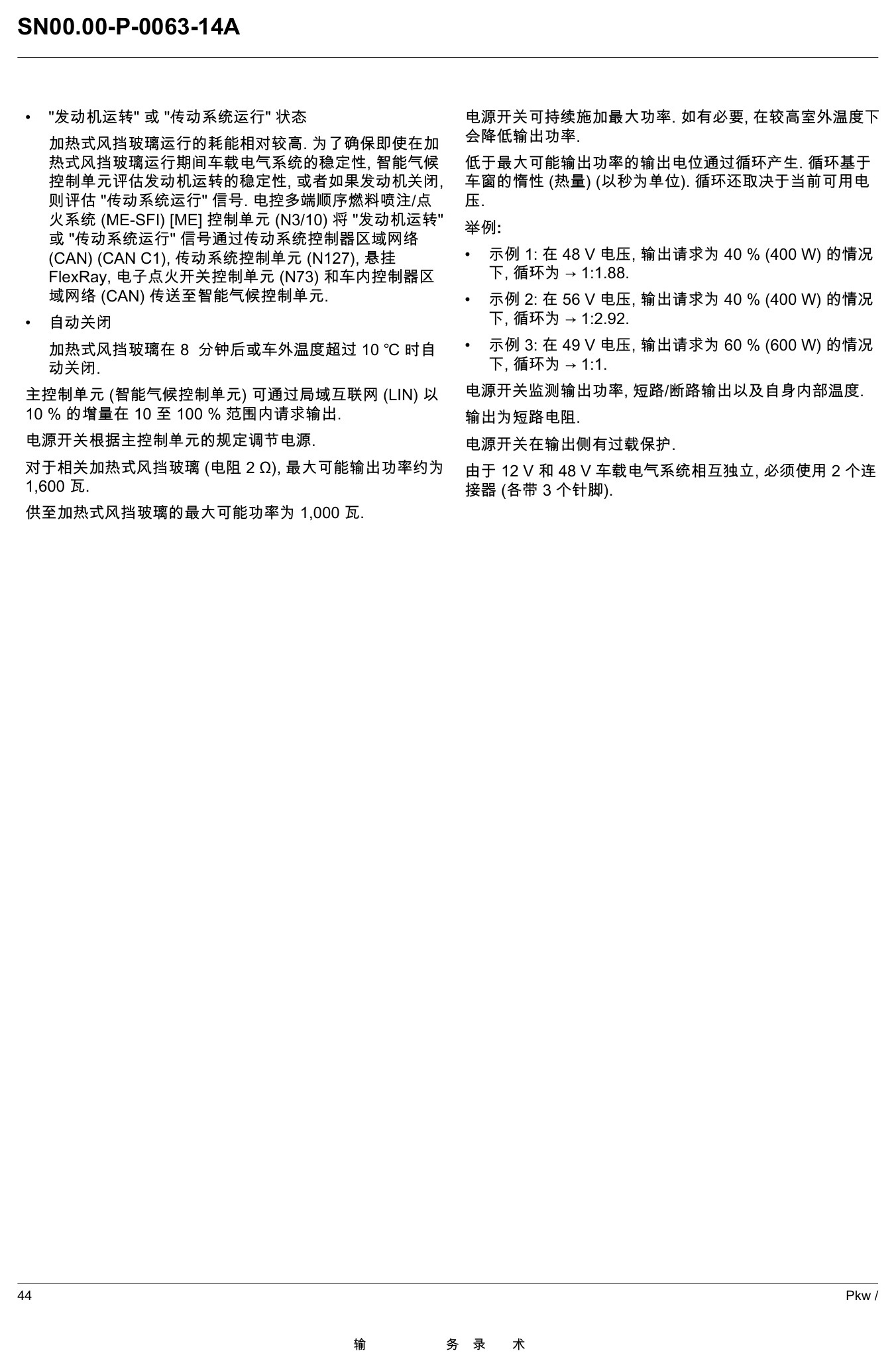

十二、48V风挡加热与安全规范

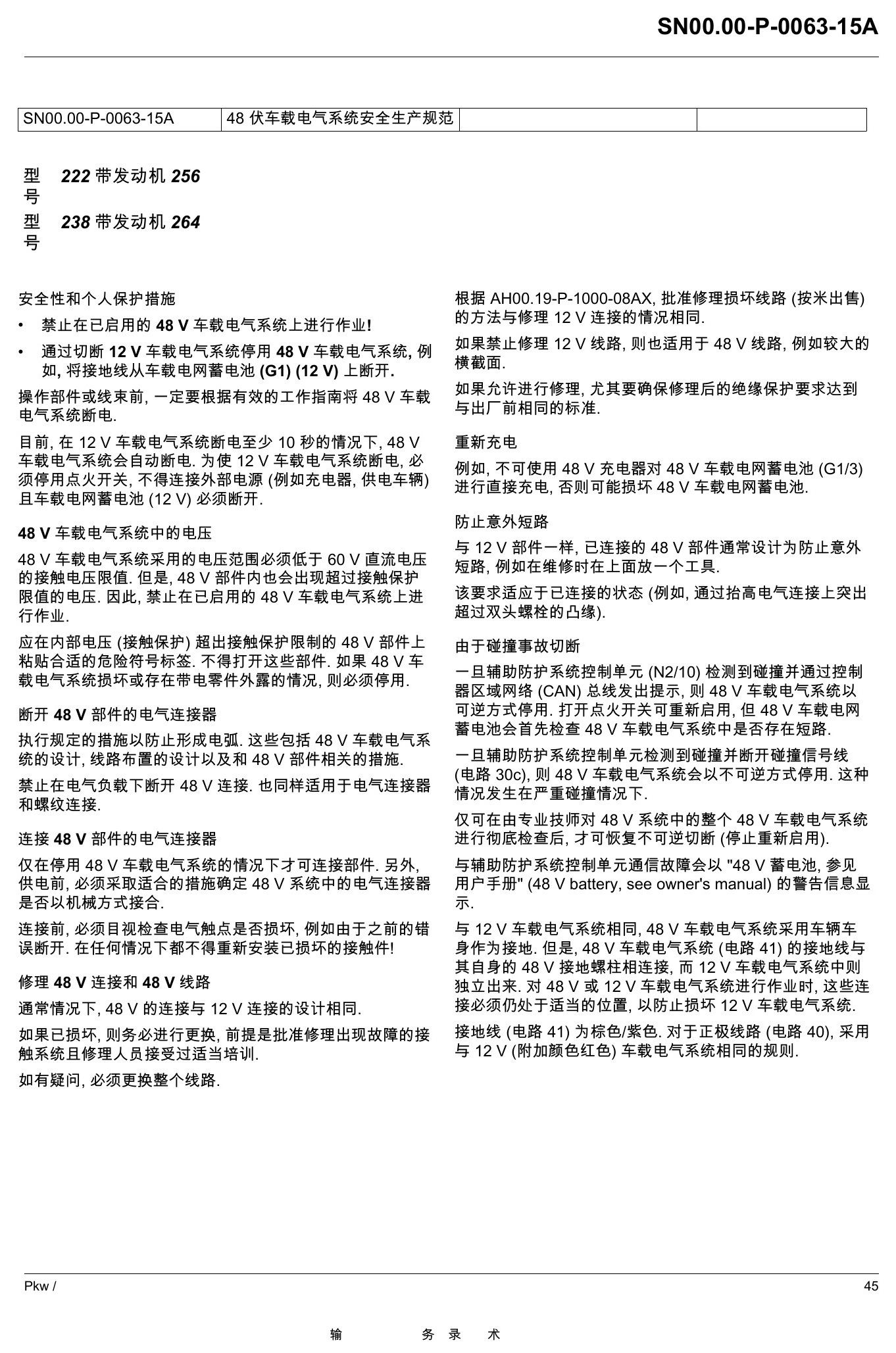

W222可直接以48V驱动风挡加热，不再使用旧式12V/42V转换方案。虽然48V直流低于高压系统接触防护法定界限，但短路电流和电弧仍可造成严重损伤；拆装前必须关闭系统、等待规定时间、检查电压并防止端子短接。
