奔驰W212倒车摄像头原厂加装：尾门安装、线束布置与诊断编码

W212加装倒车摄像头涉及尾门摄像头、行李厢线束、前部多媒体连接和车辆配置编码。套件必须与车身形式和COMAND配置匹配。

布线应使用原车通道和固定点，特别注意尾门铰链、橡胶波纹管和锐边位置，避免长期弯折或进水。

一、核对套件并拆卸尾门饰件

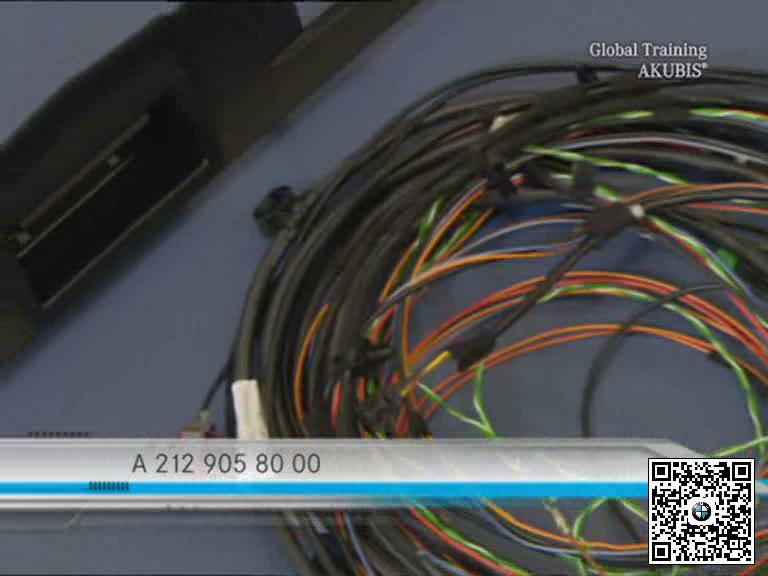

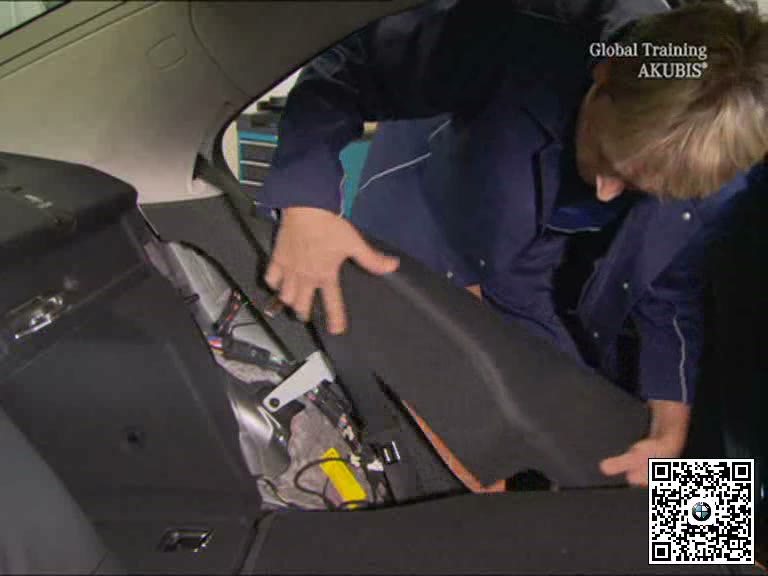

确认摄像头、支架、线束和连接件适配车辆，保护行李厢和车身。拆下尾门及行李厢必要饰板，记录卡扣和插头位置。

二、安装摄像头并处理密封

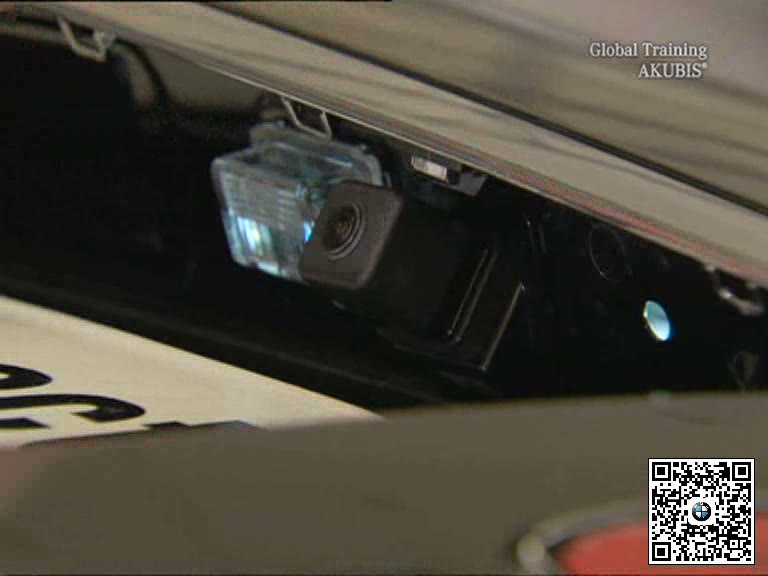

在规定位置安装摄像头和支架，线束穿孔按原厂方式密封。检查摄像头方向、定位和尾门开闭时的机械间隙。

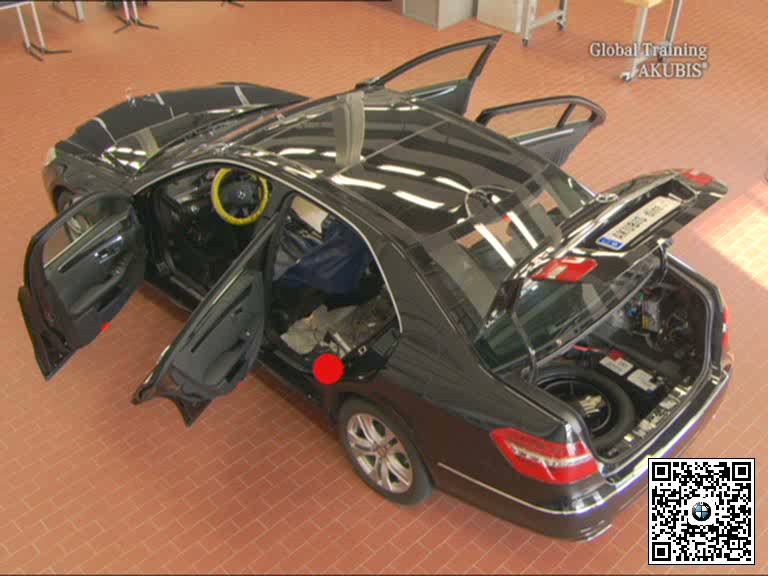

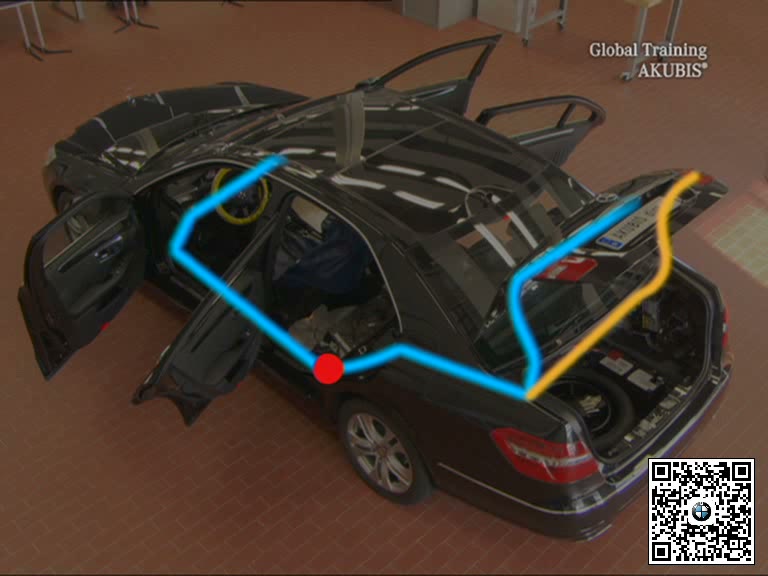

三、沿原车路径连接前后线束

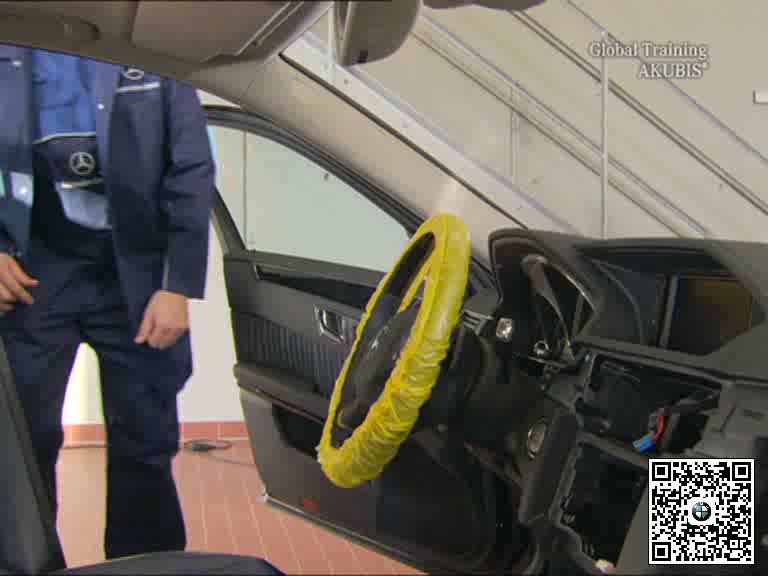

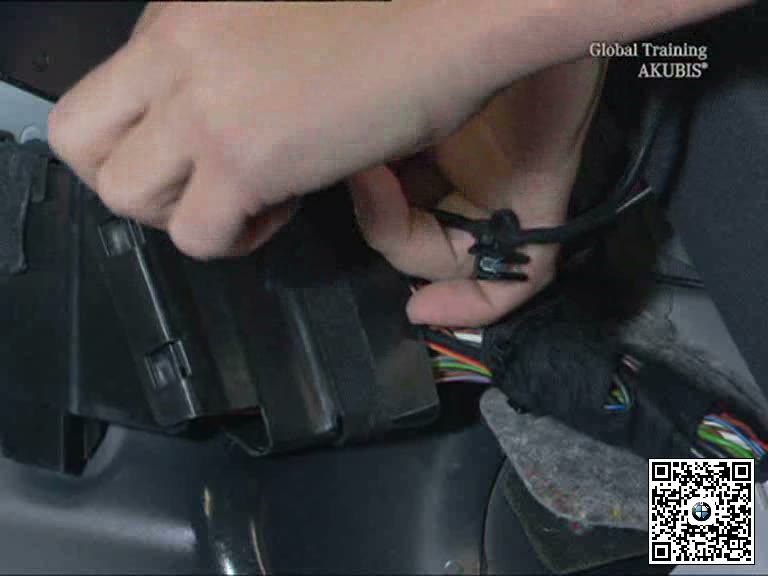

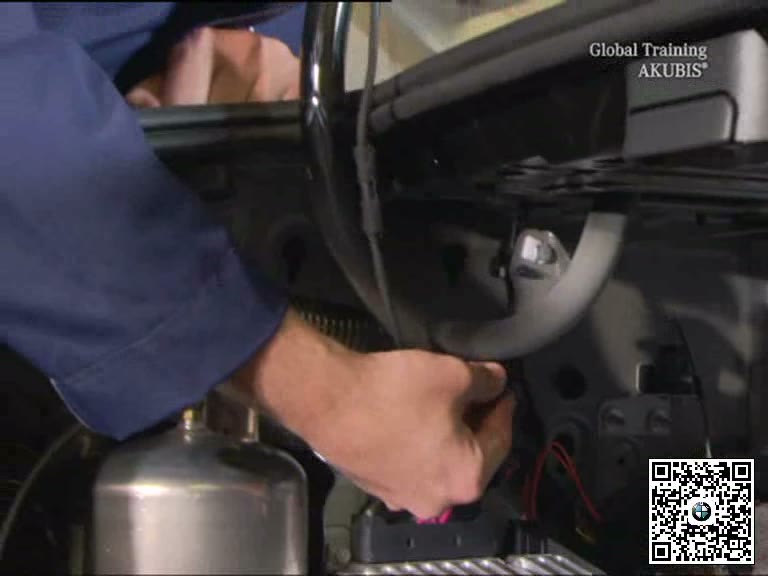

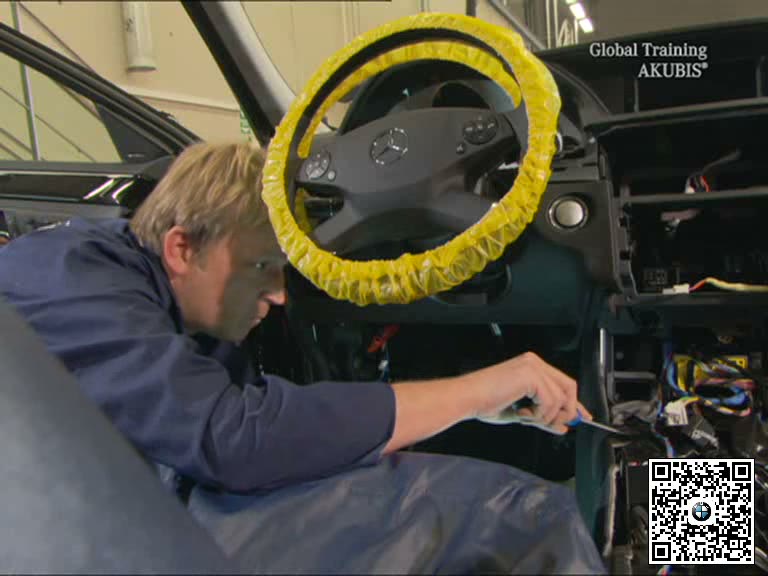

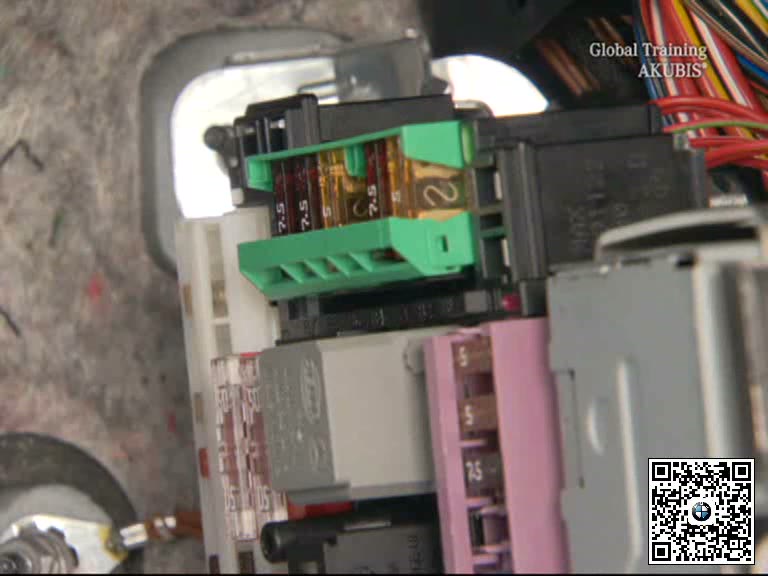

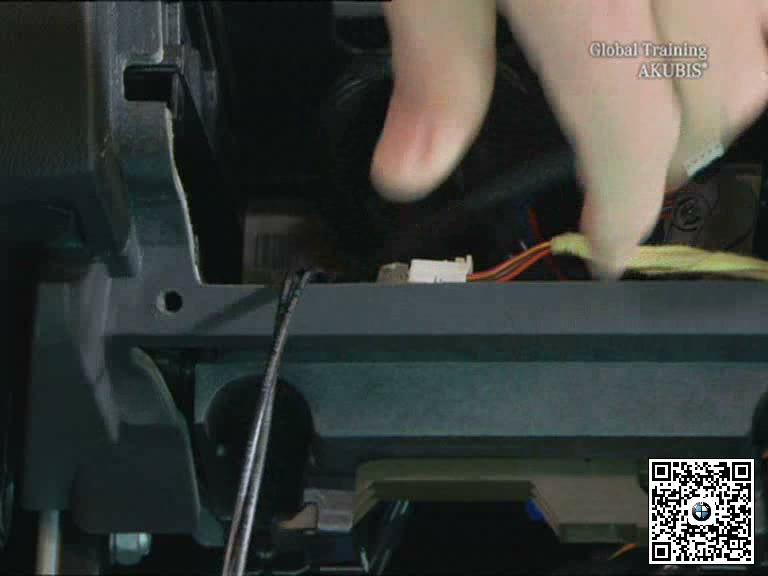

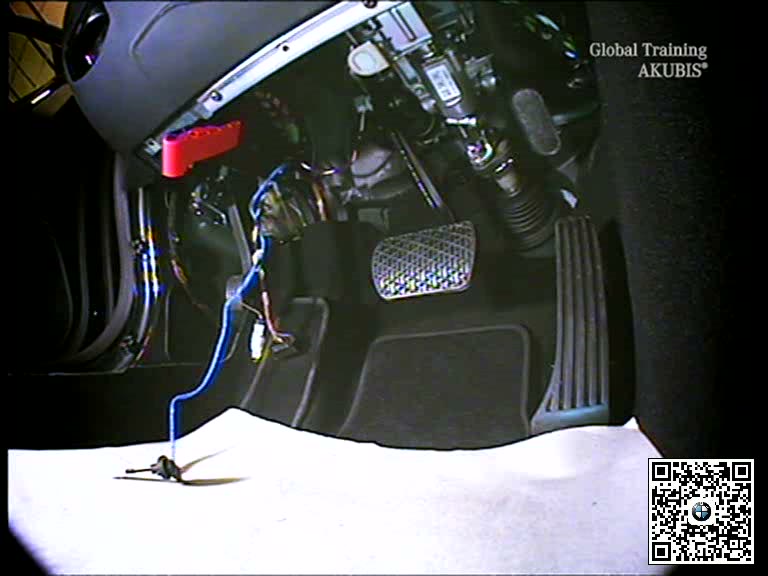

把视频、电源和控制线沿原车线束通道固定，穿过活动区域时保留正确余量，按电路图接入多媒体系统、供电和搭铁。

四、编码并检查倒车图像

使用诊断仪更新车辆配置并完成所需控制单元编码，清除故障码。挂入倒挡检查图像方向、切换速度、可视范围和尾门密封。

五、完工检查要点

• 摄像头套件与车身和多媒体配置匹配。
• 穿孔、波纹管和尾门区域布线密封可靠。
• 供电、搭铁和信号连接符合电路图。
• 编码后倒车图像及相关功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
