奔驰以无线运行模式使用 SDconnect 时，在电子感应制动系统（SBC）控制单元上作业期间出现诊断中断：LI42.46-P-048698

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

以无线运行模式（WLAN）使用 SDconnect诊断多路转换器对SBC系统执行放气程序或后续的用以激活SBC制动系统

的测试步骤时，可能出现诊断中断的现象。

二、原通告列出的可能原因

SBC放气过程期间或在随后用于激活 SBC 制动系统的检测过程中，WLAN 信号强度波动。

三、检查与补救步骤

中提供的绿色 Star Diagnosis 连接电缆将SDconnect诊断多路转换器连接到 Star Diagnosis上。

这可以防止会诊期间由于 WLAN 信号强度波动而引起中断。

障，因为诊断会诊进行期间系统不能识别已从 WLAN

改为电缆连接。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

6511 2106 99 z 用于连接SDconnect多路转换

器的 Star Diagnosis compact4

连接电缆（5m）

1 绿色电缆

6511 2306 99 z 用于连接SDconnect多路转换

器的 Star Diagnosis compact³

连接电缆（5m）

1 绿色电缆

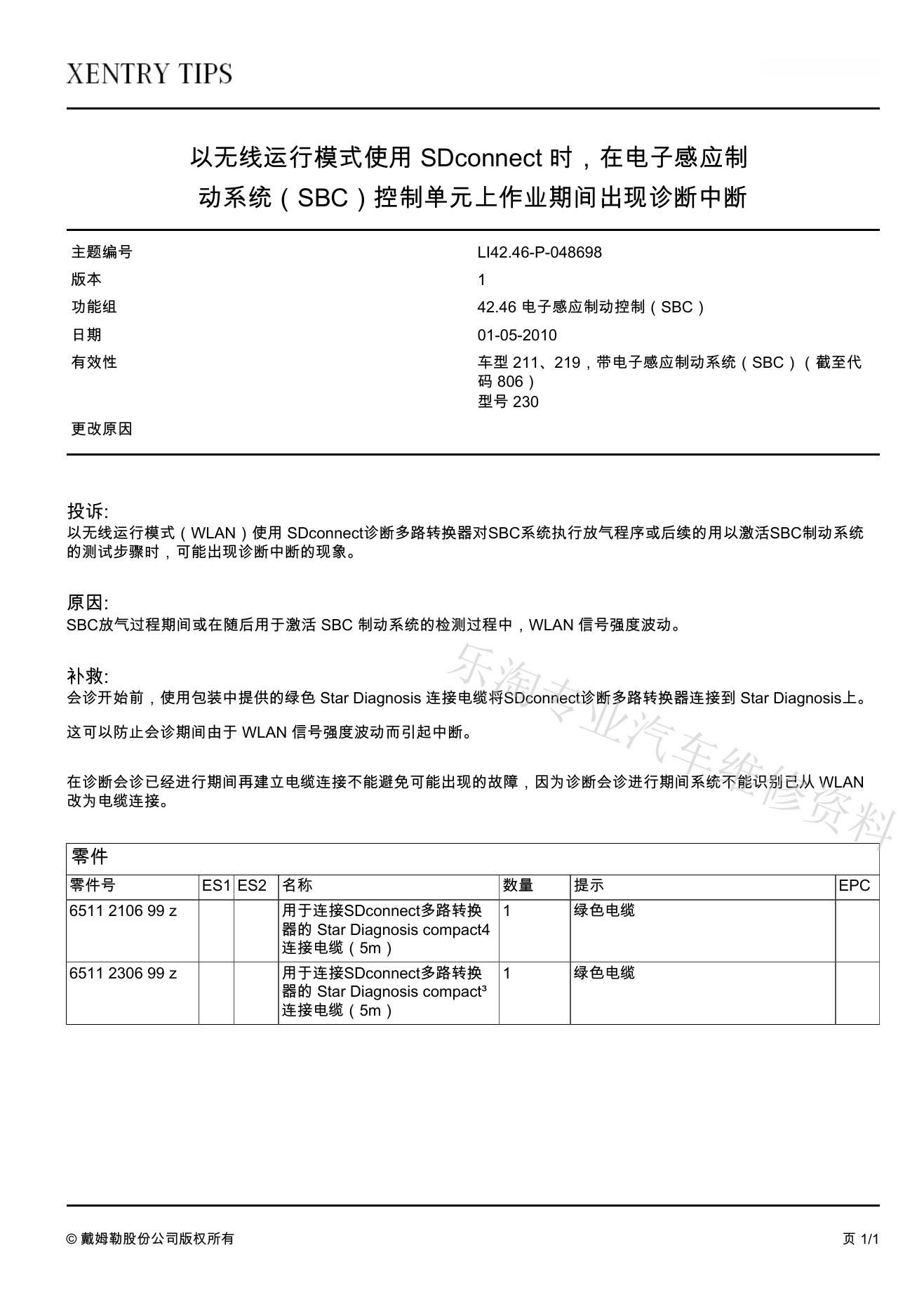

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
