本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI68.30-P-051958，版本2 |
|---|---|
| 功能组 | 68.30 饰板，装饰框 |
| 日期 | 2011-12-20 |
| 适用范围 | 197.377，带代码 811 |
一、故障现象与投诉条件
重低音较强时感觉到振动或听到吱嘎声或喀嚓声
二、原通告列出的可能原因
三、检查与补救步骤
障代码。
2. 更新 B&O 声音放大器的软件版本。 从 07/11 版 DAS/Xentry 起可用。
上。
须拆下后搁板。
提示： 在进行以下评估时，也播放音频 CD。
4. 拆卸后搁板：
（AR.91.10-P-1000RQ），脱开/卸下后搁板前部（图 1，图中位置 A）。 接着卸下后搁板后部。 （图 2，图
中位置 B）。
提示： 分开驻车定位系统 (Parktronic) 指示灯电气连接，然后将后搁板通过前排乘客侧从车辆中取出。
4.a. 提高弹簧片螺母/夹圈的接触压力。 （图 3，图中位置 C）。
5. 不带后搁板时重新评估车辆的声音。
障记忆并进行最终快速测试。
隔音垫。
如果继续出现噪音，则系统地检查后搁板的下列区域。
6. 将手掌展平轻压在重低音音箱上左右侧。 如果噪音不再存在。
要时在底座与悬挂减震柱拱座之间重叠地垫两层约 70x25 的毛
毡。 （图 5，图中位置 D）。
6.b. 检测在右侧重低音音箱（图 6，图中位置 E）、横梁（图 7，图中位置 F）和接地电缆（图 8，图中位置 G）区域
形成张紧且无接触的线束铺设。
7. 再次评估车辆中的声音。
障记忆并进行最终快速测试。
隔音垫。
如果仍出现噪音，则执行以下步骤：
，则将泡沫材料从右侧和左侧重低音音箱上取下。 （图 9，图中位置
H）。
约 70x30 的毛
毡。 （图 5，图中位置 D）
9. 松开中部后窗玻璃下的行李箱，将螺栓 (4) 从车尾信号采集及促动控制模组 (SAM) 上的托架中拧出。 （图 10，图中
位置 J）
，如果不是，则卸下底板，并从车辆中取出。
回以反序进行。
障记忆并进行最终快速测试。
附件
文件 描述
Bild1.jpg 图 1
Bild2.jpg 图 2
Bild 3.jpg 图 3
Bild4.jpg 图 4
Bild5.jpg 图 5
Bild6.jpg 图 6
Bild7.jpg 图 7
Bild 8.jpg 图 8
Bild 9.jpg 图 9
Bild10.jpg 图 10
Bild11.jpg 图 11
Bild12.jpg 图 12
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 197 821 07 14 右后侧扬声器支架 1 X
A 197 821 06 14 左后侧扬声器支架 1 X
A 116 899 02 97 毛毡 4 X
A 197 682 05 44 隔音垫 1 X
A 197 640 00 65 后搁板的底板已修剪 1 X

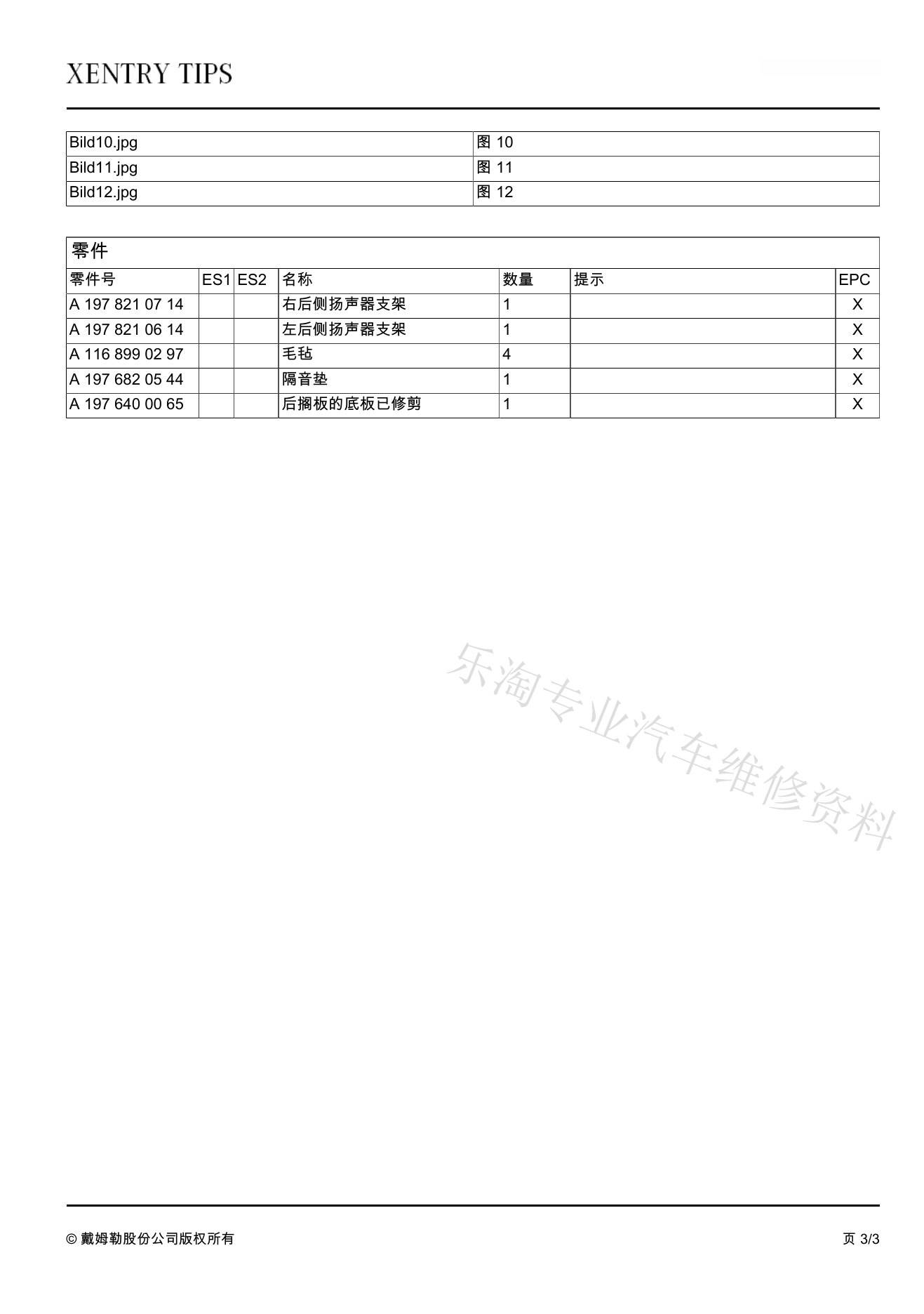

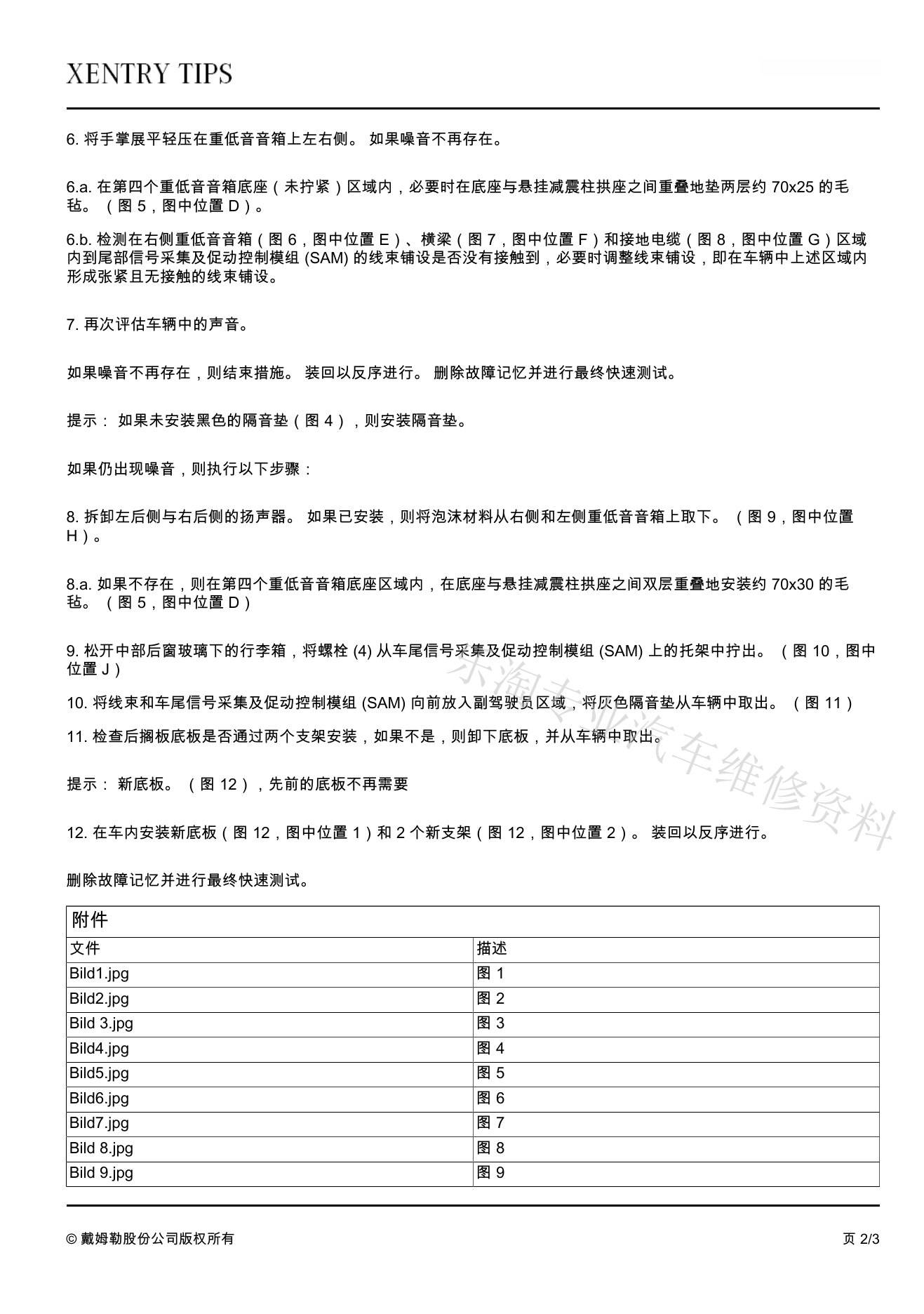

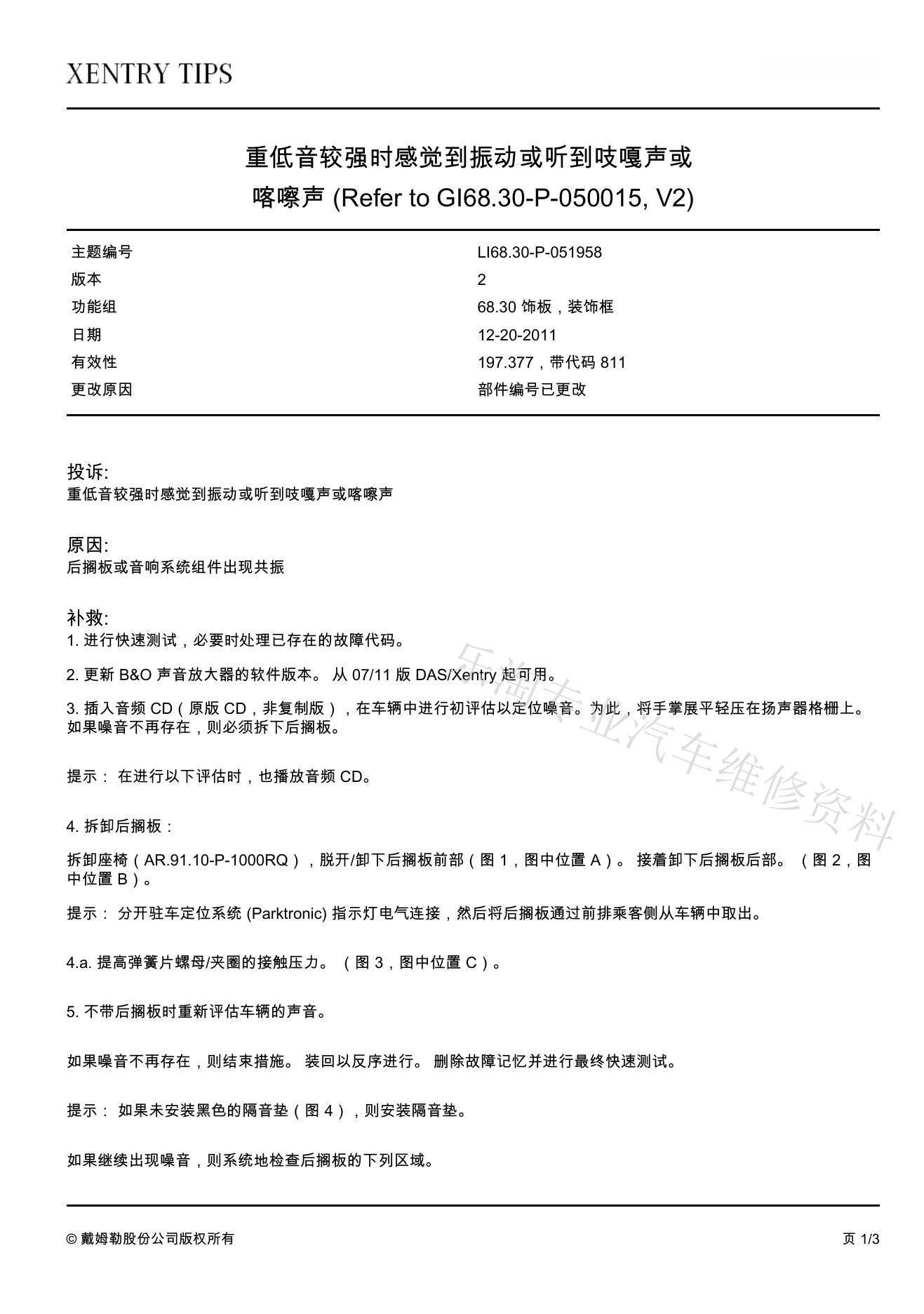

5、原始TIPS通告页面
以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
