奔驰后视摄像头的画面倾斜，后视摄像头松动 (Refer to GI54.65-P-055055, V1)：LI54.65-P-055250

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

- 后视摄像头的画面倾斜

二、原通告列出的可能原因

三、检查与补救步骤

更换后视摄像头。

须校准后视摄像头。

附件

文件 描述

Rückfahrkamera X218.JPG 图 1 - 新版本的后视摄像头

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 218 820 00 82 后视摄像头 1 X

操作号与损坏代码

容 时间 损坏代码 提示

后视摄像头 82226 EA

54-1790 调节后视摄像头 82226 EA

WIS参考

后视摄像头 补救

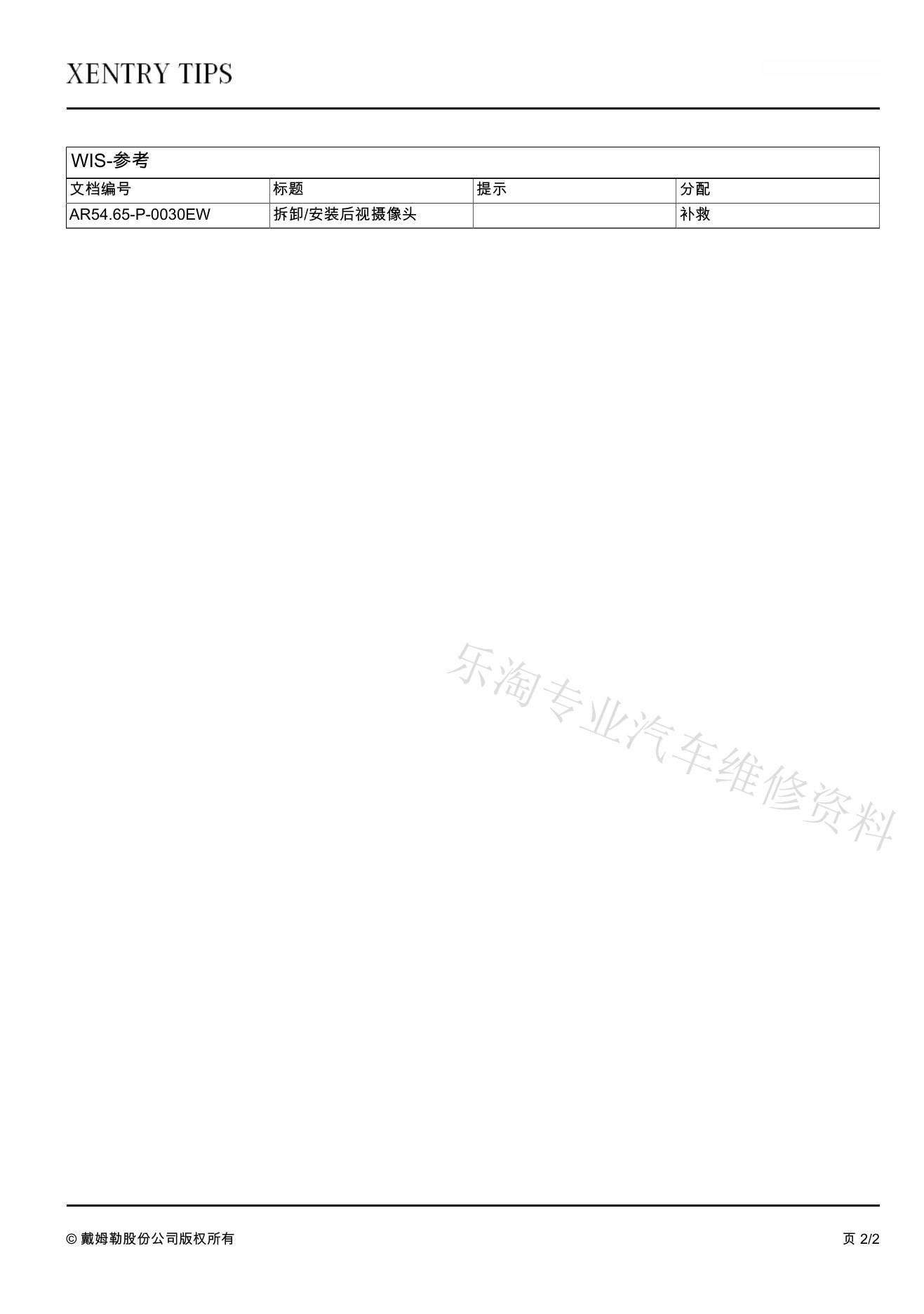

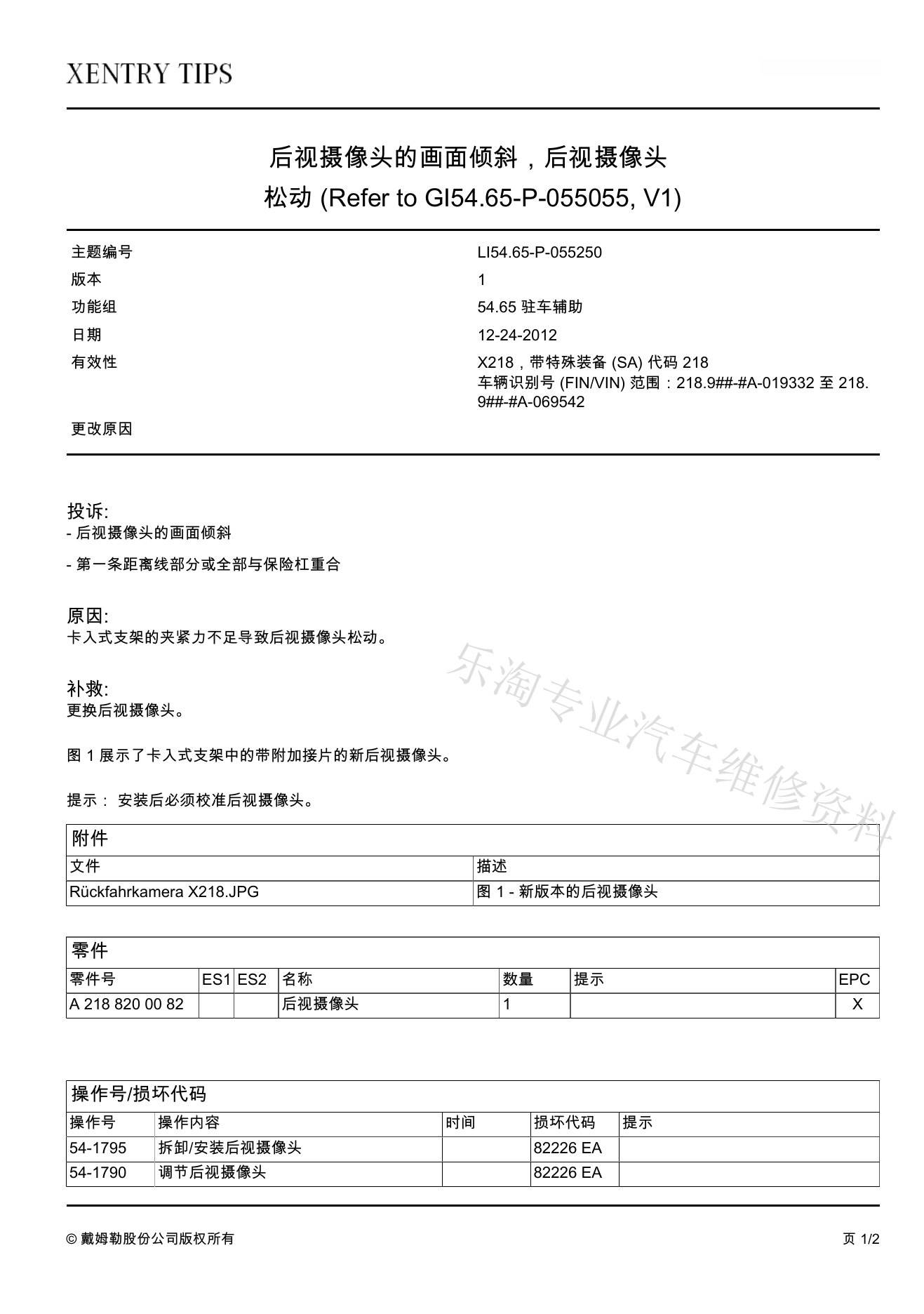

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
