奔驰滑动天窗挡风板变形/断裂 (Refer to GI77.20-P-055411)：LI77.20-P-058405

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

- 滑动天窗挡风板已变形或断裂

- 挡风板的铰链已变形或断裂

二、原通告列出的可能原因

三、检查与补救步骤

- 将挡风板调整到最低位置：

- 拧出挡风板左右两侧的调节螺栓直至限位位置 (1/2)

附件

文件 描述

Windabweiser_links.jpg 挡风板左侧调节螺栓的位置

Windabweiser_rechts.jpg 挡风板右侧调节螺栓的位置

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 126 780 05 44 挡风板 1 X

A 124 780 01 38 左侧控制杆 1 X

A 124 780 02 38 右侧控制杆 1 X

操作号与损坏代码

容 时间 损坏代码 提示

要时更

换

4 AW 78104 06

WIS参考

和调节滑动天窗

的挡风板

补救

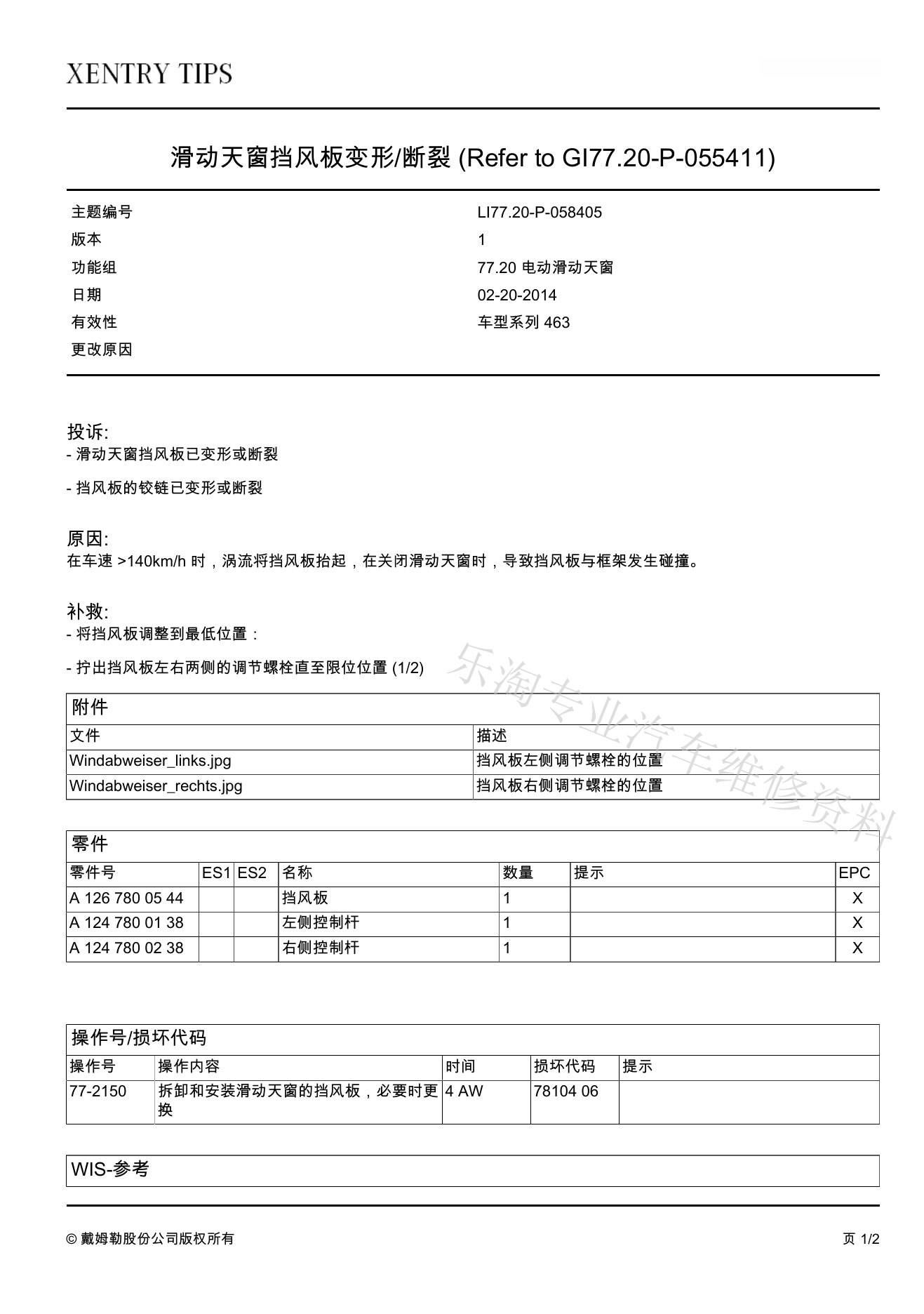

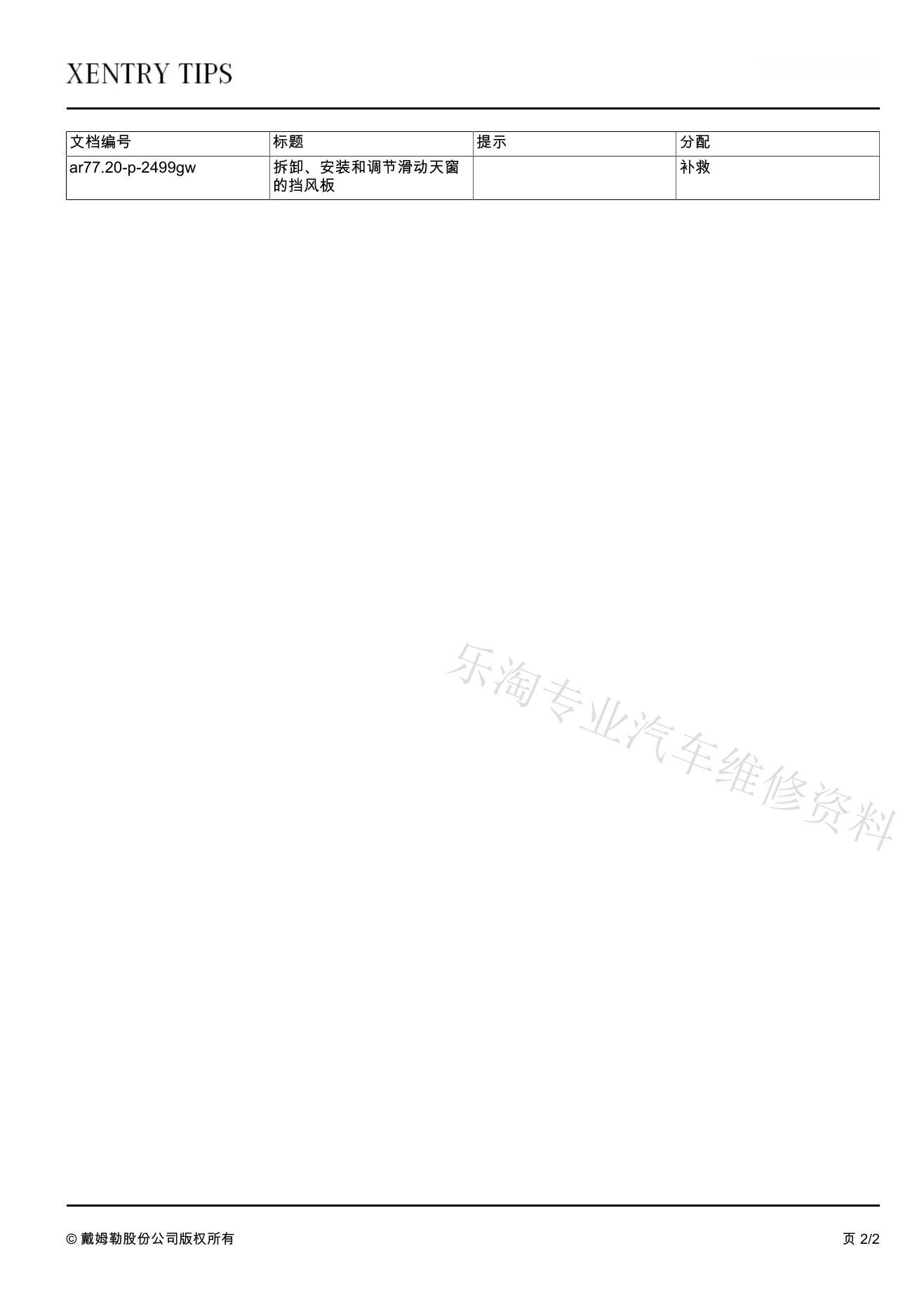

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
