本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI91.16-P-061663，版本1 |
|---|---|
| 功能组 | 91.16 头枕 |
| 日期 | 2015-06-18 |
| 适用范围 | 车型系列 164 和车型系列 251 车型系列 221，截至车辆识别号 #169793 车型系列 204 |
一、故障现象与投诉条件
调节或头枕的某个电动功能不可用或操作不可信。
二、原通告列出的可能原因
线束损坏。
附件
文件 描述
PIC 10.jpg 损坏位置
PIC15.jpg 固定夹
三、检查与补救步骤
部是否有损坏或是否对汽车接地短路。
BR164/251 的解决措施：
- 剪下 70 mm x 50 mm 大小的毡条，然后粘贴在支柱上（图 6）
了白色的双扣夹。
- 如果不存在双扣夹（图 9），将线束用电缆扎带 A 002 997 24 90 固定到
垫壳现有的 2 个孔（位置见图 7 和图 8）上。
如果没有孔，则加钻两个直径为 6 mm 的孔（参见图 7 和图 8 确定位置）。
如果头枕的电磁线圈已损坏/烧断，则更换头枕。
BR221:
- 用电缆扎带附加固定上述电缆束位置（图 11、图 12）。
如果头枕的电磁线圈已损坏/烧断，则更换头枕。
BR204：
修。
毛毡条。
附件
文件 描述
PIC 6.jpg 毛毡条
PIC 7.jpg 电缆扎带位置
PIC 8.jpg 电缆扎带位置
PIC 9.jpg 双扣夹
PIC 11.jpg 电缆扎带位置
PIC 12.jpg 电缆扎带位置
四、控制单元与故障代码
障文本
AB-Airbag (ARCADE) (GL
(164),M (164))
917D The ignition circuits of components Y24/12 (Driver NECK-PRO
head restraint solenoid) and Y24/13 (Front passenger NECK-
PRO head restraint solenoid) are short circuited to each other.
AB-Airbag (ARCADE) (GL
(164),M (164))
917B Component Y24/13 (Front passenger NECK-PRO head restraint
solenoid) has a short circuit to positive.
AB-Airbag (ARCADE) (GL
(164),M (164))
917F Component Y24/13 (Front passenger NECK-PRO head restraint
solenoid) has a short circuit to positive or is defective.
AB-Airbag (ARCADE) (GL
(164),M (164))
917E Component Y24/12 (Driver NECK-PRO head restraint solenoid)
has a short circuit to positive or is defective.
AB-Airbag (ARCADE) (GL
(164),M (164))
917A Component Y24/13 (Front passenger NECK-PRO head restraint
solenoid) has a short circuit to ground or an open circuit.
AB-Airbag (ARCADE) (GL
(164),M (164))
9177 Component Y24/12 (Driver NECK-PRO head restraint solenoid)
has a short circuit to positive.
AB-Airbag (ARCADE) (GL
(164),M (164))
9176 Component Y24/12 (Driver NECK-PRO head restraint solenoid)
has a short circuit to ground or an open circuit.
五、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A0019835210 毛毡条 1 论米商品，数量按需！ X
A0029972490 电缆扎带 3 X
操作号与损坏代码
容 时间 损坏代码 提示
头枕的电磁线圈
WIS参考
束
补救

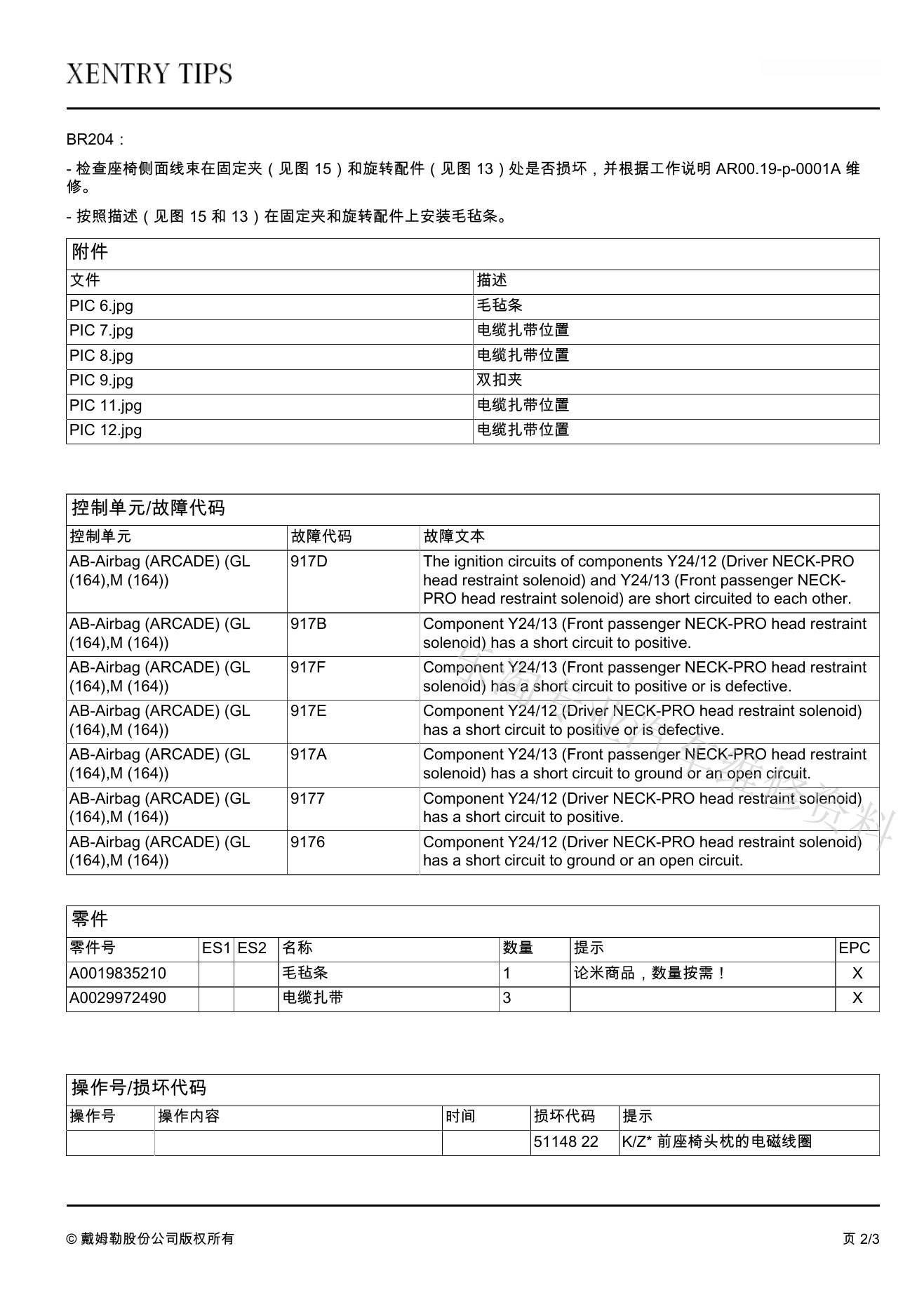

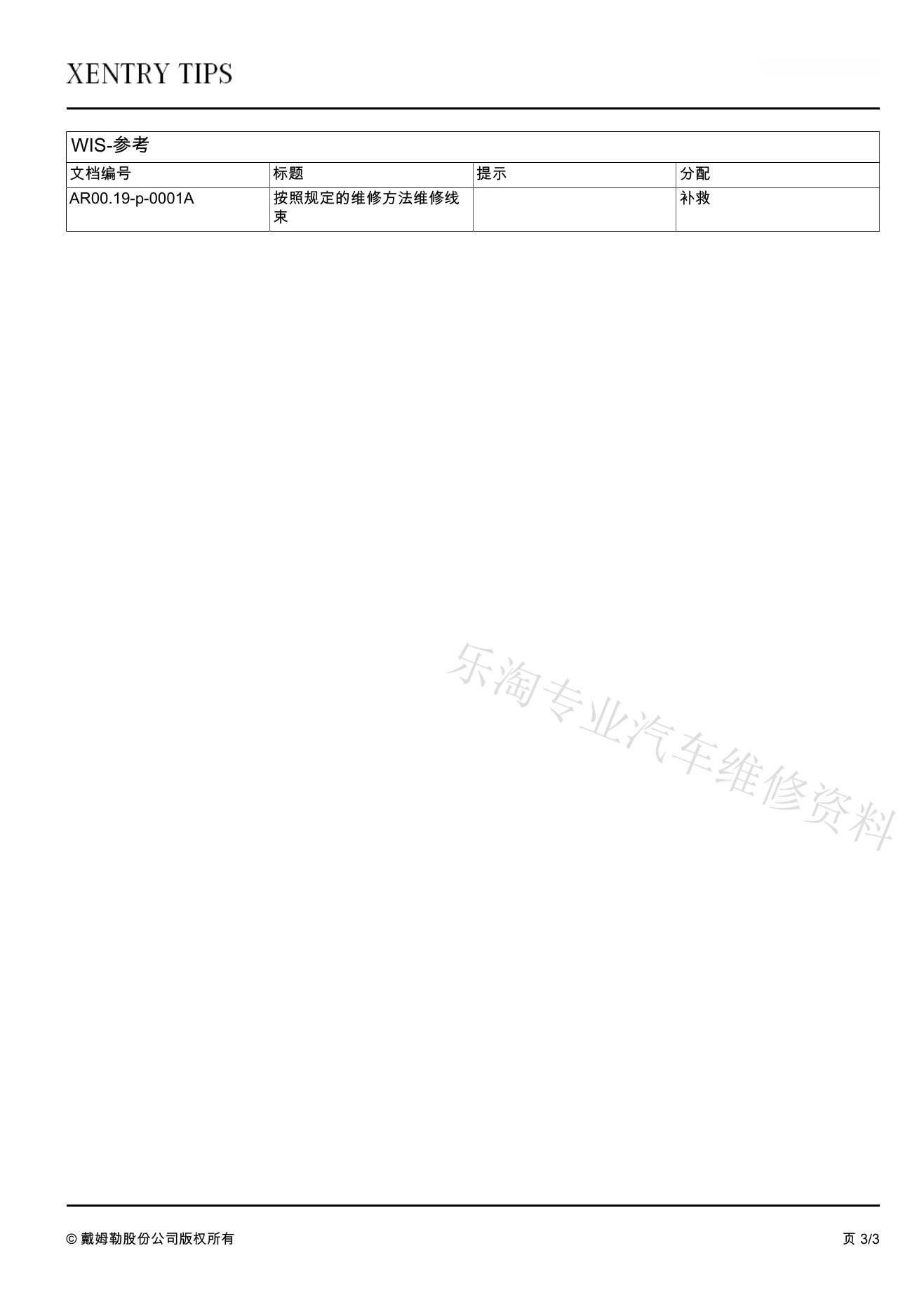

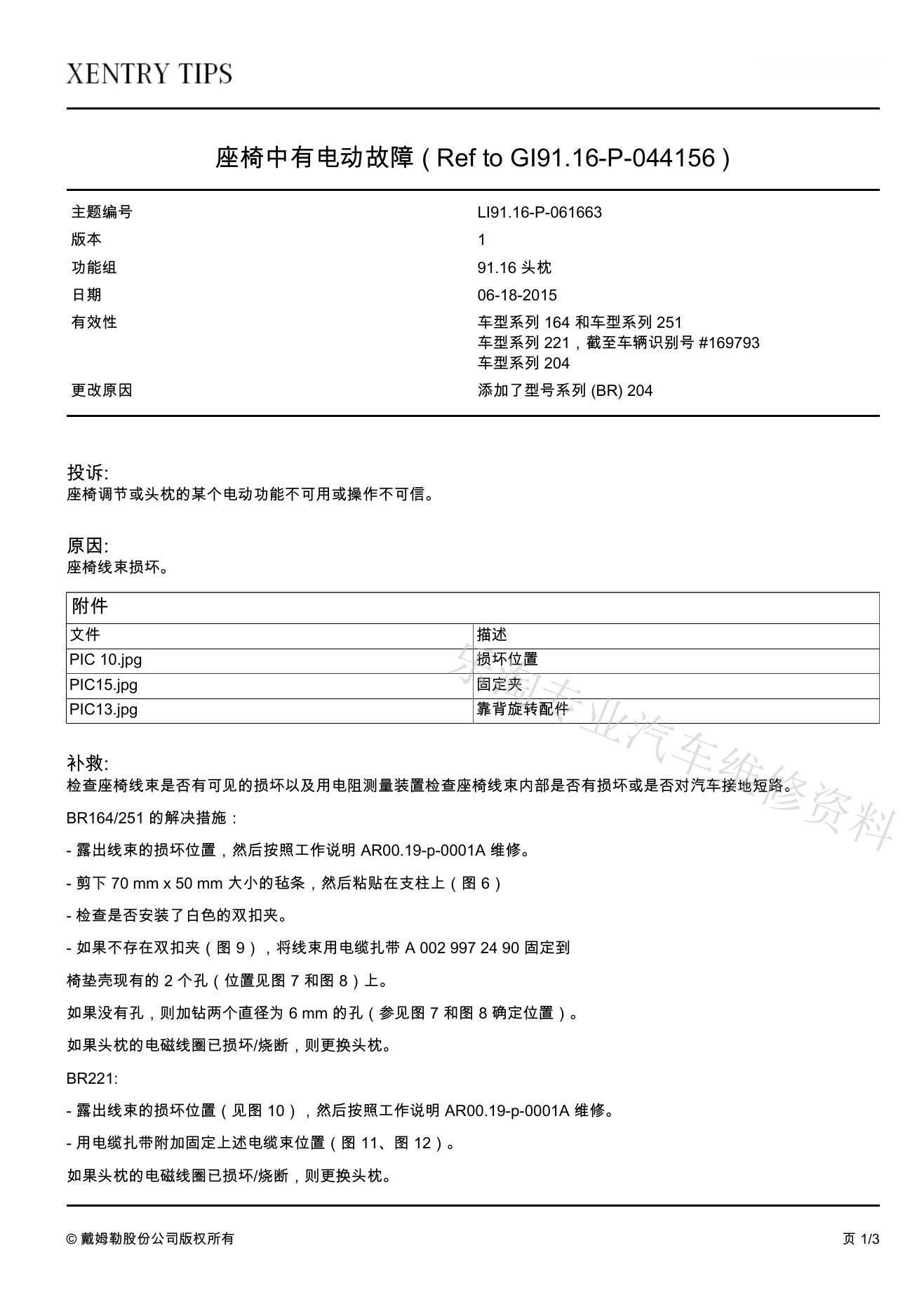

6、原始TIPS通告页面
以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
