本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | GI77.21-P-038132，版本2 |
|---|---|
| 功能组 | 77.21 全景天窗 |
| 日期 | 2008-08-30 |
| 适用范围 | 车型系列 221，车身骨架横向支撑的螺栓连接，截至车辆 识别号尾号：035 000 车型系列 221，全景天窗的螺栓连接，截至车辆识别号尾 号：039 000 |
一、故障现象与投诉条件
附件
文件 描述
Rohbauquerverstrebung.jpg 车身骨架横向支撑左右两侧各需 4 个螺栓
Rohbauquerverstrebung-Mitte.jpg 车身骨架横向支撑中间需要一个螺栓
二、原通告列出的可能原因
螺栓松动或缺失
三、检查与补救步骤
要时更换车身骨架横向支撑上的螺栓，以 7 +/-1 Nm 的力矩拧紧。
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
ET N00000000
1475
在车身骨架横向支撑上使用螺
栓 M6x12
数量视需要而定 X
操作号与损坏代码
容 时间 损坏代码 提示
69003 36

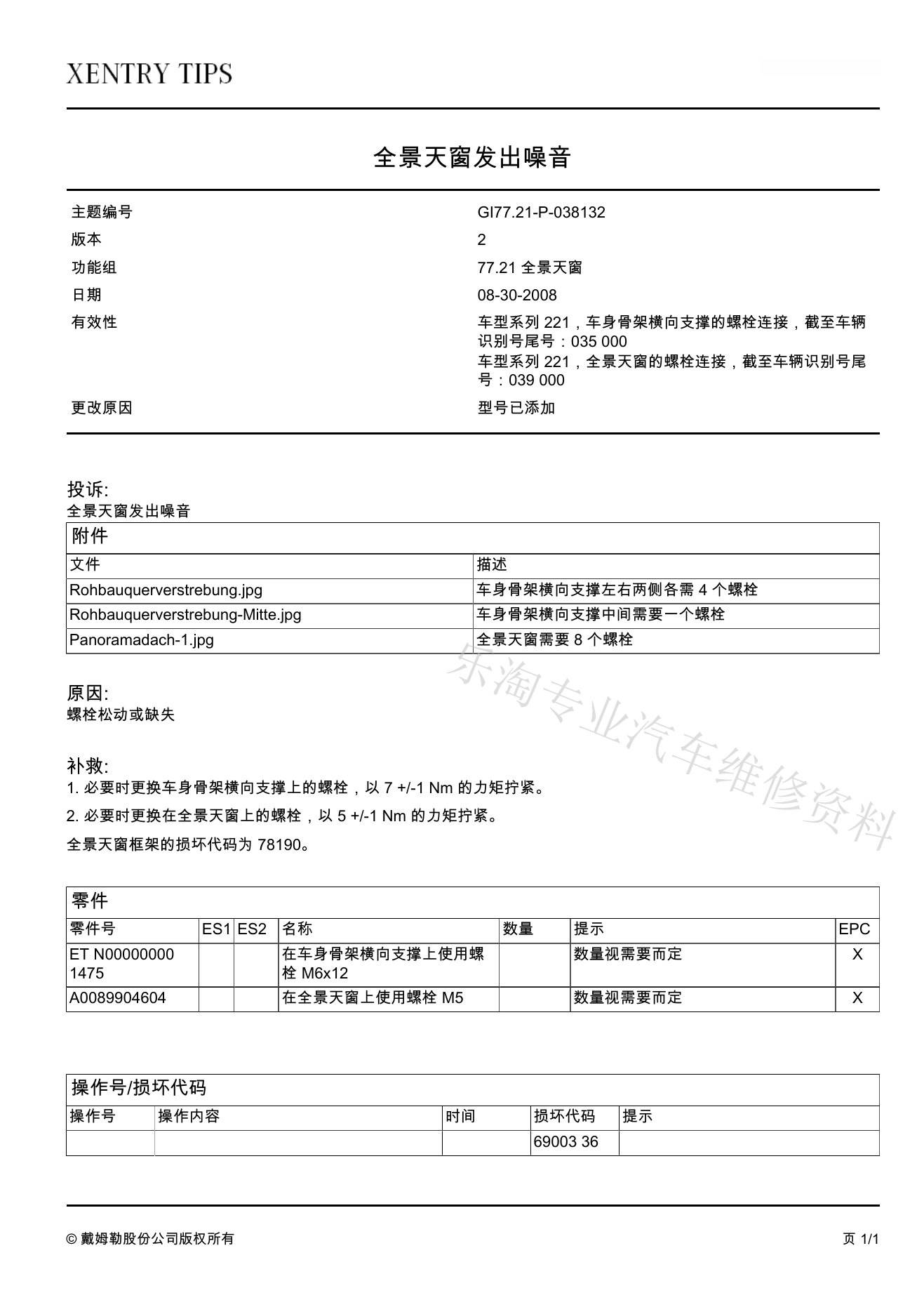

5、原始TIPS通告页面
以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
