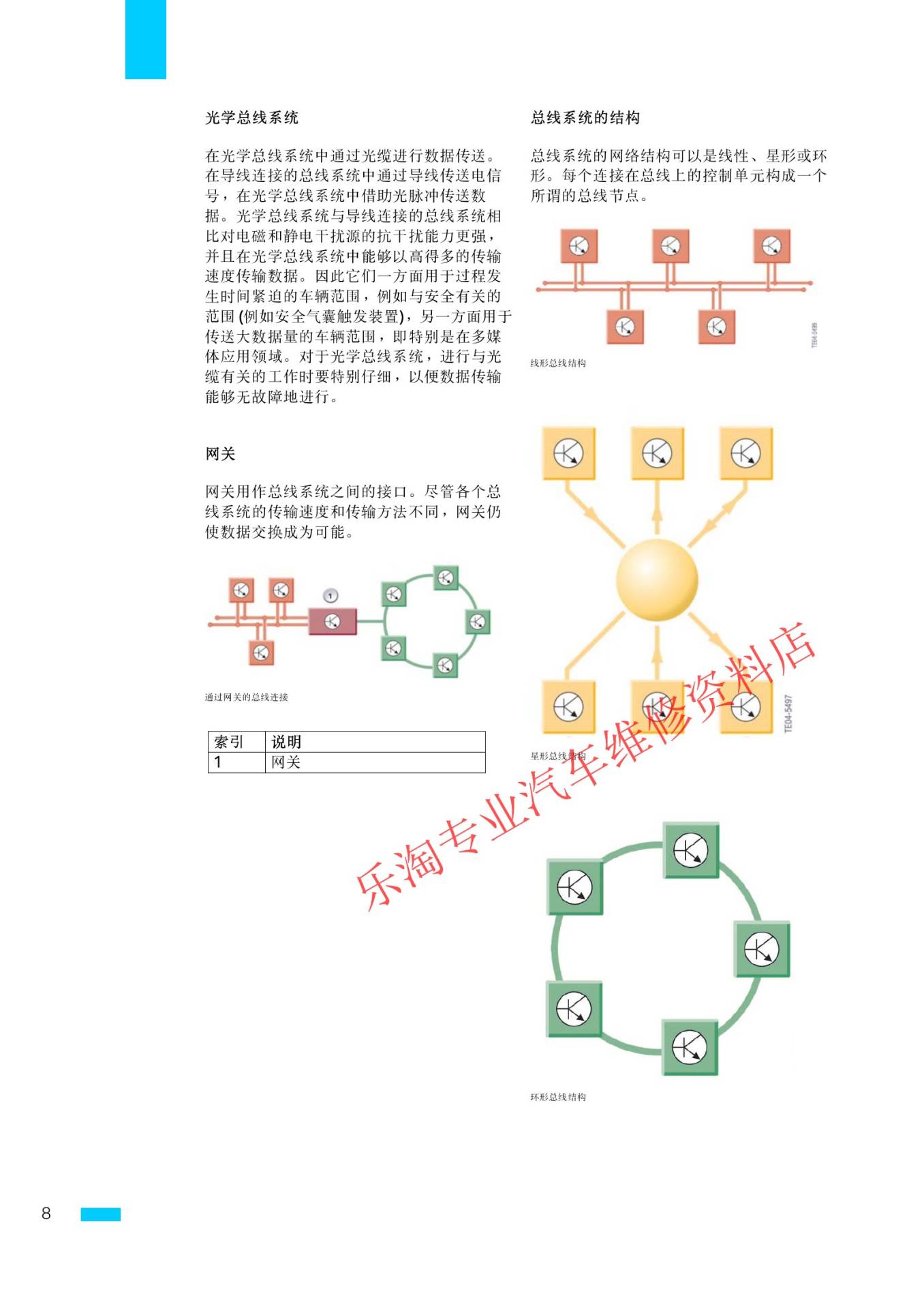

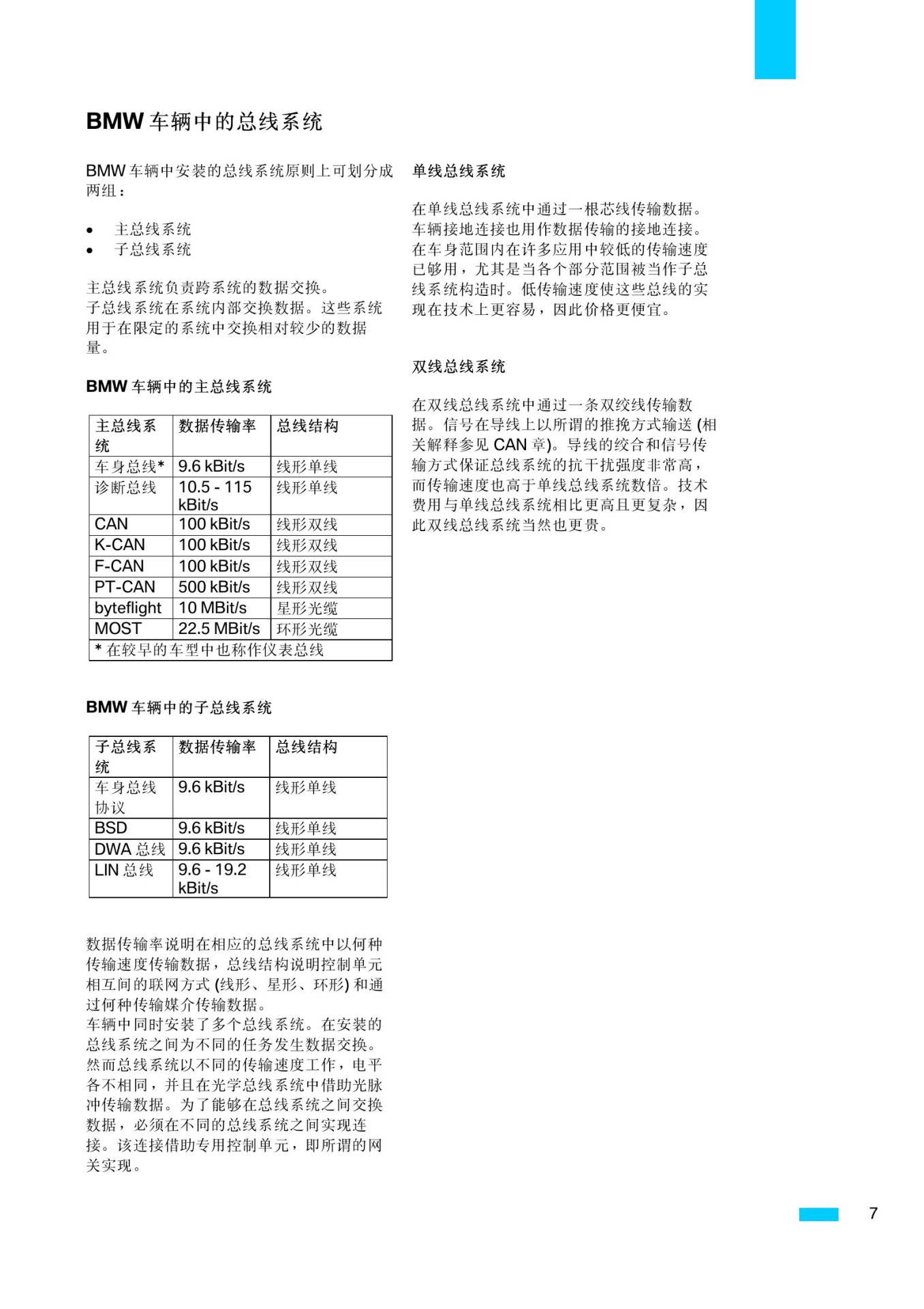

一、车载网络的任务和拓扑
车辆通过总线在多个控制单元之间传递状态、指令和诊断信息。线形、星形、环形及子总线结构具有不同的故障表现,分析前应先使用车辆专属网络拓扑确认节点和网关。

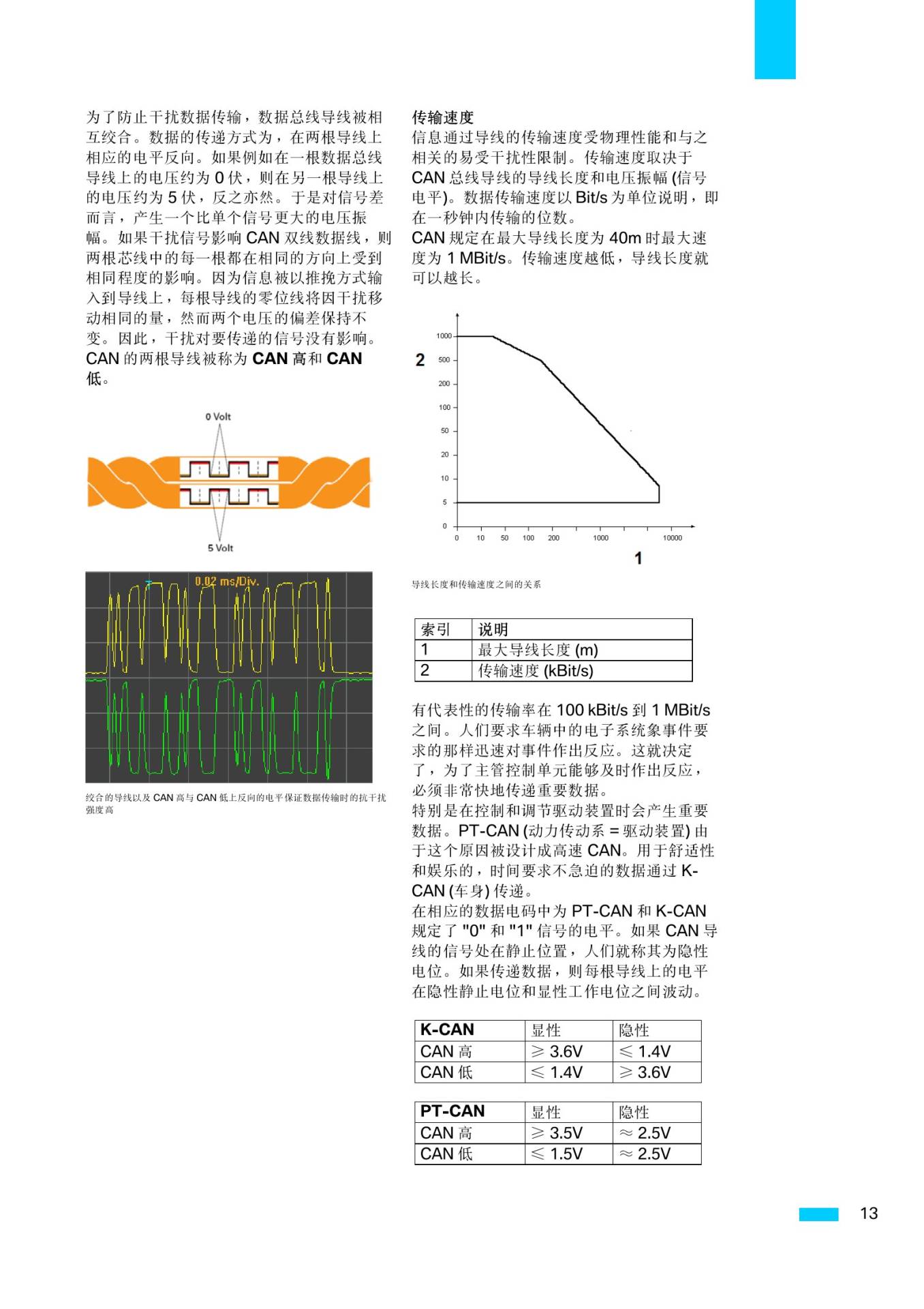

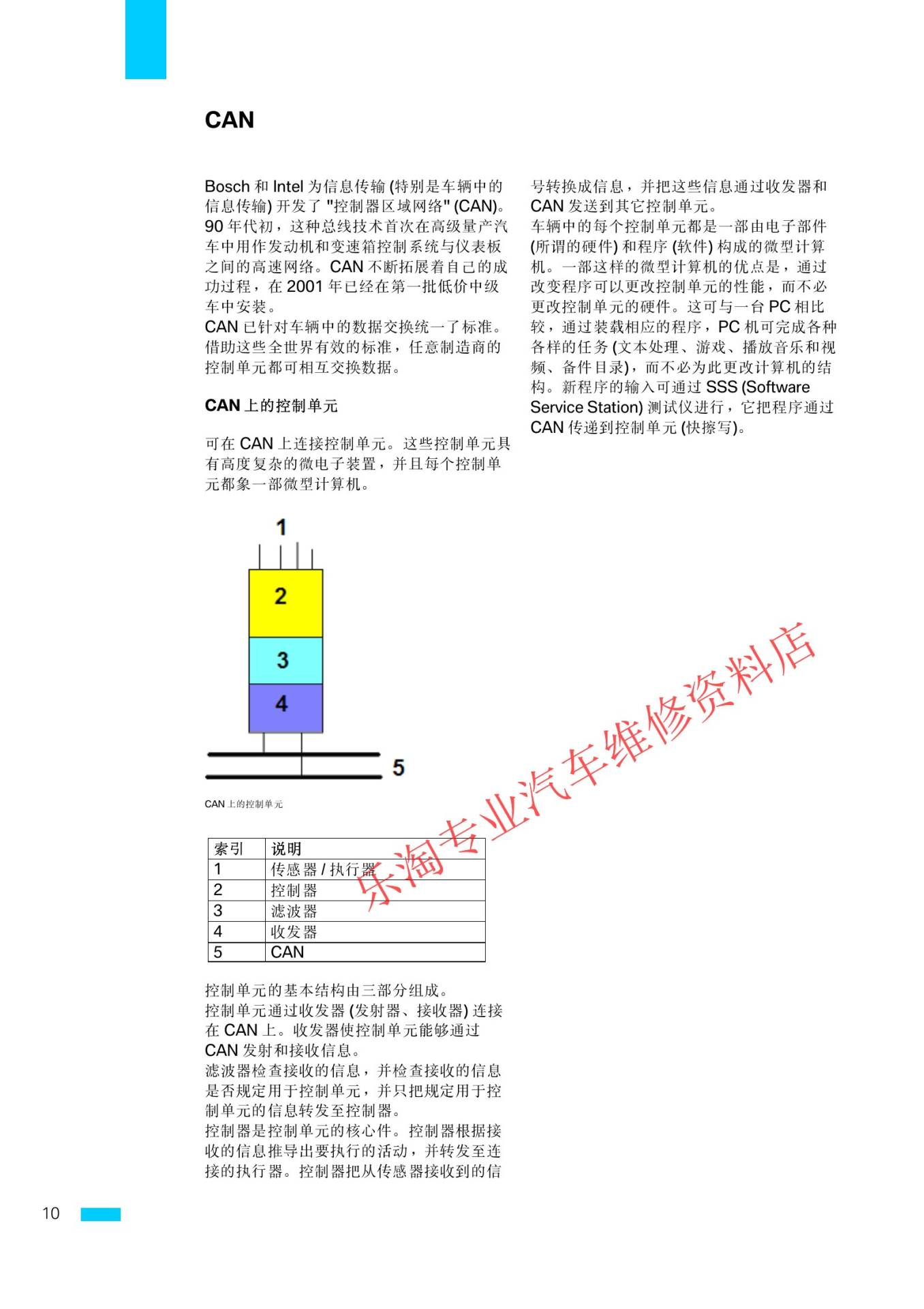

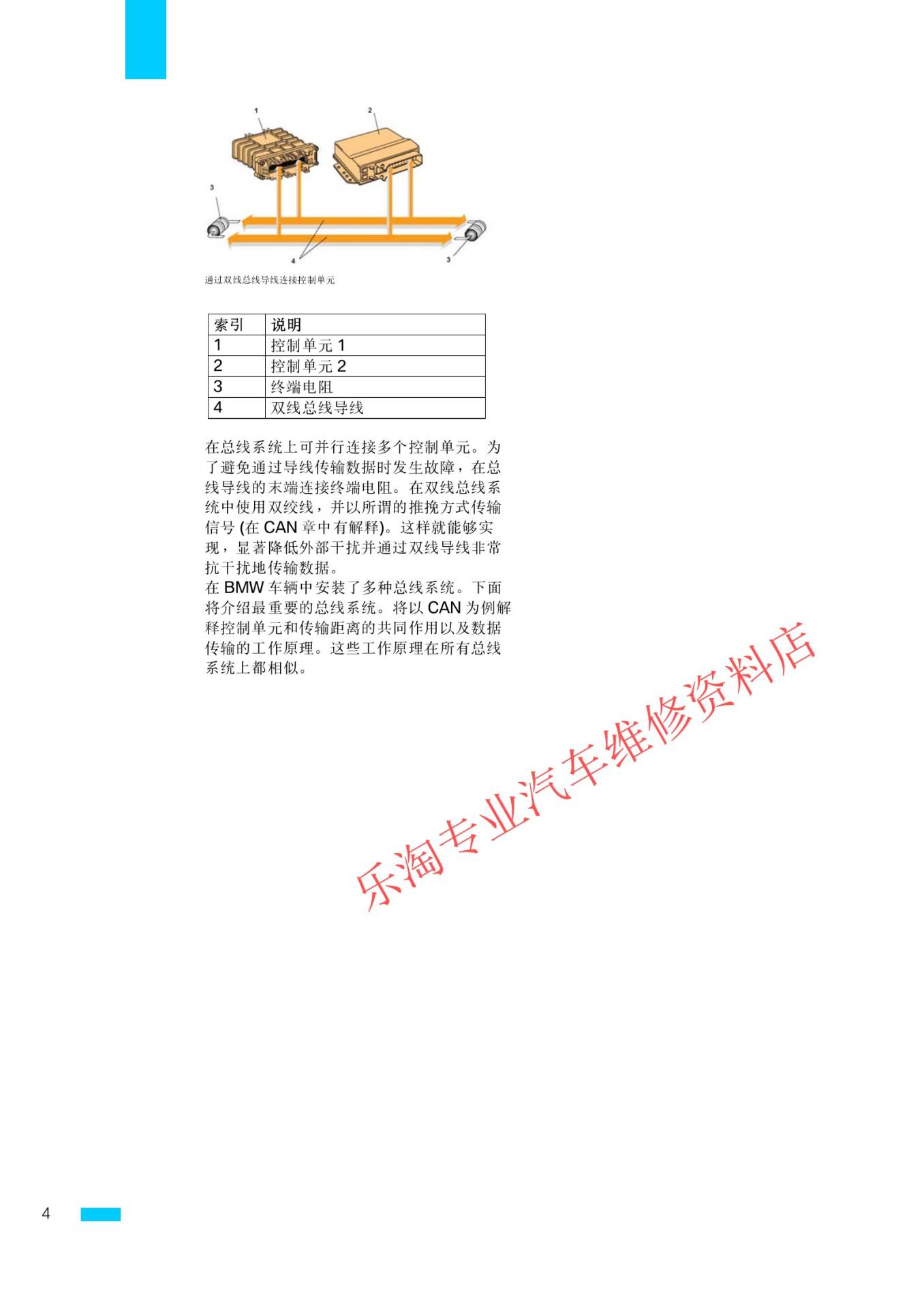

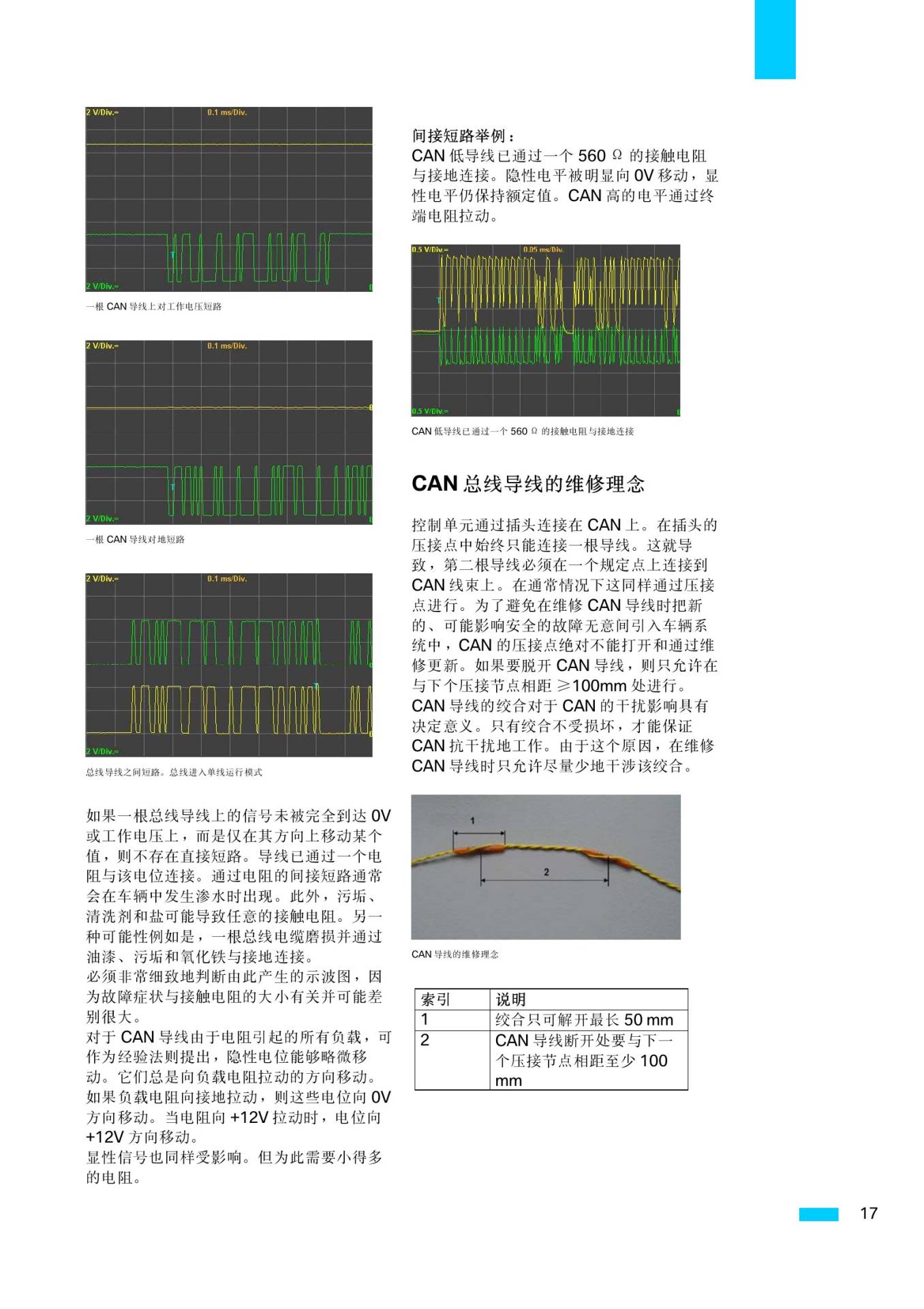

二、CAN双线传输
CAN通过相互绞合的CAN High和CAN Low导线差分传输数据,以降低外部干扰。短路、断路、接触电阻或终端异常会改变静态电压和波形,测量结果必须结合网络状态判断。

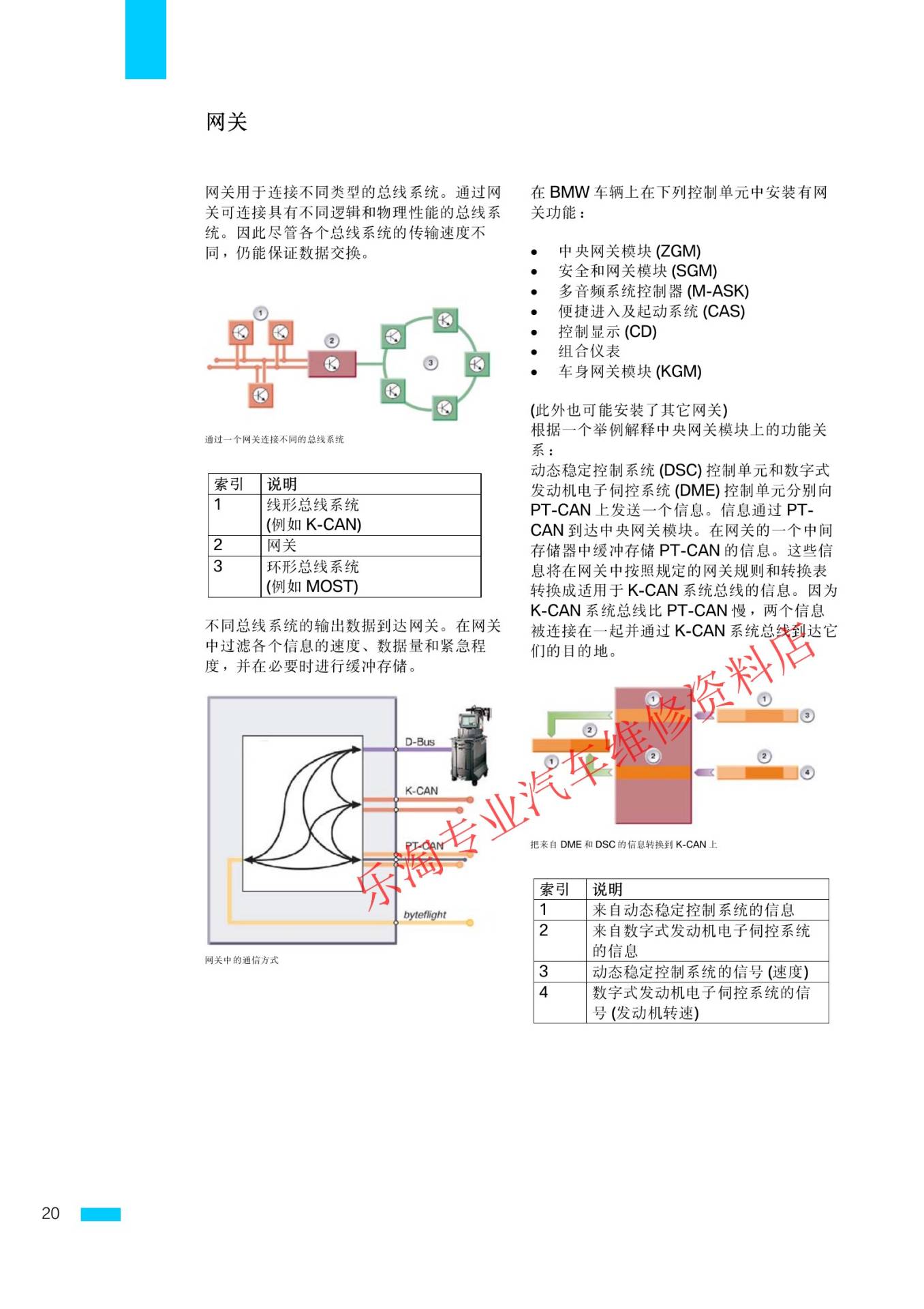

三、网关与子总线
网关连接不同速度或协议的网络并转发报文。一个网关掉线可能造成多个系统同时失联;LIN等子总线故障则通常影响单个主节点下的从设备。诊断时要先区分主干故障与分支故障。

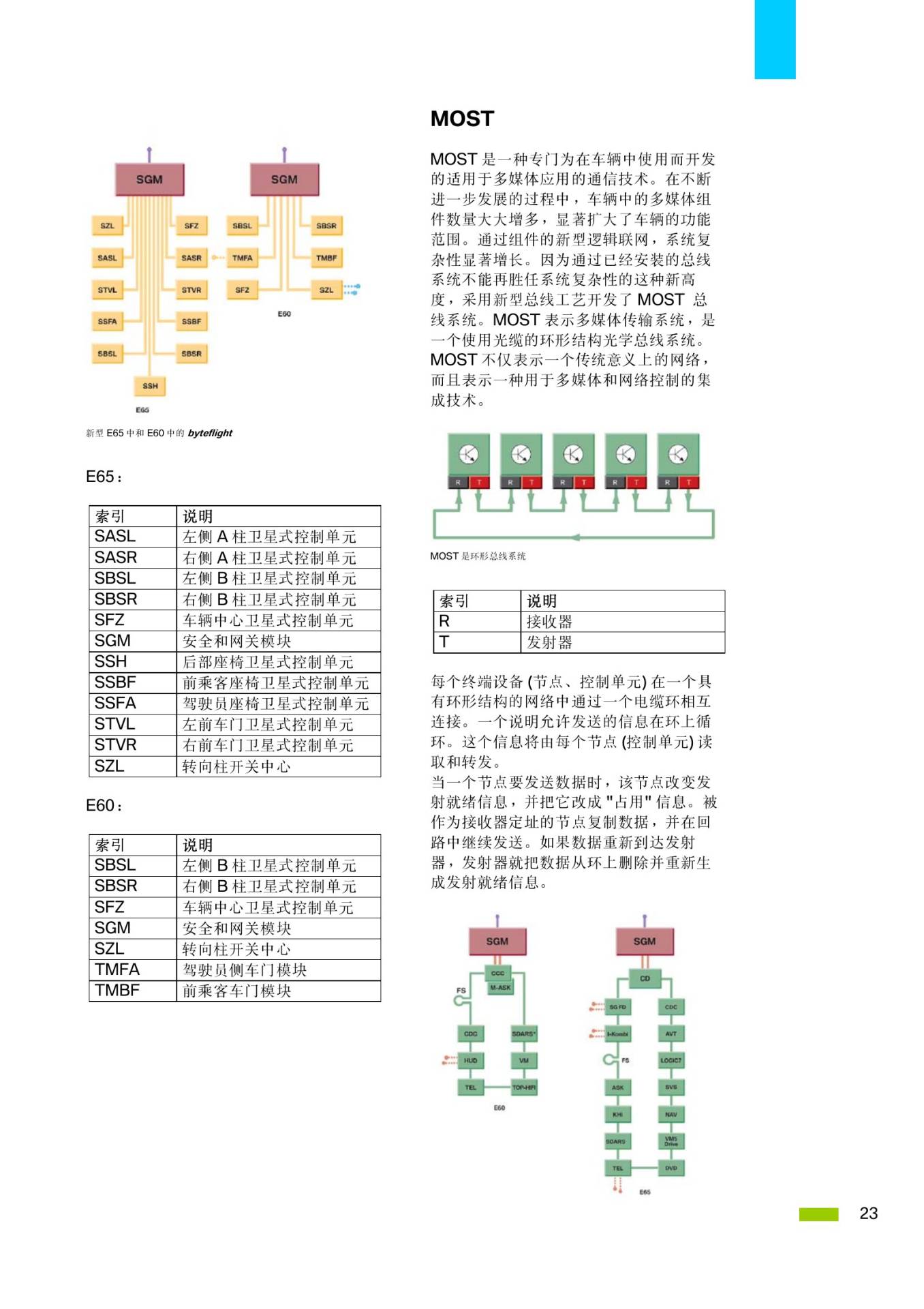

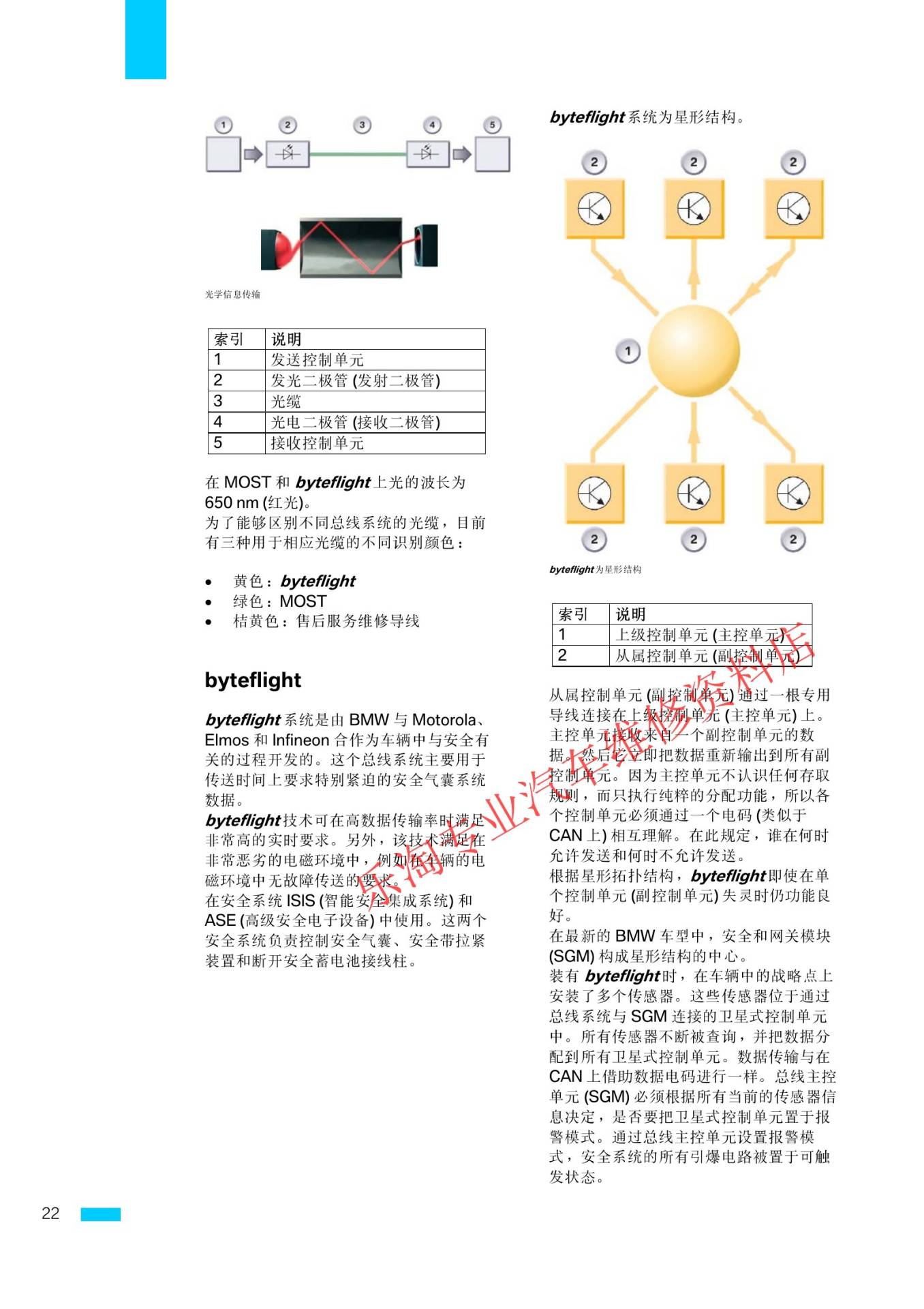

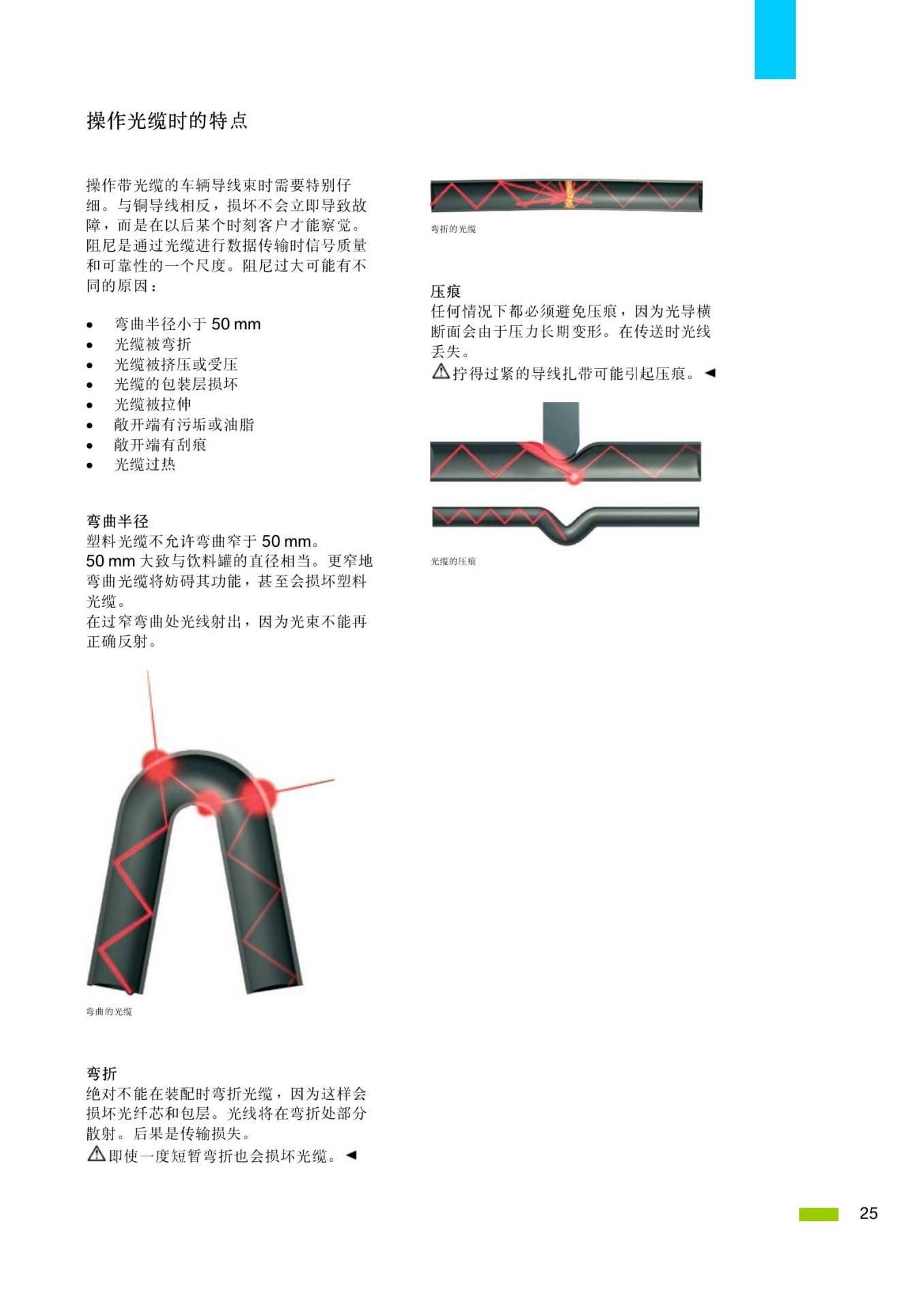

四、MOST与Byteflight光纤网络
MOST用于多媒体数据传输,Byteflight曾用于安全系统的高速光纤通信。光纤端面污染、弯折半径过小或环路中某节点中断都会造成通信异常,检查时应遵守光纤清洁和连接要求。

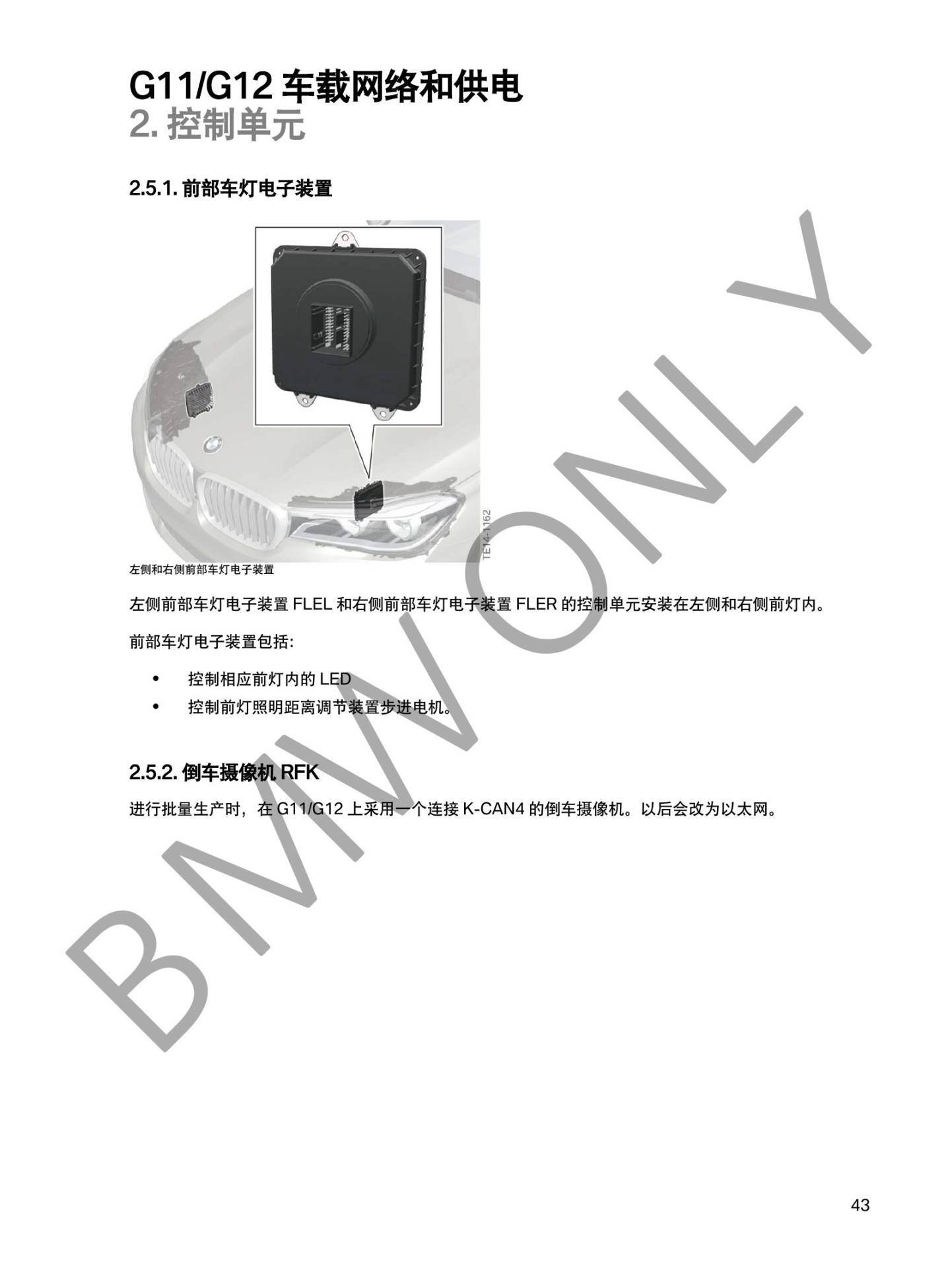

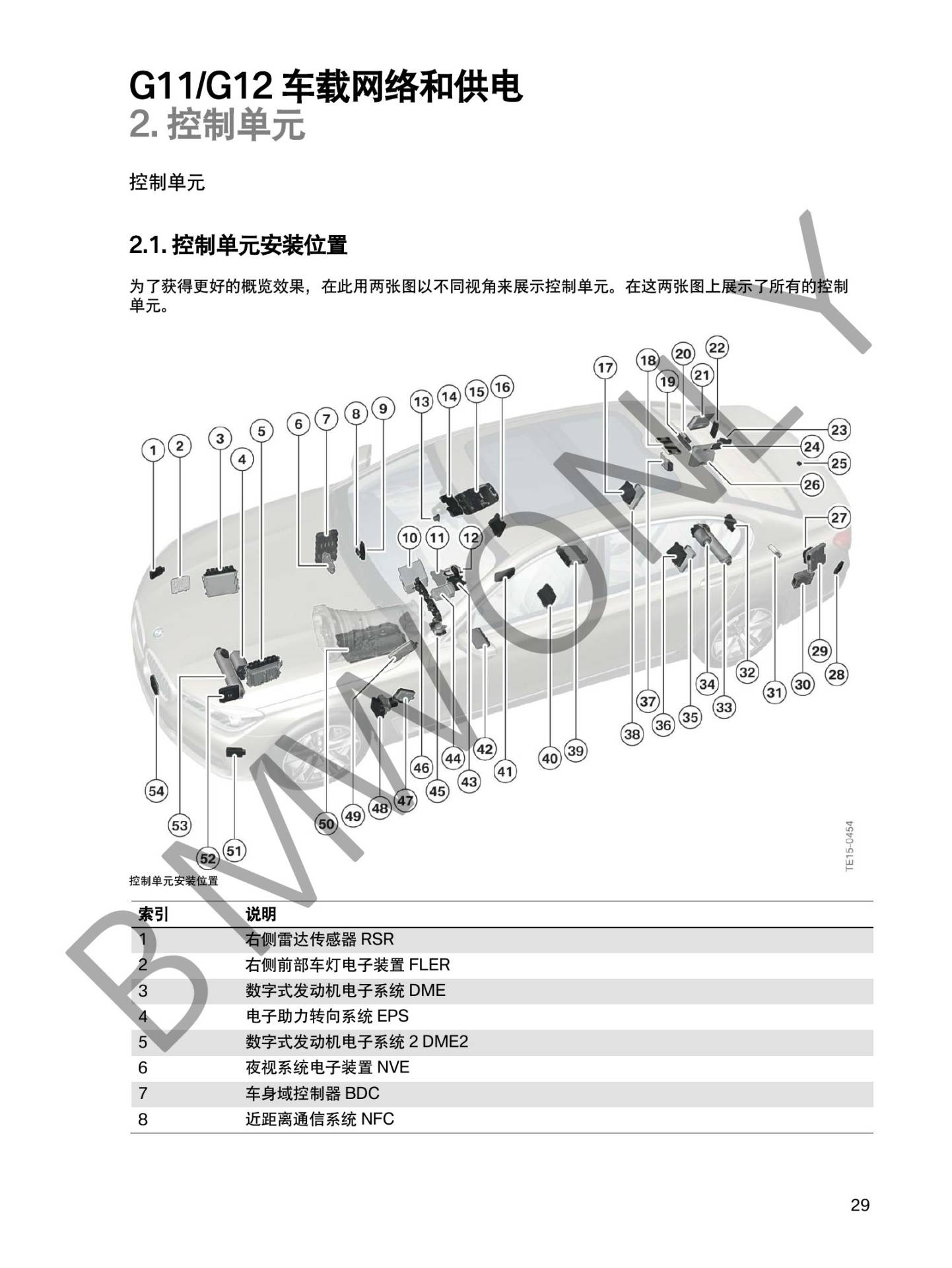

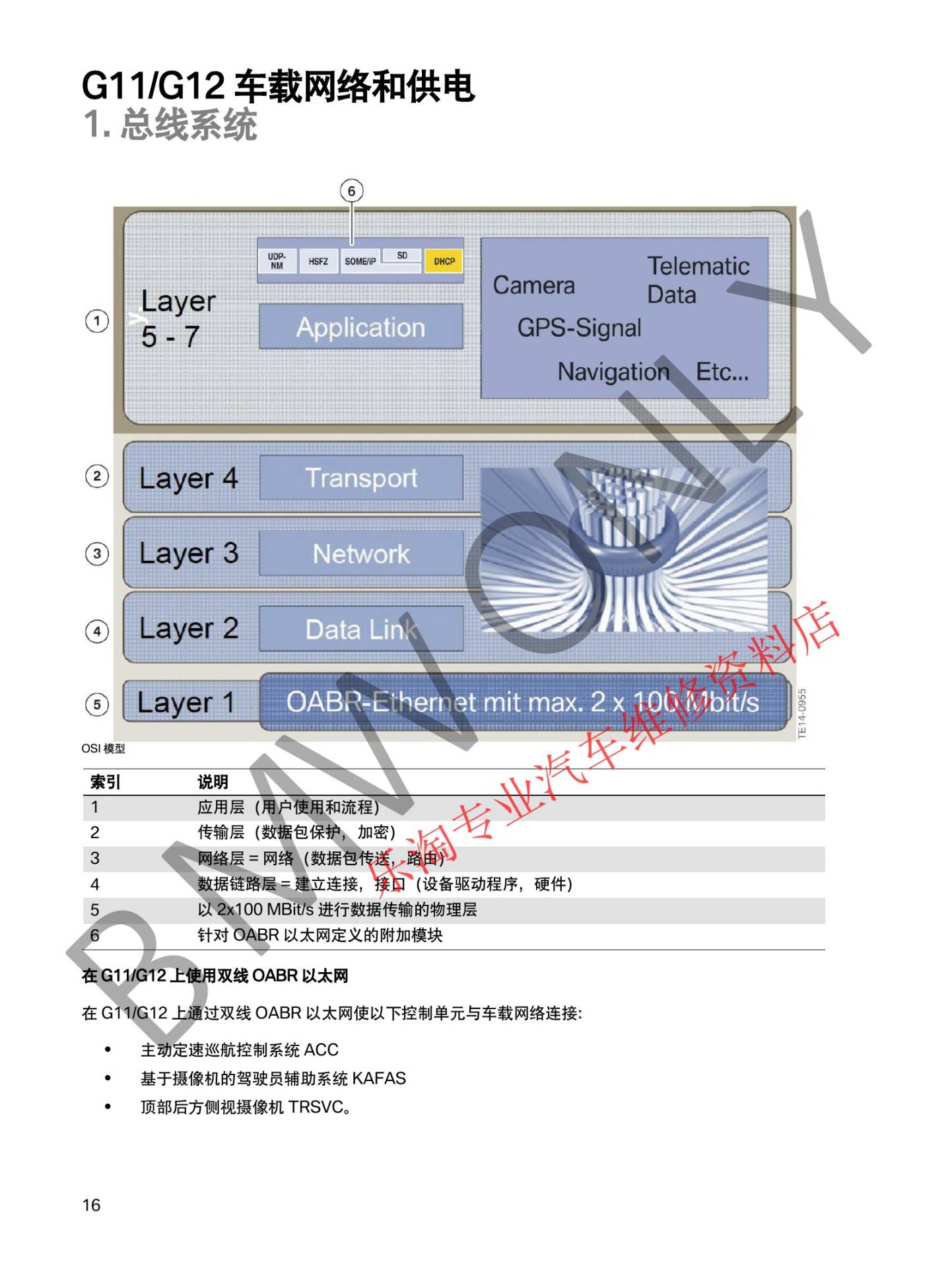

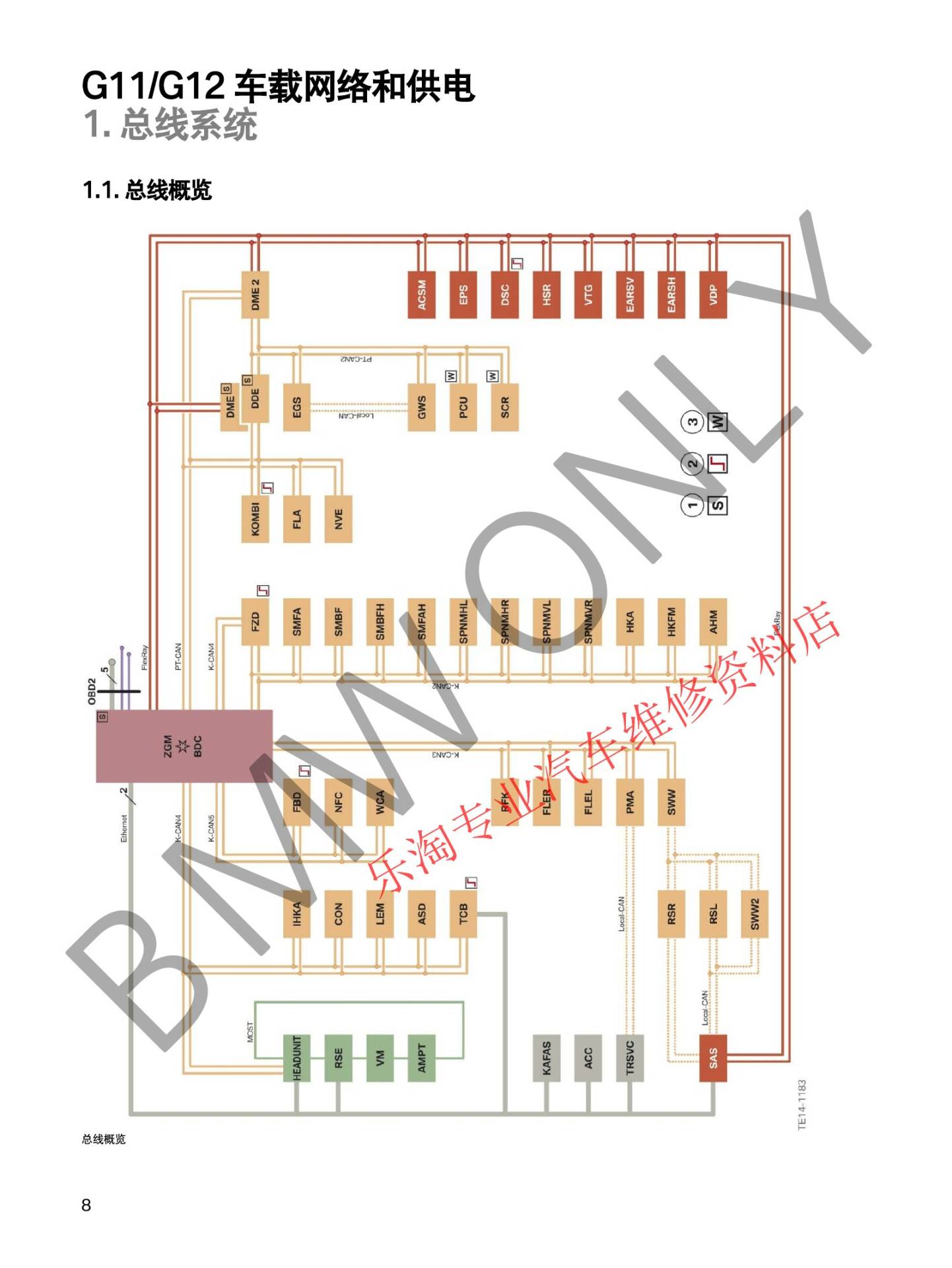

五、G11/G12网络分层
G11/G12采用多种总线分层连接动力、底盘、车身、驾驶辅助和信息娱乐控制单元。不同控制单元既可能直接接入主干,也可能通过域控制器或局部总线连接。


六、网络故障诊断顺序
先执行整车测试并记录失联控制单元,检查蓄电池电压、总线端状态和共同保险丝,再测量总线静态电压、波形及终端电阻。隔离节点时应依据拓扑逐段进行,避免盲目拔插造成新故障。


七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
