宝马大灯的LED损坏：PuMA 62209694-02

一、适用范围与投诉现象

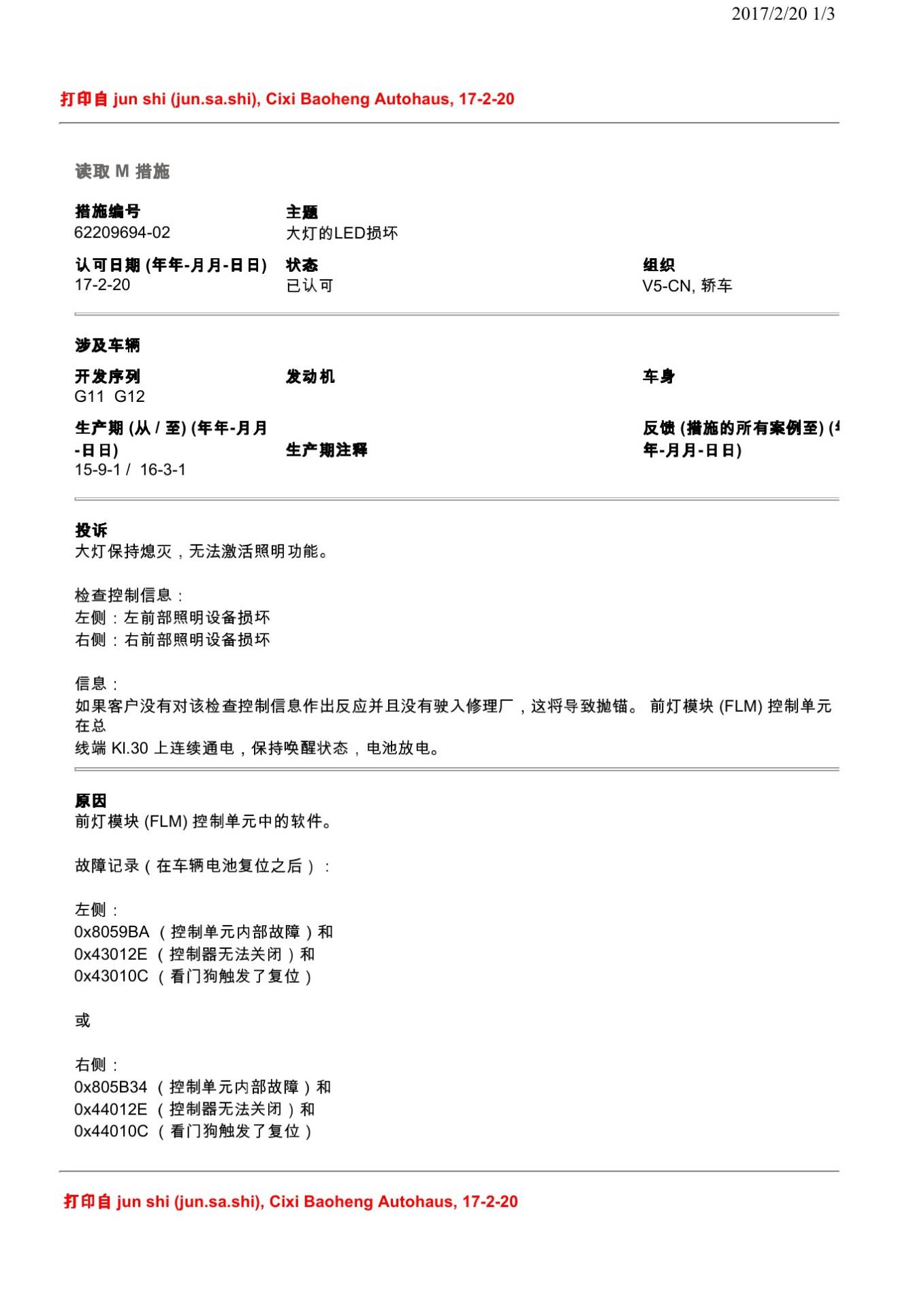

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 大灯保持熄灭，无法激活照明功能。 检查控制信息： 左侧：左前部照明设备损坏 右侧：右前部照明设备损坏 信息： 如果客户没有对该检查控制信息作出反应并且没有驶入修理厂，这将导致抛锚。 前灯模块 (FLM) 控制单元 在总 线端 Kl.30 上连续通电，保持唤醒状态，电池放电。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

前灯模块 (FLM) 控制单元中的软件。 故障记录（在车辆电池复位之后）： 左侧： 0x8059BA （控制单元内部故障）和 0x43012E （控制器无法关闭）和 0x43010C （看门狗触发了复位） 或 右侧： 0x805B34 （控制单元内部故障）和 0x44012E （控制器无法关闭）和 0x44010C （看门狗触发了复位） 2017/2/20 2/3 所涉的车辆装备： 涉及所有大灯类型（标准型、SA524、SA552 和 SA5AZ）。

四、原通报维修措施

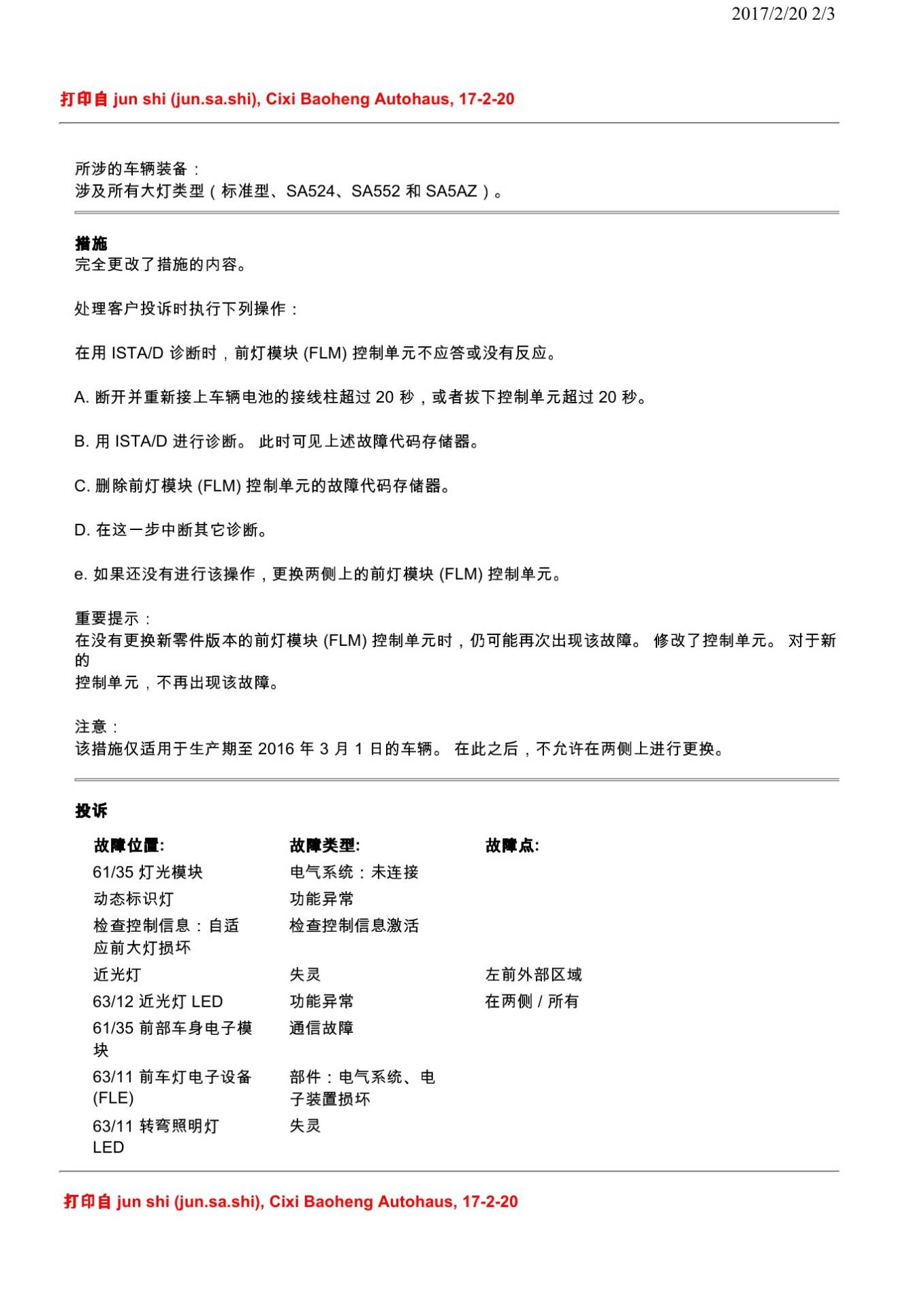

完全更改了措施的内容。 处理客户投诉时执行下列操作： 在用 ISTA/D 诊断时，前灯模块 (FLM) 控制单元不应答或没有反应。 A. 断开并重新接上车辆电池的接线柱超过 20 秒，或者拔下控制单元超过 20 秒。 B. 用 ISTA/D 进行诊断。 此时可见上述故障代码存储器。 C. 删除前灯模块 (FLM) 控制单元的故障代码存储器。 D. 在这一步中断其它诊断。 e. 如果还没有进行该操作，更换两侧上的前灯模块 (FLM) 控制单元。 重要提示： 在没有更换新零件版本的前灯模块 (FLM) 控制单元时，仍可能再次出现该故障。 修改了控制单元。 对于新 的 控制单元，不再出现该故障。 注意： 该措施仅适用于生产期至 2016 年 3 月 1 日的车辆。 在此之后，不允许在两侧上进行更换。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

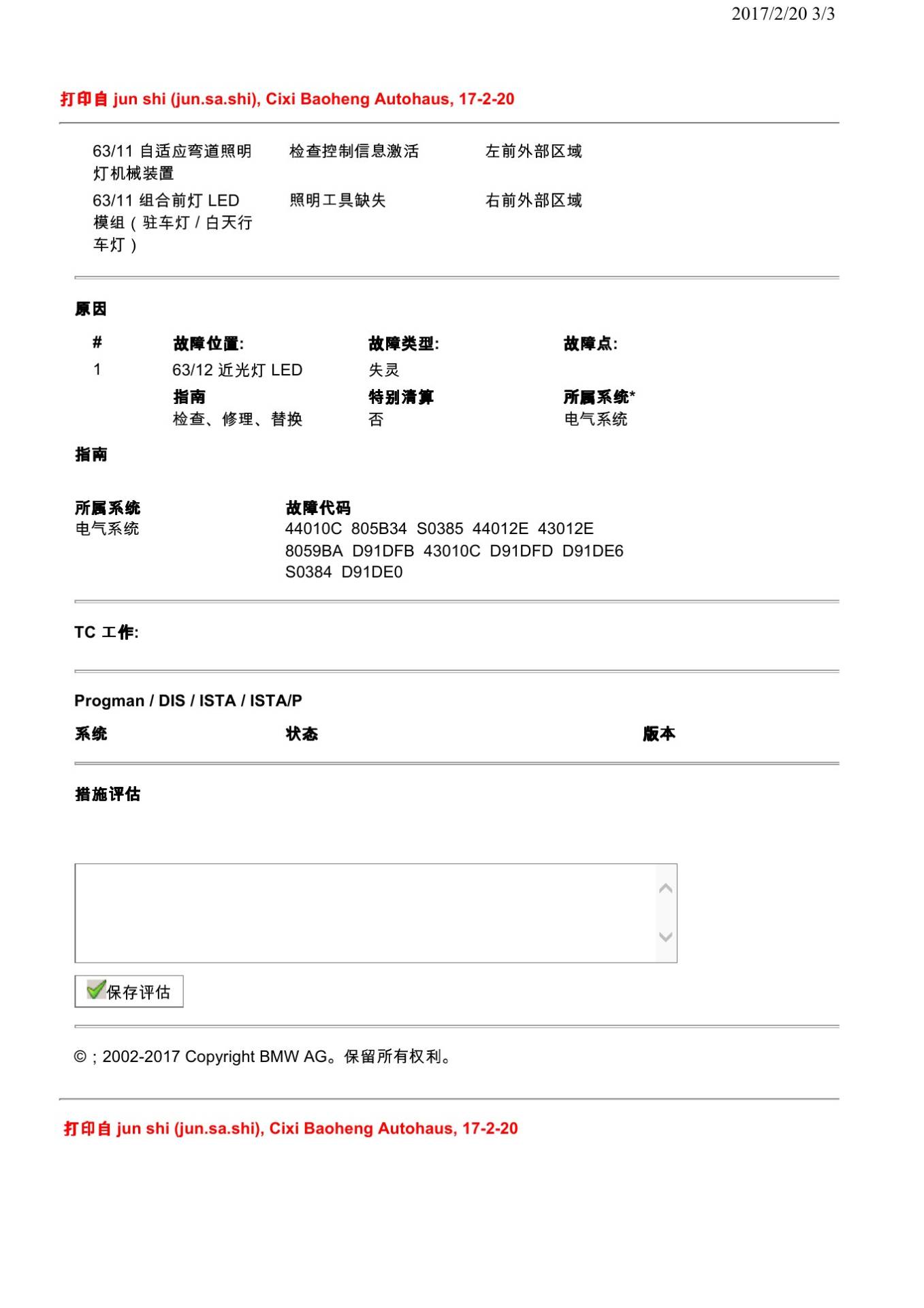

本文依据宝马PuMA技术通报62209694-02及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
