宝马侧视摄像机失灵：PuMA 63565015-01

一、适用范围与投诉现象

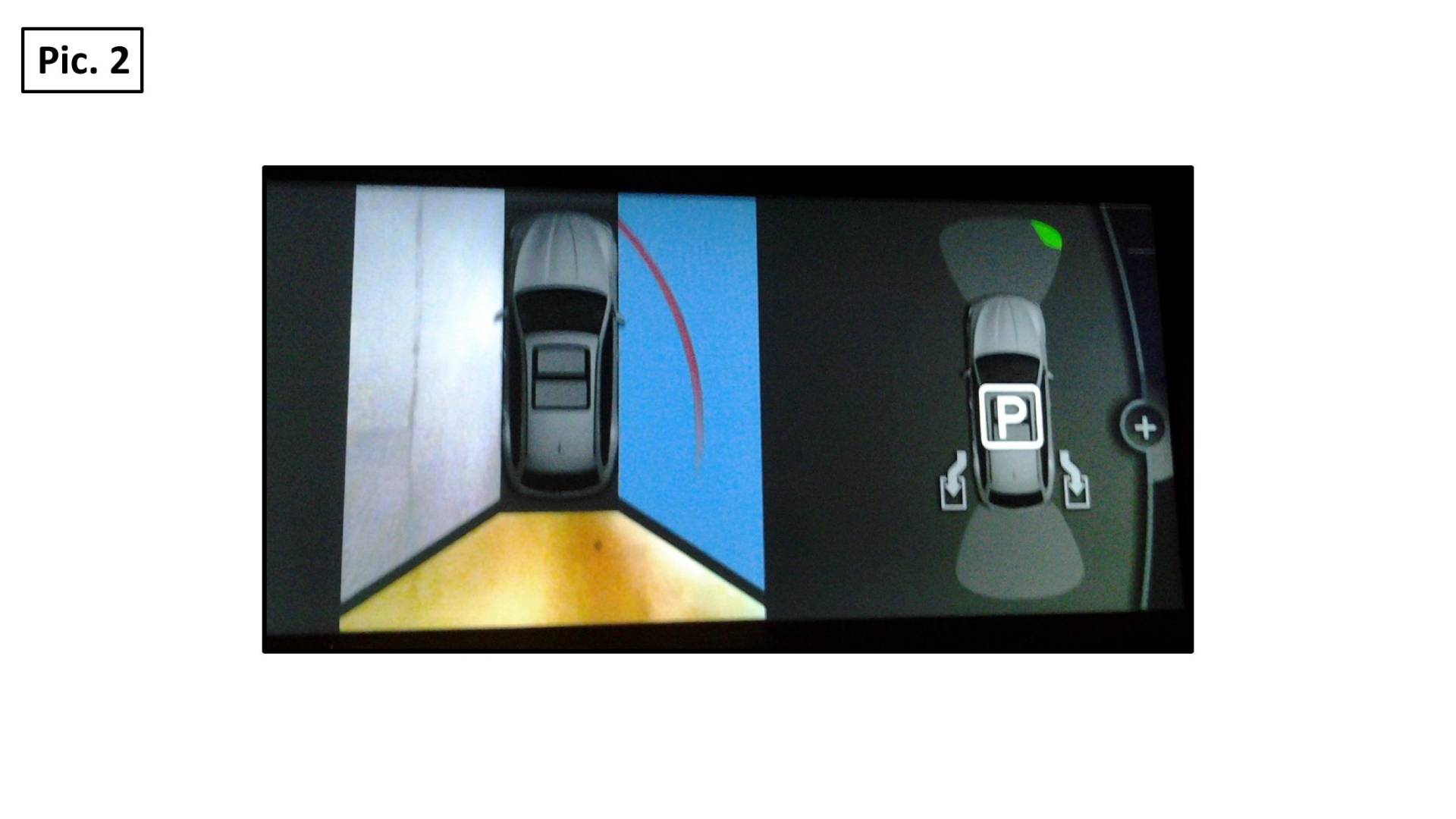

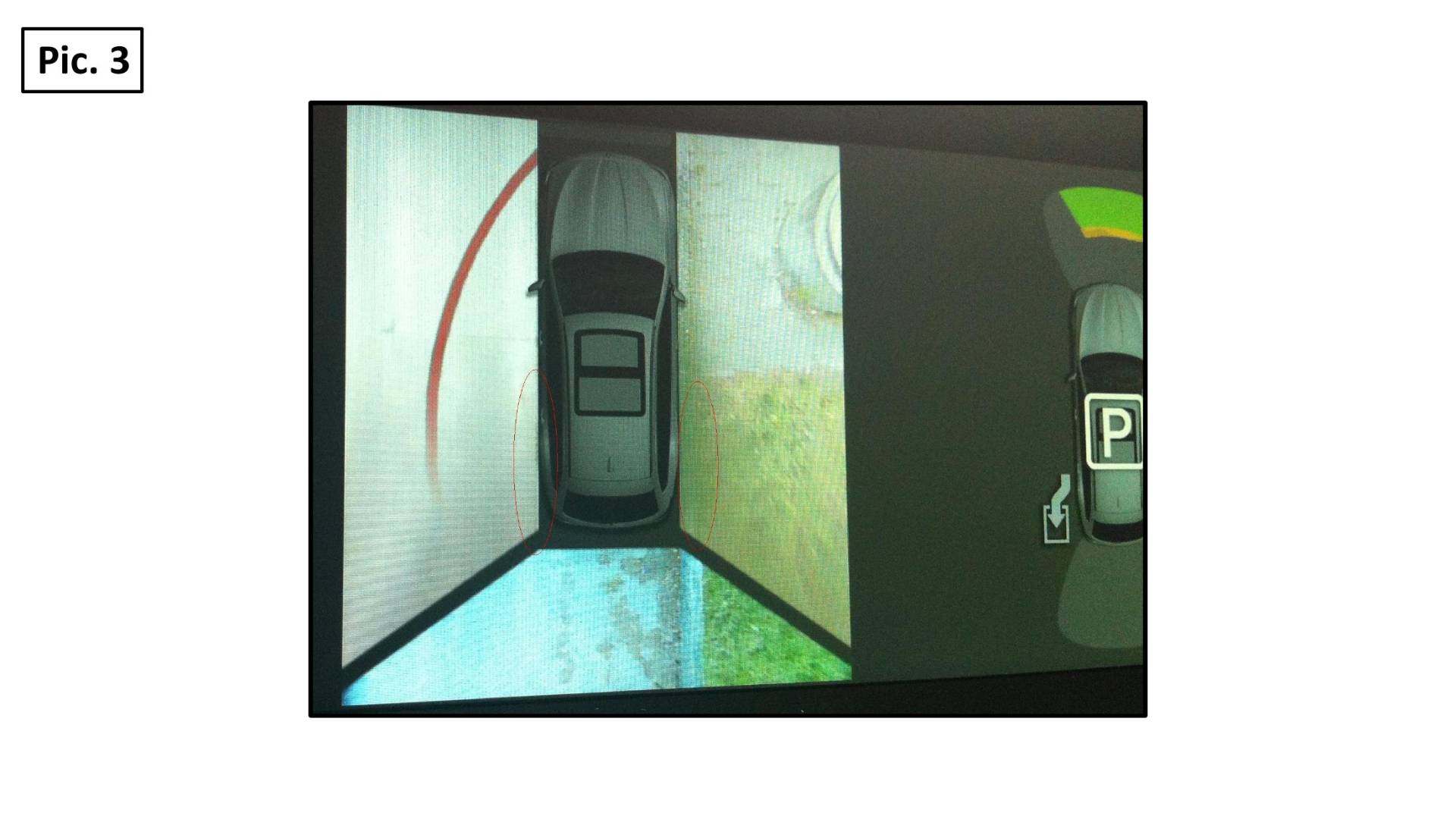

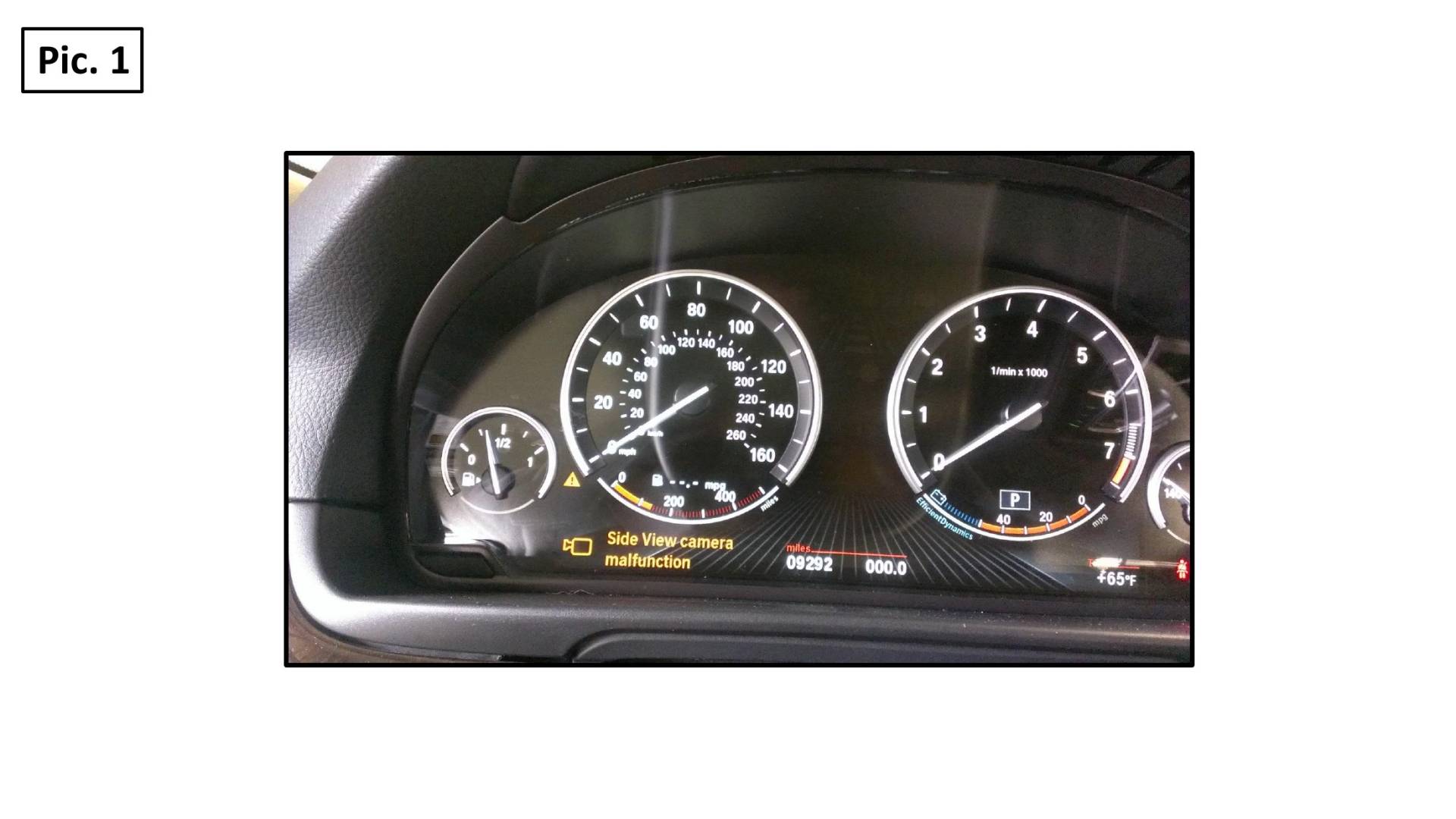

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 客户投诉前部保险杠中的侧视摄像机完全或部分失灵。 示例图片见附件,图1-3。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

HSD 线上的播头连接。

四、原通报维修措施

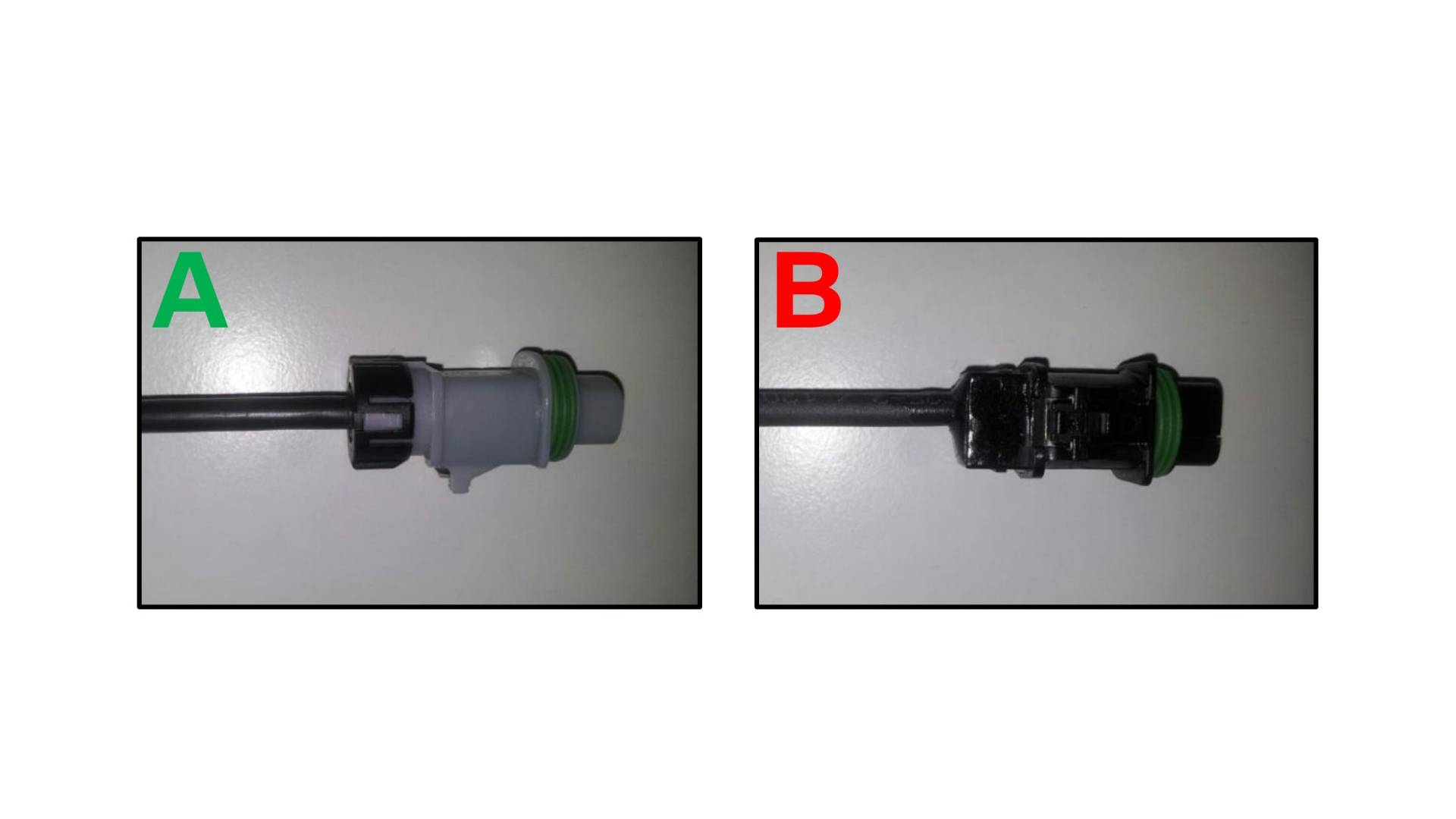

处理客户投诉时，用 ISTA 4 进行诊断并执行相应的测试模块。 如果有表明侧视摄像机失灵的故障记录，请注意以下操作步骤。 第1步 : 将左侧和右侧侧视摄像机插头露出来。 见维修手册 66 53 030 - HRN ANZHE 〈更新)左侧或右侧侧视摄像机 第2步: 确定两个侧视摄像机 HSD 线的插头类型。 必须根据附件"Connector Type"中的参考图来百分百确认。 A) 如果左侧侧视摄像机的 HSD 线上识别出了播头类型 B : - 更换左侧侧视摄像机 2017/9/28 2/4 - 更换左侧侧视摄像机的 HSD 线 (播头类型 A) B) 如果右侧侧视摄像机的 HSD 线上识别出了插头类型 B : - 更换右侧侧视摄像机 - 更换右侧侧视摄像机的 HSD 线 (插头类型 A) C) 如果左侧和右侧侧视摄像机的 HSD 线上识别出了插头类型 B : - 更换左侧侧视摄像机 - 更换右侧侧视摄像机 - 更换左侧侧视摄像机的 HSD 线 (播头类型 A) - 更换右侧侧视摄像机的 HSD 线 (插头类型 A) 相应的修理时注意以下维修手册 : 66 53 030 - PREACH (更新) 左侧或右侧侧视摄像机 61 11 … - 安装左侧侧视摄像机的维修导线 61 11 … - 安装右侧侧视摄像机的维修导线 结算 : 结算应按下列故障编号和有效保修规定进行。 修理的临时故障代码 : 66 53 90 01 00 此故障编号不在正式故障编号目录中，但存储在和柔统中。 因此可通过保修进行结算。 在保修之外，可以通过已知的许用过程查询规定，看看当前应使用哪个。 A) 检查两根 HSD 线、安装左侧维修导线并更换左侧侧视摄像机 : 根据车辆诊断 : 工时代码 : 00 65 761 B) 检查两根 HSD 线、安装右侧维修导线并更换右侧侧视摄像机 : 根据车辆诊断 : 工时代码 : 00 65 762 C) 检查两根 HSD 线、安装两根维修导线并更换两个侧视摄像机 根据车辆诊断 : 工时代码 : 00 65 763。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

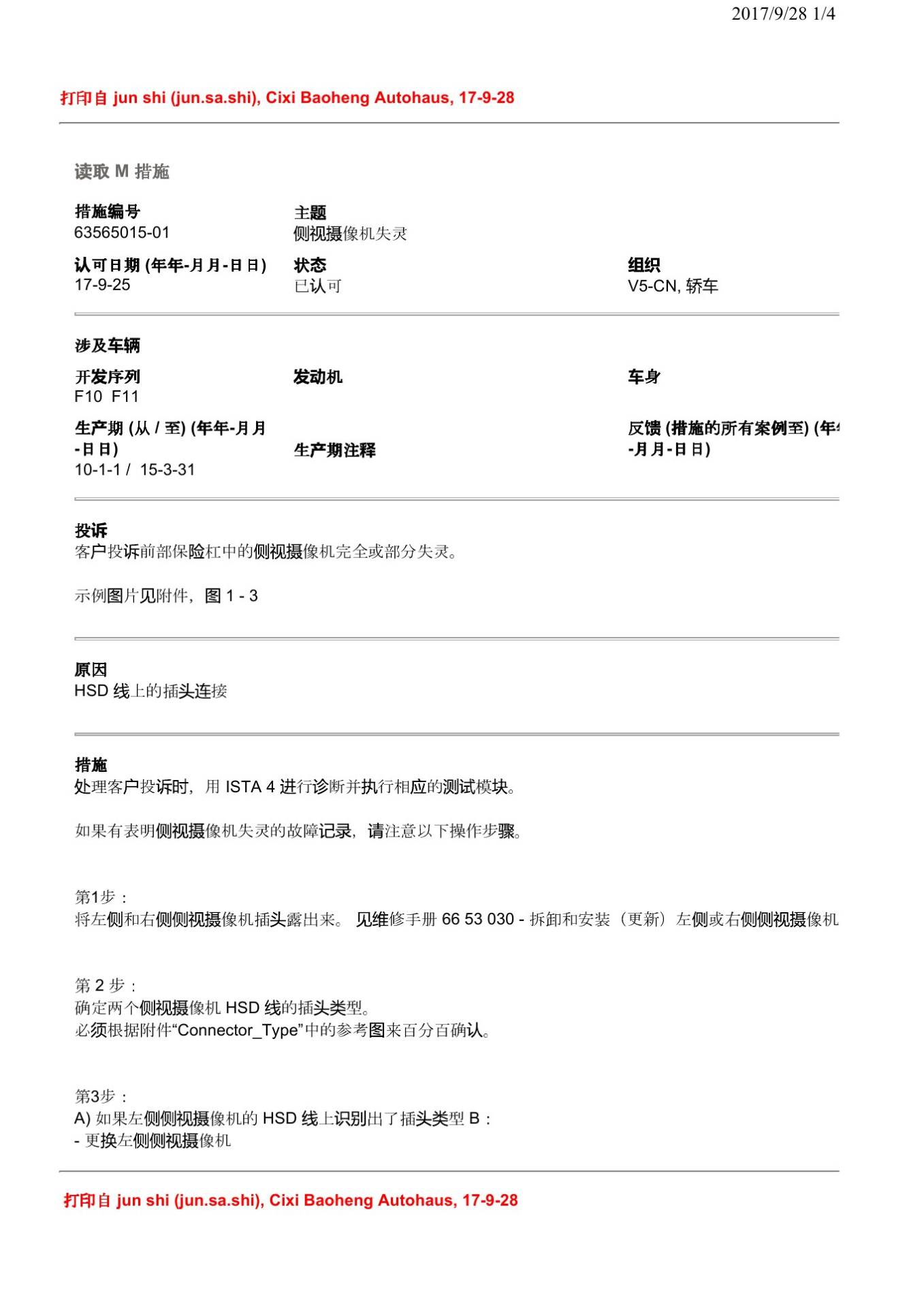

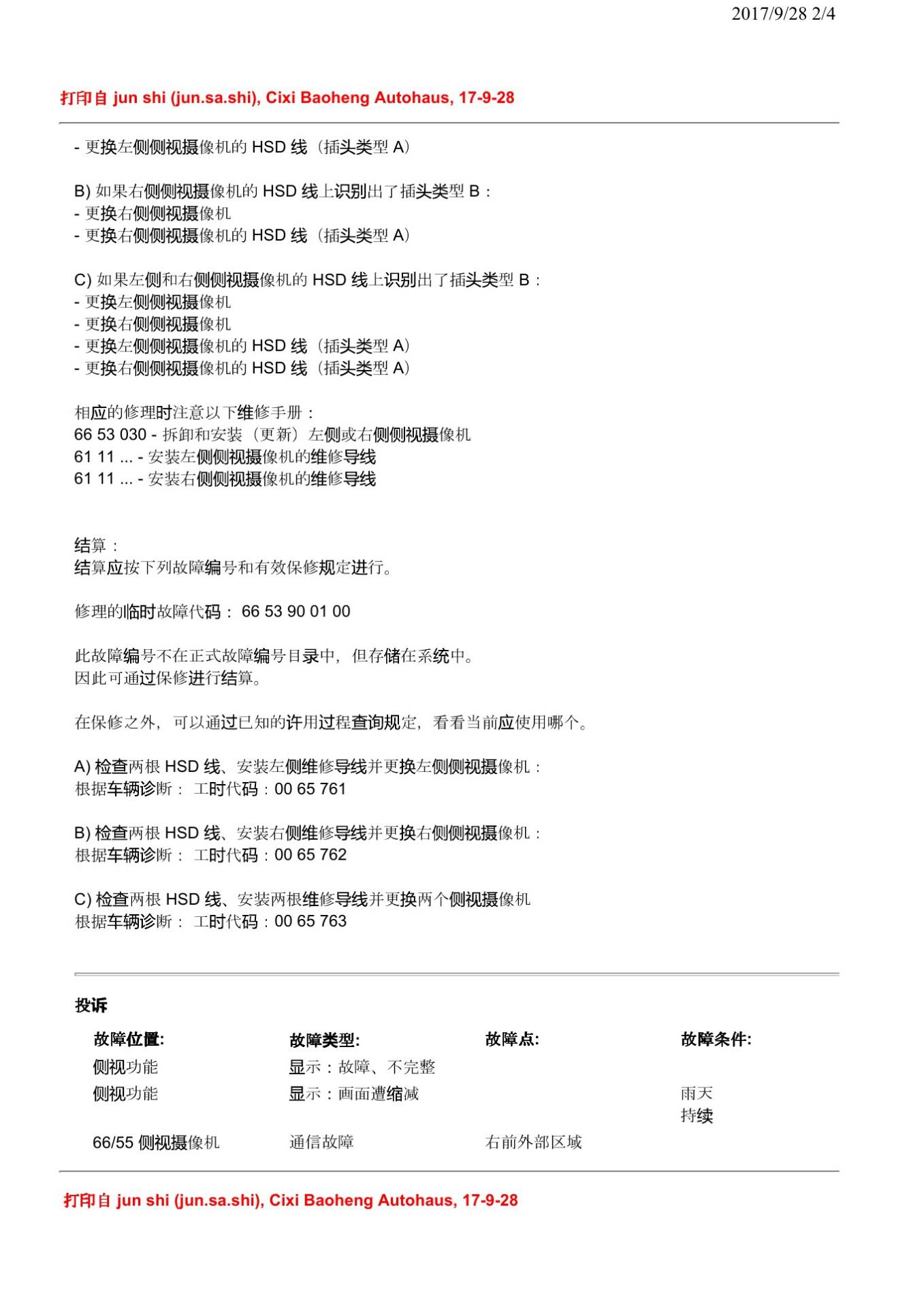

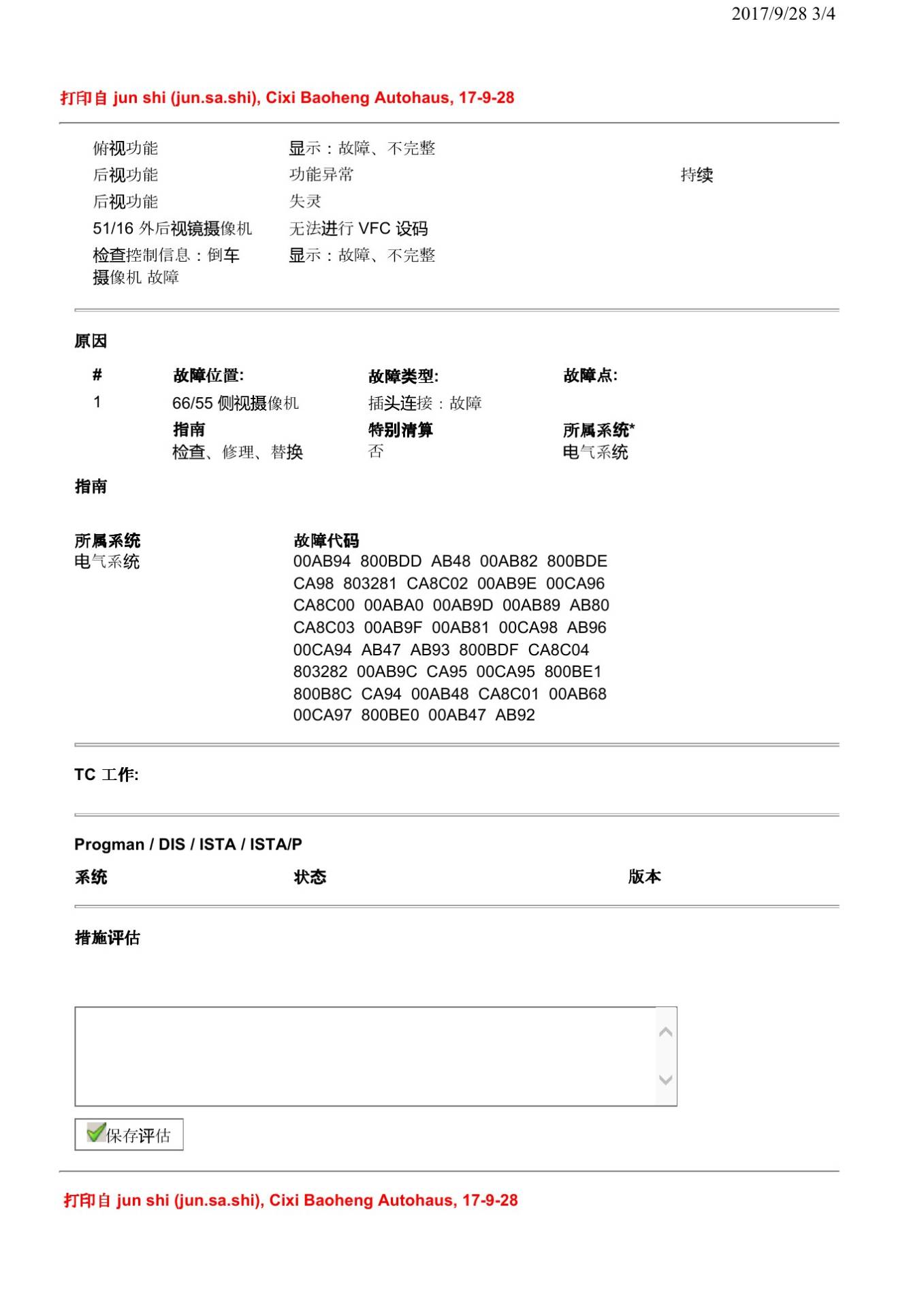

本文依据宝马PuMA技术通报63565015-01及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
