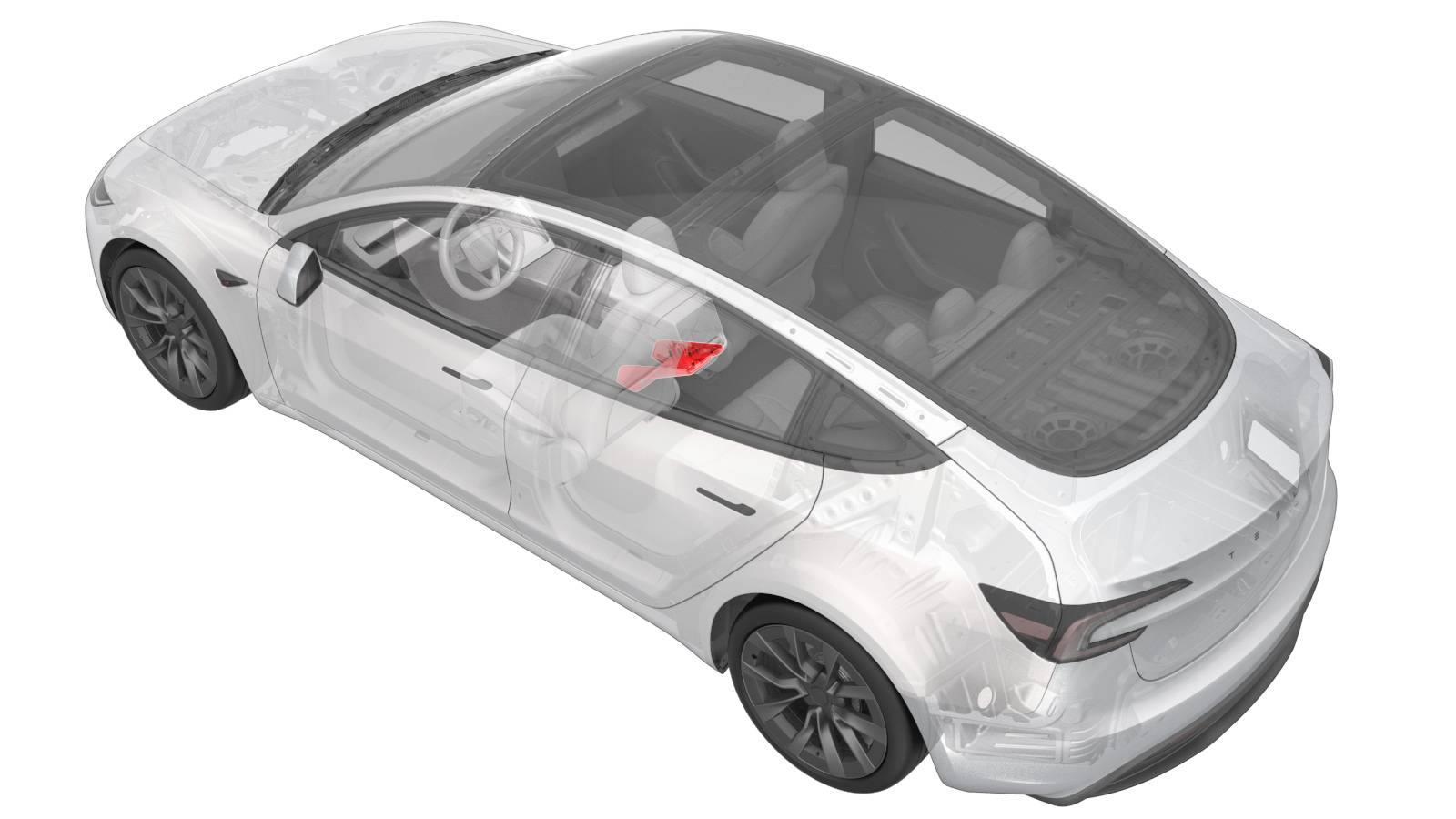

2024 年及以后款 Model 3 的中控台后端面板面向第二排座椅，是中控台末端的一块独立饰板。Tesla 主程序将其固定方式分成 6 个卡子与 2 个锁片，并明确规定先松上部卡子、再松下部锁片；按顺序操作比单纯记住“八个固定点”更重要。
适用范围与作业准备
对应 Tesla《面板 - 后 - 中控台（拆卸和更换）》中英文主程序，校正代码 1519010042，FRT 0.12。本主程序未给出螺栓或扭矩值，也没有要求拆下整个中控台。操作前打开所有车门、完全降下所有车窗，并将前排左右座椅向前移动，给后端面板留出访问空间。
拆卸：先上部卡子，再下部锁片
- 确认两前排座椅已前移，后排可安全接近中控台末端。
- 按原厂顺序先松开靠上的卡子，再松开靠下的锁片；两组固定件合计为 6 个卡子、2 个锁片。不要在下部仍锁住时直接拉动整块面板。
- 固定件释放后，将后端面板从中控台上取下。
安装与完工检查
- 将后端面板对准中控台，先固定靠上的 6 个卡子，再固定靠下的 2 个锁片，确认面板沿边缘贴合。
- 将前排左右座椅移回原位，升起所有车窗并关闭所有车门。
本站补充的完工检查：目视确认面板没有翘角或明显松脱，座椅移动范围内没有遗留工具。若卡接点损伤或装配位置与当前车辆不符，应按 VIN 和最新版原厂程序核对，不能强压面板。
原厂资料及关联程序
主程序：Tesla《面板 - 后 - 中控台（拆卸和更换）》／“Panel - Rear End - Center Console (Remove and Replace)”，适用 2024 年及以后款 Model 3 中控台后端面板，主 GUID：GUID-C58D5D3C-2076-4DF6-ADFA-A57554AFAF4D。中文主程序；英文主程序。

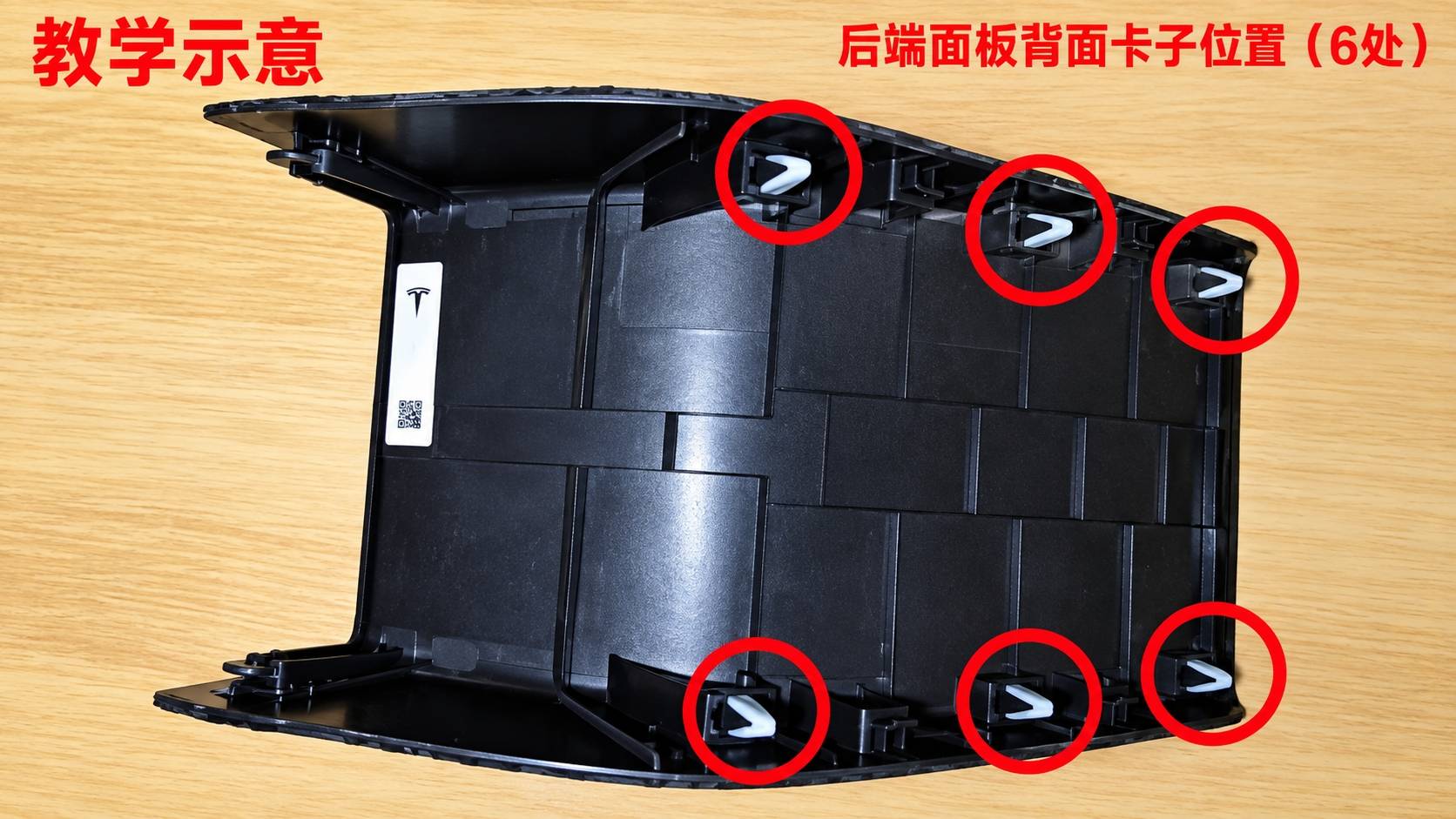

主程序没有直接引用其他必须执行的拆装程序，拆装时应核对实车是否另需处理相邻饰件。前三张配图均为本主程序原厂图；新增教学图根据第三张原厂图强化 6 个卡子位置；隐藏卡子应以实车与原厂最新程序为准。施工前按 VIN、地区、生产日期和 Tesla 最新资料确认具体内饰配置。
