整理上汽 55-51SN五速自动变速器(24针+26针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

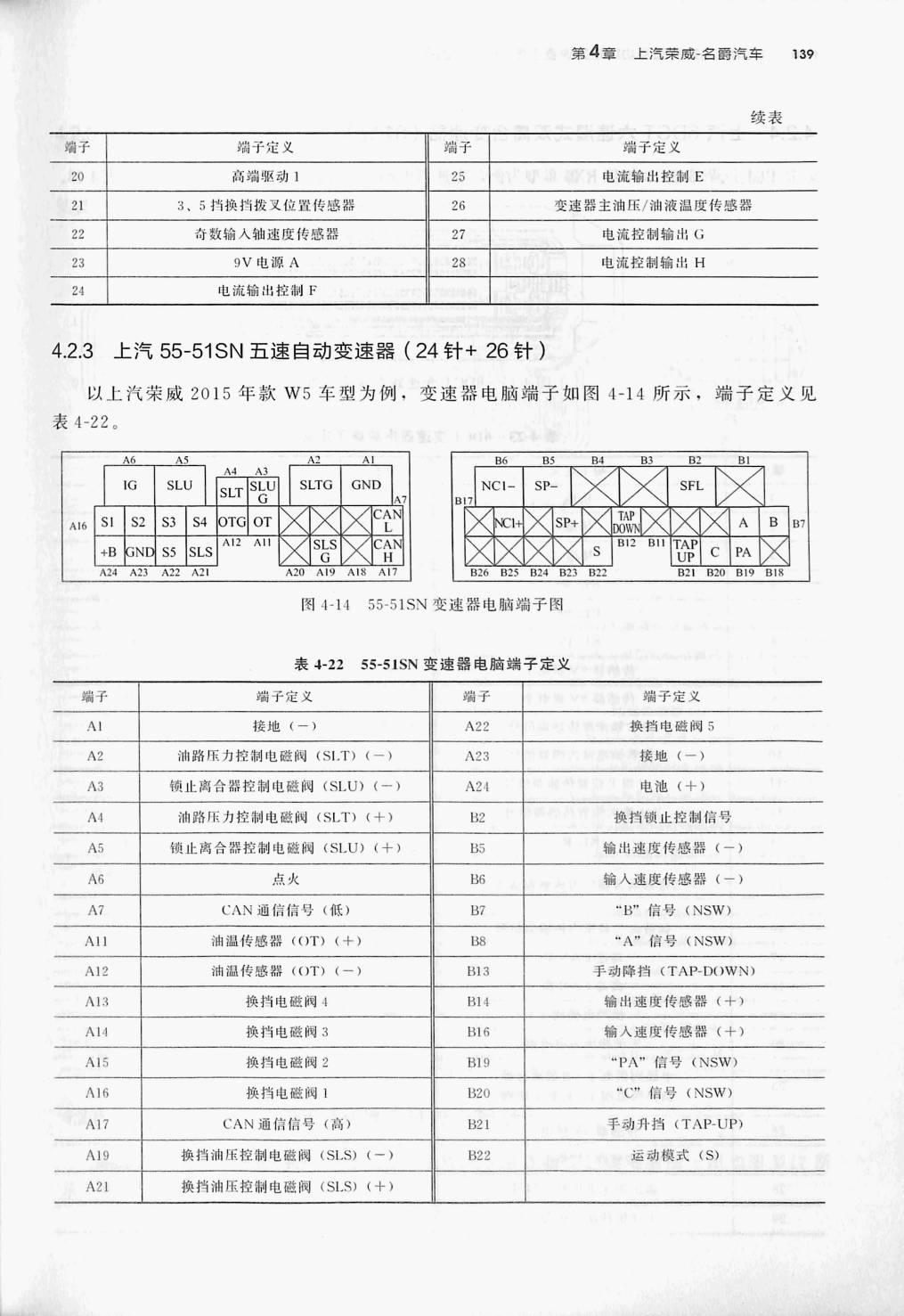

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-22。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 | 信息7 | 信息8 |
|---|---|---|---|---|---|---|---|
| A6 | AS | A2 | AL | B6 | BS | B4 | B3 |
| A3 | |||||||
| IG | SLU | SLT SLU | SLTG | GND | NCI- | SP- | SFL |
| G | CAN | B17 | |||||
| A16 SI S2 S3 S4 OTG OT | L | NCl+ | SP+ | DOWN TAP | A | B B7 | |
| +B GND S5 SLS A12 AII | SLS | CAN | B12 BI1 TAP C PA | ||||
| G | H | UP | |||||
| A24 A23 A22 A21 | A20 A19 A18 A17 | B26 B25 B24 B23 B22 | B21 B20 B19 B18 |
表4-22 55-51SN 变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 蟎子 | 端子定义 | 端于 | 端子定义 |
| A1 | 接地(一) | A22 | 换挡电磁阀5 |
| A2 | 油路压力控制电磁阀(SLT)( ) | A23 | 接地(一) |
| A3 | 锁止离合器控制电磁阀(SLU)(一) | A24 | 电池(十) |
| A4 | 油路压力控制电磁阀(SLT)(十) | B2 | 换挡锁止控制信号 |
| A5 | 锁止离合器控制电磁阀(SLU)(+) | B5 | 输出速度传感器(一) |
| A6 | 点火 | B6 | 输入速度传感器(一) |
| AT | CAN通信信号(低) | B7 | “B” 信号(NSW) |
| AII | 油温传感器(OT)(+) | B8 | “A”信号(NSW) |
| A12 | 油温传感器(OT)(一) | B13 | 手动降挡(TAP-DOWN) |
| A13 | 换挡电磁阀4 | B14 | 输出速度传感器(十) |
| AI4 | 换挡电磁阀3 | B16 | 输入速度传感器(十) |
| A15 | 换挡电磁阀 2 | B19 | “PA” 信号(NSW) |
| A16 | 换挡电磁阀1 | B20 | “C”信号(NSW) |
| A17 | CAN 通信信号(高) | B21 | 手动升挡(TAP-UP) |
| A19 | 换挡油压控制电磁阀(SLS)(一) | B22 | 运动模式(S) |
| A21 | 换挡油压控制电磁阀(SL.S)(十) |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
