奔驰W222混合动力系统：能量流、高压部件、安全作业与诊断

一、先从车辆状态和能量显示理解混动工作

两段培训视频从W222混合动力车型的整车状态开始，利用仪表荷电状态、能量流动画和车内操作说明发动机、电机、高压蓄电池之间的关系。能量流随起步、加速、滑行、制动能量回收和充电状态变化，仪表画面只反映当时的控制结果。诊断时应把驾驶工况、荷电状态、温度和故障环境数据一起记录，不能根据单个箭头或一次油耗显示判断总成损坏。

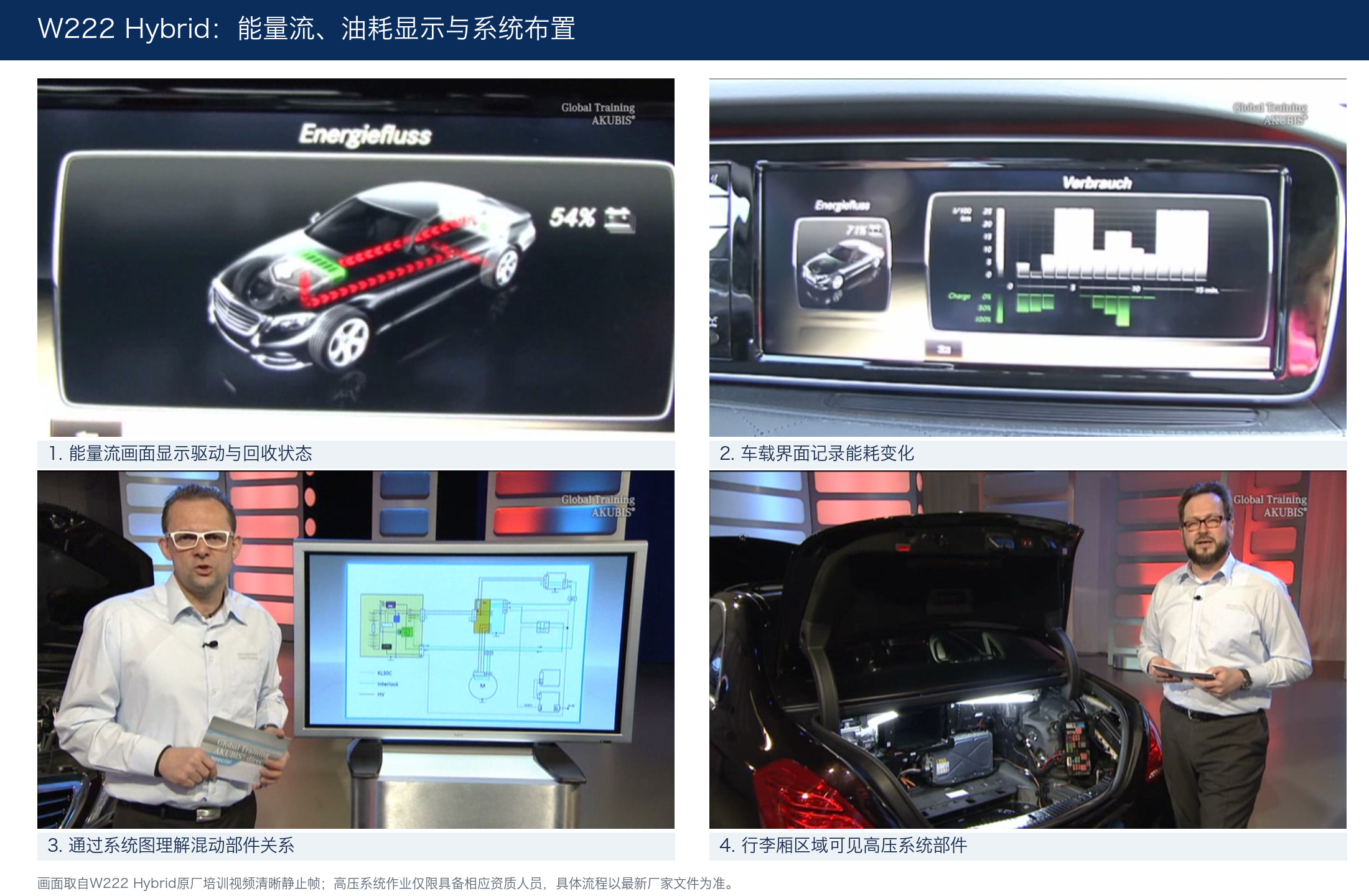

二、能量流和油耗界面用于观察趋势，不替代实际值诊断

视频展示不同能量流方向以及车载能耗记录，并通过系统图把高压蓄电池、功率电子、电机和发动机联系起来。能耗历史会受到路况、驾驶方式、空调负荷和蓄电池状态影响，更适合作为运行趋势线索。出现续航下降、发动机频繁启动或能量回收异常时，应继续读取高压蓄电池状态、温度、绝缘、冷却和能量管理实际值。

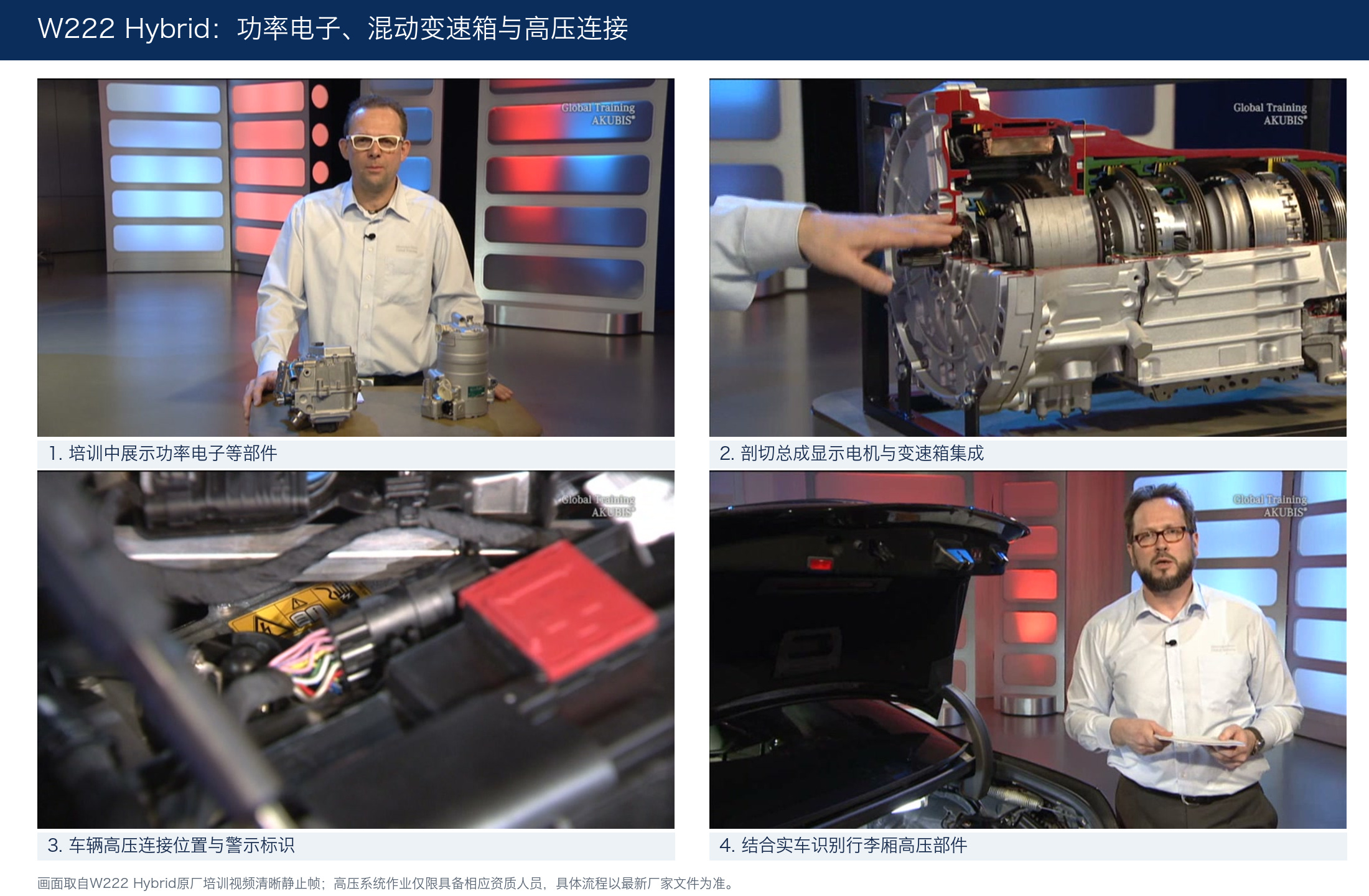

三、功率电子、电机与变速箱构成相互关联的高压动力链

培训画面展示功率电子部件、混动变速箱剖切总成和车辆高压连接位置。电机集成在动力传递系统中，相关故障可能同时牵涉高压供电、位置与转速信号、变速箱控制、冷却或机械传动。检查实车时应以部件标识、线束颜色、警示标签和线路图确认系统边界，禁止凭普通燃油车经验拆开带高压标识的连接。

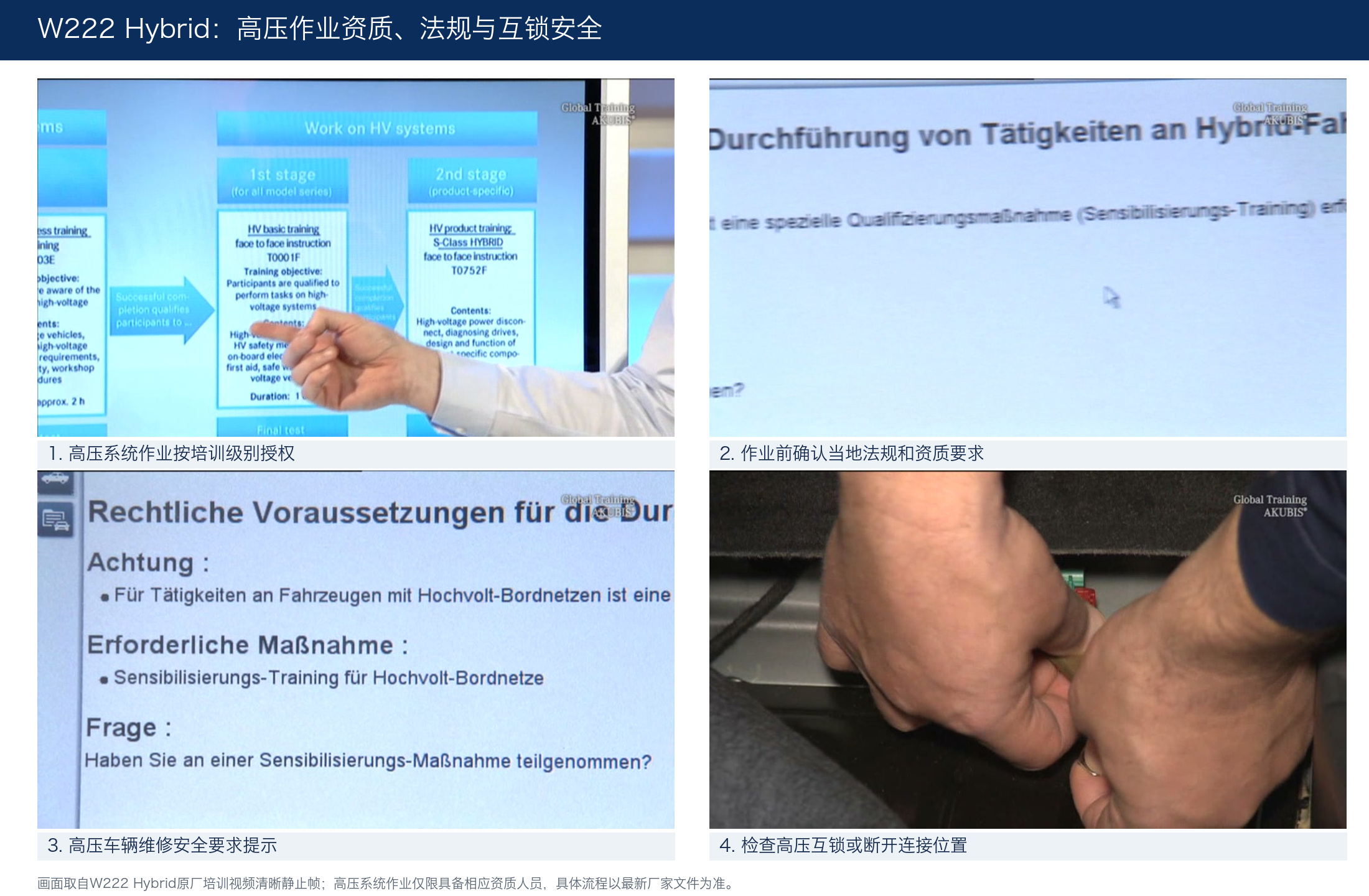

四、高压作业资格与互锁检查是维修前提

第二段视频明确介绍高压系统作业培训等级和当地法规要求，并展示高压互锁或断开连接位置。只有具备对应资质并获得授权的人员才能执行规定范围的高压作业。断电流程必须依照车辆最新维修文件完成，包括防止重新接通、等待规定时间、确认无电压及保护已断开的连接；不能把拔下某个插头等同于系统已经安全断电。

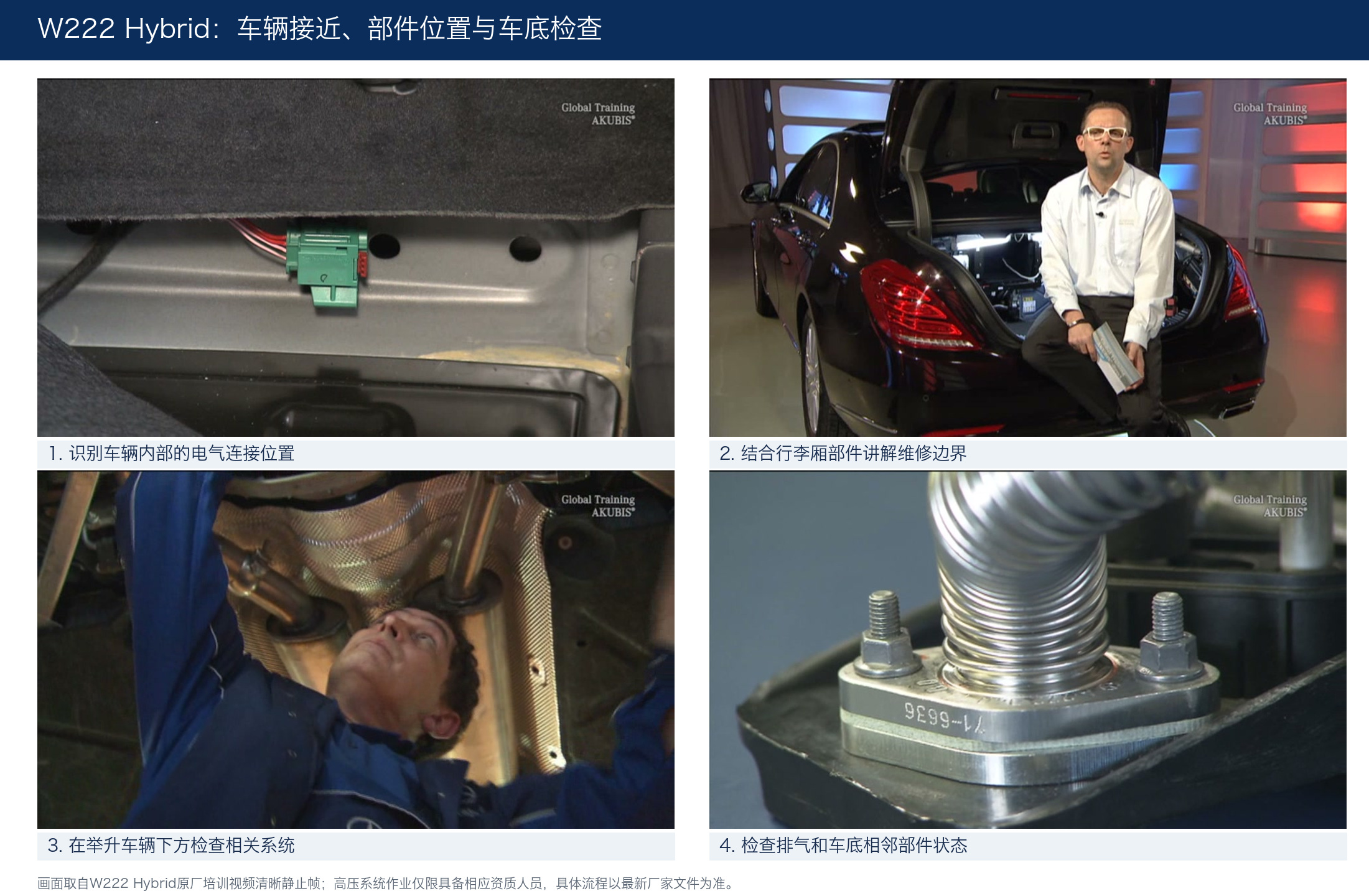

五、车辆检查同时覆盖行李厢、车底与相邻系统

视频结合行李厢部件、车内连接点和举升车辆下方的画面说明部件位置。高压线束、冷却管路和排气或车身部件可能在狭小区域相邻，碰撞、底部托举错误或拆装相邻部件都可能造成隐蔽损伤。检查时应观察固定支架、护板、密封、连接器和管路，发现外观异常后再根据维修文件确定是否允许继续通电或需要扩大检查。

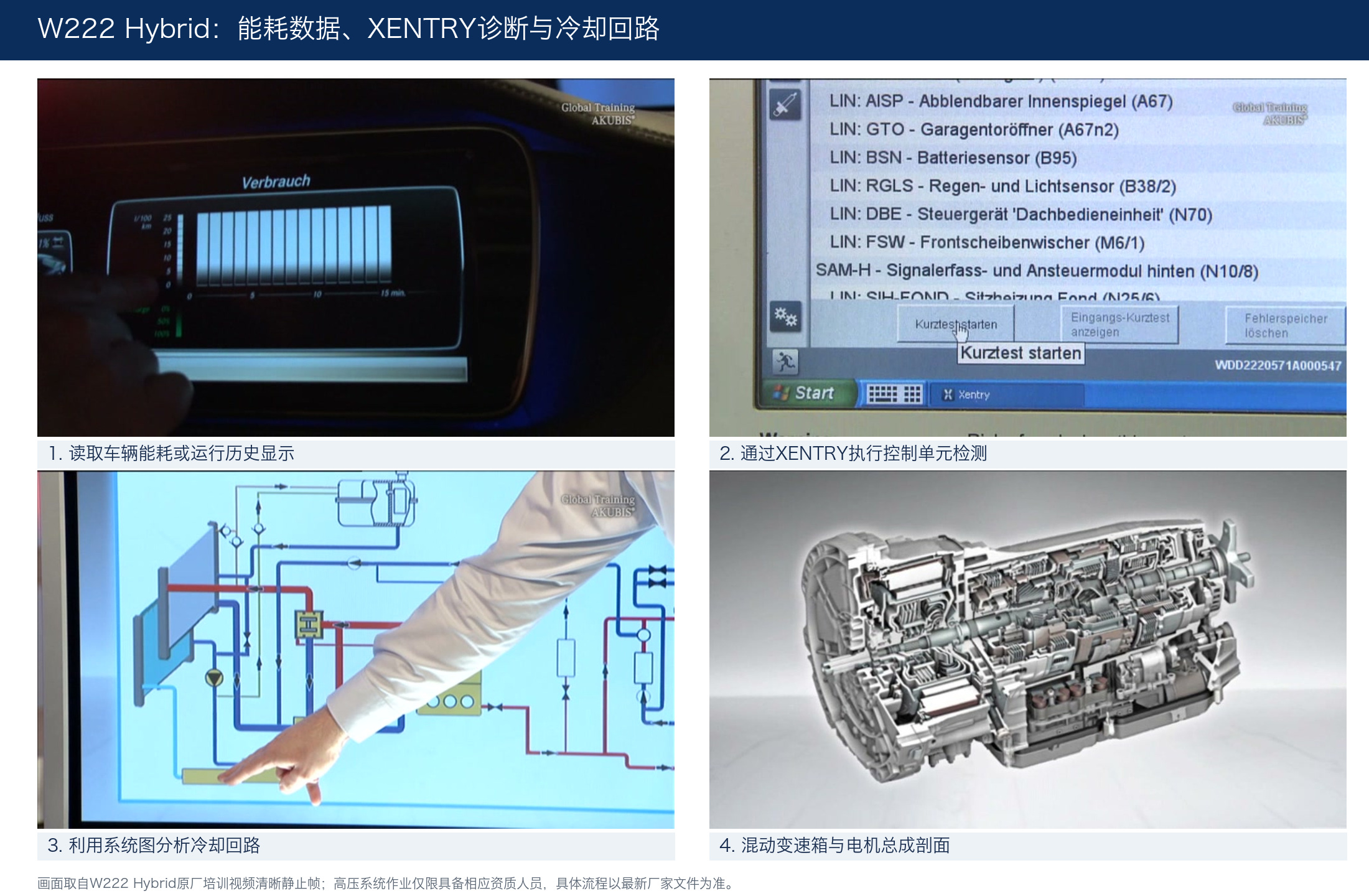

六、XENTRY、冷却回路和总成结构共同组成诊断证据

培训最后把能耗数据、XENTRY控制单元检测、冷却回路图和混动变速箱剖面放在一起。正确诊断应先完成整车快速测试，保存故障码与环境数据，再结合实际值和线路、液流图确定故障路径。冷却异常可能限制电机或高压蓄电池功率，通信或互锁故障也会使系统停止工作；只有当测量结果与结构位置、系统逻辑相互印证时，才应进入拆装或部件更换。
