奔驰722.9电子液压控制单元拆卸：油底壳进入、插头释放与阀体取出

722.9电子液压控制单元位于变速箱油底壳内部，对油液洁净度、插头密封和阀体固定要求较高。

拆卸过程中应使用洁净工作区并记录不同螺栓位置，防止阀体受力或污染。

一、固定变速箱并排出油液

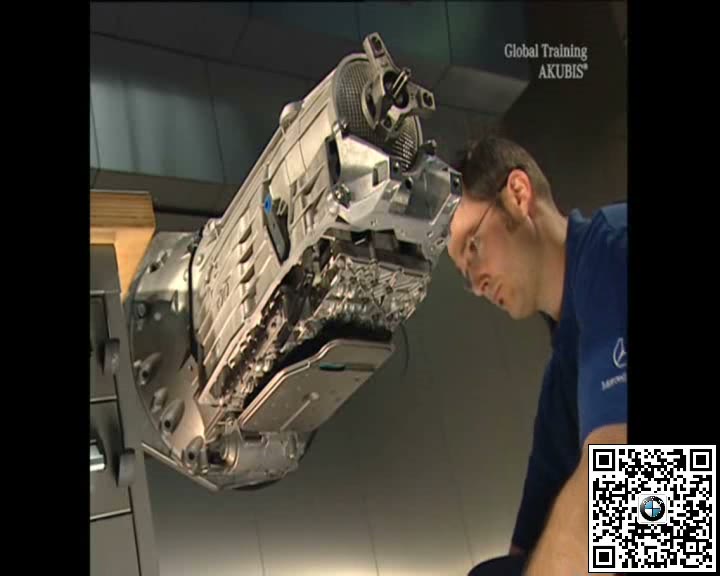

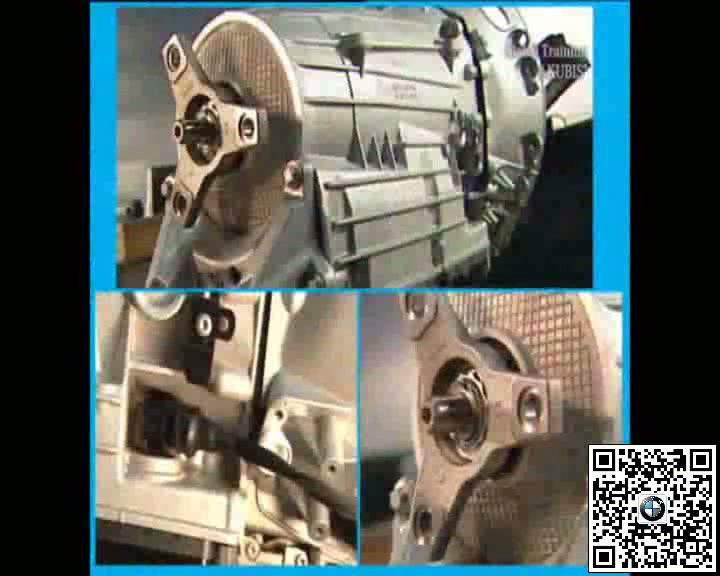

确认变速箱版本，清洁外部并稳定支撑总成，按规定排出油液后拆下油底壳和滤清器。

二、释放电气连接和固定件

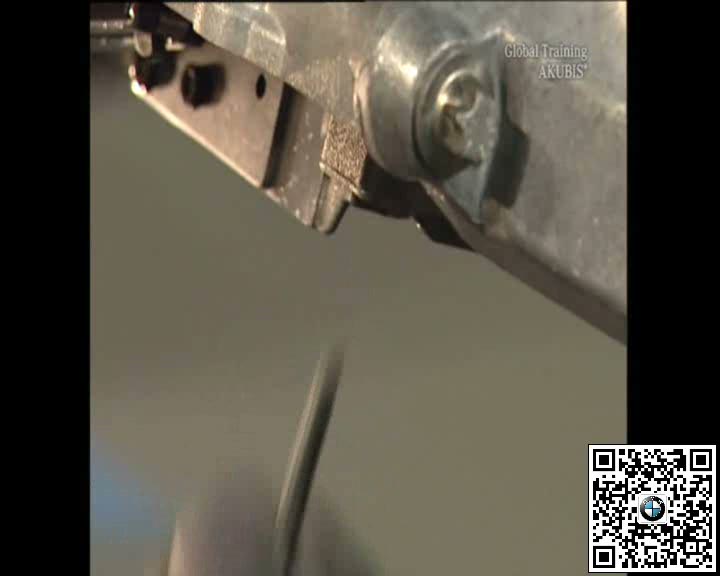

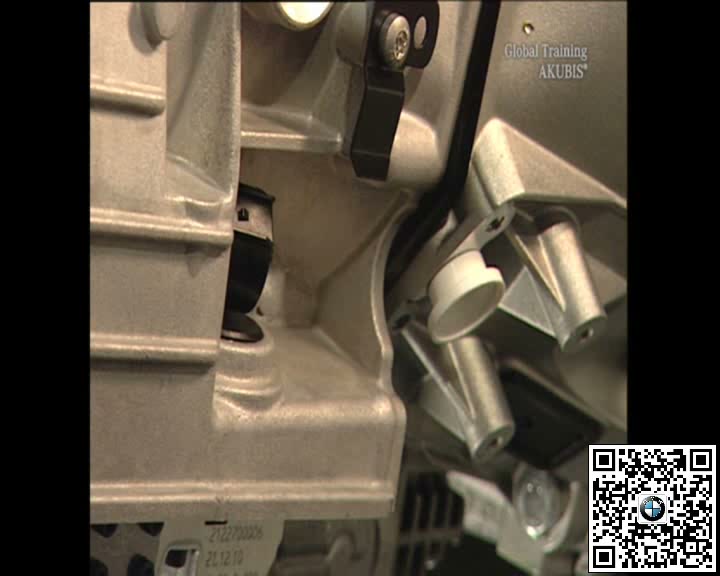

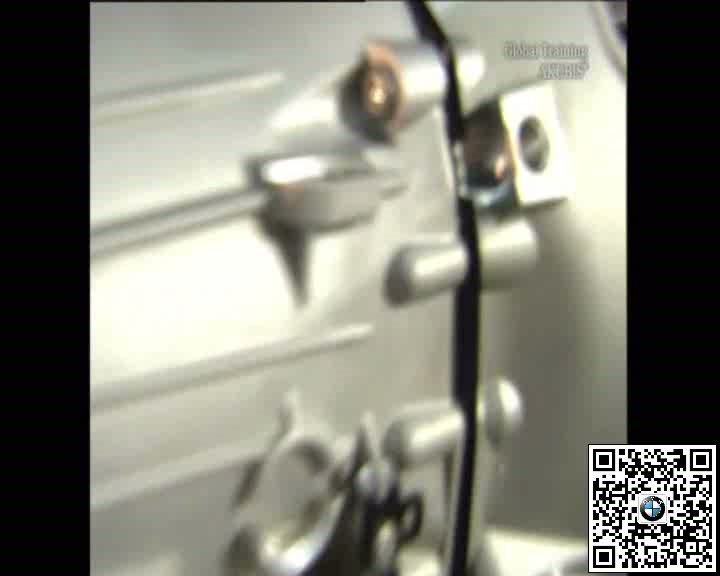

解锁变速箱电气插头及内部连接，识别控制单元和不同长度固定螺栓的位置。

三、均匀松开并承托阀体

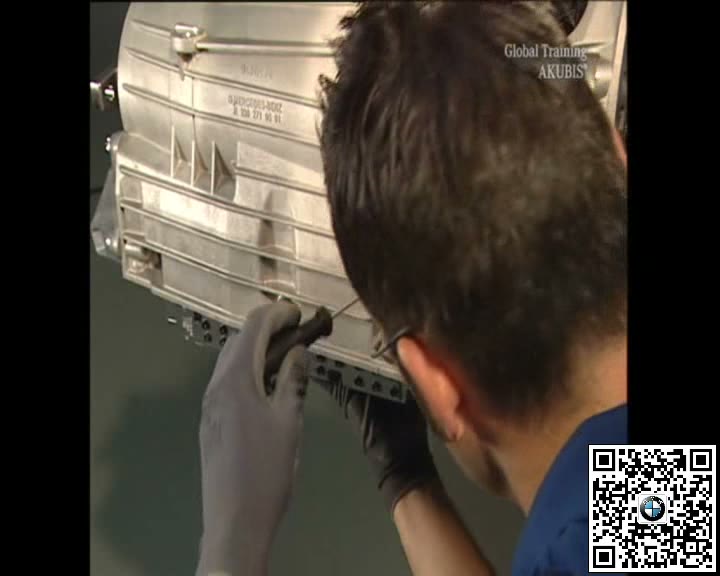

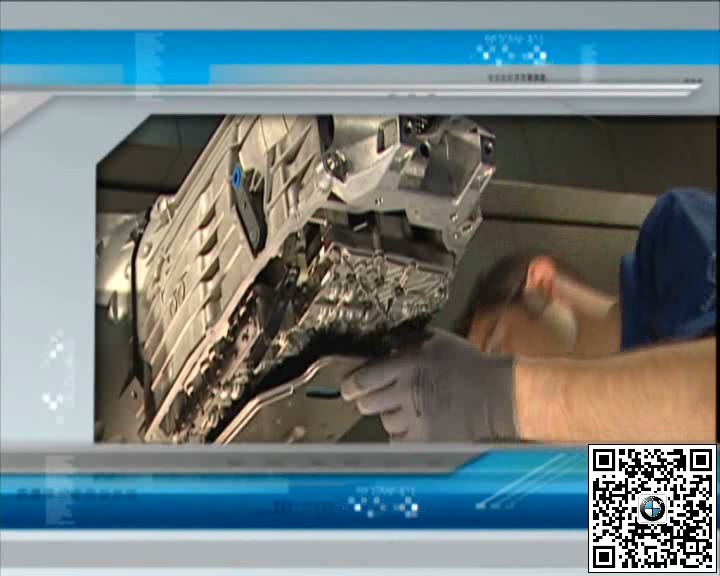

按规定顺序逐步松开固定螺栓，托住电子液压控制单元，避免突然下落或损伤导向部位。

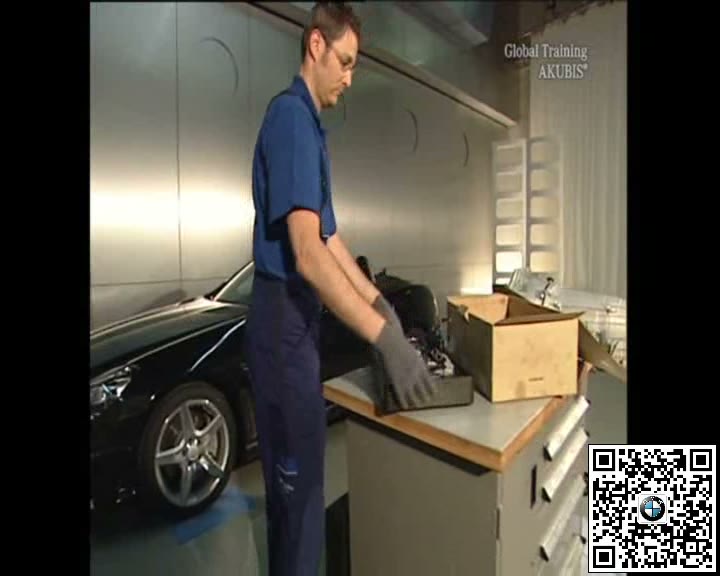

四、取出检查并洁净存放

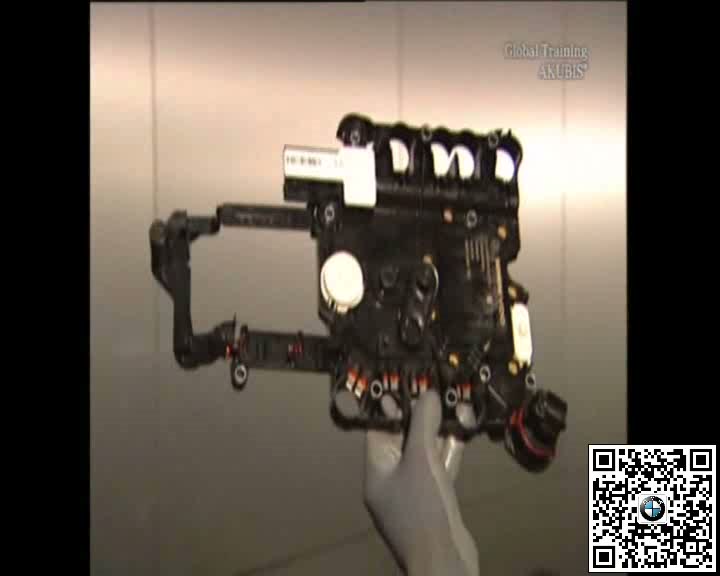

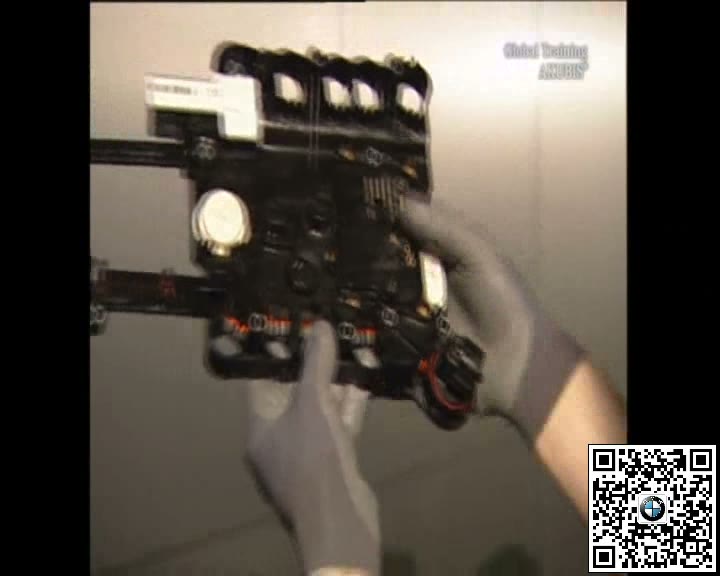

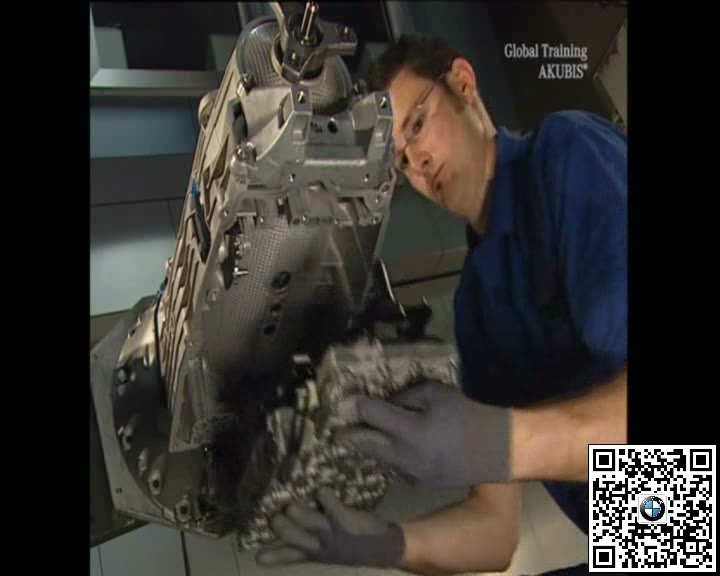

平稳取出阀体，检查密封、插头和接触面，使用无纤维材料和洁净容器防护。

五、完工检查要点

• 变速箱版本和油液状态已记录。
• 插头锁止完整释放。
• 不同固定螺栓位置已标记。
• 控制单元无污染和碰伤。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
