VCRIGHT配电2/3须把门灯、半桥电机、条件配置和灯间转接分开核对。本页覆盖右侧门控、高级后视镜、驻车制动、座舱设备、后驱油泵和后保险杠照明。按每个输出逐段阅读，不能用设备名称清单代替线路关系。
依据Tesla Model 3 SOP8 Power Distribution Vcright - 2/3，05 2023，打印页45 OF 57，交互page=44。标题“2024+”不代表所有后续车型通用；以VIN、生产日期、方向盘位置及线束/配置为准，保留RHST、DRV/PASS、PMIRR、CSUSP/ASUSP、ECDIM与ICR条件。

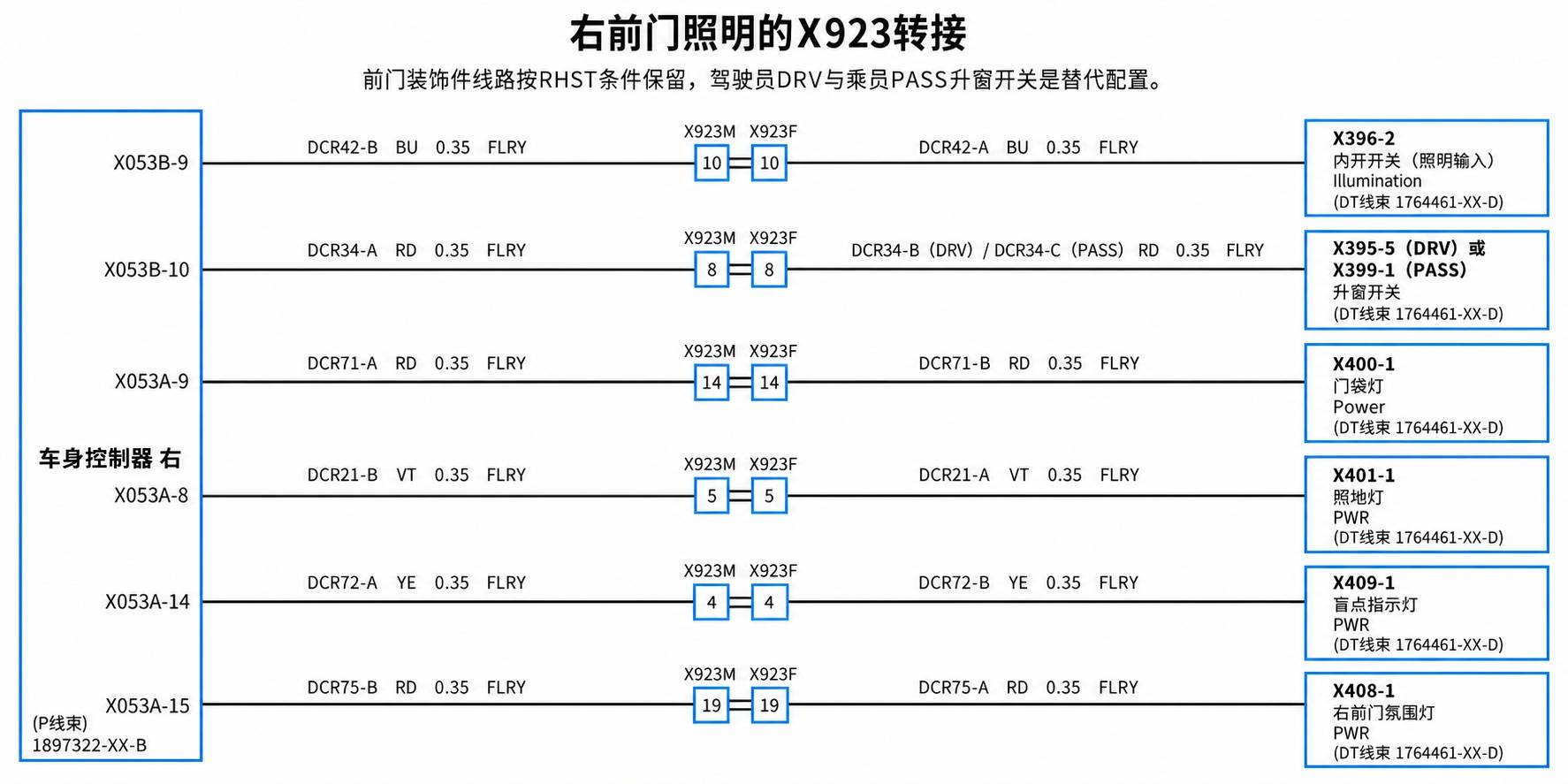

1、右前门照明的X923转接
前门装饰件线路按RHST条件保留，驾驶员DRV与乘员PASS升窗开关是替代配置。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| X053B-9 | X923M/F-10 → X396-2 Illumination | DCR42-B → DCR42-A；BU |
| X053B-10 | X923M/F-8 → X395-5（DRV）或X399-1（PASS） | DCR34-A → DCR34-B（DRV）/DCR34-C（PASS）；RD |
| X053A-9 | X923M/F-14 → X400-1 Power | DCR71-A → DCR71-B；RD |
| X053A-8 | X923M/F-5 → X401-1 PWR | DCR21-B → DCR21-A；VT |
| X053A-14 | X923M/F-4 → X409-1 PWR | DCR72-A → DCR72-B；YE |
| X053A-15 | X923M/F-19 → X408-1 PWR | DCR75-B → DCR75-A；RD |
六条均0.35 FLRY，控制器侧为P线束1897322-XX-B，装饰件侧DT线束1764461-XX-D。内开开关X396此处是照明输入，不是开门请求；X409为盲点指示灯，不代表盲点检测链路。

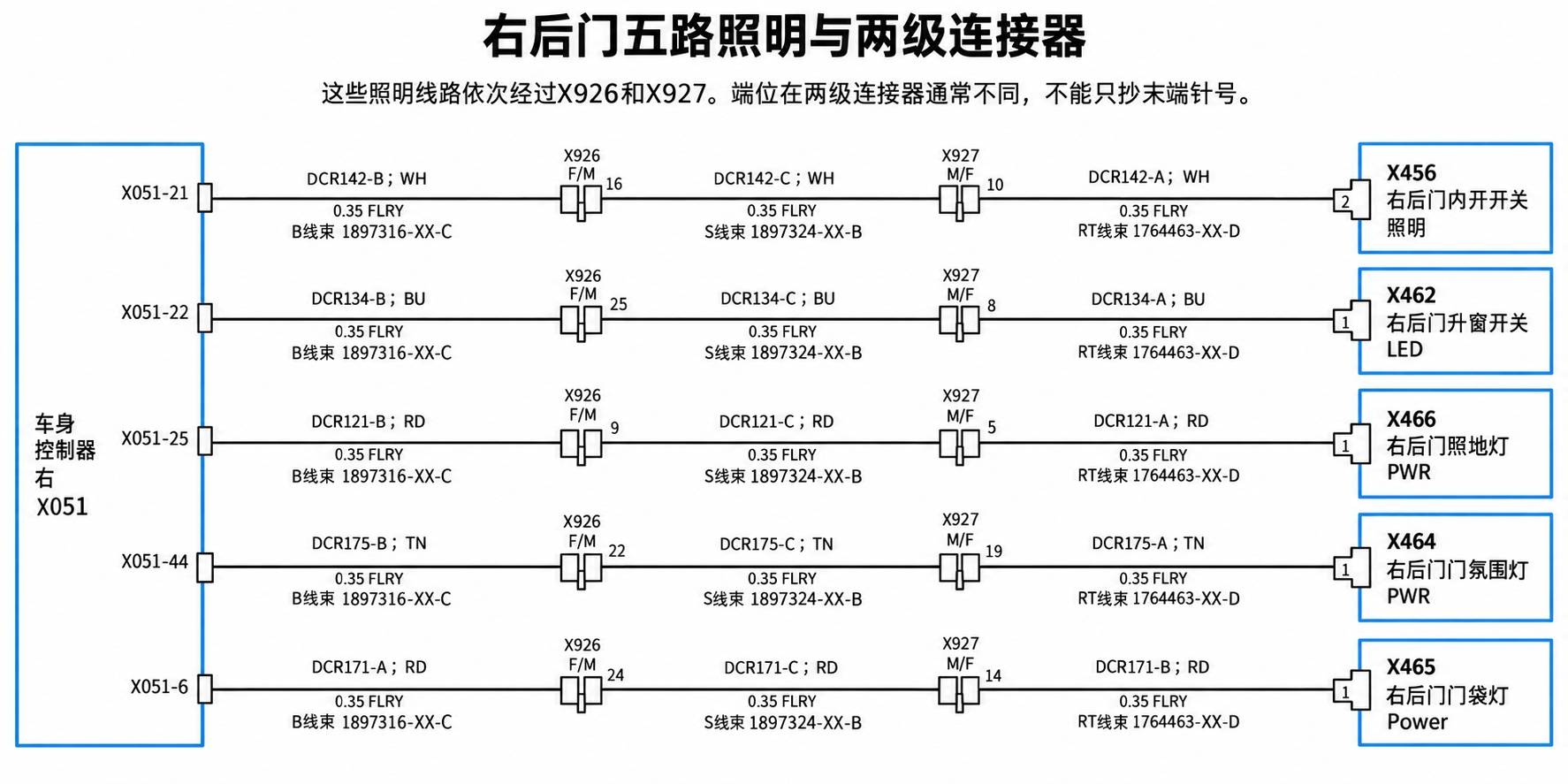

2、右后门五路照明与两级连接器
这些照明线路依次经过X926和X927。端位在两级连接器通常不同，不能只抄末端针号。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| X051-21 | X926F/M-16 → X927M/F-10 → X456-2 Illumination | DCR142-B → DCR142-C → DCR142-A；WH |
| X051-22 | X926F/M-25 → X927M/F-8 → X462-1 LED | DCR134-B → DCR134-C → DCR134-A；BU |
| X051-25 | X926F/M-9 → X927M/F-5 → X466-1 PWR | DCR121-B → DCR121-C → DCR121-A；RD |
| X051-44 | X926F/M-22 → X927M/F-19 → X464-1 PWR | DCR175-B → DCR175-C → DCR175-A；TN |
| X051-6 | X926F/M-24 → X927M/F-14 → X465-1 Power | DCR171-A → DCR171-C → DCR171-B；RD |
均0.35 FLRY，依次为B线束1897316-XX-C、S线束1897324-XX-B、RT线束1764463-XX-D，末段注明RHST。对应内开开关照明、升窗开关LED、照地灯、门氛围灯和门袋灯；不要与左门DCL系列线号混用。

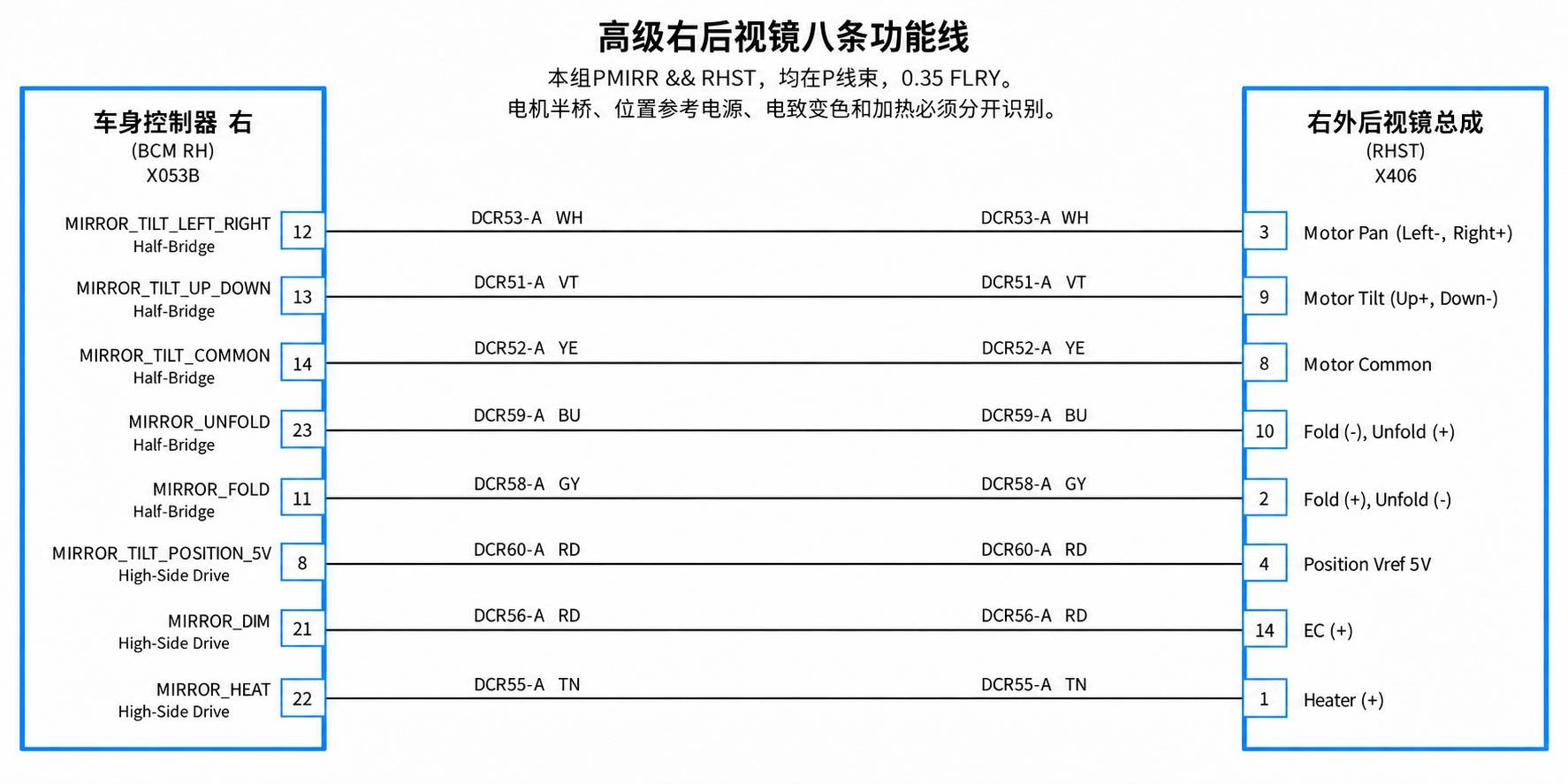

3、高级右后视镜八条功能线
本组PMIRR && RHST，均在P线束，0.35 FLRY。电机半桥、位置参考电源、电致变色和加热必须分开识别。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| X053B-12 MIRROR_TILT_LEFT_RIGHT | X406-3 Motor Pan (Left-, Right+) | DCR53-A WH |
| X053B-13 MIRROR_TILT_UP_DOWN | X406-9 Motor Tilt (Up+, Down-) | DCR51-A VT |
| X053B-14 MIRROR_TILT_COMMON | X406-8 Motor Common | DCR52-A YE |
| X053B-23 MIRROR_UNFOLD | X406-10 Fold (-), Unfold (+) | DCR59-A BU |
| X053B-11 MIRROR_FOLD | X406-2 Fold (+), Unfold (-) | DCR58-A GY |
| X053B-8 MIRROR_TILT_POSITION_5V | X406-4 Position Vref 5V | DCR60-A RD |
| X053B-21 MIRROR_DIM | X406-14 EC (+) | DCR56-A RD |
| X053B-22 MIRROR_HEAT | X406-1 Heater (+) | DCR55-A TN |
前五条Half-Bridge，后三条控制器侧High-Side Drive。两条红线分别用于位置参考和电致变色，功能不同。原图没有给出加热电阻、镜面运动极限、EC电压规律或校准方法。

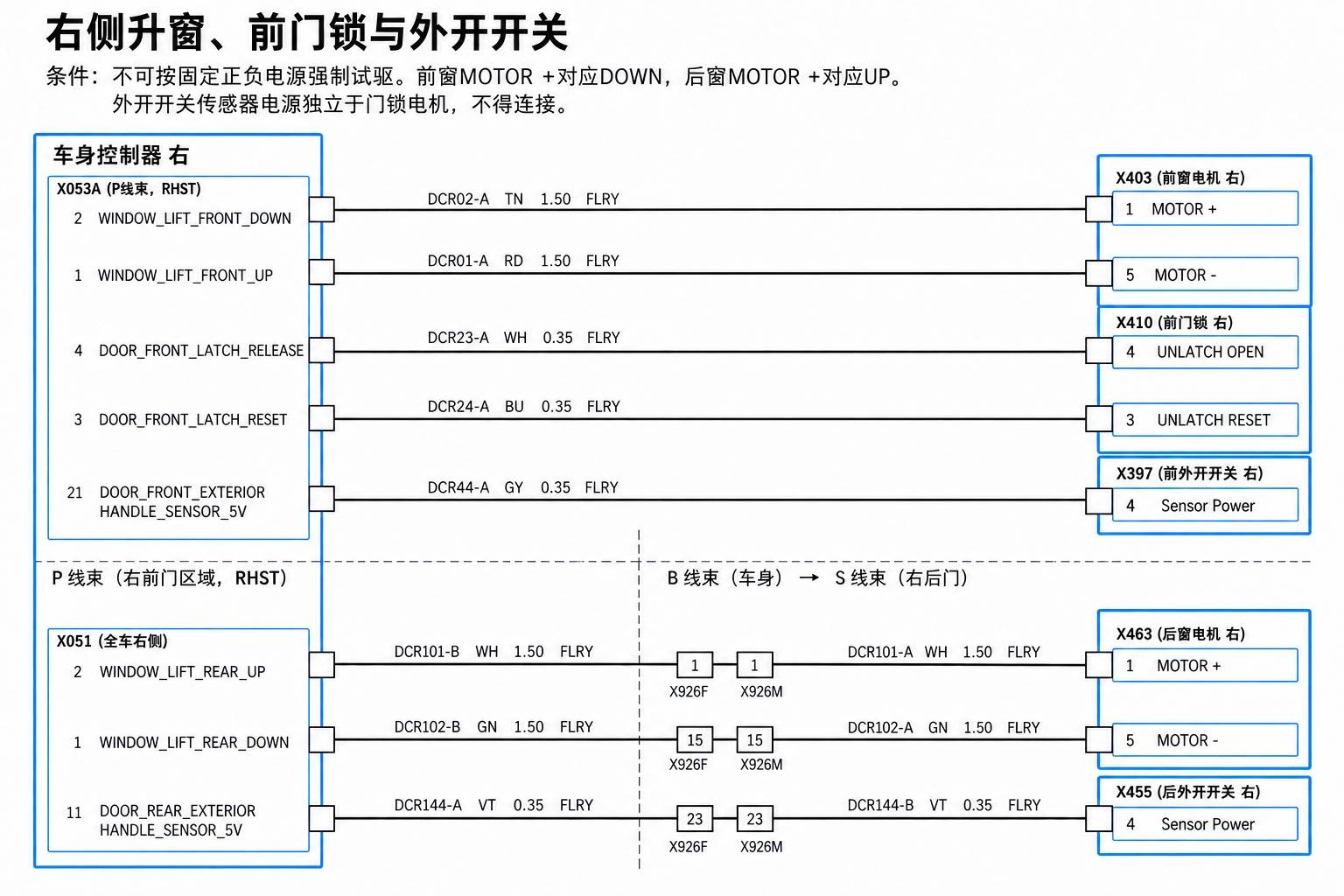

4、右侧升窗、前门锁与外开开关
前窗MOTOR +对应DOWN，后窗MOTOR +对应UP。外开开关传感器电源独立于门锁电机，不得混接。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| X053A-2 WINDOW_LIFT_FRONT_DOWN | X403-1 MOTOR + | DCR02-A TN 1.50 FLRY |
| X053A-1 WINDOW_LIFT_FRONT_UP | X403-5 MOTOR - | DCR01-A RD 1.50 FLRY |
| X053A-4 DOOR_FRONT_LATCH_RELEASE | X410-4 UNLATCH OPEN | DCR23-A WH 0.35 FLRY |
| X053A-3 DOOR_FRONT_LATCH_RESET | X410-3 UNLATCH RESET | DCR24-A BU 0.35 FLRY |
| X051-2 WINDOW_LIFT_REAR_UP | X926F/M-1 → X463-1 MOTOR + | DCR101-B → DCR101-A；WH 1.50 FLRY |
| X051-1 WINDOW_LIFT_REAR_DOWN | X926F/M-15 → X463-5 MOTOR - | DCR102-B → DCR102-A；GN 1.50 FLRY |
| X053A-21 DOOR_FRONT_EXTERIOR_HANDLE_SENSOR_5V | X397-4 Sensor Power | DCR44-A GY 0.35 FLRY |
| X051-11 DOOR_REAR_EXTERIOR_HANDLE_SENSOR_5V | X926F/M-23 → X455-4 Sensor Power | DCR144-A → DCR144-B；VT 0.35 FLRY |
前四条及前外开开关在P线束并注明RHST，后门路径B→S。前六条为半桥电机线，外开开关两条为高侧传感器电源。绞线标记TWIST_DCR01-A、TWIST_DCR23-A、TWIST_DCR101-B/A不是额外连接器，不可按固定正负电源强制试驱。

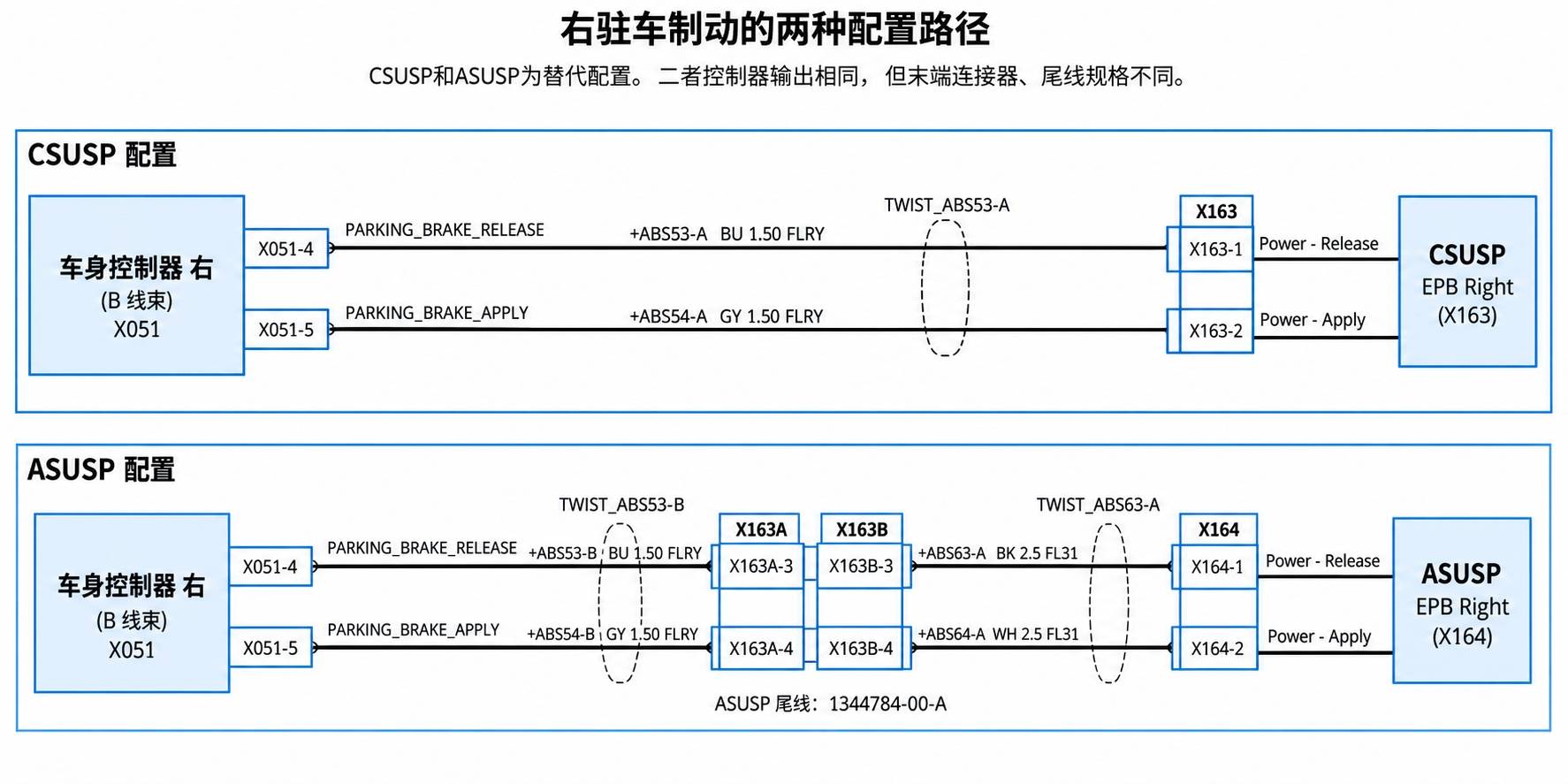

5、右驻车制动的两种配置路径
CSUSP和ASUSP为替代配置。二者控制器输出相同，但末端连接器、尾线规格不同。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| CSUSP：X051-4 PARKING_BRAKE_RELEASE | X163-1 Power - Release | +ABS53-A BU 1.50 FLRY |
| CSUSP：X051-5 PARKING_BRAKE_APPLY | X163-2 Power - Apply | +ABS54-A GY 1.50 FLRY |
| ASUSP：X051-4 | X163A-3 / X163B-3 → X164-1 Power - Release | +ABS53-B BU 1.50 FLRY → +ABS63-A BK 2.5 FL31 |
| ASUSP：X051-5 | X163A-4 / X163B-4 → X164-2 Power - Apply | +ABS54-B GY 1.50 FLRY → +ABS64-A WH 2.5 FL31 |
控制器侧B线束，ASUSP尾线1344784-00-A。CSUSP绞线对TWIST_ABS53-A；ASUSP前段TWIST_ABS53-B、尾段TWIST_ABS63-A。图中总成名含Adaptive Damper Valve不表示这里是减振阀线路；此处明确为驻车制动Release/Apply半桥。

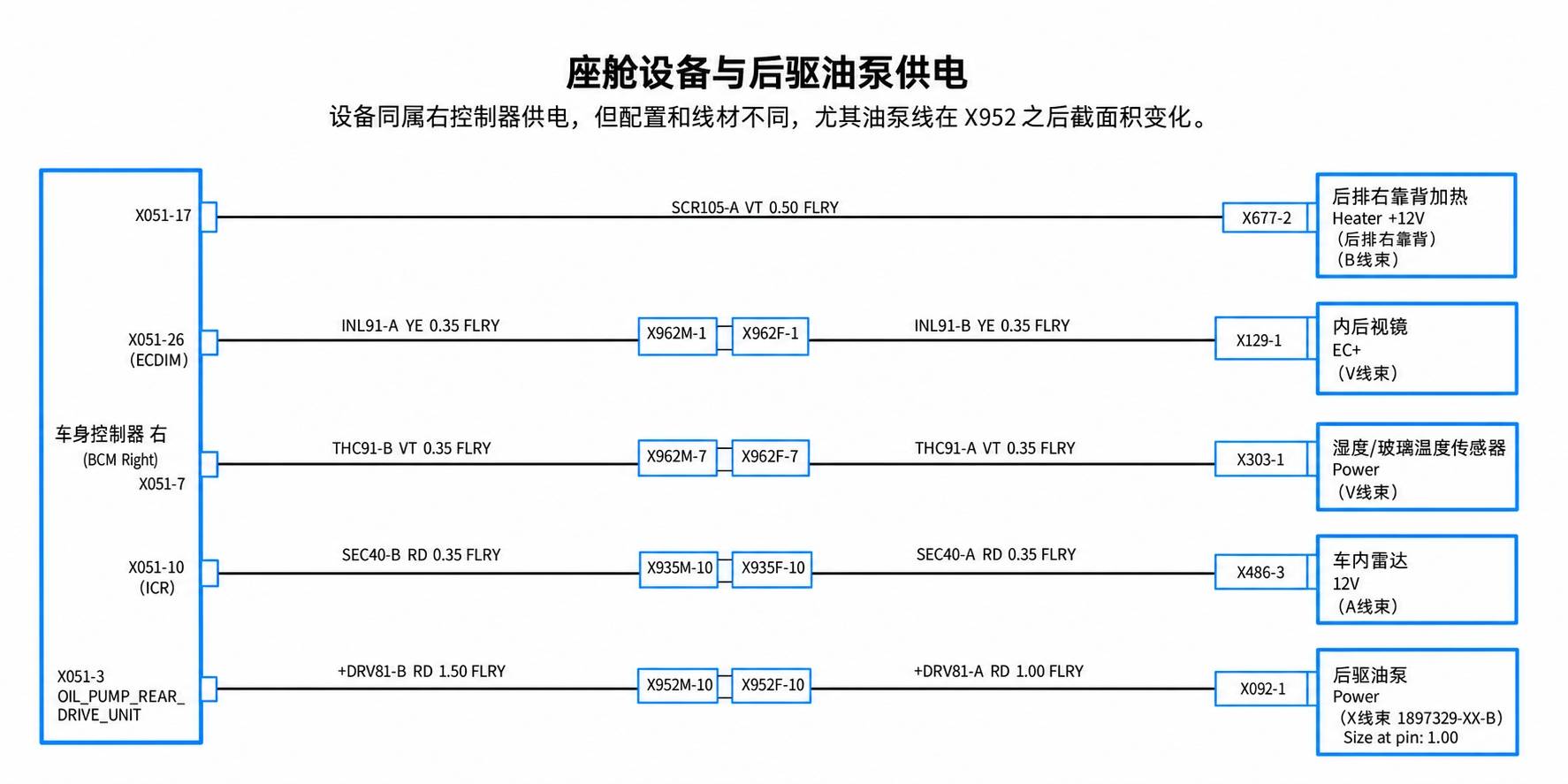

6、座舱设备与后驱油泵供电
设备同属右控制器供电，但配置和线材不同，尤其油泵线在X952之后截面积变化。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| X051-17 | X677-2 Heater +12V（后排右靠背） | SCR105-A VT 0.50 FLRY |
| X051-26（ECDIM） | X962M/F-1 → X129-1 EC+ | INL91-A → INL91-B；YE 0.35 FLRY |
| X051-7 | X962M/F-7 → X303-1 Power（湿度/玻璃温度） | THC91-B → THC91-A；VT 0.35 FLRY |
| X051-10（ICR） | X935M/F-10 → X486-3 12V（车内雷达） | SEC40-B → SEC40-A；RD 0.35 FLRY |
| X051-3 OIL_PUMP_REAR_DRIVE_UNIT | X952M/F-10 → X092-1 Power | +DRV81-B RD 1.50 FLRY → +DRV81-A RD 1.00 FLRY |
靠背加热在B线束；内后视镜和湿度传感器B→V；雷达B→A；油泵B→X线束1897329-XX-B，负载端注明Size at pin: 1.00。ECDIM、ICR条件不可省略，设备端12V字样不是本页给出的测试允许范围。

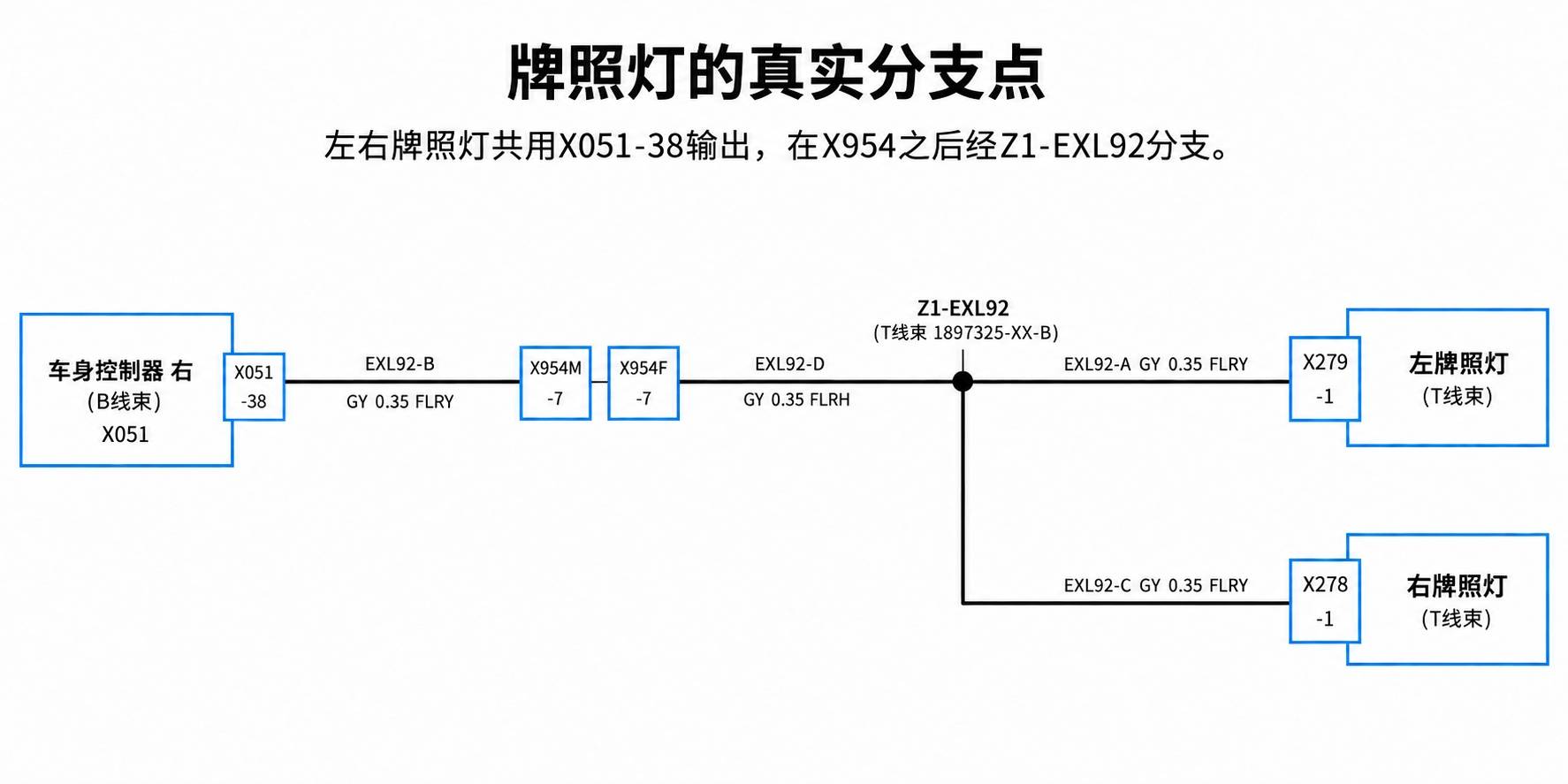

7、牌照灯的真实分支点
左右牌照灯共用X051-38输出，在X954之后经Z1-EXL92分支。这里有真正的接续点，不能画成两条独立控制器输出。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| X051-38 LICENSE_PLATE_LIGHTS | X954M/F-7 → Z1-EXL92 | EXL92-B GY 0.35 FLRY → EXL92-D GY 0.35 FLRH |
| Z1-EXL92 | X279-1 Power（左牌照灯） | EXL92-A GY 0.35 FLRY |
| Z1-EXL92 | X278-1 Power（右牌照灯） | EXL92-C GY 0.35 FLRY |
上游为B线束，接续点与两灯在T线束1897325-XX-B。只有源图明确的Z1-EXL92画连接点；线号A/B/C/D后缀不是针脚号。

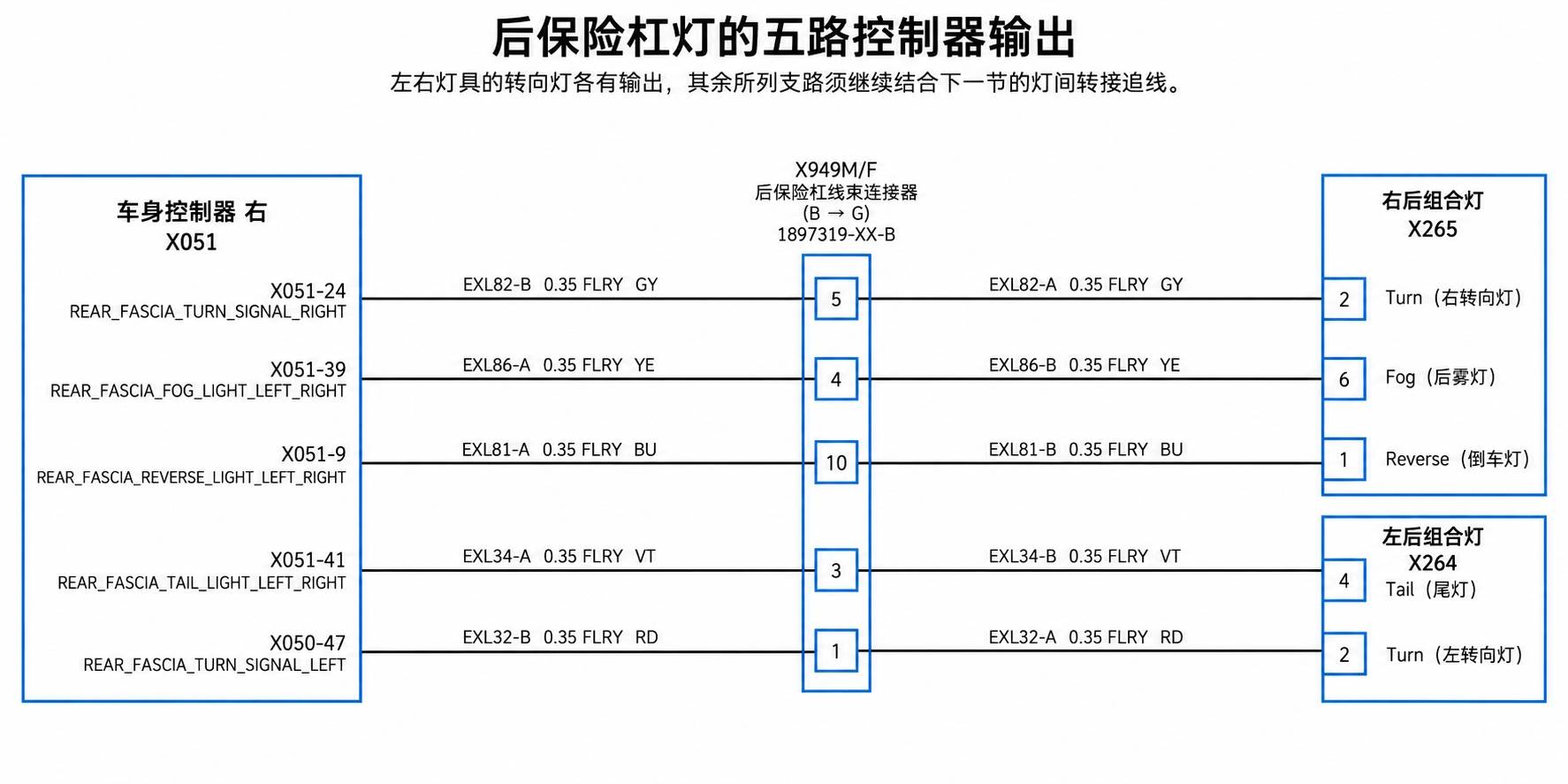

8、后保险杠灯的五路控制器输出
左右灯具的转向灯各有输出，其余所列支路须继续结合下一节的灯间转接追线。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| X051-24 REAR_FASCIA_TURN_SIGNAL_RIGHT | X949M/F-5 → X265-2 Turn | EXL82-B → EXL82-A；GY |
| X051-39 REAR_FASCIA_FOG_LIGHT_LEFT_RIGHT | X949M/F-4 → X265-6 Fog | EXL86-A → EXL86-B；YE |
| X051-9 REAR_FASCIA_REVERSE_LIGHT_LEFT_RIGHT | X949M/F-10 → X265-1 Reverse | EXL81-A → EXL81-B；BU |
| X051-41 REAR_FASCIA_TAIL_LIGHT_LEFT_RIGHT | X949M/F-3 → X264-4 Tail | EXL34-A → EXL34-B；VT |
| X050-47 REAR_FASCIA_TURN_SIGNAL_LEFT | X949M/F-1 → X264-2 Turn | EXL32-B → EXL32-A；RD |
均为0.35 FLRY，B线束经X949转G线束1897319-XX-B。X265是右灯、X264是左灯。X051-41尾灯输出首先落到左灯4端，不要因名称LEFT_RIGHT就画成控制器直接分别输出到两灯。

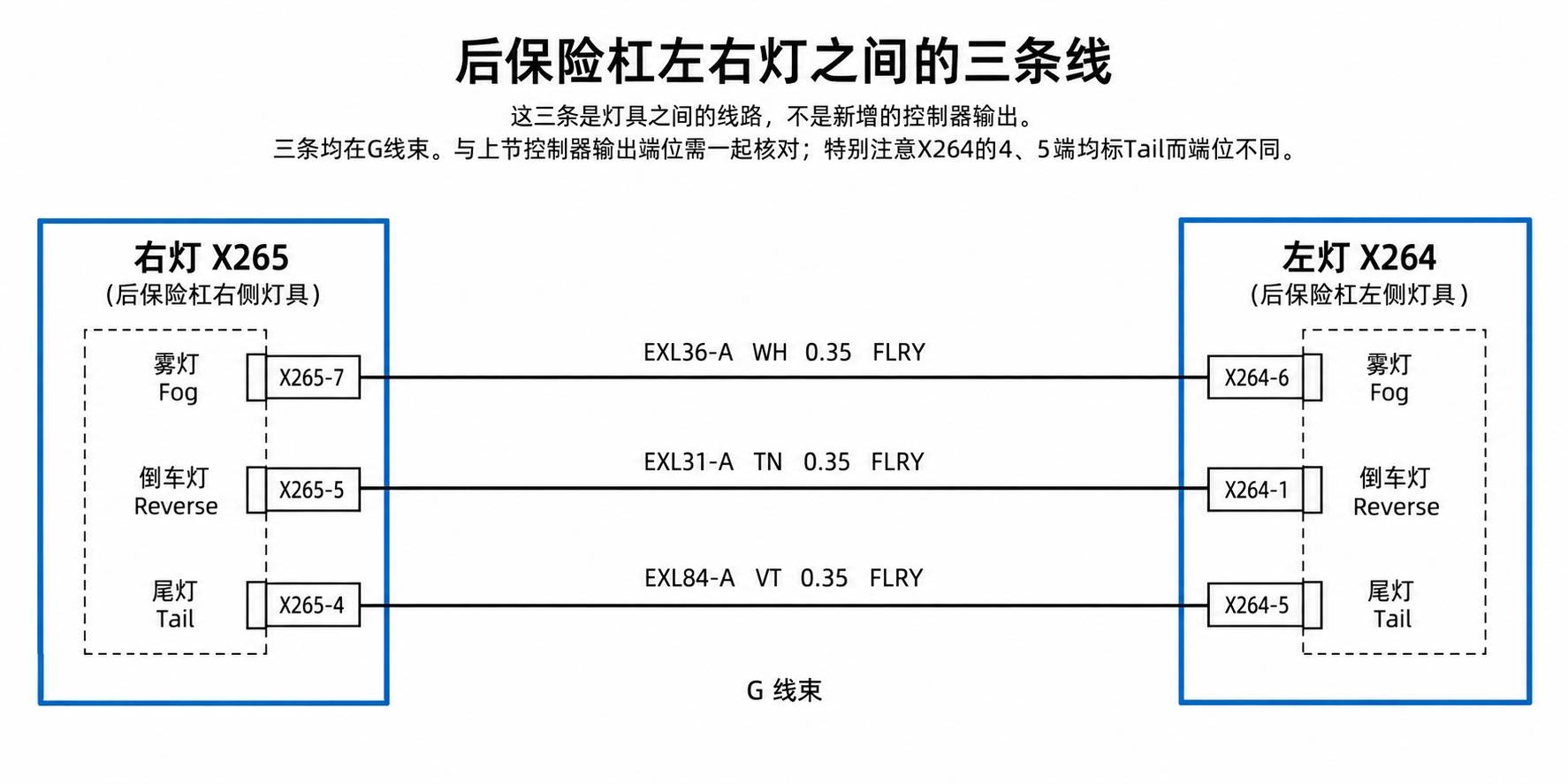

9、后保险杠左右灯之间的三条线
这三条是灯具之间的线路，不是新增的控制器输出。应区分灯具端点与灯内未展开的实现。
| 起点 | 转接 / 终点 | 线号与规格 |
|---|---|---|
| 右灯X265-7 Fog | 左灯X264-6 Fog | EXL36-A WH 0.35 FLRY |
| 右灯X265-5 Reverse | 左灯X264-1 Reverse | EXL31-A TN 0.35 FLRY |
| 右灯X265-4 Tail | 左灯X264-5 Tail | EXL84-A VT 0.35 FLRY |
三条均在G线束。原图灯具方框中用虚线表示相关端点的关联，不等同于独立保险或继电器，本文不补造灯具内部电路。三条外部线与上节控制器输出端位需一起核对；特别注意X264的4、5端均标Tail而端位不同。
10、维修核查边界
图中模块的位置和线条长度不是实车安装图，表格次序也不是插头孔位。先核对输出名称、连接器两侧端位、线号和条件，再结合适用端面图、搭铁图、网络图与维修诊断步骤。半桥输出不可当作固定正负极，传感器电源不可与电机回路混接。
RD红、BU蓝、WH白、YE黄、VT紫、GY灰、GN绿、TN棕褐、BK黑。FLRY、FLRH、FL31按原标保留；线材截面积不能直接用于推断保险容量或允许试验电流。原图没有给出压降、温度和电阻限值、PWM频率、扭矩、断电等待时间、校准及外接供电方法，本文不编造这些参数。制动、门窗等运动件的施工与恢复应由具备资质人员按对应程序执行。
