宝马平视显示系统(HUD)-高速行驶时图像颤动：PuMA 50499375-03

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 客户投诉高速行驶时或发动机转速在约 3700 至 4200 rpm 之间时 (柴油发动机车辆)，平视显示系统图像 颤 动。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

平视显示系统 涉及车辆装备： SA0610 - BMW 平视显示系统。

四、原通报维修措施

此措施已转移至 ISTA/D << 2.35.0>>。 此测试模块可在下列位置找到： 操作 / 信息查找 / 功能结构 / 05 非电气诊断 - NED/03 车身 /05 外观投诉 / HUD 光学投诉 一般信息： 要查找机械、听觉和外观方面的投诉原因，可以使用 BMW 修理厂测试仪上的非电气诊断 (NED)，进行引 导 型故障查询。 NED 自 ISTA D2.20.0 起也可以在无车辆通信的情况下用于 Windows PC，带标记 "仅 ISID" 的测试模块 除外 [见 SIT 000110(630)] 为了能在 PC 上使用 NED，必须在计算机上安装客户端 ISTA 并与综合业务信息服务器 (ISIS) 连接。在 进行 车辆身份识别时必须输入涉及车辆的底盘号码。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

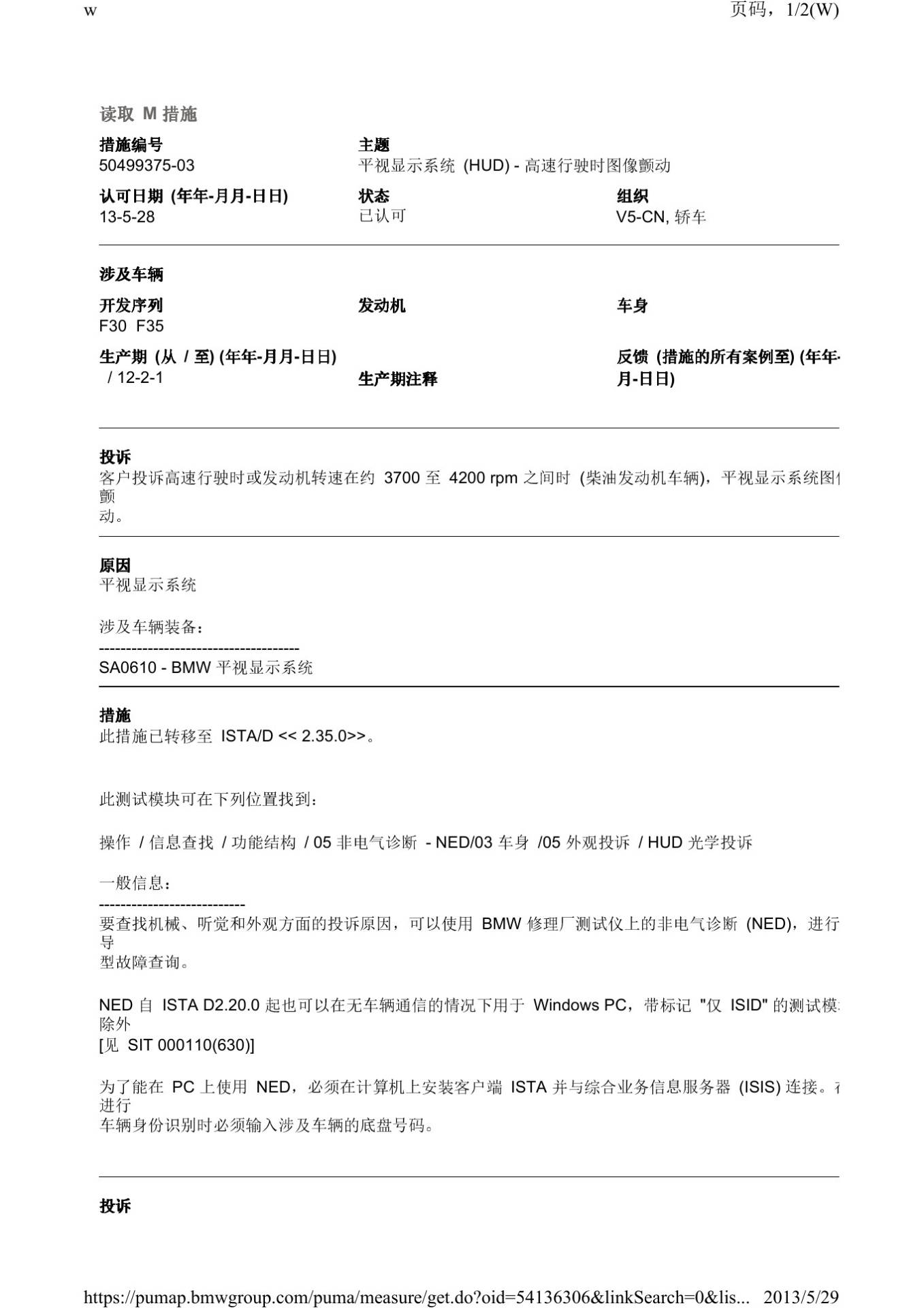

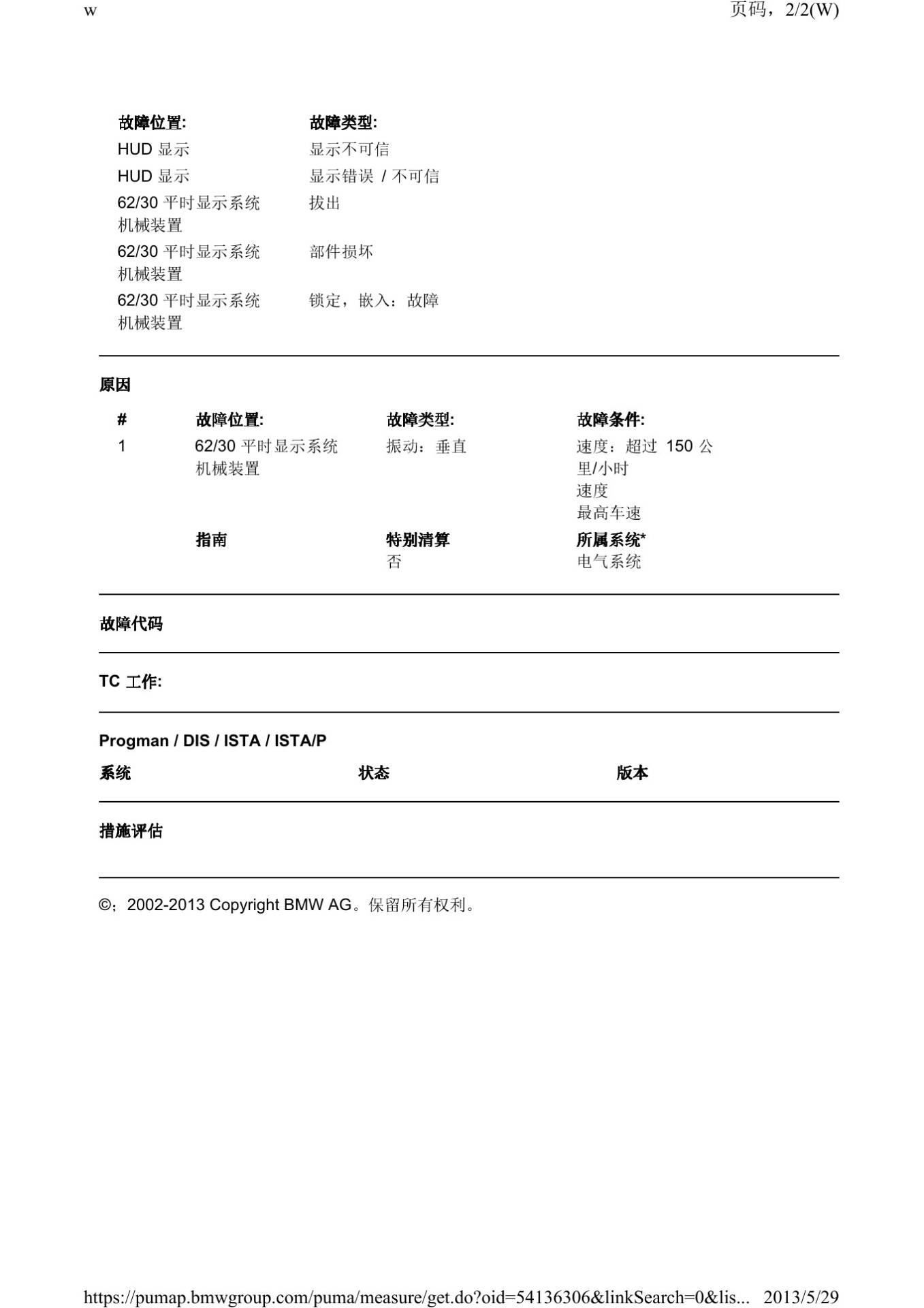

本文依据宝马PuMA技术通报50499375-03及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
