宝马组合仪表 显示器只显示背景图像和档位显示：PuMA 52796201-04

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 点火开关 (总线端 Kl. 15) 接通时，组合仪表显示器偶尔只显示背景图像和档位显示。见附件中的图。 车速表和转速表的两个指针式仪表功能都没有问题。 断开点火开关 (总线端 Kl. 15) 然后并重新接通后组合仪表显示器中的所有显示恢复，直到下次偶尔失效。 受影响车型： 当前车辆集成等级低于12-11-502。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

Kombi软件故障。

四、原通报维修措施

此措施已转移至 ISTA/D 2.36.0，因此只能通过车辆诊断使用。处理客户投诉时，用 ISTA/D 进行诊断， 执行相应的测试模块。 测试模块 AW6210_WAS15 可通过下列路径找到： 操作 | 信息查找 | 功能结构 | 03 车身 | 显示和信息功能 | [!] 当前故障症状 | 组合仪表：显示器只显示背景 图 像和档位显示。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

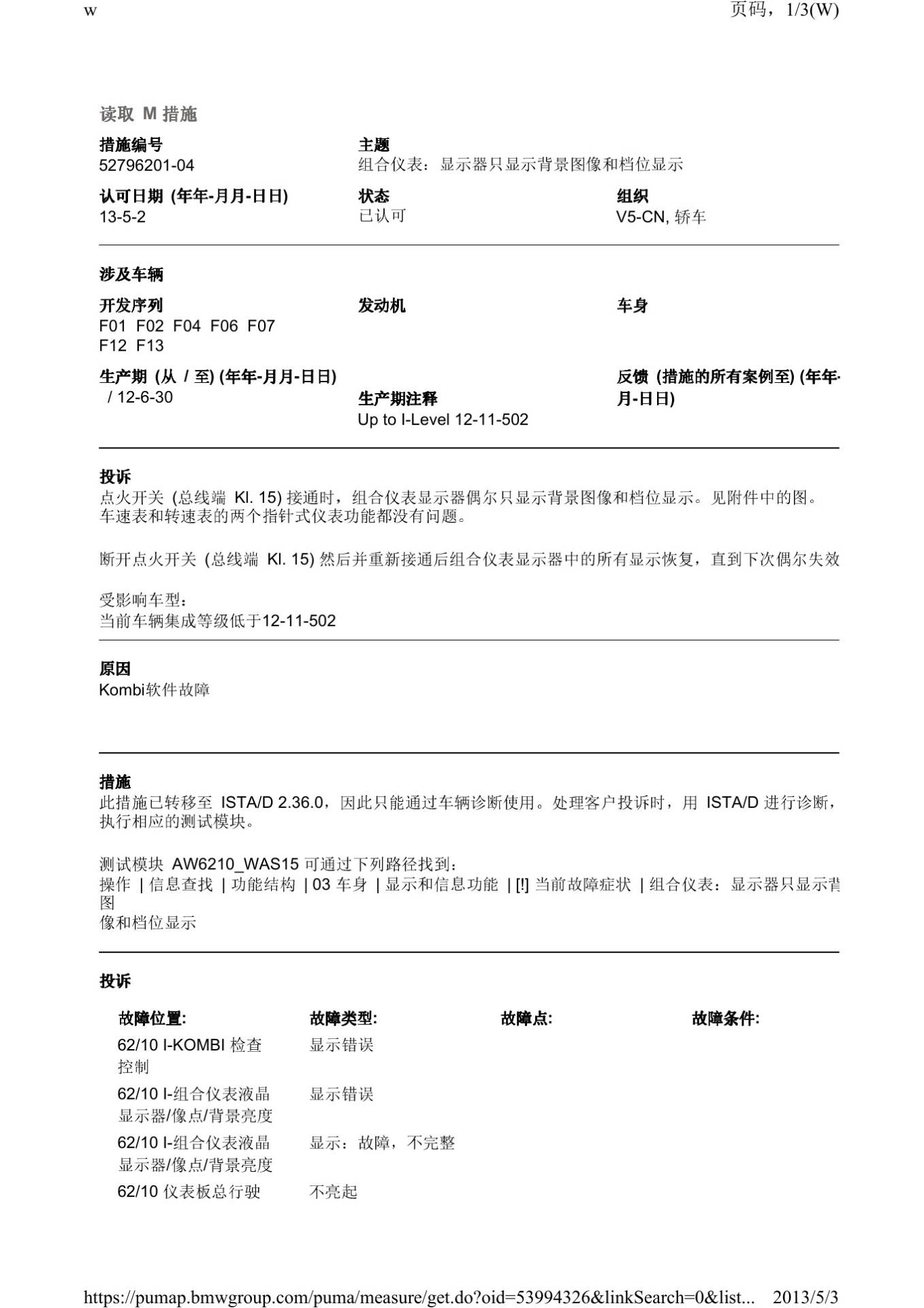

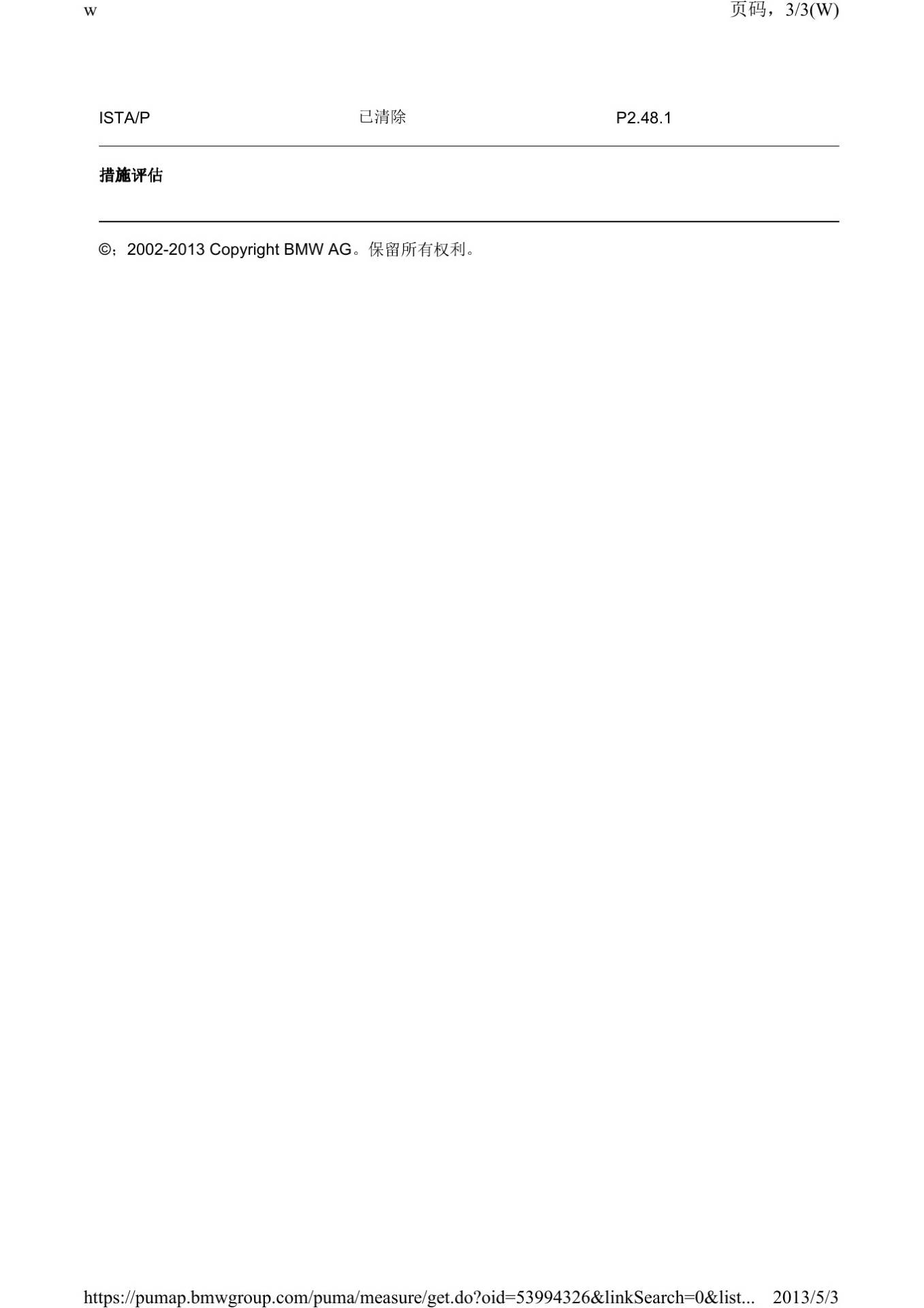

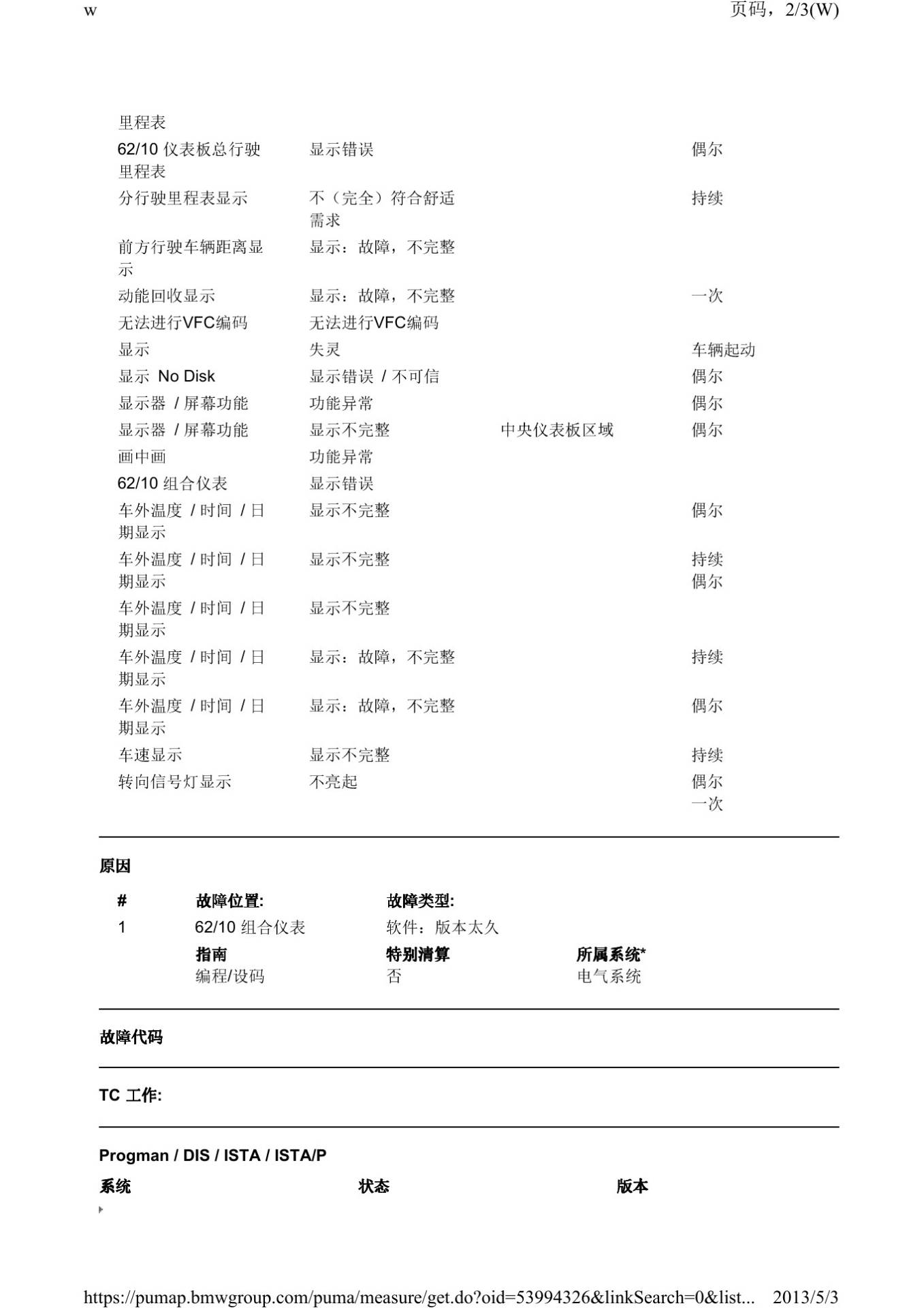

本文依据宝马PuMA技术通报52796201-04及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
