宝马活动天窗 (SHD) 无法移动：PuMA 54704294-03

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 活动天窗 (SHD) 无法移动或不工作。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

车顶功能中心 (FZD) 与该问题一起可能出现以下故障代码存储记录： 0x030212 - SHD：控制超时，无块识别 0x030214 - SHD：超过零位， 标准化设置丢失 0x030215 - SHD：无效的特性线，不存在标准化设置 0x030216 - SHD：马达温度已超过 90% 限值 0x030217 - SHD：马达运行因温度过高而中断 0x030218 - SHD：因电压过高或过低马达不启动 0x030219 - SHD：校验和设码错误 0x03021C - SHD：因无效的边缘条件 (发动机驱动器) 无初始化 0x030220 - SHD：系统未进行标准化设置 0x801A02 - 设码：控制单元未设码。

四、原通报维修措施

处理客户投诉时使用 ISTA/D 进行诊断。 执行相应的测试模块，然后用 ISTA/P 2.51.0 或更高的版本给车辆编程和设码。 零件更换不能达到目的。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

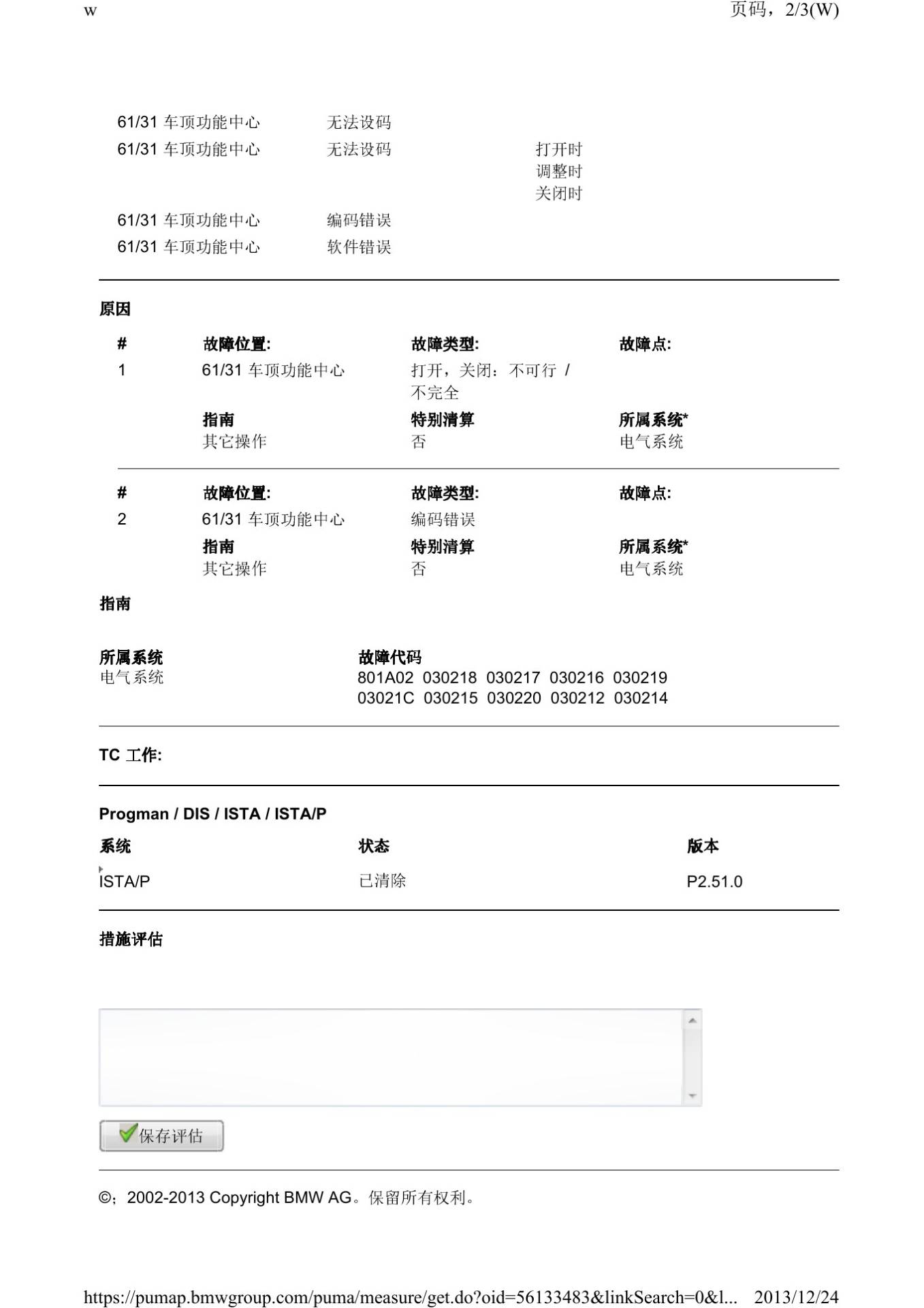

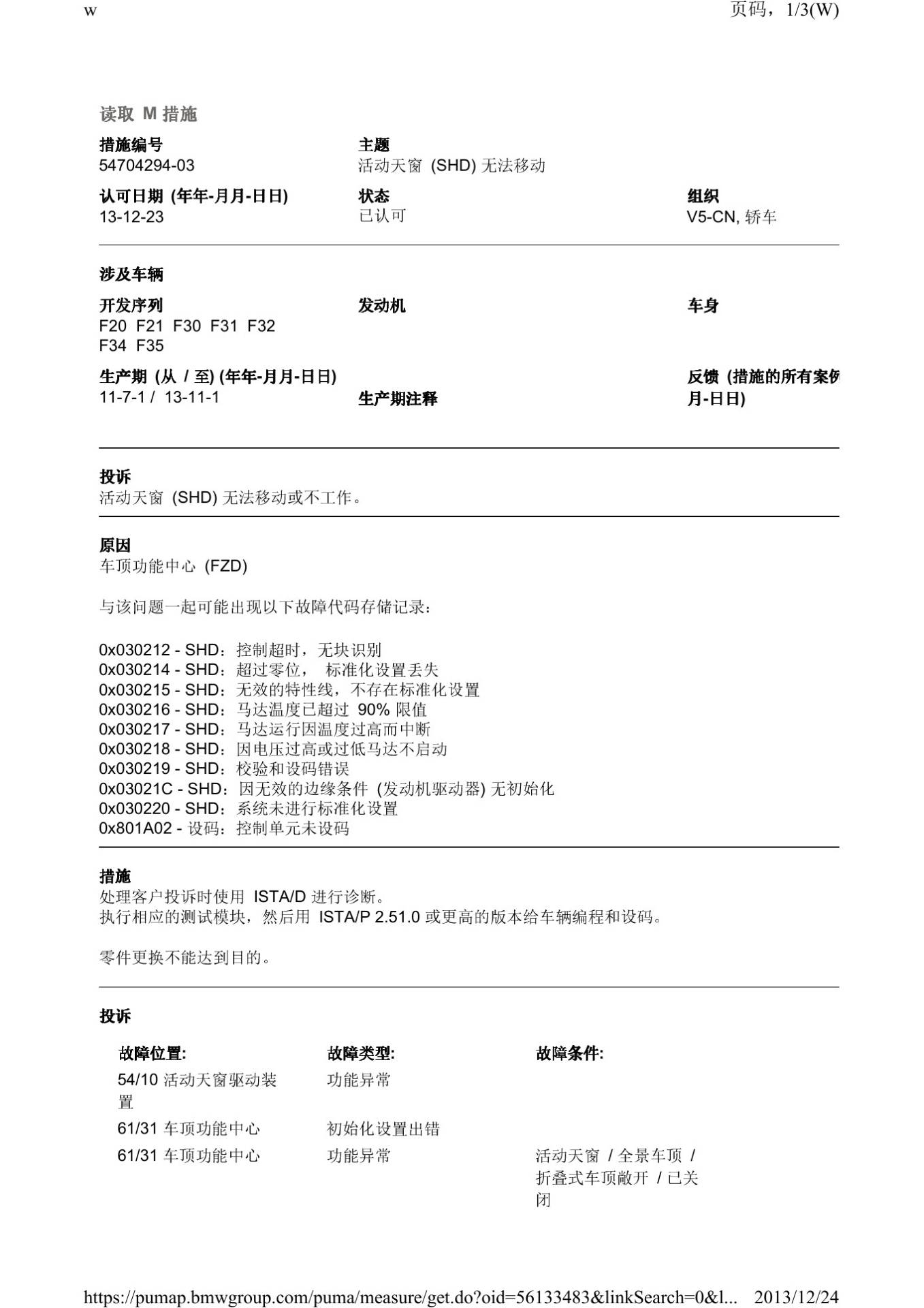

本文依据宝马PuMA技术通报54704294-03及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
