宝马F18 天窗故障：PuMA 60978129-05

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见原始技术页面；进入诊断前应逐项核对车辆条件。 客户投诉用天窗开关或者按压遥控器上的按钮去打开,关闭天窗或者将天窗开到通风位置的时候,天窗玻璃 不工作.同时出现需要天窗初始化的检查控制信息. 涉及车型: 当前车辆集成等级位于14-07-500和14-11-506之间F18. (不包括14-11-506)。

二、故障证据与诊断线索

读取并保存车辆故障存储器，记录故障复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级。

三、原因判断

可能原因:天窗电机软件问题。

四、原通报维修措施

在客户投诉天窗玻璃不能工作,且FZD模块中存储如下故障码的时候，请执行如下操作: - 更换损坏的天窗电机(不是FZD控制单元) - 维修损坏的线束. - 在重新布置线束的时候尽量远离天窗电机. - 用ISTA/P 3.55.3对车辆进行编程和设码. FZD存储下面两个故障: 030210 - SHD; Hall effect sensors, incorrect direction of rotation detected 030216 - SHD: No motor start due to overtemperature 注意: 在进行任何部件前请用ISTA/D对车辆进行诊断确认故障码. ISTA/P 3.55.3已经释放了,如果发现车间还是装有旧版本,请通知你们IT同事更新数据.。

五、诊断边界与完工复核

若实车条件、故障码组合或软件等级与文件内容不一致，应停止套用历史措施，转入当前ISTA/AIR诊断流程。

六、资料说明

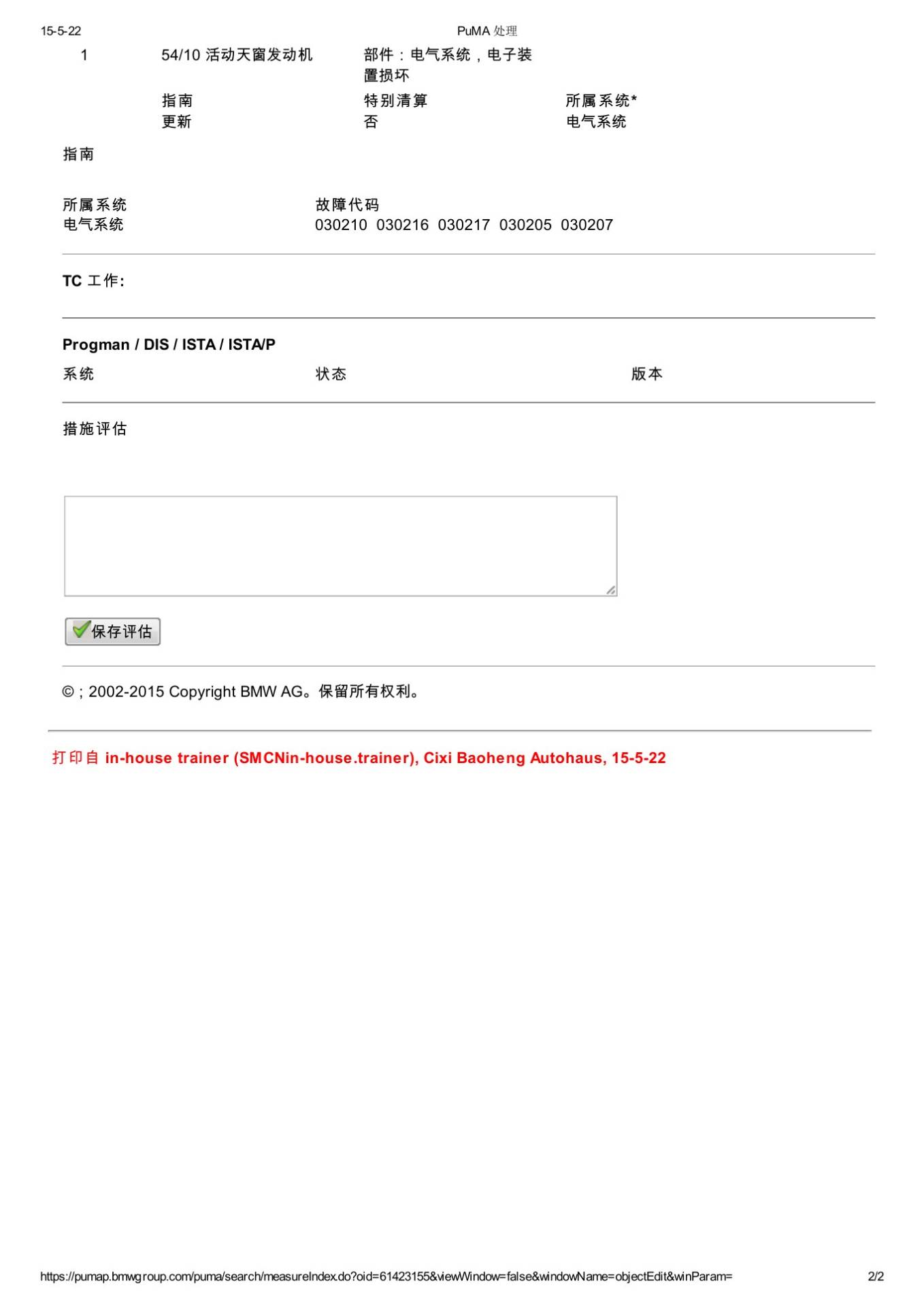

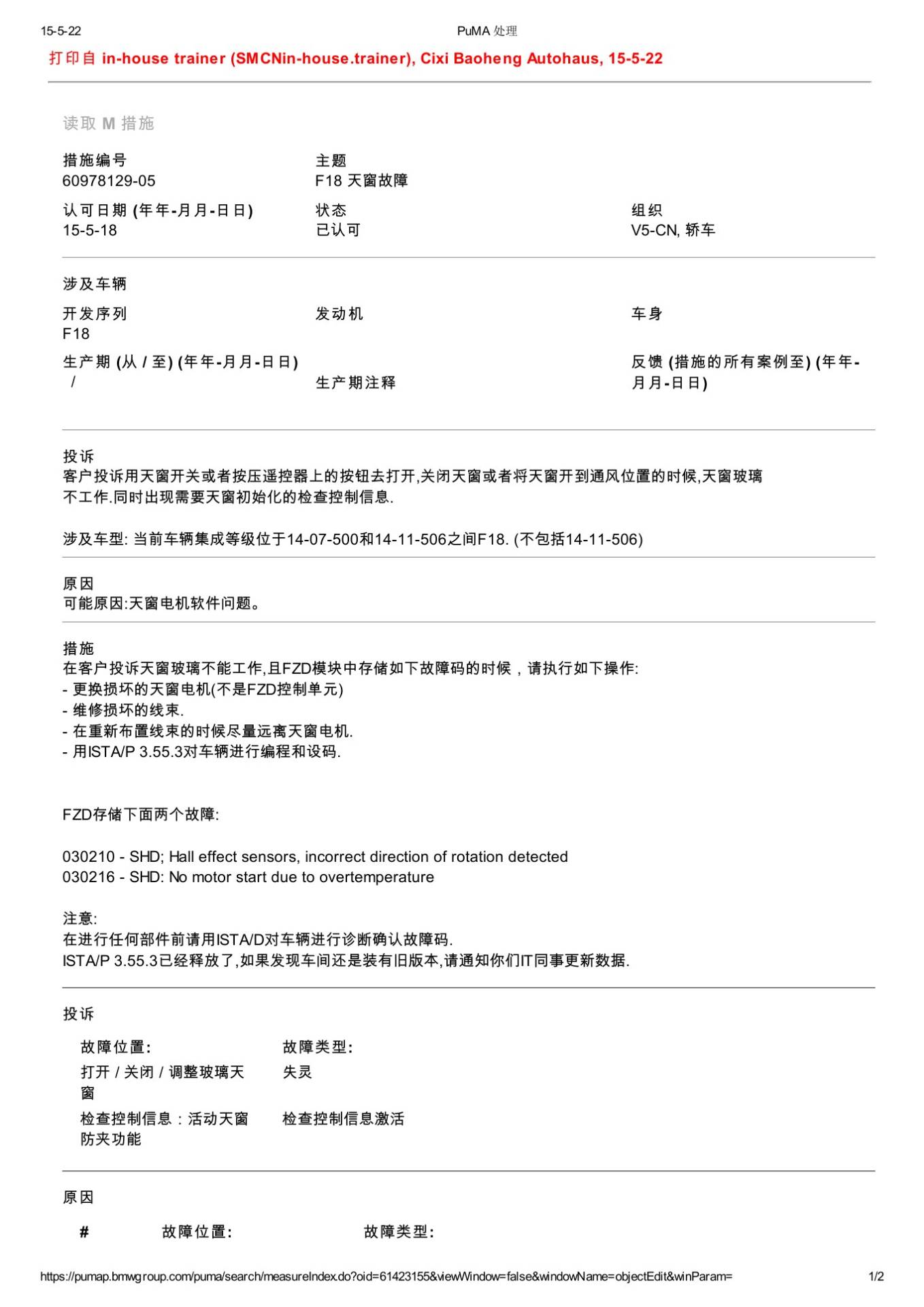

本文依据宝马PuMA技术通报60978129-05及其附件进行归纳与重新编排，文中配图为原文件中的技术页面。该文件属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
