特斯拉 Model Y L B柱外饰板维修核对：三卡子、撬点待核与校准验收

Model Y L左侧B柱外饰板集成摄像头与NFC接口，原厂列出三处饰板卡子、双面胶及独立密封条夹。维修检查不能只看外饰板已经贴回车身，还要核对摄像头校准、工厂校准模式退出及NFC钥匙功能。

先明确撬点疑点，未经核实不得下工具

本文依据2026年8月9日Model Y L资料，提供结构识读及更换后的恢复检查。原厂在“上部卡子”段写摄像头下方7.5厘米，在“下部两卡子”段写摄像头上方6厘米；上下描述与卡子分组存在疑点，中英文均如此。撬点位置没有取得适用车辆的明确确认前，不得按这两组距离下工具或继续拆卸。

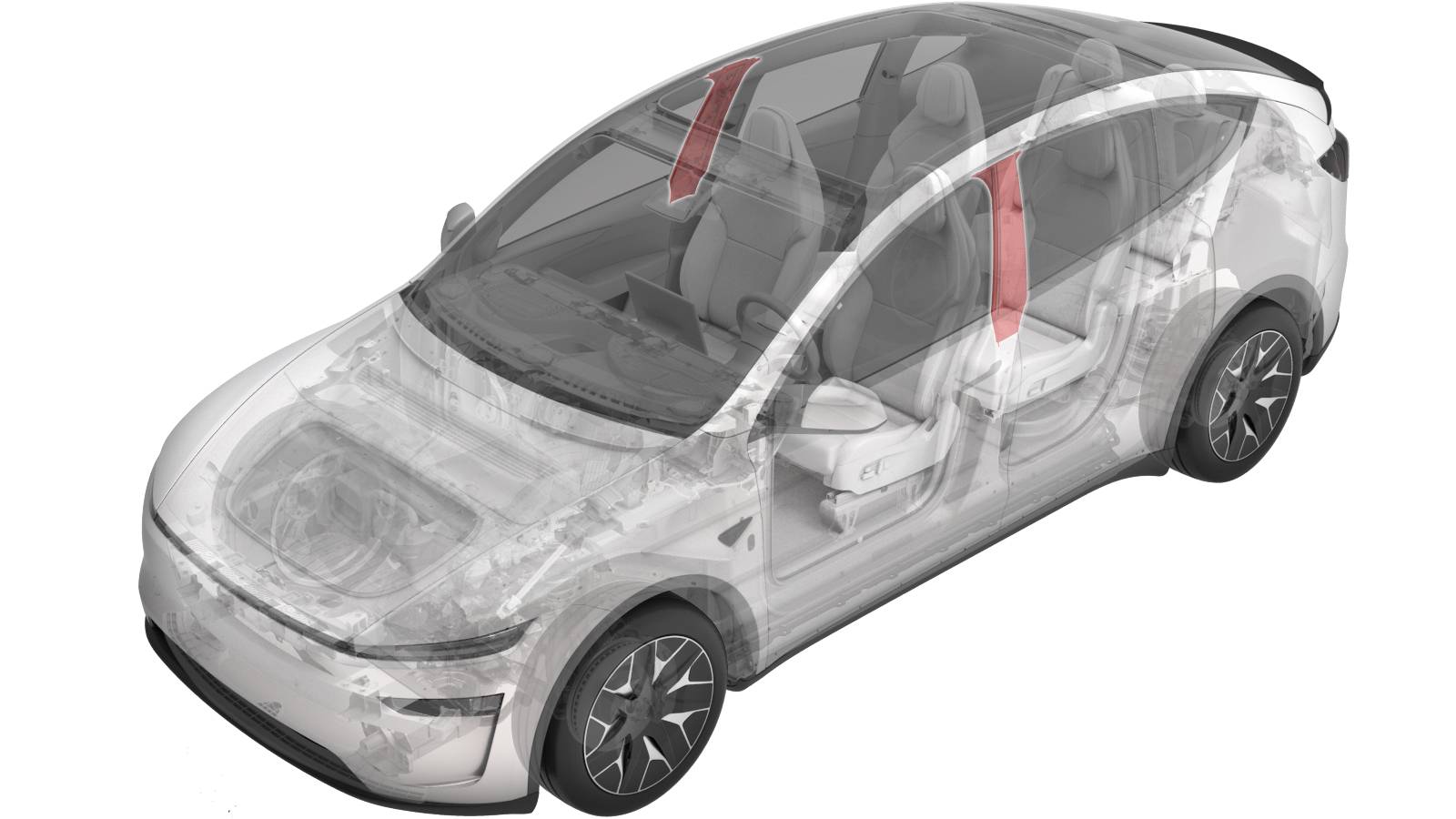

下列结构图用于辨认固定和连接，不作为撬具插入位置或方向的依据。现场应先核实维修资料与实车配置；不能用其他车型两颗螺栓的拆装方法代替这套固定结构。

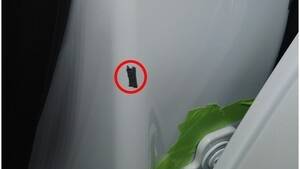

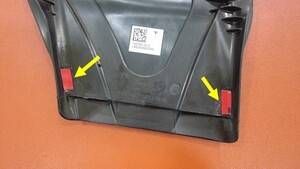

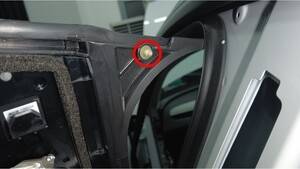

三卡子、双面胶和密封条夹分组

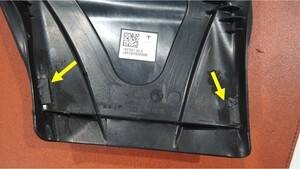

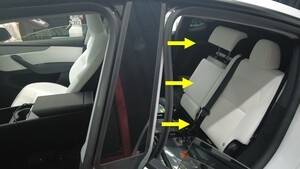

原厂要求打开左侧车门、降下车窗，局部释放B柱区域左后门主密封条。外饰板下方有双面胶，饰板卡子共三处；密封条与车身之间还有独立固定夹，不能把它与三处饰板卡子混成一组。

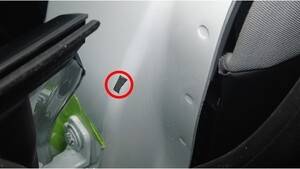

密封条夹粘接在密封条上，原厂明确警示：若撬具直接作用于该密封夹位置，可能撕坏密封条。饰板仍连着电气接口时，也不能过度拉离车身。

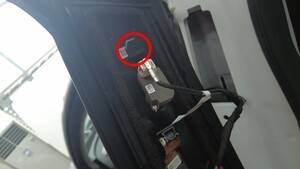

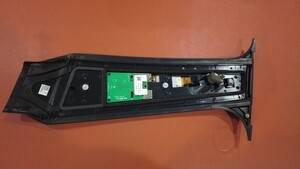

摄像头与NFC两接口都要核对

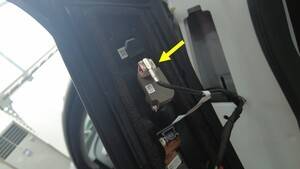

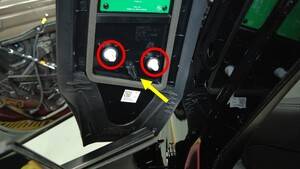

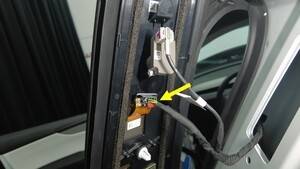

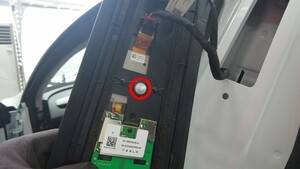

饰板总成包含摄像头和NFC两个连接位置，拆装过程必须保护连接器。恢复时核对两接口分别完全连接，防止出现摄像头恢复但钥匙功能遗漏，或钥匙可用却未完成摄像头校准的情况。

原厂贴合要求包括锁片接合、三卡子固定、密封条夹固定及双面胶贴合。清除残余粘合剂使用IPA湿巾，等待风干一分钟；安装双面胶前揭去保护膜，按压贴合并恢复左后门主密封条。以上是装配核对条件，不解除前述撬点未核实的停工限制。

摄像头移位后，校准数据必须清除

原厂警示：摄像头只要离开原始安装位置，就必须清除摄像头校准数据。维修页给出B柱专用恢复流程：本地连接Toolbox 3，重新安装软件，然后在触摸屏进入Driver Assist > Cameras > Clear Camera Calibration，在Camera Selection选择BPillars并运行。

不要把“清除校准”当作自校准已经完成，也不要清除与本次作业无关的摄像头组。

Toolbox连接与软件重装完成条件

先检查电脑接口、车辆接口及电缆，损坏电缆不得使用。接口线连接电脑和左前脚部空间的车辆接口，每个连接执行推—拉—推检查。车辆电源关闭时按原厂连接资料踩制动踏板唤醒供电；在Toolbox选择Connect Locally > Connect，连接指示由灰变绿才算建立本地连接。连接会启用维护模式增强版，安全相关例行程序需要相应访问授权。

触摸屏维护模式入口为Controls > Software，长按MODEL两秒，输入service并确认。软件重装路径为Controls > Service Mode > Software Reinstall > Reinstall；完成后需看到触摸屏发行说明，才符合原厂重装成功条件。

B柱相机例行程序按顺序完成

1. Toolbox的Actions中搜索DAS，运行PROC_DAS_X_ENTER-CALIBRATION-MODE，等待完成。
2. 搜索B-pillar，运行PING-HTTP_DAS_L_B-PILLAR-CAMERA-SCRIPT，将timeout设为100，运行并等待完成。
3. 运行PROC_DAS_X_EXIT-CALIBRATION-MODE；原厂同时列出维护模式增强版的Driver Assist > Cameras > Exit Factory Calibration Mode入口，确认工厂校准模式退出。

等待所有例行程序完成，在Toolbox连接窗口执行Disconnect，断开车辆端与电脑端接口线。退出维护模式，确认红色维护模式提示或屏幕红边消失，再恢复车窗和车门。

NFC测试与交付边界

将NFC钥匙贴近驾驶位B柱外饰板，验证车辆能够锁定和解锁。向客户说明摄像头还需手动驾驶自校准；原厂给出的里程为最多约160公里，并受道路类型及路况影响，不能承诺固定里程必定完成。自校准未完成时，尝试启用辅助驾驶可能显示摄像头正在校准、需要手动驾驶的提示。

完工检查建议：固定、密封条与双面胶贴合可靠，两接口恢复，软件重装及三个例行程序完成，工厂校准模式和维护模式正确退出，NFC锁解验证通过。任何一步无法确认，先按对应原厂资料排查，不以饰板外观正常作为交付结论。

原厂资料及关联程序

车型与位置：Model Y L，左侧B柱外饰板；本文为结构识读与恢复验收，撬点位置待明确。实际核对日期：2026年10月28日。

• 中文原厂程序：外饰板 - B 柱 - 左侧（Model Y L）（拆卸和更换）。
• 英文原厂程序：B-Pillar Applique - LH (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-8030BA90-95EA-4A9F-A3DB-3853BD7E918C。

以下资料用于核对必要前置及复装范围：

• Toolbox（连接和断开） / Toolbox (Connect and Disconnect)：本地连接、接口检查及完全断开；英文资料。
• 软件重新安装 - 触摸屏 / Software Reinstall - Touchscreen：维护模式下重装及发行说明完成标志；英文资料。
• 维护模式 / Service Mode：触摸屏进入及退出条件；英文资料。

图片来自Tesla原厂维修手册。撬点的上下位置描述存在疑点，取得明确维修定位前保留外饰板原状态；若已发生摄像头移位，必须完成适用的校准恢复，不能只恢复NFC钥匙功能就结束。
