特斯拉 Model 3 低压电池跨接启动：铅酸与锂电接线点区别

Model 3 低压跨接启动必须先确认车辆使用铅酸还是锂离子低压电池。两者的正负极连接点不同，不能只按生产年份猜测。

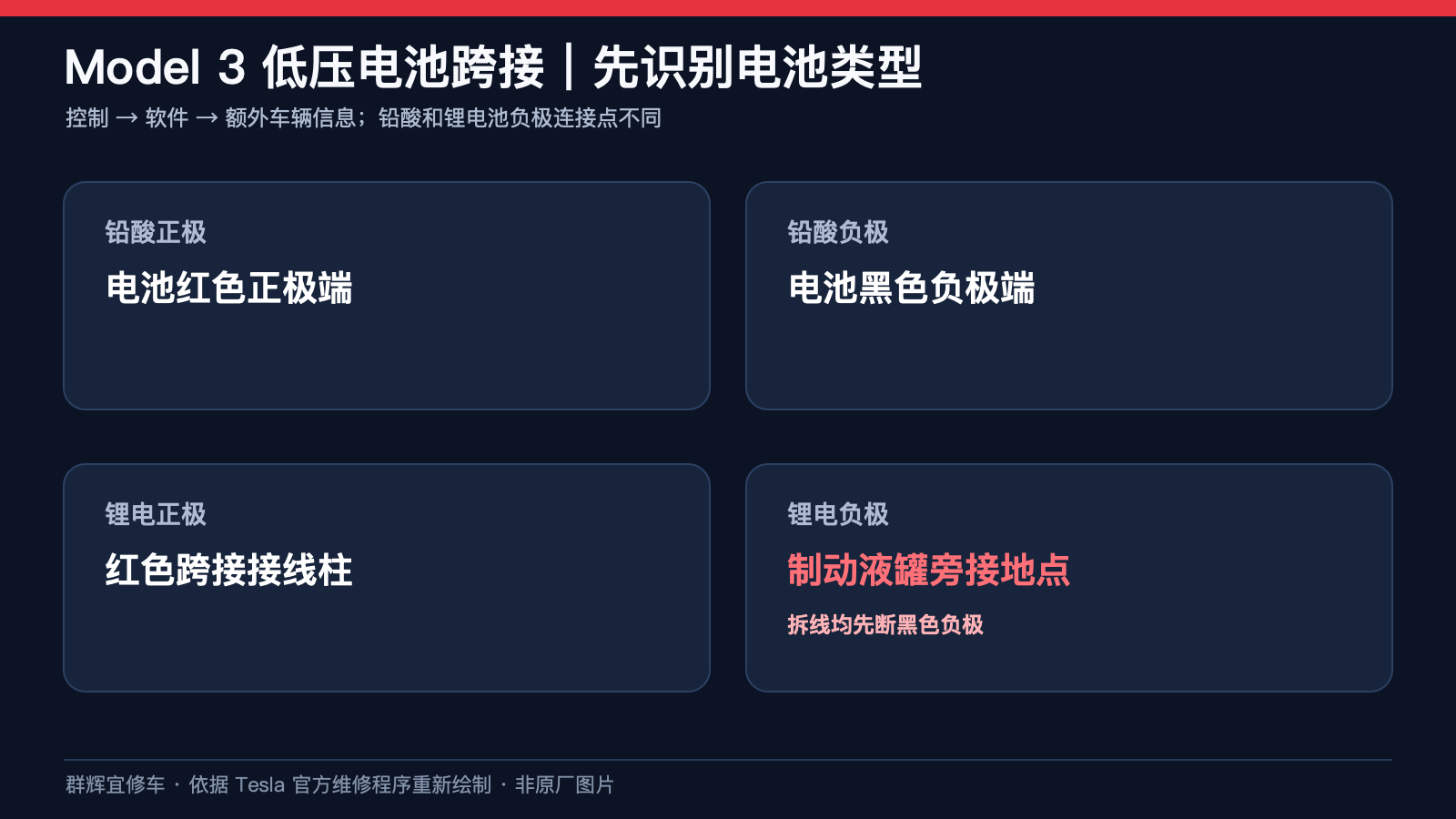

一、电池识别与接线差异

• 在“控制 → 软件 → 额外车辆信息”确认电池类型；
• 铅酸：红线接电池正极，黑线接电池负极；

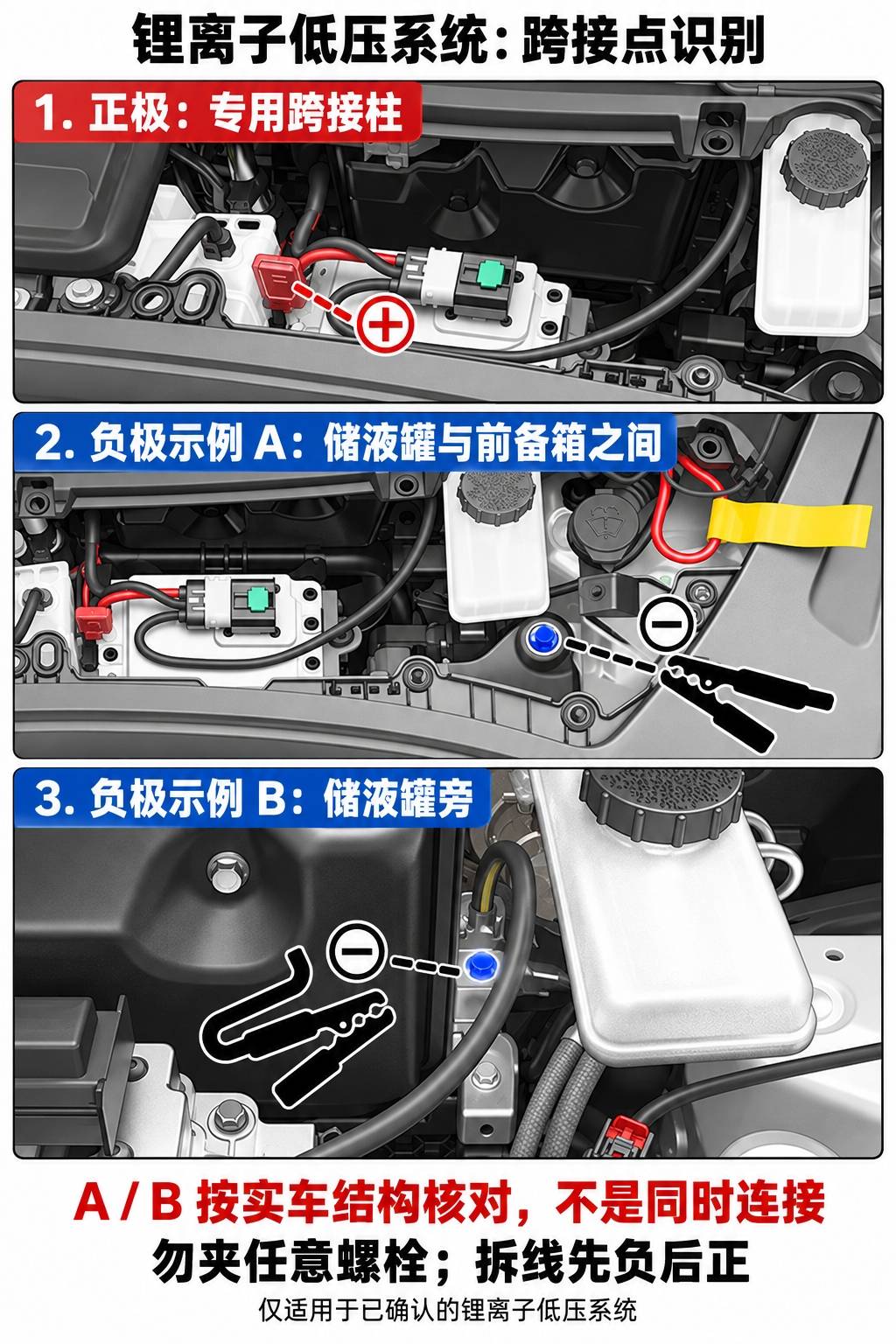

• 锂电：红线接红色跨接柱，黑线接制动液储液罐旁接地点；
• 只使用外部低压电源并遵守其说明；
• 拆线均从黑色负极开始。

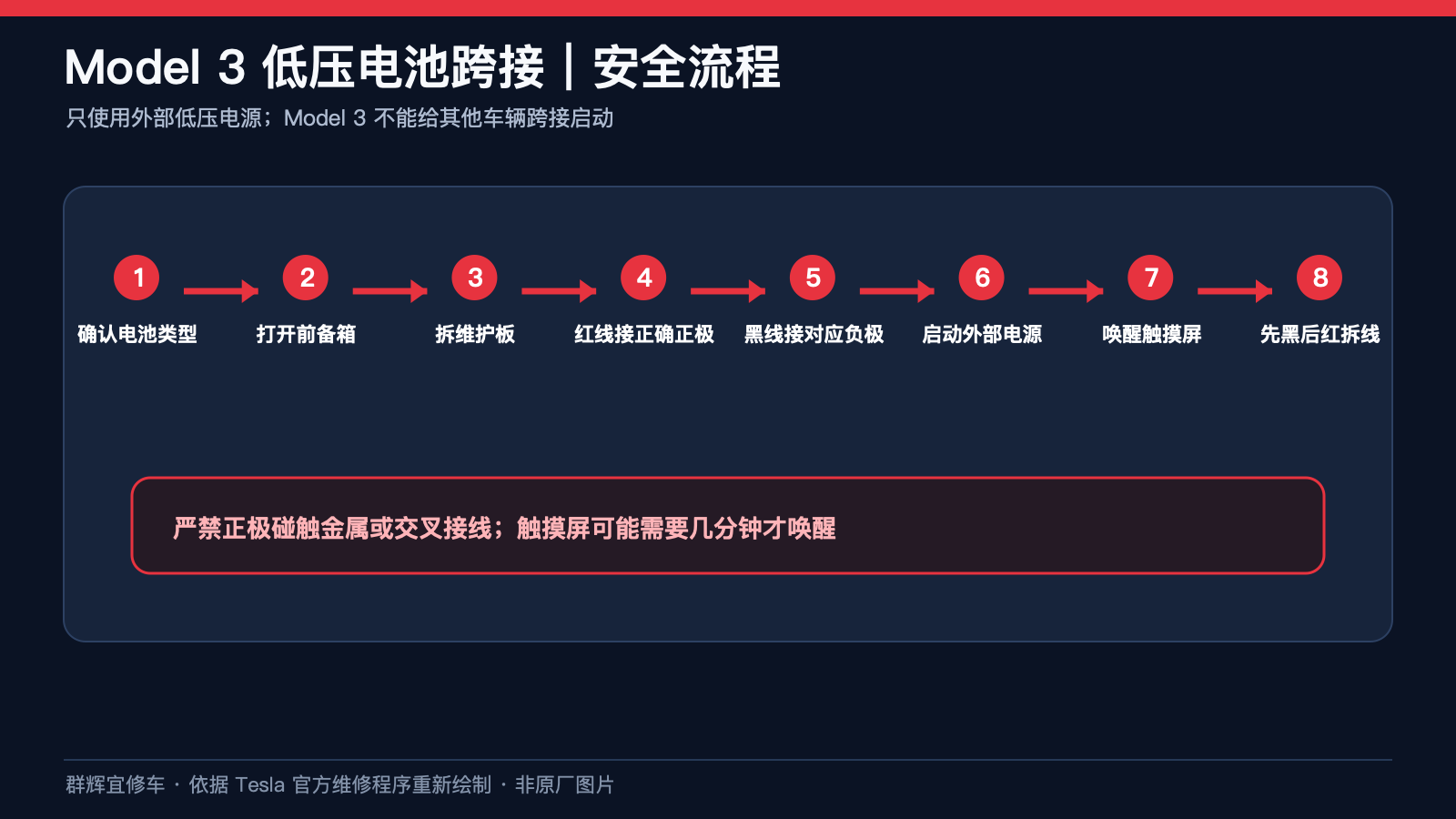

二、操作流程

1. 确认低压电池类型并打开前备箱。
2. 拆下维护板；铅酸车型还需拆驾驶室进气饰板。
3. 铅酸系统把红色正极线接到电池正极端；锂离子系统先拆下红色盖子，再接到专用正极跨接柱。不要让正极线碰到其他金属部件。
4. 铅酸系统把黑色负极线接到电池负极端；锂离子系统按实车结构核对制动液储液罐旁的原厂指定接地螺栓，不能任选车身螺栓。
5. 启动外部低压电源。
6. 轻点触摸屏并等待车辆唤醒。
7. 不再需要外接电源时先断黑线，再断红线。
8. 装回饰板和维护板并关闭前备箱。

注意：Model 3 不能用于给其他车辆跨接启动；严禁正极碰触金属、接反极性或让引线交叉短路。

资料来源与适用说明

本文依据特斯拉官方 Model 3 DIY 指南中的跳线跨接启动重新整理。不同生产日期或配置应以实车和对应附件为准。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
