宝马 拆卸和安装 / 密封气缸盖罩 (N52T)

拆卸和安装、密封气缸盖罩 (N52T)

1. 核心注意事项：铝制螺栓规范

• 材质严禁混用：由于镁合金壳体存在电化学腐蚀风险，不得使用钢制螺栓，必须使用铝制螺栓 。

• 强制更新：铝制螺栓仅允许使用一次，每次松开后必须更换新螺栓 。

• 识别方法：铝制螺栓带有蓝色彩色标记，且没有磁性 。

• 安装风险：务必遵守贴合扭矩和转角规格，否则有损坏风险 。

2. 维修准备工作

• 拆卸点火线圈并解除气缸盖罩范围内的点火电缆束 。

• 拆下右侧拉杆及中部前围板 。

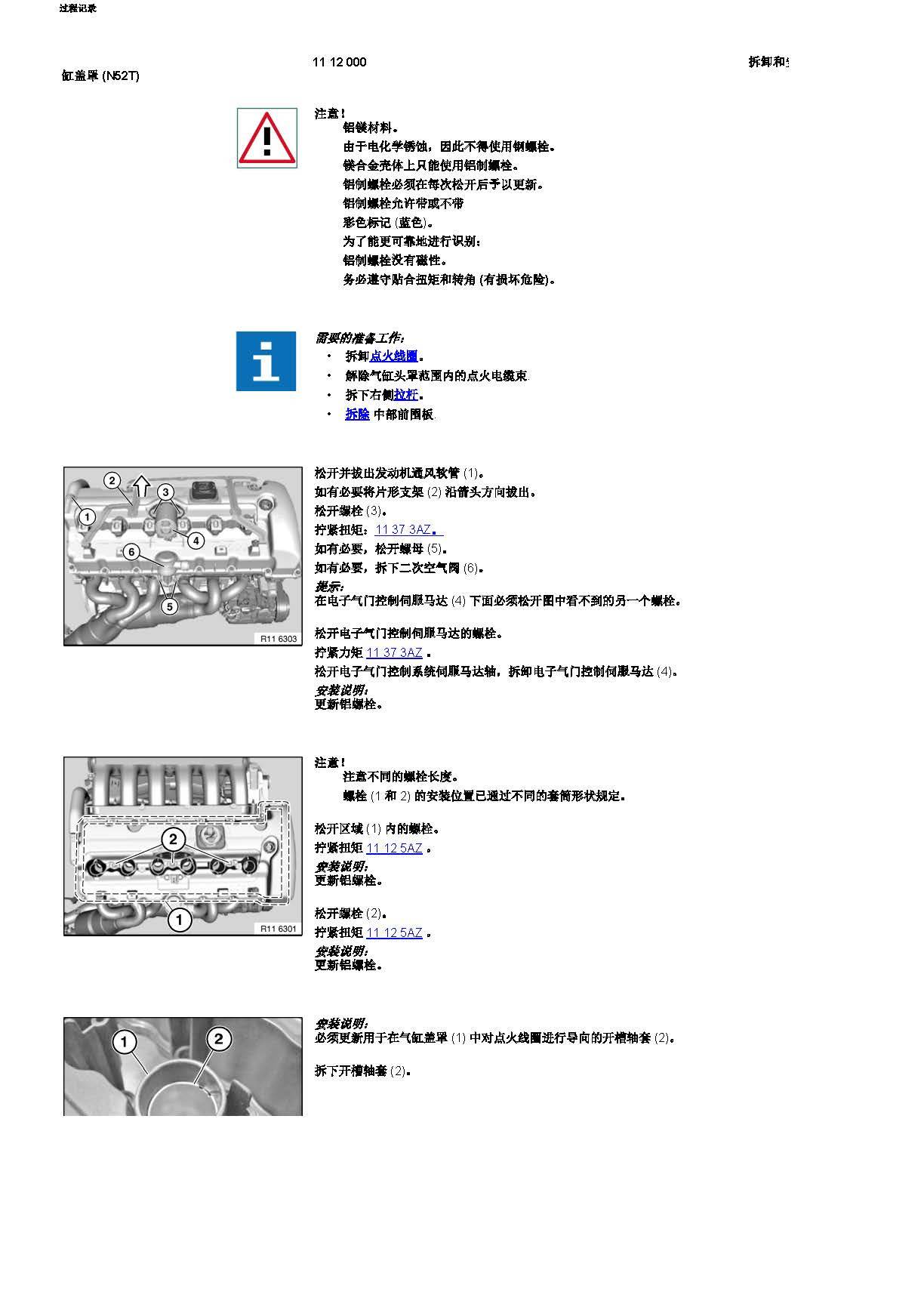

3. 拆卸过程记录

• 外部附件：

  • 松开并拔出发动机通风软管 (1) 。

  • 松开螺栓 (3)，松开螺母 (5)，如有必要拆下二次空气阀 (6) 。

  • 电子气门控制伺服马达 (4)：松开螺栓，松开伺服马达轴，将其拆卸 。注意马达下面还有一个隐藏螺栓 。

• 气缸盖罩螺栓：

  • 松开区域 (1) 内的螺栓 。

  • 松开螺栓 (2) 。

  • 安装说明：注意螺栓长度不同，其安装位置通过不同的套筒形状规定 。安装时必须更新所有铝制螺栓 。

4. 安装标准与要求

• 开槽轴套：必须更新用于在气缸盖罩 (1) 中对点火线圈进行导向的开槽轴套 (2) 。

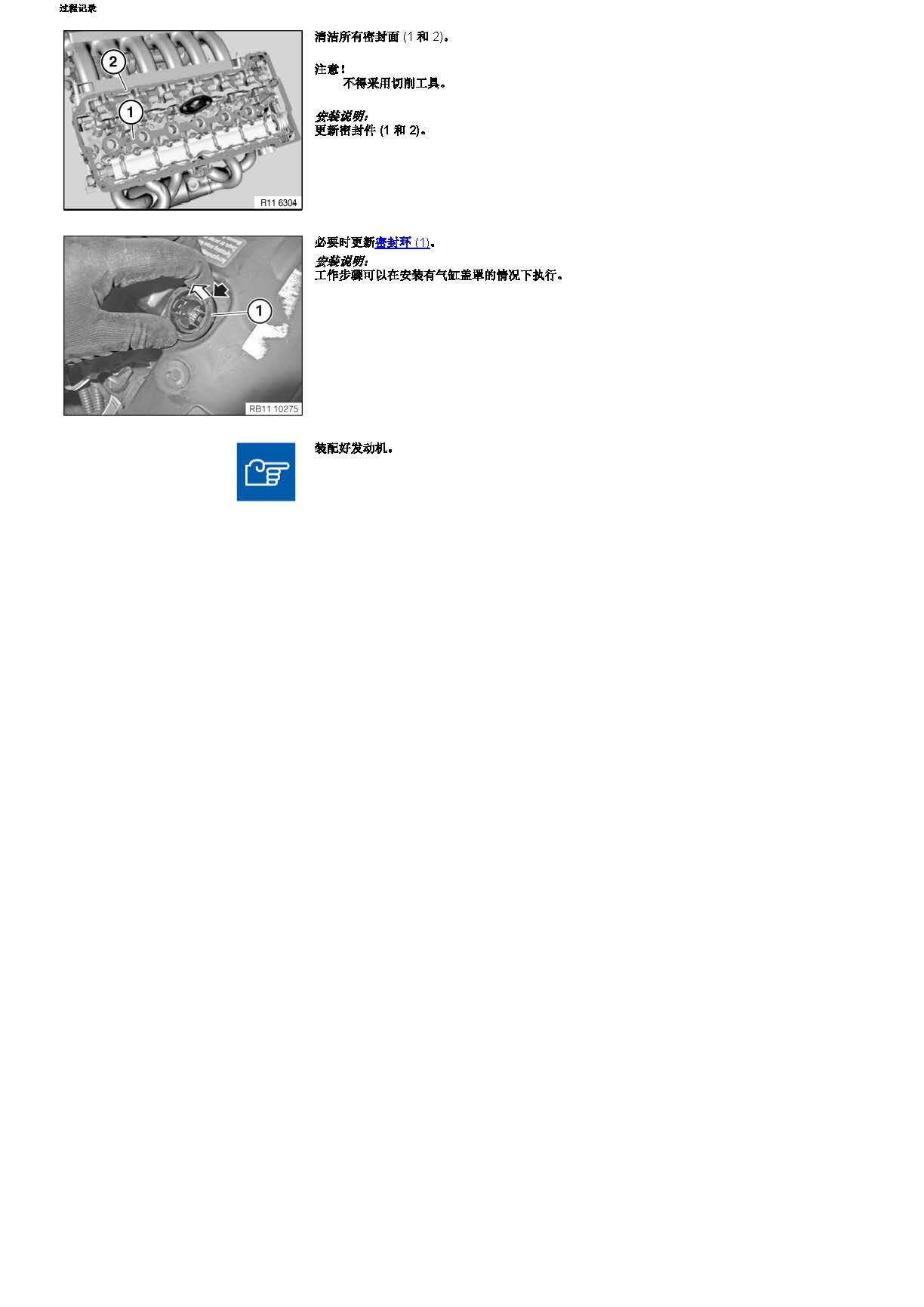

• 密封面处理：

  • 清洁所有密封面 (1 和 2) 。

  • 硬核禁令：不得采用切削工具清洁密封面 。

  • 密封件更新：安装时必须更换新的密封件 (1 和 2) 。

• 密封环：必要时更新密封环 (1)，此步骤可在安装有气缸盖罩的情况下执行 。

5. 关键紧固力矩标准

工作原理说明：N52 发动机的故障真因常在于铝制螺栓疲劳断裂或密封面腐蚀渗漏。由于镁铝合金膨胀系数不同，严格执行 11 12 5AZ 的扭矩加转角工艺是确保密封持久的关键。
