奔驰W222外后视镜调节驱动装置拆装：镜片、执行器与线束

外后视镜镜片受力不均容易破裂，释放时要使用适用工具并对镜片做好承托。

调节驱动装置周围可能还有加热、照明、盲点监测或摄像连接，应按车辆装备逐项处理。

一、保护镜壳并调整镜片位置

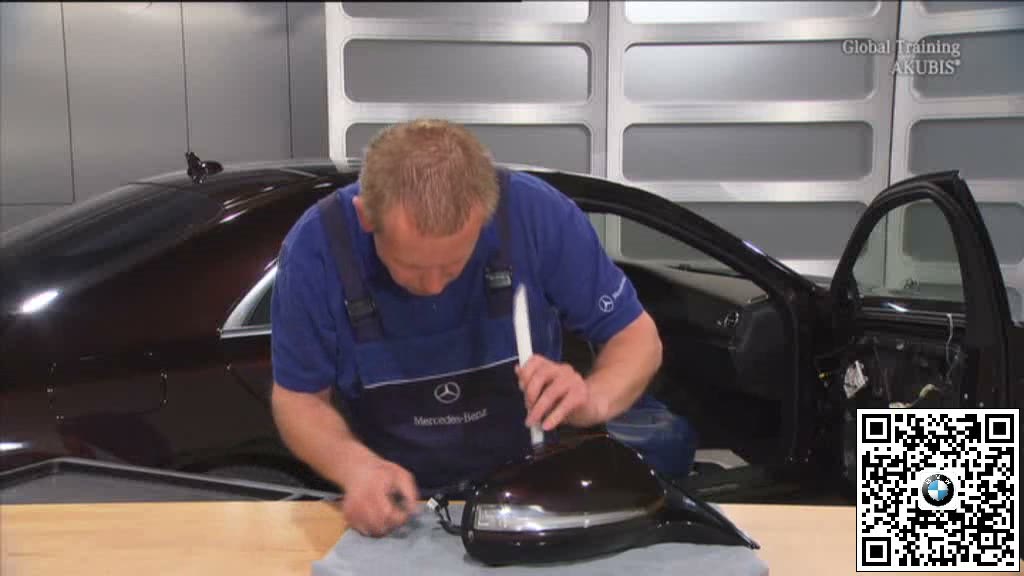

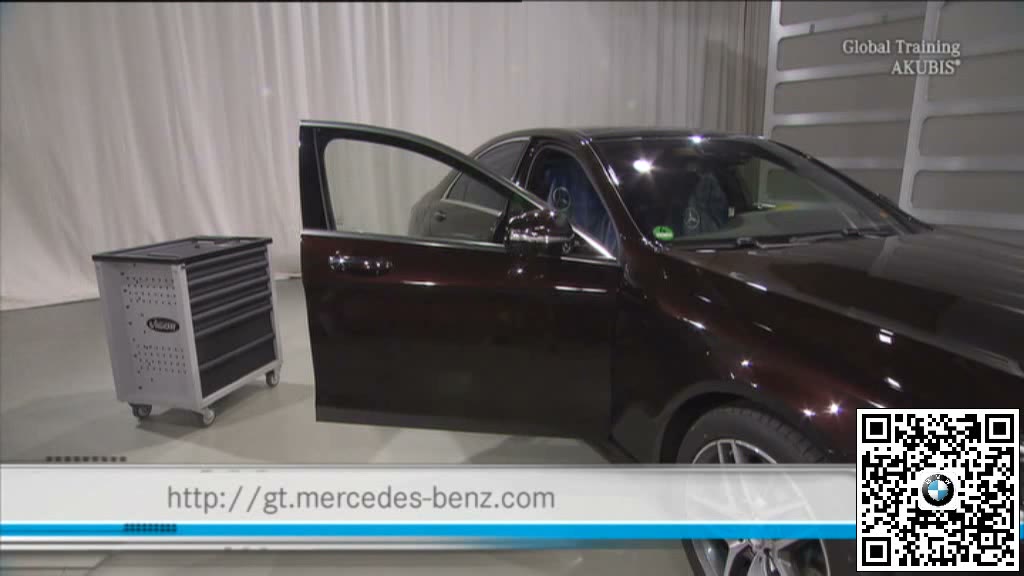

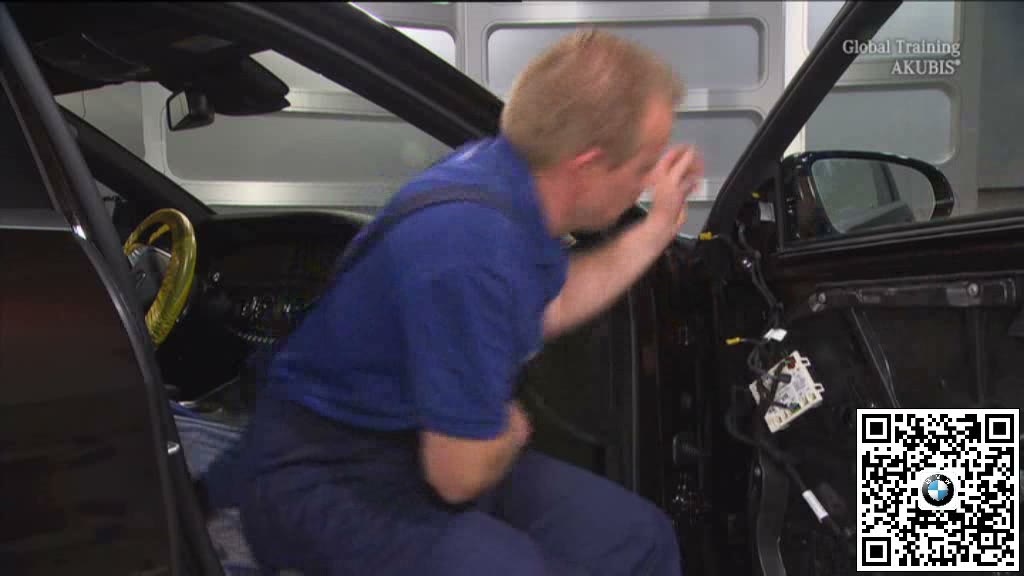

关闭点火，保护镜壳边缘，将镜片调到规定维修位置，准备吸附或承托工具防止镜片掉落。

二、释放镜片和功能连接

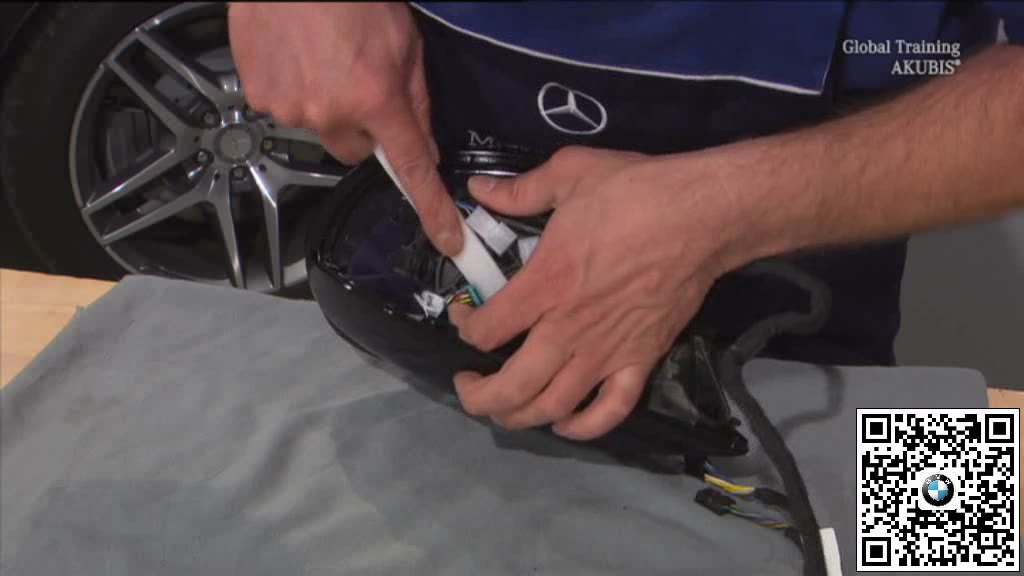

均匀释放镜片卡扣，托住镜片后断开加热及适用功能线束，标记插头并将镜片放在软垫上。

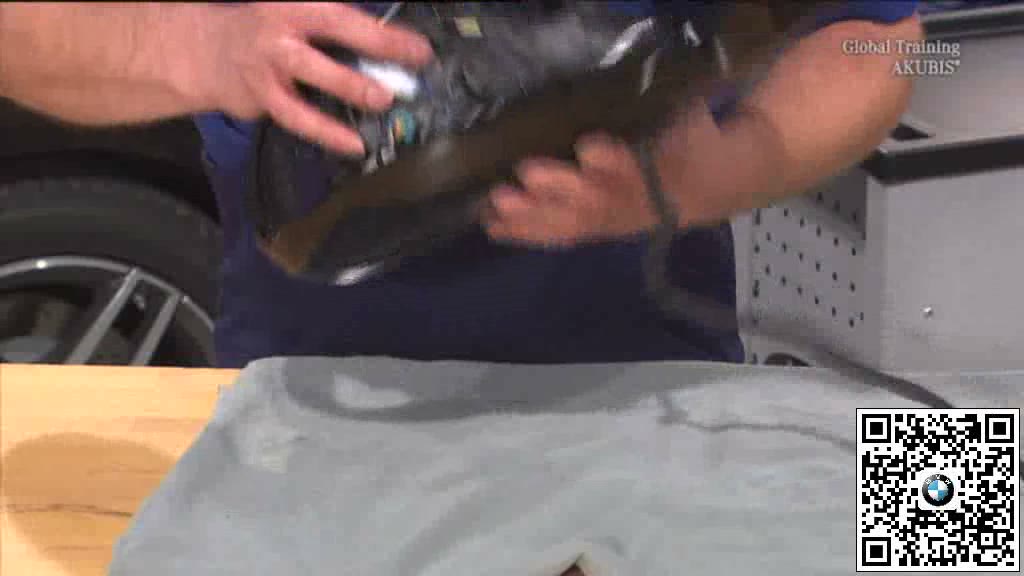

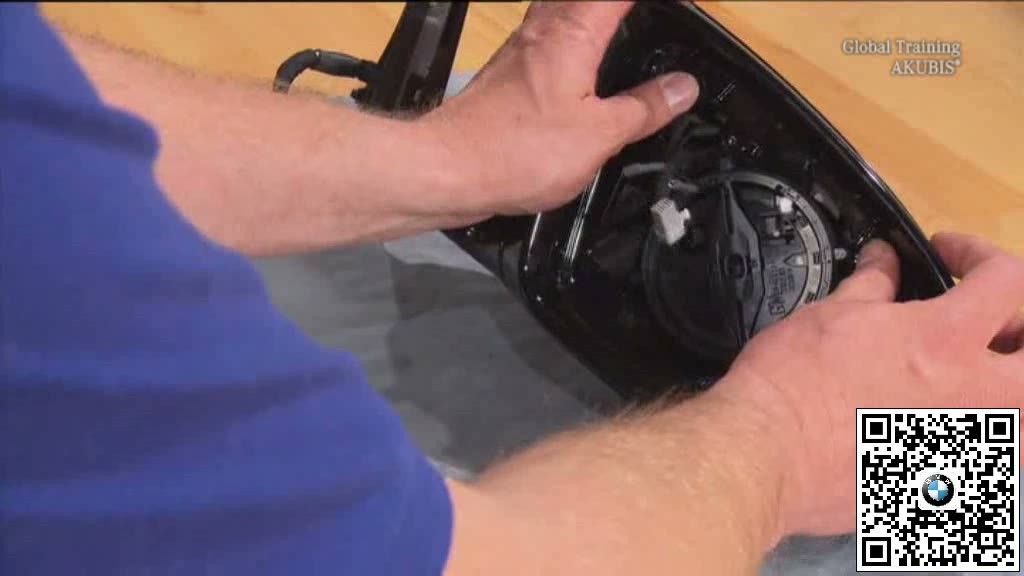

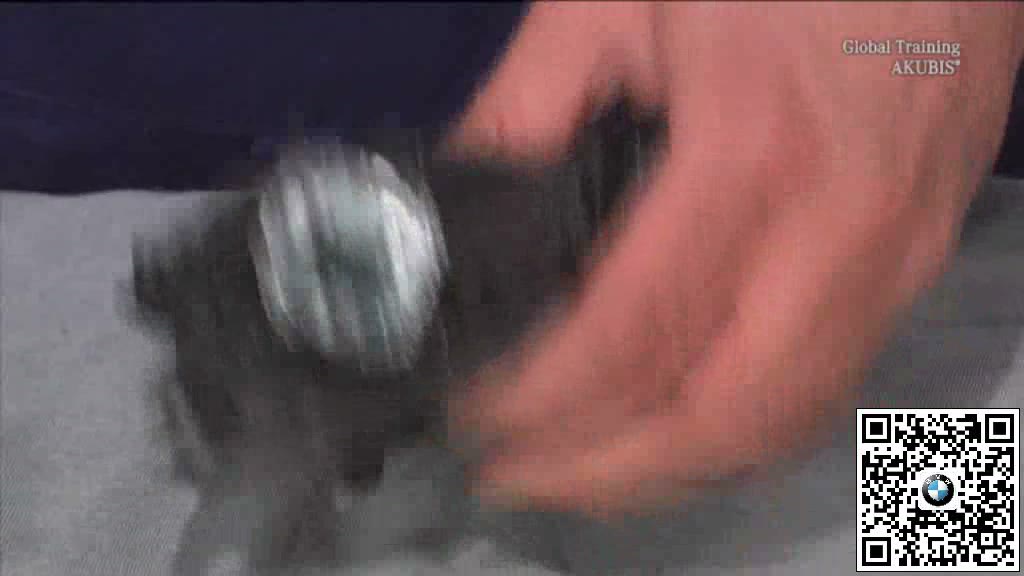

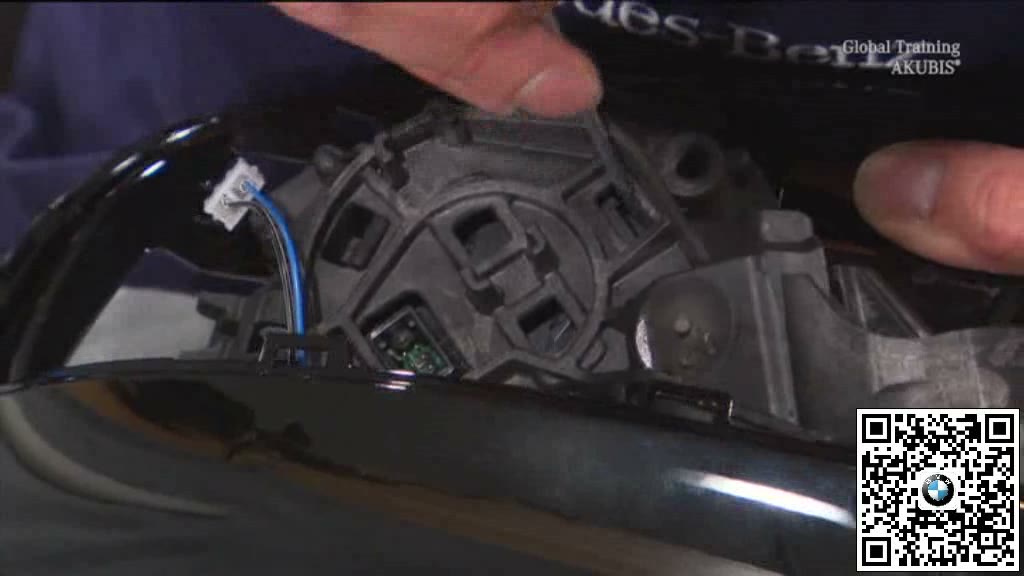

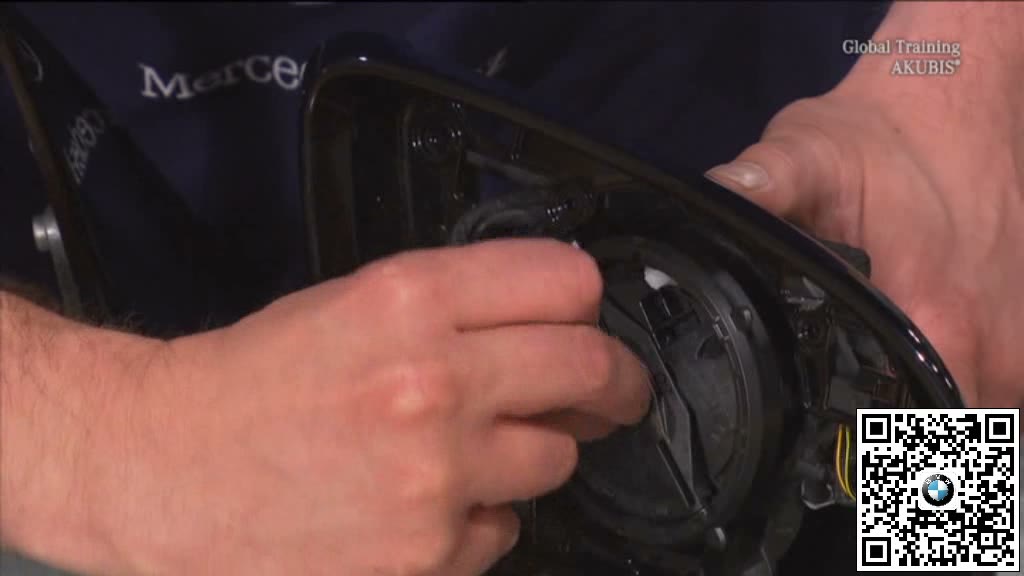

三、拆下调节执行器和插头

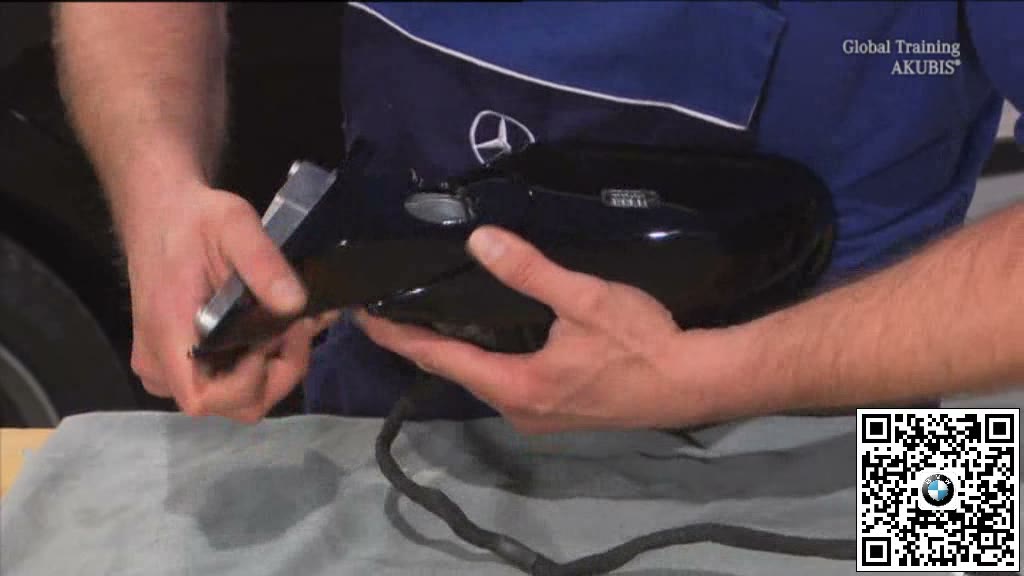

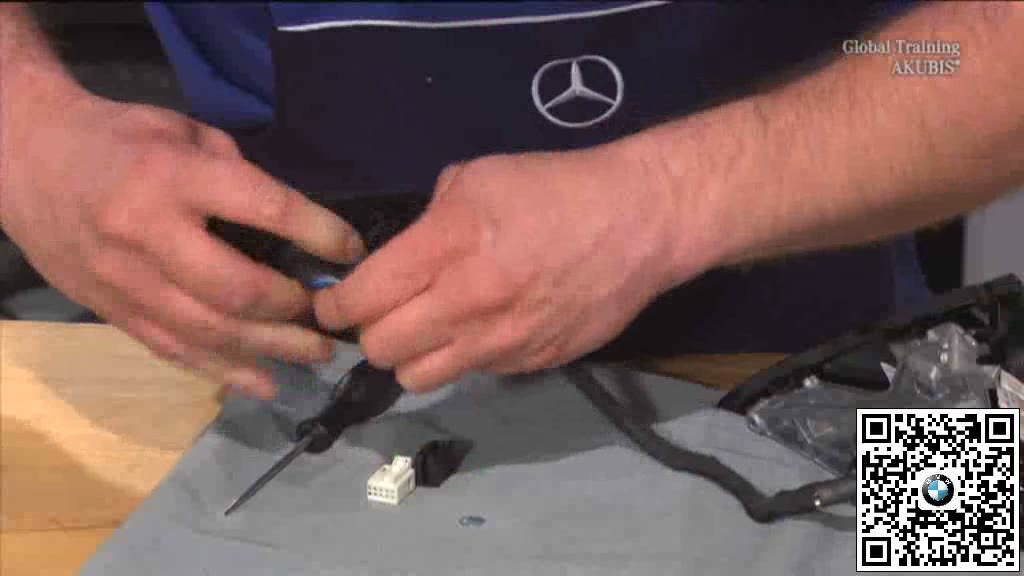

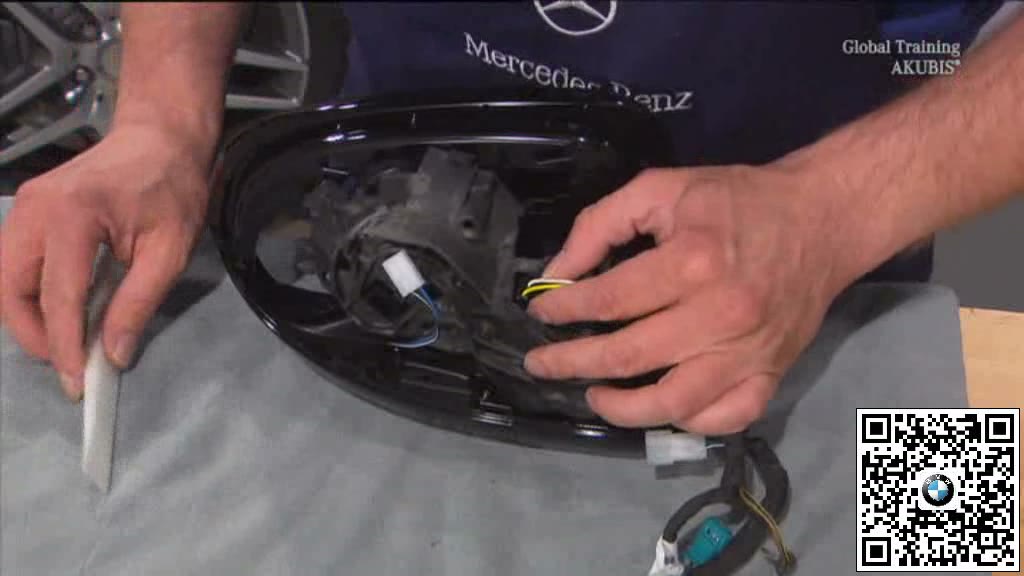

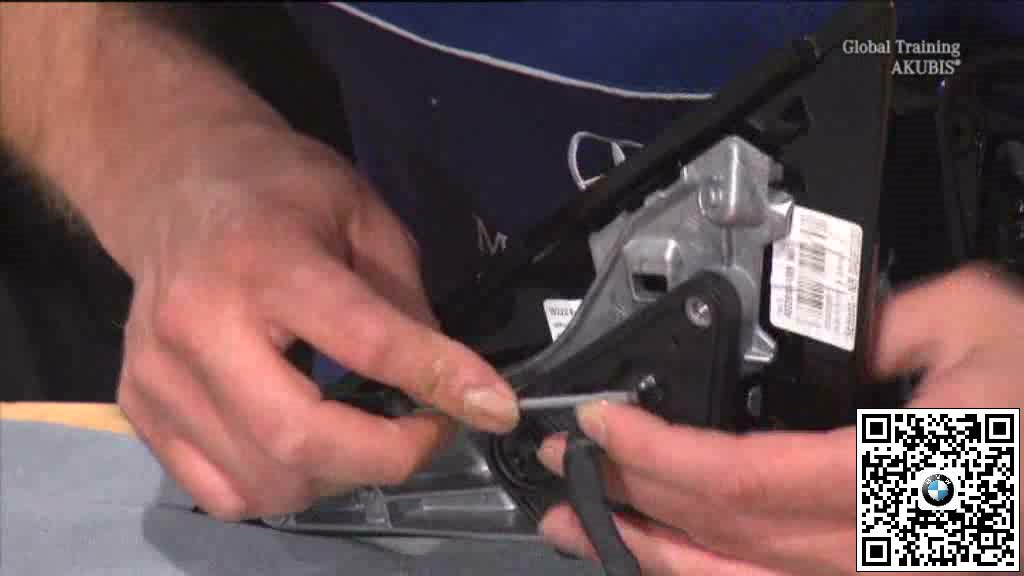

记录执行器方向，拆除周边固定并释放电气插头，检查镜壳内部线束和支撑是否损伤。

四、装复并检查调节和记忆功能

按定位恢复执行器、插头和镜片，确认卡扣完全锁止，检查上下左右调节、折叠及适用记忆功能。

五、完工检查要点

• 镜片全程有可靠承托。
• 加热及功能线束未损伤。
• 执行器方向和固定正确。
• 调节及记忆功能正常。
