奔驰3 档或 4 档无法挂入/在载荷变化时跳档 (Refer to GI26.10-P-052071, V3)：LI26.10-P-052920

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

二、原通告列出的可能原因

1. 变速箱钟状外壳中的副轴螺栓可能已损坏。

2. 3 档和/或 4 档的同步离合器体啮合齿的形状可能不正确。该投诉在行驶里程很短时就已出现（在新车状态下已经存

附件

文件 描述

Bild Befestigungsschraube fuer Vorgelegewelle.pdf 副轴螺栓的图样和图片

Verzahnung Kupplungskörper Synchronisierung.pdf 同步离合器体啮合齿

三、检查与补救步骤

在拆卸变速箱前请检查地板式换档机构上是否有损坏或用旧的部件。如果有，请更换这些部件并接着进行路试。如果没

有，则请执行“对原因 1 的解决方案”。

对原因 1 的解决方案：

（适用于生产日期在 2010 年 7 月 1 日至 2010 年 12 月 31 日的车辆）

1. 拆卸变速箱，检查副轴螺栓（参见固定螺栓图片）。如果螺栓头完好无缺，则请继续执行“对原因 2 的解决方案”。如

果螺栓头已断裂，请按如下所述处理。

- 更换螺栓。

的机油。

- 进行路试（约 15 km）。如果路试时存在噪音或换档质量不正常，请直接执行第 2 项。

- 重新更换机油（请注意机油液位，参见维修间资料系统 (WIS)）。

当路试期间存在噪音时）。

对原因 2 的解决方案：

（适用于生产日期在 2011 年 7 月 1 日至 2011 年 11 月 13 日的车辆）

打开变速箱，检查 3 档/4 档的同步离合器体啮合齿。

- 如果啮合齿异常，请更换 3 档/4 档的同步体。

况下，请立即通过技术信息支持系统

(TIPS) 联系维修间技术支持部门。

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

变速箱 40AW 2660B 06 请始终注意维修间资料系统 (WIS) 中

的最新操作说明。

WIS参考

变速箱 这里以 车型系列 212 为例，

料系统 (WIS)

补救

变速箱壳体 这里以 变速箱 716.6XX 为

例，只执行至第 7 项！

不执行第 4 项和第 6 项！

对于第 5 项，只进行“拆卸副

轴 12 的密封盖 10”！

补救

副轴 这里以车型系列 212 为例，

料系统 (WIS)

补救

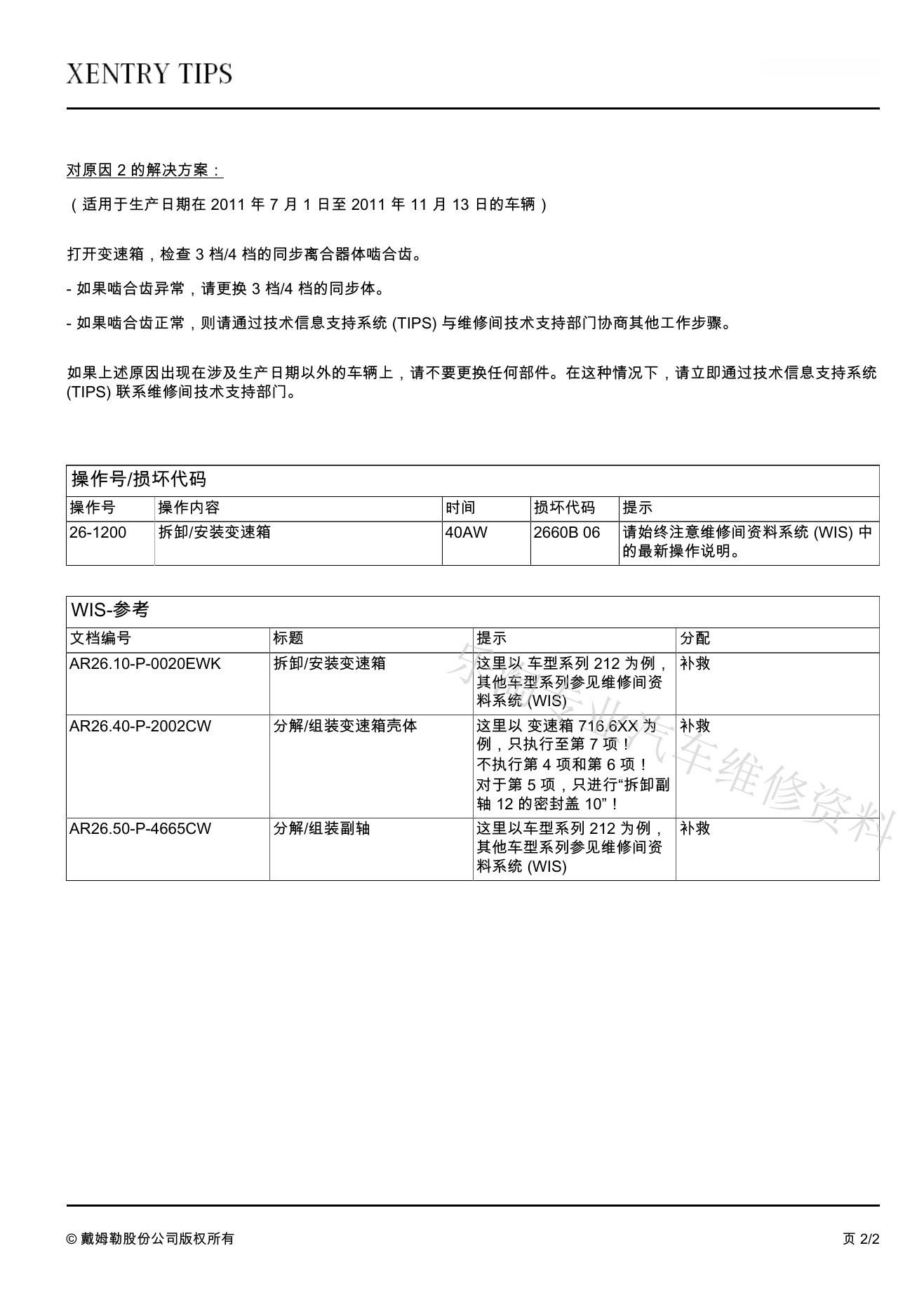

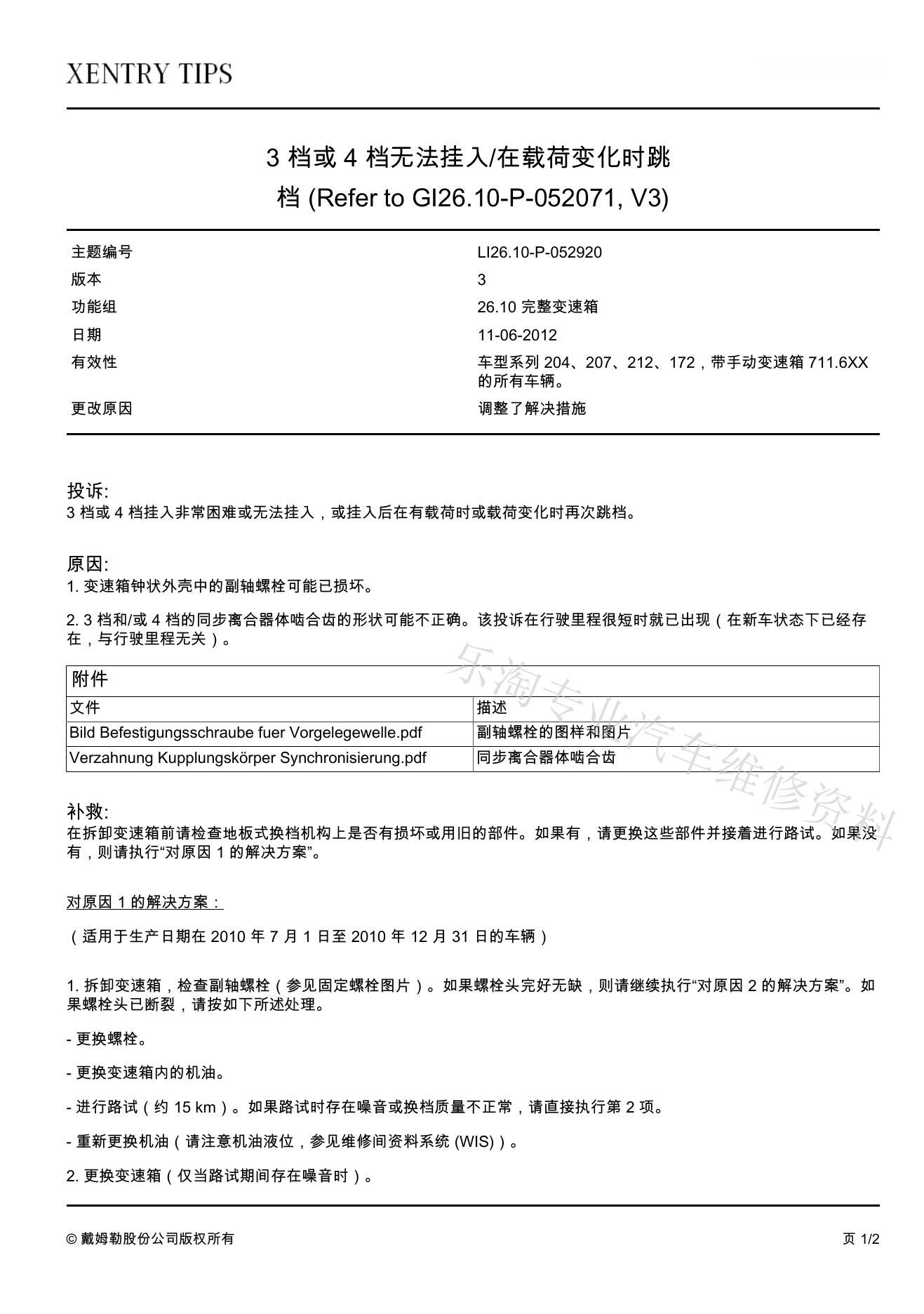

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
