奔驰高压泵区域内出现燃油损失：GI07.16-P-037320

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

高压泵泄漏，从而导致高压泵区域出现燃油损失

二、原通告列出的可能原因

可能由各种原因引起：

原因 1：

在发动机 611、612、613、668 上，高压泵的低压管路区域和端盖上可能会出现泄漏。

原因 2：

在发动机 628 上，高压泵的低压管路区域可能会泄漏。

原因 3：

泄漏。

提示：

在发动机 646、648 上）。

原因 4：

在发动机 646.8 上，气缸盖和气缸体钢制壳体之间以及铝制凸缘和气缸体钢制壳体之间的区域出现泄漏。

原因 5：

高压泵泄漏（对于所有发动机）。

三、检查与补救步骤

通常应该检查冷却液软管和 V 型拉力滑轮皮带是否被燃油浸湿。

提示：

如果被燃油浸湿，则请更换冷却液软管和 V 型拉力滑轮皮带。

洁高压泵，然后喷上 MB 对比喷雾。 在泵上和相应的图（见附录）上标记

泄漏位置，然后分析：

1 = 严重泄漏

2 = 滴状泄漏

3 = 渗漏

将带有泄漏位置名称和泄漏分析的图连同换下的旧零件一起寄回。

提示：

缺少材料或未对高压泵进行喷雾对比分析，可能会不予接受。

1. 发动机 611、612、613、668、628

根据诊断，如果是低压管路区域泄漏，则只需要更换进油 / 回油管路。

2. 发动机 611、612、613、668

如果是高压泵的端盖泄漏，则根据维修说明（AR 07.02-P-1022A）修理高压泵。

3. 发动机 646.9、647、648、640、642、629

根据诊断如果是高压泵的低压管路区域泄漏，则只需要更换 Clic 卡箍以及进油 / 回油软管。 低压连接套管接上以后不

适用于发动机 OM648）。 如果高压泵还有多边形低压接管，则

不能更换此低压接管。

况下应更换高压泵。

提示：

如果是高压泵的流量调节阀泄漏，则检查 O 形环，如果损坏，则单独更换。 如果流量控制阀损坏，则单独更换流量控

制阀。

无需更换高压泵。

4 如果根据诊断，高压泵泄漏，则更换高压泵。 如果只是流量控制阀损坏，则单独更换流量控制阀。

5. 如果根据诊断高压泵泄漏，则更换高压泵，并标明泄漏位置。

以下损坏代码可用：

损坏代码： 0730704 进油软管

损坏代码： 0732404 回油软管

损坏代码： 0727404 流量控制阀

损坏代码： 0720685 高压泵

附件

文件 描述

Zeichnungen Hochdruckpumpen.pdf 德语版高压泵图

en_Zeichnungen Hochdruckpumpen.pdf 英语版高压泵图

es_Zeichnungen Hochdruckpumpen.pdf 西班牙语版高压泵图

fr_Zeichnungen Hochdruckpumpen.pdf 法语版高压泵图

it_Zeichnungen Hochdruckpumpen.pdf 意大利语版高压泵图

pt_Zeichnungen Hochdruckpumpen.pdf 葡萄牙语版高压泵图

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

高压燃油泵 07206 85

WIS参考

AR07.02-P-1022A 修理高压泵 补救

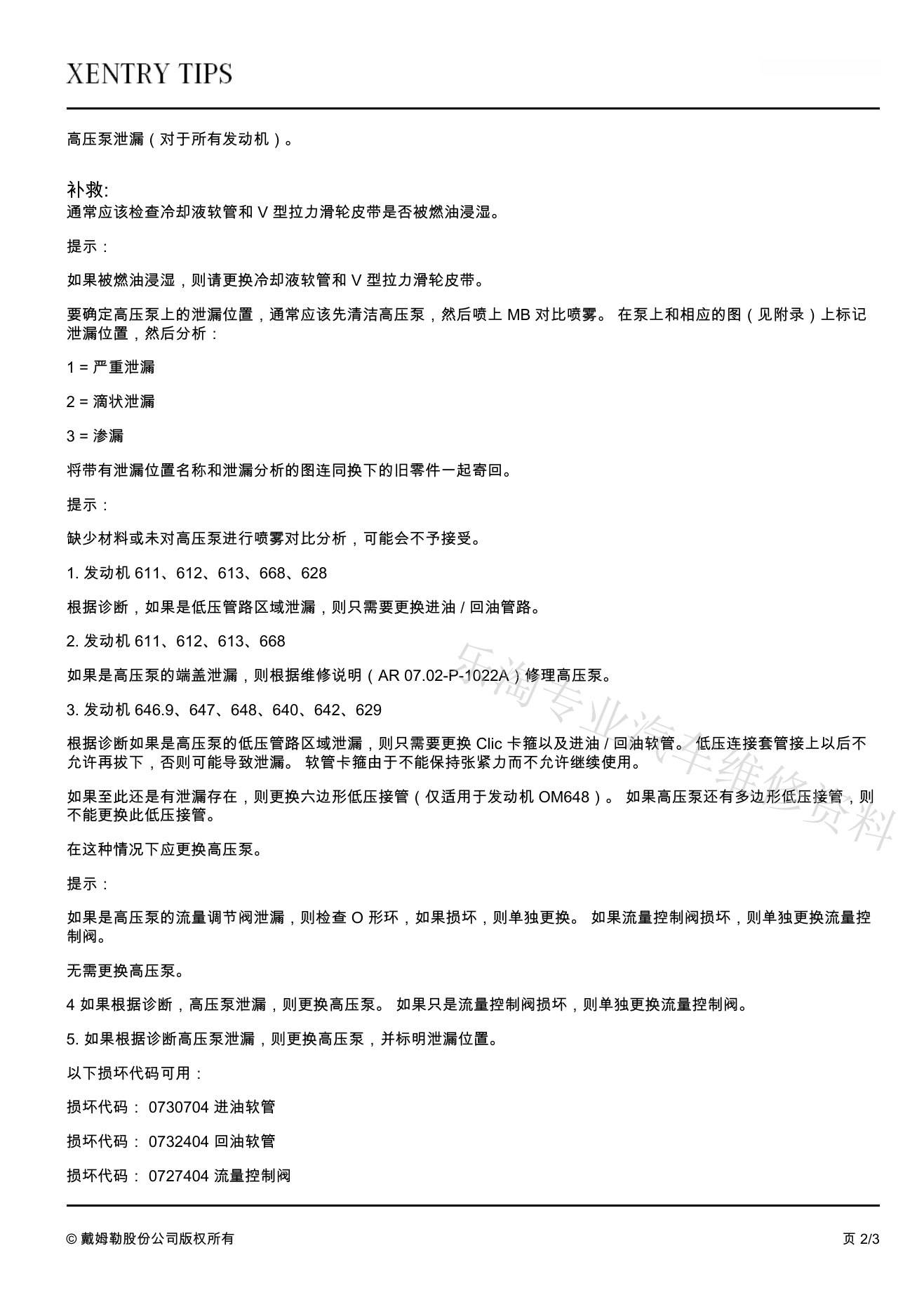

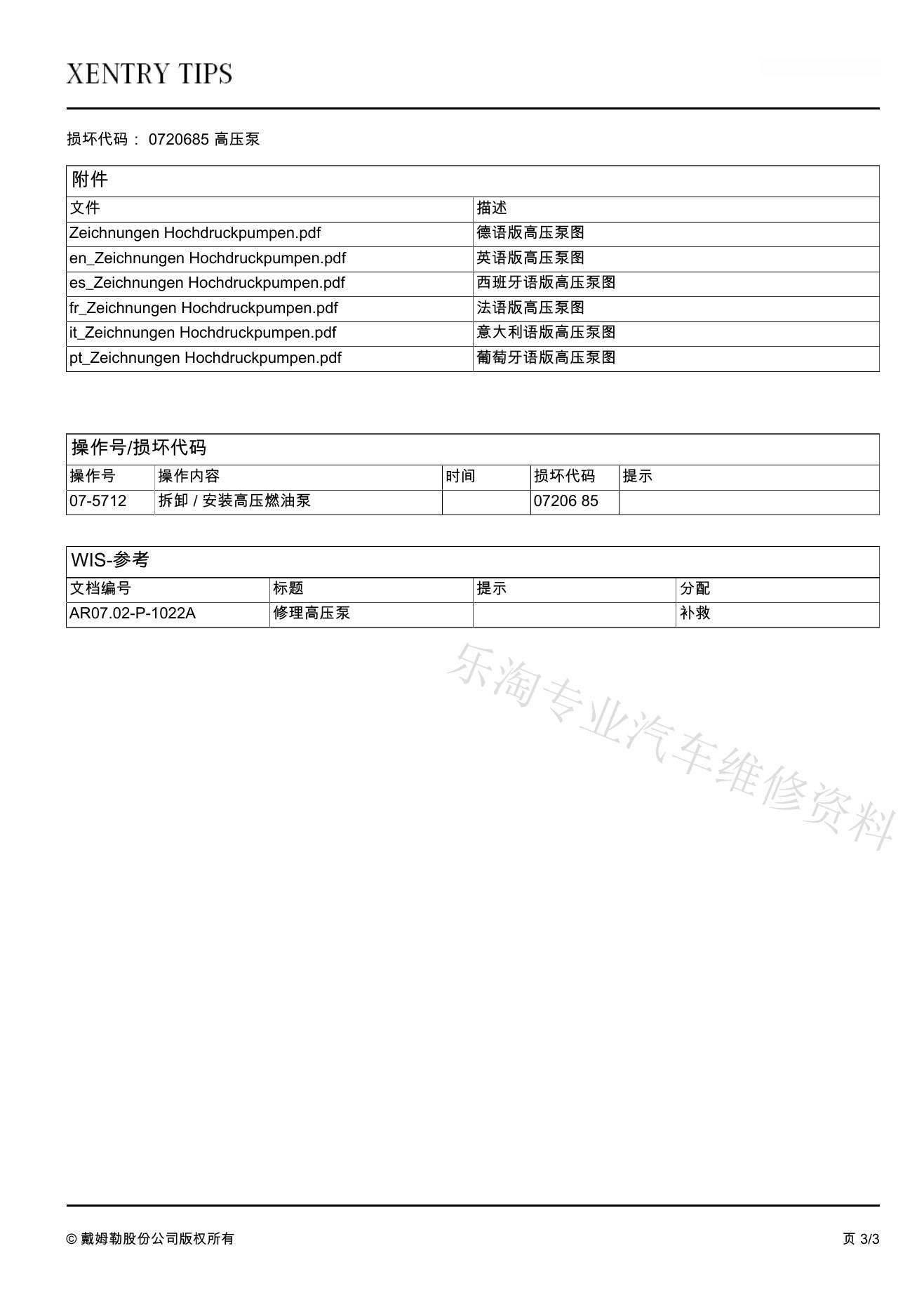

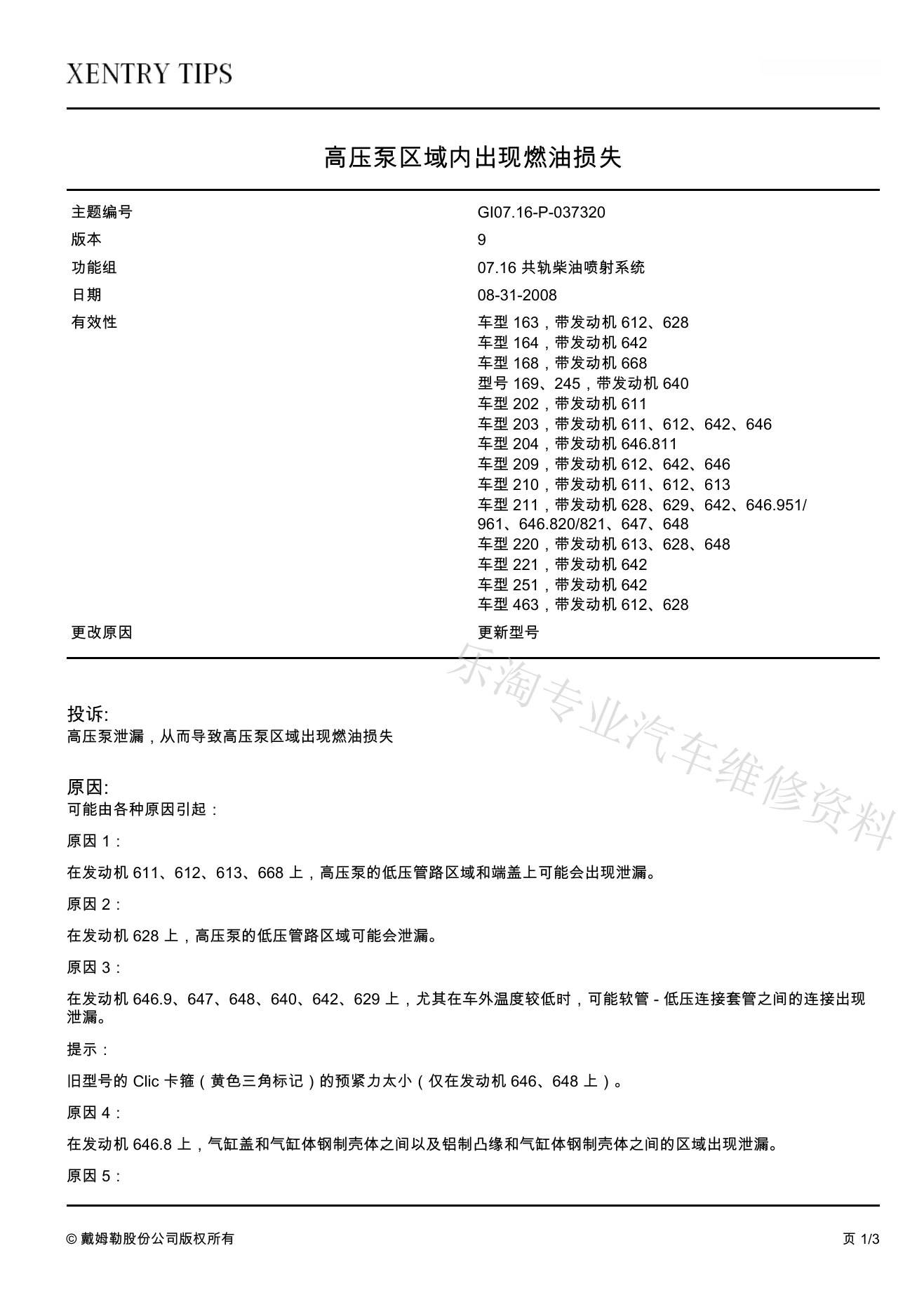

5、原始TIPS通告页面

以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
