宝马平视显示系统 (HUD) – 挡风玻璃上模糊,显示重影：PuMA 50986483-13

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 客户投诉平视显示系统中有水平或垂直的重影图像 (平视显示系统 (HUD) 的图像出现两次)，大多数 情况下不易觉察到。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

HUD 显示范围内的挡风玻璃 由于技术所限可能会出现轻微的重影图像，尤其在驾驶员过高或过矮时无法避免。 出现此问题的车辆装备： SA0610 - 平视显示系统。

四、原通报维修措施

2019年 4 月 23 日 更改车型系列。 版本 -13 的内容未更改。 ++++++++++++++++++++++++++++++++ 一般情况下改变座椅位置或调整平视显示系统可改善重影现象。 注意： 在该投诉中，更换平视显示系统不能达到目的。 出现侧面偏移的重影图像 (大多数情况下只是 HUD 图像的局部区域) 或略微向上或向下偏移的重影图 像时更换车窗玻璃不能解决的问题。 这是受技术所限，并在一定程度上会出现这种现象。 当重影图像向上或向下偏移严重时 (见附件 1) 需更换挡风玻璃。在粘贴新挡风玻璃前，先将玻璃松松 地插入玻璃框架中并如下所述进行评估。 如下调用程序评价测试图（参见附件2）： 1.进行车辆识别和车辆测试以后，在“车辆测试 -> 总线概览”中选择 组合仪表，并“调用控制单元功能”。 2.在控制单元功能下选择选项卡 "部件控制"，然后选择 HUD。 3.选择 HUD 测试图 "NAVI" 并控制部件。 显示测试图，直到通过 ISID 重新退出部件控制。 结算提示： 请使用挡风玻璃的检查结果 (513100)。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

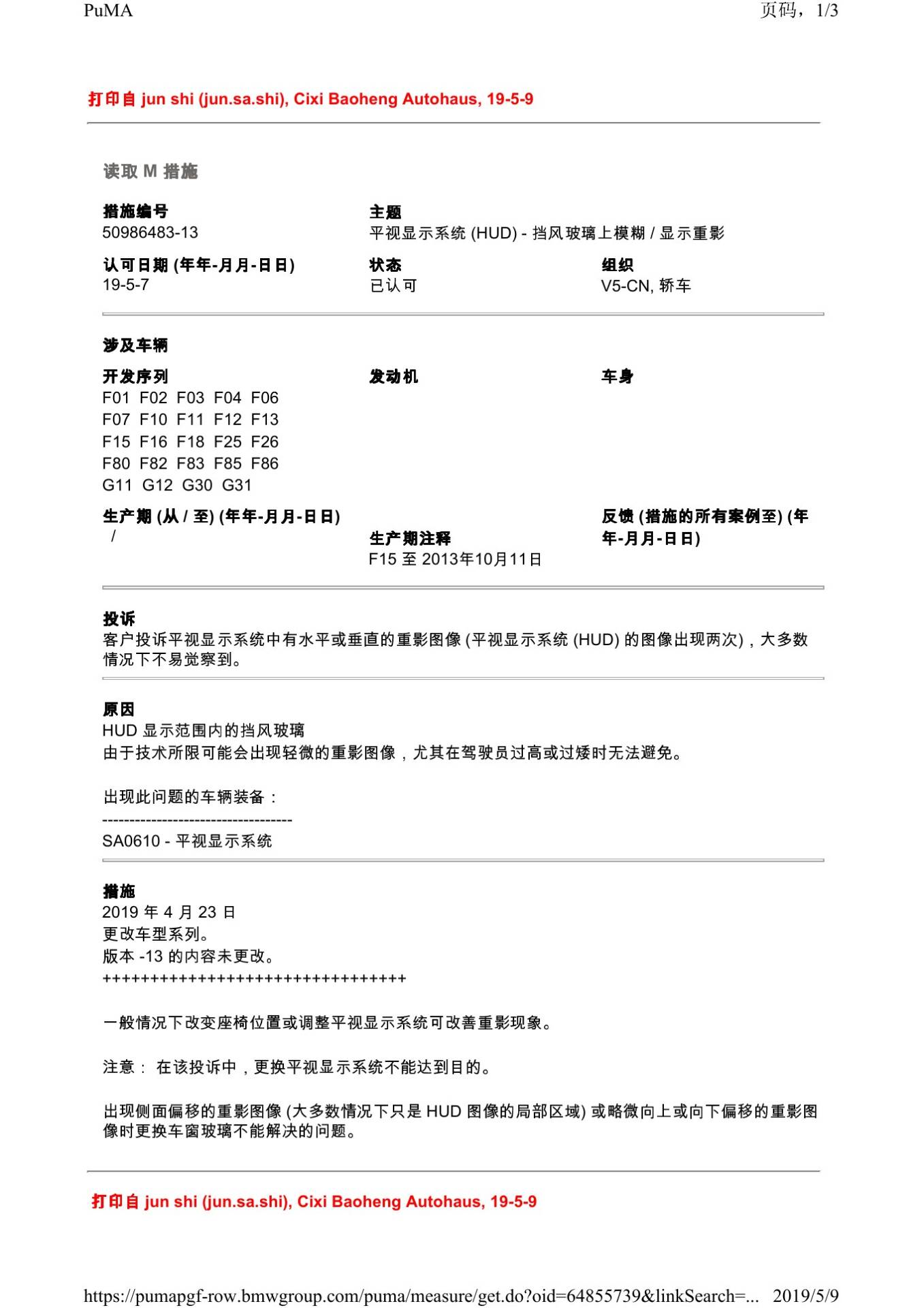

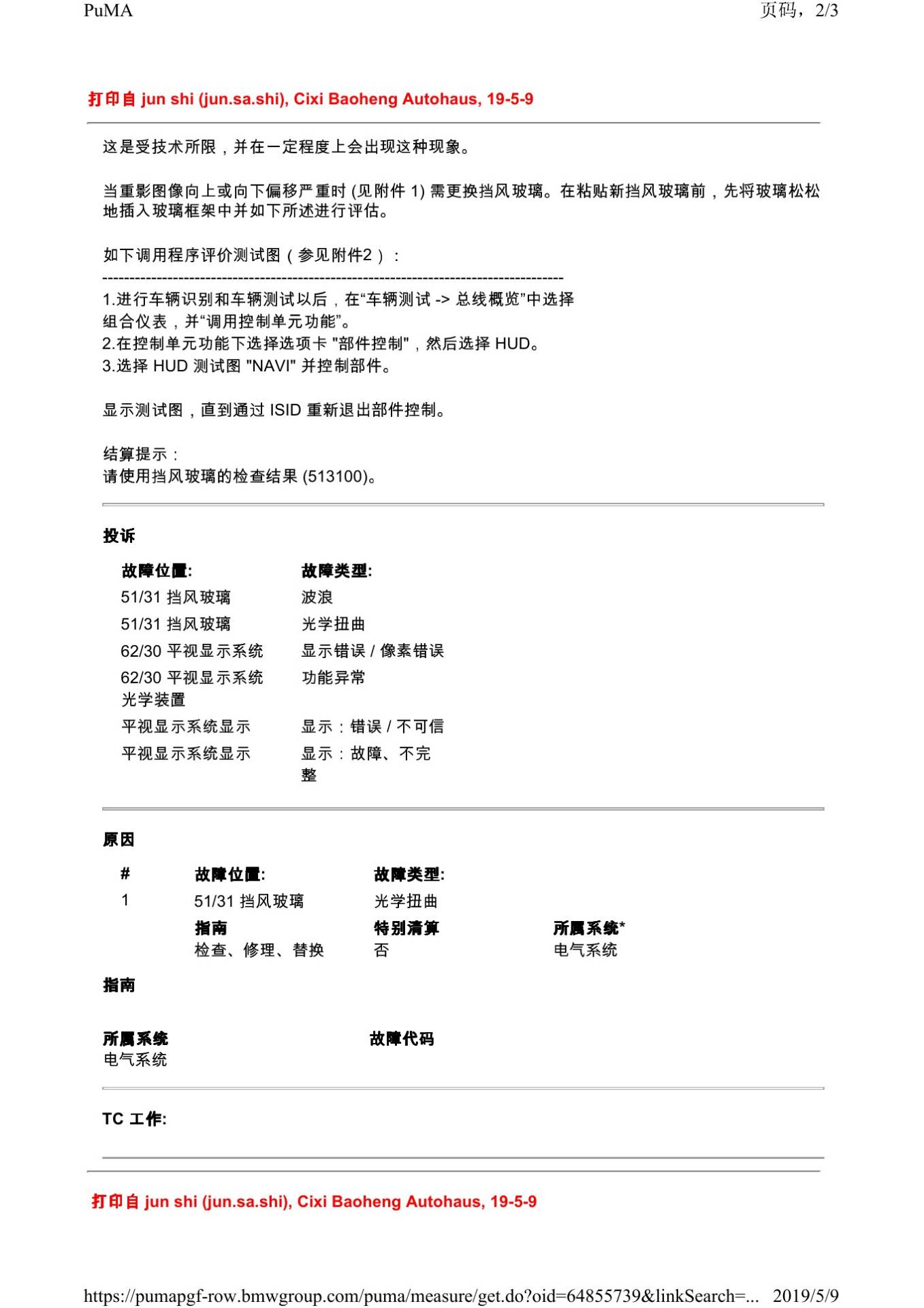

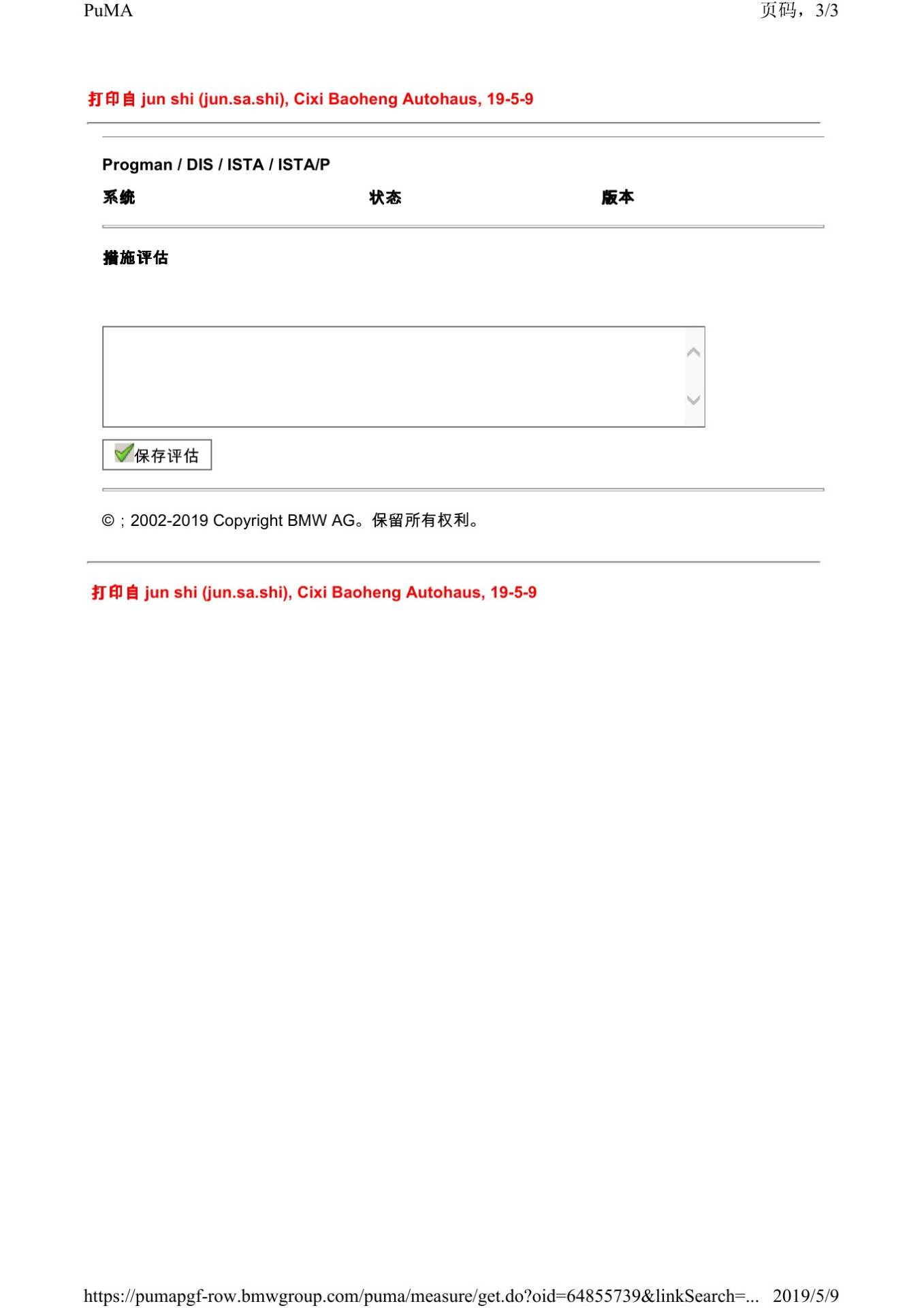

本文依据宝马PuMA技术通报50986483-13及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
